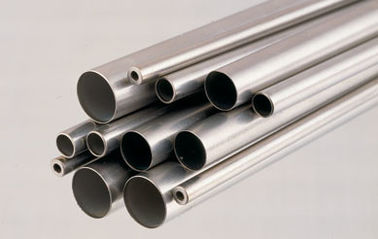

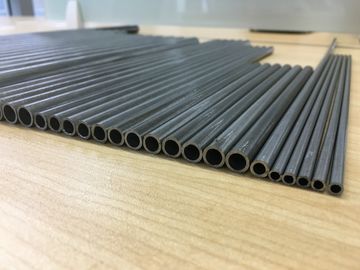

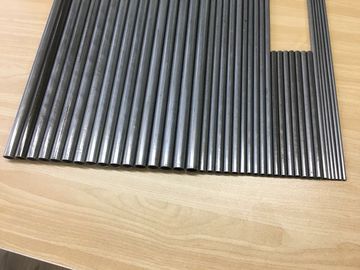

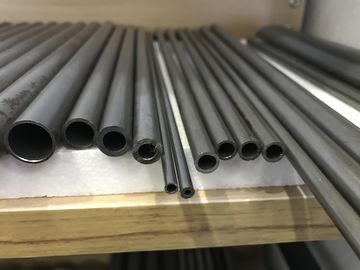

SAE J526 UNS G10080 / UNS G10100 ท่อเหล็กคาร์บอนต่ำแบบเชื่อมเย็นแบบดึงเย็น
รายละเอียดสินค้า
precision seamless pipe
,precision pipes and tubes
SAE J526 UNS G10080 / UNS G10100 สแตนเลสคาร์บอนต่ําที่ผสมผสานกันแบบเย็นอินเกิล-วอลล์ หลอด
SAE J526 ท่อเหล็กก๊าบคาร์บอนต่ําที่มีผนังเดียวที่เชื่อมสําหรับรถยนต์ทั่วไป, เครื่องเย็น, ไฮดรอลิกและการใช้งานอื่น ๆ ที่คล้ายกันที่ต้องการท่อที่มีคุณภาพที่เหมาะสําหรับการบิด, การเผาไหม้ผิวขนมการสร้างและการทา
มาตรฐานเทคนิค: SAE J526
ความหนาของผนัง:0.5-15 มิลลิเมตร
กว้าง:1-100 มม.
ความยาว:ขนาดสูงสุด 12000 มิลลิเมตร ตามคําขอของลูกค้า
การใช้งาน:อุปกรณ์ประกอบรถยนต์ทั่วไป เครื่องเย็น เครื่องไฮดรอลิก และอุปกรณ์อื่น ๆ ที่คล้ายกัน
สาร /เกรด:UNS G10080 หรือ UNS G10100
วิธีการผลิต:
ท่อจะทําจากสเตอรสแตนเลสเดียวในรูปร่างเป็นท่อ ซึ่งขอบของมันถูกเชื่อมและปิดด้วยกระบวนการปั่นที่เหมาะสม หลังจากปั่นthe bead shall be removed from the outside to provide a smooth round surface and the tubing shall be processed in such a manner as to produce a finished product which meet all requirements of this document.โดยทั่วไปหลอดชนิดนี้มีทั้งในสภาพม้วนและตรง. ความต้องการตรงควรถูกตกลงระหว่างผู้จําหน่ายและการซื้อ
| เกรดเหล็กและสารประกอบทางเคมี | |||||
| เกรดเหล็ก | C | ใช่ | Mn | P | S |
| สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | |
| UNS G10080 | 0.1 | 0.07-0.6 | 0.30-050 | 0.03 | 0.05 |
| UNS G10100 | 00.08-0.13 | 0.07-0.6 | 0.30-060 | 0.03 | 0.05 |
| ความต้องการทางกล | |
| คุณสมบัติ | ค่า |
| ความแข็งแรงของผลผลิต, นาที (0.2% offset) | 170 MPa |
| ความแข็งแรงในการดึง, นาที | 290 MPa |
| ความยาวใน 50 mm | 14% นาที |
| ความแข็ง (ระดับ Rockwell 30 T) | 65 |
| ขนาดและความพอใจของท่อ | |||||
| แดช ขนาด | นาม หลอด OD mm | นอก กว้าง (2) หลัก mm | นอก กว้าง (2) ความอดทน ± มม | ผนัง ความหนา (3) หลัก mm | ผนัง ความหนา (3) ความอดทน ± มม |
| - 2 | 3.18 | 3.18 | 0.05 | 0.64 | 0.13 |
| −3 | 4.76 | 4.76 | 0.08 | 0.71 | 0.13 |
| -4 | 6.35 | 6.35 | 0.08 | 0.71 | 0.08 |
| −5 | 7.94 | 7.92 | 0.08 | 0.71 | 0.08 |
| -6 | 9.53 | 9.53 | 0.08 | 0.71 | 0.08 |
| -7 | 11.11 | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 12.70 | 0.10 | 0.89 | 0.09 |
| -9 | 14.29 | 14.27 | 0.10 | 0.76 | 0.08 |
| -10 | 15.88 | 15.88 | 0.10 | 0.89 | 0.09 |
1ขนาดอื่น ๆ สามารถกําหนดได้ด้วยการตกลงระหว่างผู้จัดจําหน่ายและผู้ใช้
2- กว้างภายนอกที่จริงคือค่าเฉลี่ยของขนาดสูงสุดและต่ําสุด
กว้างภายนอกตามที่กําหนดไว้ในส่วนตัดข้ามใด ๆ ผ่านท่อ
3ความอนุญาตที่ระบุแสดงให้เห็นความเบี่ยงเบนที่อนุญาตสูงสุดในจุดใด ๆ
4สําหรับความหนาผนังระหว่าง, ความอดทนสําหรับความหนาผนังหนักต่อไป
จะใช้
สภาพปลายท่อ
ท่อจะถูกผลิตโดยใช้วิธีการตัดที่ปกติของโรงงาน ซึ่งจะรวมถึง แต่ไม่จํากัดกับปลายตัดเดียว,ปลายตัดคู่,ปลายตัดเลื่อยและปลายตัดหมุนจะต้องระวังให้น้อยที่สุด การบิดเบือนของปลายท่อปลายที่ต้องการการแปรรูปต่อเนื่อง จะมีการตกลงระหว่างผู้ผลิตและผู้ซื้อท่อ
ผิวเคลือบ
ความไม่สมบูรณ์แบบบนพื้นผิว เช่น รอยมือ รอยเจาะ or shallow pits shall not beconsidered injurious defects provided such imperfections are not detrimental to the function of the tubing andthese imperfections are within the tolerances specified for diameter and wall thicknessการกําจัดความไม่สมบูรณ์แบบพื้นผิวดังกล่าวไม่จําเป็นการผสมผสานเล็ก ๆ น้อย ๆ และกระจายบนพื้นผิวด้านในความต้องการเฉพาะของบีลล์สอส ต้องตกลงกันในเวลาซื้อ
มาตรฐานที่เกี่ยวข้อง: SAE J1677-การทดสอบและวิธีการของ SAE สแตนเลสคาร์บอนต่ําและท่อนิกเกิลทองแดง
การทดสอบการบิดSAE J167753
การทดสอบความดันSAE J167758
การทดสอบไฟฟ้าที่ไม่ทําลายSAE J167759
การทดสอบการผ่อนคลายSAE J167751
การทดสอบการขยายSAE J167754
การทดสอบความยืดSAE J167757
SAE J409-การวิเคราะห์ผลิตภัณฑ์
มาตรฐานอ้างอิง:
SAE J514 อะไหล่ท่อไฮดรอลิก
SAE J516 อะไหล่เชือกไฮดรอลิก
SAE J533 รางไฟสําหรับท่อ
SAE J1065 ราคาความดันสําหรับท่อและอุปกรณ์ติดตั้งไฮดรอลิก
SAE J1290 ระบบเบรกไฮดรอลิกรถยนต์
SAE J1453 O-Ring ใบหน้าประทับ
SAE J1677® การทดสอบและวิธีการสําหรับท่อเหล็กคาร์บอนต่ําและท่อนิกเกิลทองแดง SAE
-
