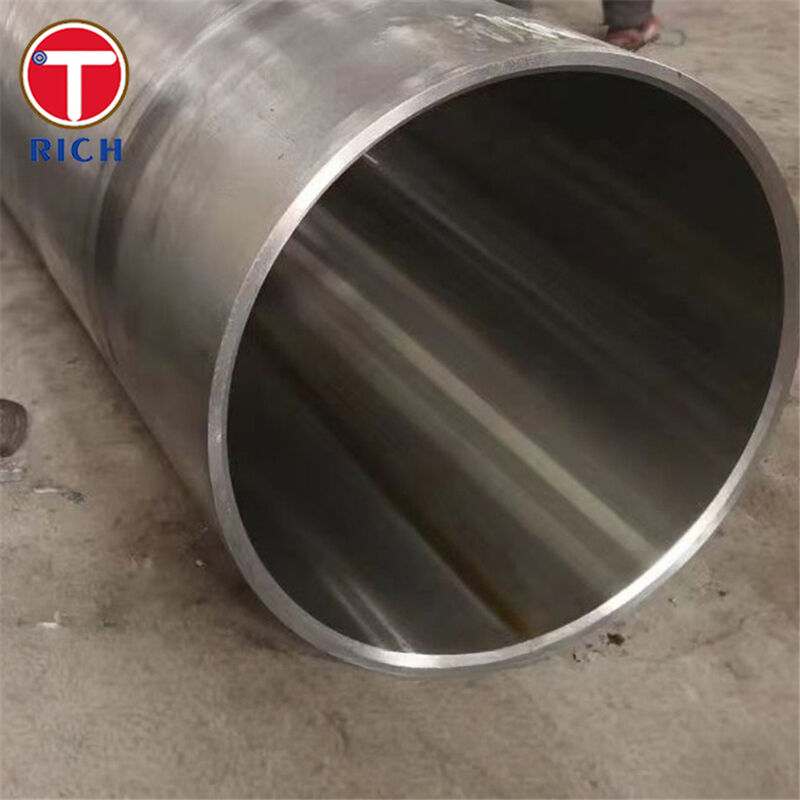

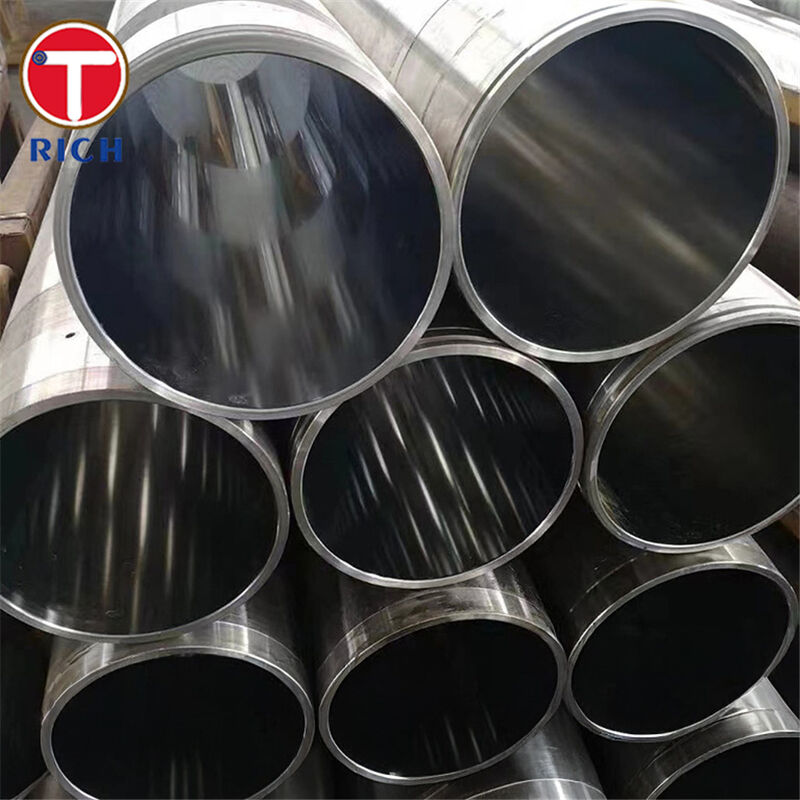

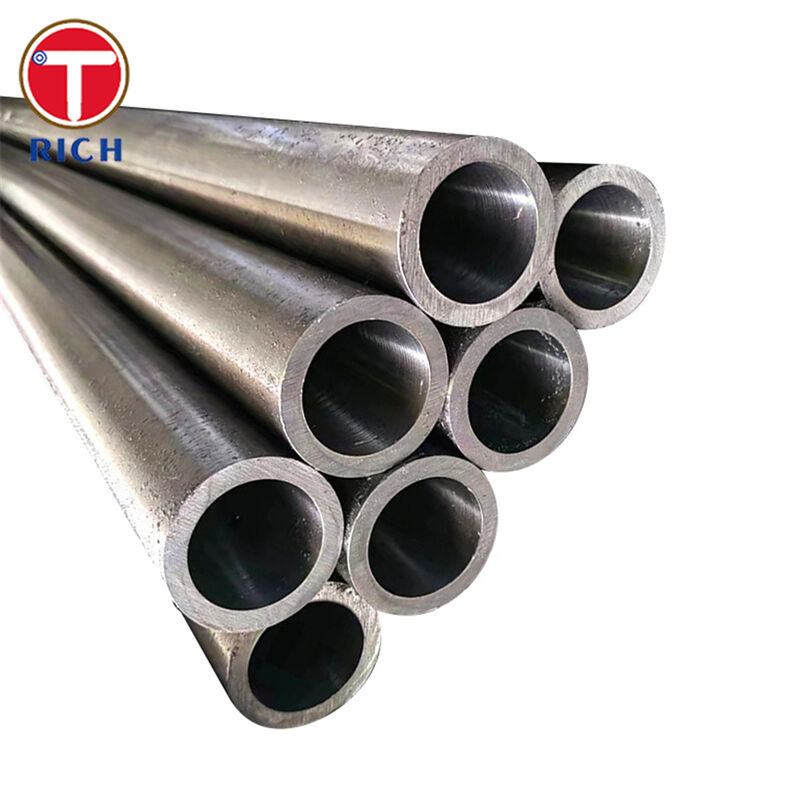

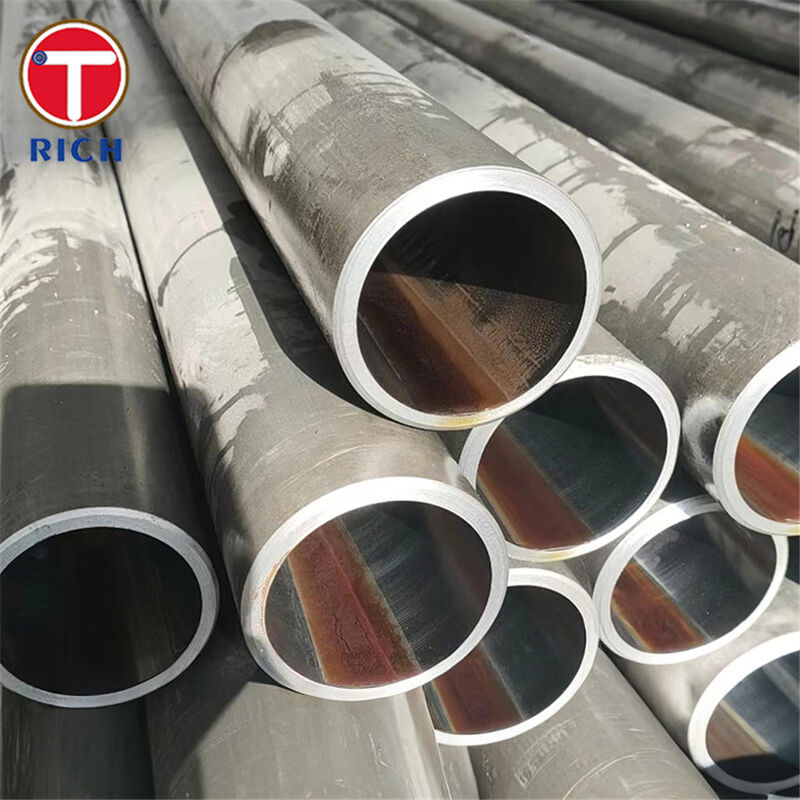

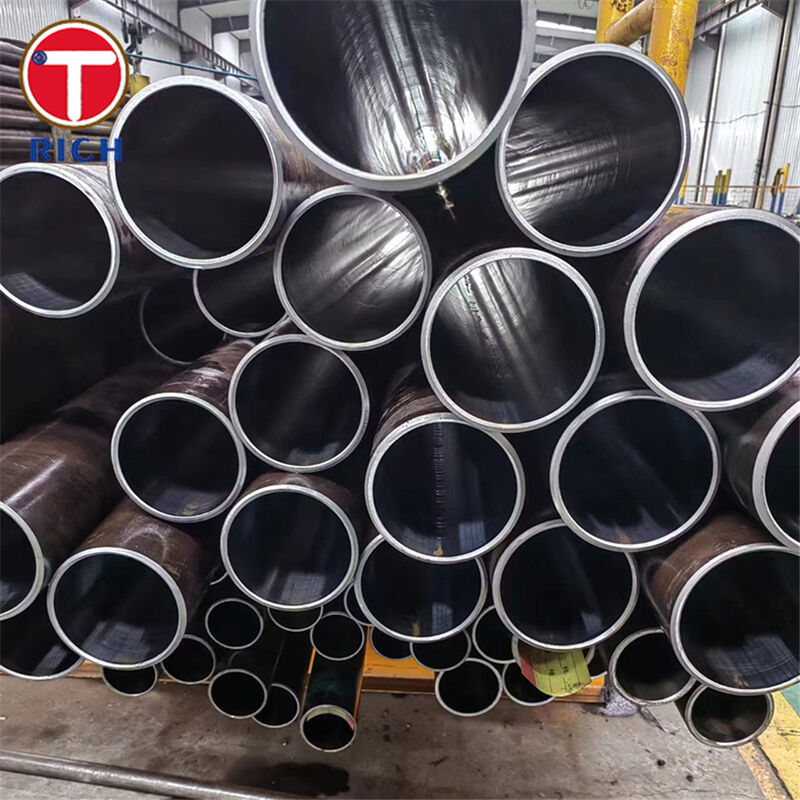

ท่อกระบอกไฮดรอลิกแบบดึงเย็นไร้ตะเข็บที่ผ่านการลับคมด้วยความแม่นยำ พร้อมความคลาดเคลื่อน ID ISO H8/H9 และ Ra สูงสุด 0.40 ไมโครเมตร สำหรับการใช้งานในยานยนต์
รายละเอียดสินค้า
การใช้งานด้านยานยนต์ honed ท่อกระบอกไฮดรอลิก
,ISO H8/H9 ID Tolerance ท่อไร้รอยต่อดึงเย็นที่มีความแม่นยำ
,Ra สูงสุด 0.40 μm ท่อกระบอกไฮดรอลิก
ท่อกระบอกไฮดรอลิกขัดเงา — ท่อไร้ตะเข็บดึงเย็นความแม่นยำสำหรับยานยนต์
วัสดุ
ท่อกระบอกไฮดรอลิกขัดเงาคือ ท่อเหล็กไร้ตะเข็บดึงเย็นความแม่นยำ ซึ่งมีเส้นผ่านศูนย์กลางภายใน (ID) ขัดเงา หรือ ไสและขัดลูกกลิ้ง (SRB) เพื่อให้ได้ความคลาดเคลื่อนของมิติที่แม่นยำและผิวภายในที่เรียบมาก ซึ่งมีความสำคัญอย่างยิ่งสำหรับกระบอกไฮดรอลิกที่ประสิทธิภาพการซีล แรงเสียดทาน และอายุการใช้งานขึ้นอยู่กับคุณภาพของ ID เป็นอย่างมาก
กลุ่มเหล็กทั่วไป ได้แก่ เกรดความแม่นยำ EN (E235 / E355), เกรดความแม่นยำ DIN (St52), และ เกรดท่อกลไก ASTM (SAE 1020 / 1025), ซึ่งเลือกตามความแข็งแรงที่ต้องการ ความสามารถในการตัดเฉือน และประสิทธิภาพความล้า
ข้อมูลจำเพาะ
-
กระบวนการท่อพื้นฐาน: ท่อกลไกหรือท่อความแม่นยำแบบไร้ตะเข็บ ดึงเย็น / เสร็จเย็น; การคลายความเค้นและการปรับขนาดตามคำสั่ง
-
การประมวลผลภายใน: ขัดเงา หรือ ไสและขัดลูกกลิ้ง โดยทั่วไปจะมีความคลาดเคลื่อน ID ISO H8 / H9ตาม
-
ช่วงขนาดทั่วไป : OD Ø50–245 มม., ID Ø40–200 มม. (ขนาดอื่น ๆ ตามข้อตกลง)
-
ความขรุขระพื้นผิว (ID):
-
SRB: Ra สูงสุด 0.30 μm
-
ขัดเงา: Ra สูงสุด 0.40 μm
-
-
ความตรง (แนวทางการยกตัวอย่าง): ความคลาดเคลื่อนเฉพาะที่ สูงสุด 1 มม. / 1000 มม..
-
ความยาวที่จัดส่ง: ความยาวโรงงาน/สุ่ม หรือ ตัดตามความยาว (โปรแกรมท่อไฮดรอลิกทั่วไปรวมถึงประมาณ 5–8 ม.)
คุณสมบัติหลัก
-
รูเจาะพร้อมใช้งาน / พร้อมประกอบ: ความคลาดเคลื่อน ID ISO H8/H9 และ Ra ที่ควบคุมได้ ช่วยลดการสึกหรอของซีลและลดความเสี่ยงการรั่วไหล
-
ประสิทธิภาพกระบอกสูบที่ปรับให้เหมาะสม: การขัดเงาสามารถสร้างรูปแบบการเจียรไขว้ ร่วมกับความขรุขระต่ำ ช่วยลดผลกระทบจากแรงเสียดทานและยืดอายุส่วนประกอบ
-
ความสม่ำเสมอเกรดยานยนต์: โครงสร้างไร้ตะเข็บและองค์ประกอบทางเคมี/กลไกที่ควบคุมได้ รองรับการตัดเฉือนที่ทำซ้ำได้และประสิทธิภาพที่เสถียรในส่วนประกอบควบคุมการเคลื่อนไหว
ข้อได้เปรียบของเรา
1) “คุณสามารถส่งมอบความคลาดเคลื่อน ID และ Ra ใดได้จริงสำหรับรูเจาะกระบอกสูบ?”
เราจัดส่งท่อที่ขัดเงา/SRB โดยทั่วไปตามความคลาดเคลื่อน ID ISO H8 หรือ H9 พร้อม Ra สูงสุด 0.40 μm (ขัดเงา) หรือ Ra สูงสุด 0.30 μm (SRB), ซึ่งตรงกับแผ่นข้อมูลทางเทคนิคของกระบอกสูบทั่วไปที่ใช้ในตลาด
2) “คุณควบคุมพื้นผิวด้านในเพื่อหลีกเลี่ยงรอยขีดข่วน รอยบุบ และความเสียหายต่อซีลได้อย่างไร?”
คุณภาพพื้นผิวด้านในถือเป็นข้อกำหนดที่สำคัญต่อการทำงาน ASTM A519 อธิบายข้อกำหนดทางเลือกสำหรับท่อที่ พื้นผิวด้านในมีความสำคัญสูงสุด และ ไม่มีการกำจัดวัสดุ โดยระบุว่าอาจต้องใช้การประมวลผล/การเลือกพิเศษเพื่อให้ได้พื้นผิวที่ต้องการ เราได้ปรับแผนการตรวจสอบของเราให้สอดคล้องกัน (การตรวจสอบด้วยสายตาที่รูเจาะ การตรวจสอบความขรุขระ การวัดขนาด และสามารถตกลงเรื่อง NDT ได้เมื่อจำเป็น)
3) “คุณสามารถจัดหาการตรวจสอบย้อนกลับ ใบรับรอง และการป้องกันการขนส่งสำหรับการจัดส่งระยะไกลได้หรือไม่?”
เราสนับสนุนการตรวจสอบย้อนกลับเต็มรูปแบบพร้อมเอกสารความร้อน/ล็อต และสามารถจัดหาใบรับรอง EN 10204 3.1 / 3.2 ได้เมื่อระบุ การบรรจุหีบห่อและแนวทางการจัดเก็บถือเป็นส่วนหนึ่งของคุณภาพการจัดส่ง (การจัดเก็บในที่แห้งและมีหลังคา การยก/การจัดการอย่างระมัดระวัง และการป้องกันพื้นผิวสำเร็จรูป)
องค์ประกอบทางเคมี
| เกรด | การอ้างอิงมาตรฐาน | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| E235 | EN 10305-1 | ≤0.17 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.025 |
| E355 | EN 10305-1 | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 |
| St52 | DIN 2391 | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 |
| 1020 | ASTM A519 | 0.18–0.23 | — | 0.30–0.60 | ≤0.040 | ≤0.050 |
| 1025 | ASTM A519 | 0.22–0.28 | — | 0.30–0.60 | ≤0.040 | ≤0.050 |
คุณสมบัติทางกล
| เกรด | สภาวะการจัดส่งทั่วไป | กำลังคราก (MPa) | กำลังดึง (MPa) | การยืดตัว (%) |
|---|---|---|---|---|
| E235 | +SR (คลายความเค้น) | ≥350 | ≥420 | ≥16 |
| E355 | +SR (คลายความเค้น) | ≥450 | ≥580 | ≥10 |
| St52 | BK+S / +SR (คลายความเค้น) | ≥420 | 580–740 | ≥10 |
| 1020 | คลายความเค้น (SR), ทั่วไป | ~345 (50 ksi) | ~448 (65 ksi) | ~10 |
| 1025 | คลายความเค้น (SR), ทั่วไป | ~483 (70 ksi) | ~586 (85 ksi) | ~10 |
มาตรฐานและการปฏิบัติตาม
-
ASTM: ASTM A519/A519M — ท่อกลไกเหล็กคาร์บอน/โลหะผสมไร้ตะเข็บ (ขึ้นรูปด้วยความร้อนหรือขึ้นรูปเย็น)
-
EN: EN 10305-1 (ท่อความแม่นยำดึงเย็นไร้ตะเข็บ) ซึ่งใช้กันทั่วไปสำหรับท่อกระบอกสูบ E235/E355
-
DIN: DIN 2391 — ท่อเหล็กความแม่นยำไร้ตะเข็บ (St52 มักอ้างอิงในตลาดท่อกระบอกสูบ)
-
GOST: GOST 8734 / GOST 8733 — ท่อขึ้นรูป/ดึงเย็นไร้ตะเข็บและข้อกำหนดทางเทคนิค (มักอ้างอิงสำหรับตลาด CIS)
-
JIS: JIS G3445 — ท่อเหล็กคาร์บอนสำหรับวัตถุประสงค์โครงสร้างเครื่องจักร (ทั่วไปในห่วงโซ่อุปทานเครื่องจักร/ยานยนต์)
-
GB: GB/T 3639 — ท่อเหล็กไร้ตะเข็บความแม่นยำดึงเย็น/รีดเย็น (ใช้กันอย่างแพร่หลายสำหรับชิ้นส่วนเครื่องจักรกล ไฮดรอลิก และยานยนต์)
พื้นที่การใช้งาน
ภาคหลัก: กระบอกไฮดรอลิกและนิวแมติก เครื่องจักรความแม่นยำ ส่วนประกอบยานยนต์ และการควบคุมการเคลื่อนไหวในอุตสาหกรรม
ใช้ที่ไหน (ตัวอย่าง):
-
ยานยนต์และรถยนต์เพื่อการพาณิชย์: กระบอกไฮดรอลิกสำหรับระบบยก/เอียง กระบอกอุปกรณ์บริการ และปลอกแอคทูเอเตอร์ที่ต้องการ ID คุณภาพสูง
-
อุปกรณ์การผลิตยานยนต์: กระบอกไฮดรอลิกในสายการผลิตแผ่นโลหะ ระบบจับยึด และแท่นทดสอบ ซึ่งได้รับประโยชน์จากรูเจาะ H8/H9 และ Ra ที่ควบคุมได้
-
ไฮดรอลิกทั่วไป: กระบอกสูบสำหรับเครื่องอัด วัสดุขนย้าย และแอคทูเอเตอร์งานหนัก (ขัดเงาหรือ SRB)
ถาม: คุณเป็นบริษัทการค้าหรือผู้ผลิต?
A: ผู้ผลิต สามารถทำการค้าได้เช่นกัน
ถาม: ระยะเวลาในการจัดส่งของคุณนานเท่าใด?
A: โดยทั่วไปคือ 10-15 วันหากสินค้ามีในสต็อก หรือ 30-40 วันหากสินค้าไม่มีในสต็อก
ขึ้นอยู่กับปริมาณ
ถาม: คุณจัดหาตัวอย่างหรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม?
A: ใช่ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องชำระค่าขนส่ง
ถาม: เงื่อนไขการชำระเงินของคุณคืออะไร?
A: การชำระเงิน=2000 USD, ชำระล่วงหน้า 30% T/T, ชำระยอดคงเหลือก่อนจัดส่ง
หากคุณมีคำถามอื่น ๆ โปรดอย่าลังเลที่จะติดต่อฉัน
-
