สถานที่กำเนิด:
เจ้อเจียง/จีน
ชื่อแบรนด์:
TORICH
ได้รับการรับรอง:
ISO9001 ISO 14001 TS16949
หมายเลขรุ่น:
อ่างครีบจีบ

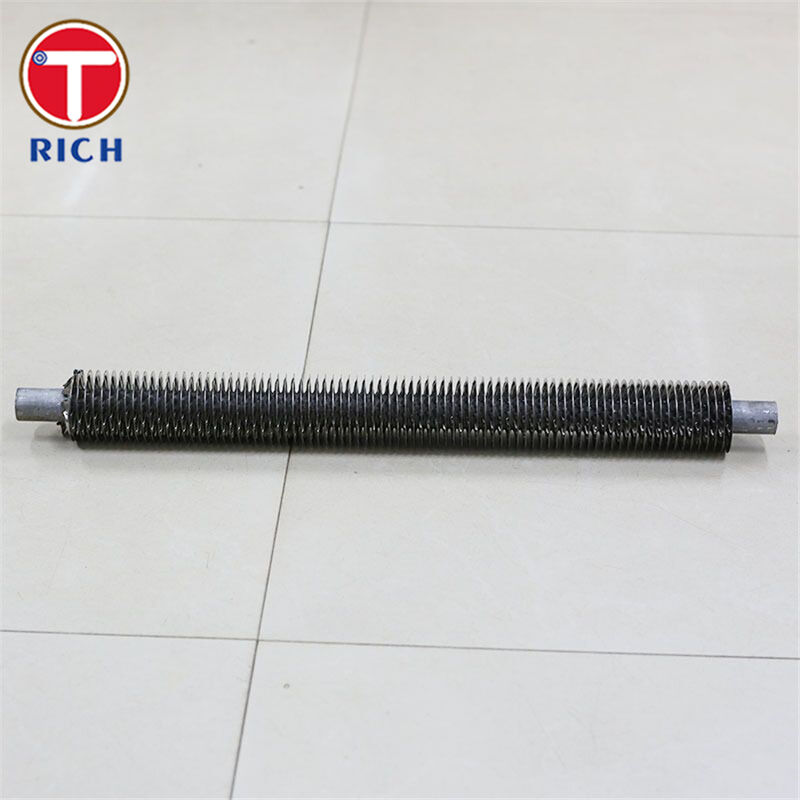

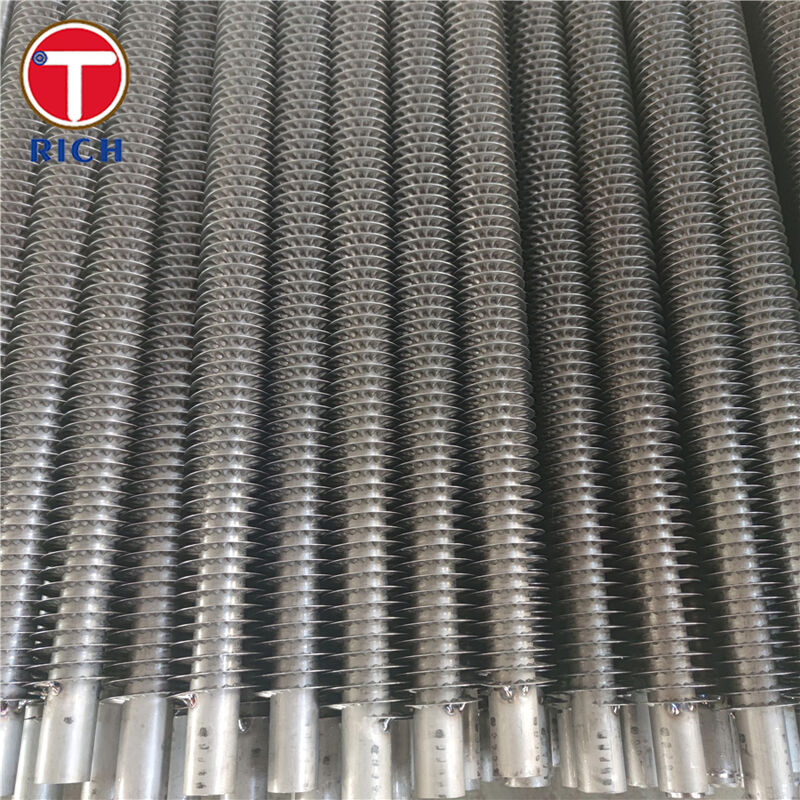

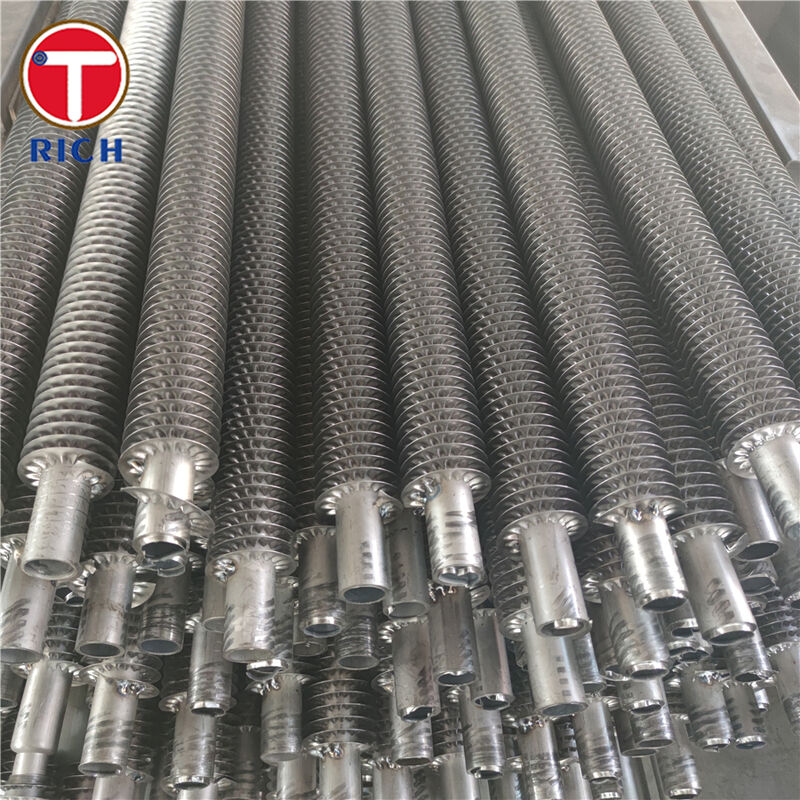

A ท่อครีบแบบจีบ (หรือเรียกว่า Spiral Tension Wound / Cold-Formed Finned Tube) เป็นท่อถ่ายเทความร้อนที่ซึ่ง แถบครีบโลหะถูกพันเป็นเกลียวภายใต้แรงดึงที่ควบคุม บน ท่อฐาน. แถบครีบถูกขึ้นรูปไว้ล่วงหน้าเพื่อขยาย “เท้า” สัมผัส จากนั้นจึงถูกล็อคทางกลไกกับพื้นผิวท่อ (โดยมีการยึดปลาย เช่น การเชื่อมแบบ tack/tag หรือการเชื่อมแบบ spot ขึ้นอยู่กับการออกแบบ)
ตัวเลือกวัสดุทั่วไป (ปรับแต่งได้):
ท่อฐาน: เหล็กกล้าคาร์บอน, สแตนเลสสตีล, เหล็กกล้าผสม, ทองแดง, ไทเทเนียม, สแตนเลสสตีลดูเพล็กซ์, โลหะผสมนิกเกิล (ขึ้นอยู่กับโครงการ)
แถบครีบ: อะลูมิเนียม, ทองแดง, เหล็กกล้าคาร์บอน, สแตนเลสสตีล
ช่วงที่กำหนดค่าได้ทั่วไป (ขนาดสุดท้ายตามแบบ/เอกสารข้อมูล):
OD ท่อฐาน: 15.88–219.00 มม.
ความหนาของผนังท่อฐาน: ≥ 1.00 มม.
ความยาวท่อ: 500–15000 มม.
ความหนาของครีบ: 0.15–2.00 มม.
ความสูงของครีบ: 6.0–25.40 มม.
ความหนาแน่น/ระยะพิทช์ของครีบ: 3–11 FPI (ทั่วไป)
ปลายเปลือย: ตามต้องการ (สำหรับการรีด, การเชื่อม, การทำหน้าแปลน หรือข้อต่อท่อกับแผ่นท่อ)
ประสิทธิภาพด้านอากาศที่เพิ่มขึ้น: ครีบแบบจีบช่วยเพิ่มความปั่นป่วนและปรับปรุงประสิทธิภาพการถ่ายเทความร้อนด้านอากาศ
พันธะทางกลไกที่เชื่อถือได้: เท้าครีบที่ขึ้นรูปไว้ล่วงหน้าช่วยเพิ่มพื้นที่สัมผัส ปลายครีบถูกยึดเพื่อรักษาเสถียรภาพในการพัน
ความทนทานต่อกลไกที่ดี: เหมาะสำหรับเครื่องทำความเย็นอากาศและเครื่องแลกเปลี่ยนความร้อนแบบท่อครีบ ซึ่งความแข็งแรงในการสั่นสะเทือนและการจัดการมีความสำคัญ
ช่องทางการไหลเวียนของอากาศที่สะอาดขึ้น: การออกแบบระยะพิทช์ที่สม่ำเสมอช่วยลดการสะสมของเถ้า/ฝุ่นและรองรับการบำรุงรักษาที่ง่ายขึ้น
การเพิ่มพื้นที่ผิวที่คุ้มค่า: เพิ่มพื้นที่ผิวภายนอกโดยไม่ต้องเปลี่ยนไปใช้โครงสร้างครีบแบบเชื่อมที่หนักกว่า (ขึ้นอยู่กับโครงการ)
1) “ครีบจะคลายตัวเมื่อเวลาผ่านไปหรือไม่?”
เราใช้ กระบวนการพันด้วยแรงดึงที่ควบคุม พร้อมด้วย ฐานครีบที่ขึ้นรูปไว้ล่วงหน้า เพื่อเพิ่มพื้นที่สัมผัส และปลายครีบถูก ยึด (tag/tack/spot fixed ตามที่ระบุ) เพื่อรักษาเสถียรภาพในการพันสำหรับการใช้งานและการขนส่ง
2) “ท่อครีบชนิดนี้เหมาะสำหรับอุณหภูมิเท่าใด?”
ท่อครีบแบบจีบ/พันเกลียวด้วยแรงดึงมักถูกวางตำแหน่งสำหรับ การใช้งานที่อุณหภูมิปานกลาง (ขีดจำกัดทั่วไปคือ สูงถึง ~120°C ขึ้นอยู่กับการกำหนดค่าและวัสดุ) สำหรับการใช้งานที่อุณหภูมิสูงขึ้นหรือการเปลี่ยนแปลงอุณหภูมิอย่างรุนแรง เราสามารถเสนอโครงสร้างครีบทางเลือก (เช่น ชนิดครีบแบบฝังหรือแบบเชื่อม) ในระหว่างการเลือก
3) “ฉันจะเลือกวัสดุท่อฐานและครีบสำหรับการกัดกร่อนได้อย่างไร?”
เราสนับสนุนการผสมผสานวัสดุหลายแบบ—เหล็กกล้าคาร์บอน, สแตนเลสสตีล, ทองแดง และอื่นๆ—เพื่อให้คุณสามารถจับคู่ การกัดกร่อนด้านกระบวนการ (ท่อฐาน) และ การกัดกร่อนด้านสิ่งแวดล้อม (วัสดุครีบ) ให้เข้ากับสภาพแวดล้อมการทำงานจริง
4) “มันจะสกปรกง่ายในอากาศที่มีฝุ่นหรือไม่?”
รูปทรงเรขาคณิตของครีบแบบจีบสามารถจัดหาให้มี ระยะพิทช์ที่สม่ำเสมอ และโปรไฟล์ครีบที่ใช้งานได้จริง เพื่อลดการเกิดสะพานฝุ่นและช่วยให้เส้นทางการไหลเวียนของอากาศสามารถใช้งานได้
5) “คุณมีเอกสารการตรวจสอบและร่องรอยหรือไม่?”
เราสามารถจัดหา EN 10204 3.1 / 3.2 การรับรองวัสดุและการสนับสนุน การตรวจสอบโดยบุคคลที่สาม เมื่อ ITP ของโครงการกำหนด
6) “สิ่งนี้เหมาะกับแนวทางการจัดซื้อเครื่องทำความเย็นอากาศของโรงกลั่น/ปิโตรเคมีหรือไม่?”
สำหรับโครงการเครื่องทำความเย็นอากาศน้ำมันและก๊าซ การจัดซื้อจัดจ้างมักจะสอดคล้องกับข้อกำหนด API 661 เราสามารถจัดหาท่อครีบเป็นส่วนหนึ่งของชุดเอกสารทั้งหมดที่สอดคล้องกับขั้นตอนการจัดซื้อเครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ
| เกรด (การใช้งานทั่วไป) | C | Si | Mn | P | S | Cr | Ni | Mo |
|---|---|---|---|---|---|---|---|---|
| ASTM A179 (ท่อแลกเปลี่ยนความร้อน CS) | 0.06–0.18 | — | 0.27–0.63 | ≤0.035 | ≤0.035 | — | — | — |
| ASTM A192 (หม้อไอน้ำ CS / บริการแรงดันสูง) | 0.06–0.18 | ≤0.25 | 0.27–0.63 | ≤0.035 | ≤0.035 | — | — | — |
| ASTM A210 Gr.A1 (หม้อไอน้ำ CS / ท่อซุปเปอร์ฮีทเตอร์) | ≤0.27 | ≤0.10 | ≤0.93 | ≤0.035 | ≤0.035 | — | — | — |
| ASTM A213 TP304 (ท่อแลกเปลี่ยนความร้อน SS) | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 18.0–20.0 | 8.0–11.0 | — |
| ASTM A213 TP316L (ท่อแลกเปลี่ยนความร้อน SS) | ≤0.035 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| เกรด | ความต้านทานแรงดึง (ขั้นต่ำ) | ความแข็งแรงของผลผลิต (ขั้นต่ำ) | การยืดตัว (ขั้นต่ำ) | ความแข็ง (สูงสุด) |
|---|---|---|---|---|
| ASTM A179 | 325 MPa | 180 MPa | 35% | — |
| ASTM A192 | 325 MPa | 180 MPa | 35% | 137 HB / 77 HRB |
| ASTM A210 Gr.A1 | 415 MPa | 255 MPa | 30% | — |
| ASTM A213 TP304 | 515 MPa | 205 MPa | 35% | 192 HB |
| ASTM A213 TP316L | 485 MPa | 170 MPa | 35% | 90 HRB |
ASTM / ASME (ตัวเลือกท่อฐานทั่วไป): ASTM A179, ASTM A192, ASTM A210, ASTM A213 (สแตนเลส)
แนวทางปฏิบัติของเครื่องทำความเย็นอากาศ / เครื่องแลกเปลี่ยน: API 661 (ใช้กันทั่วไปสำหรับเครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศของโรงกลั่น)
EN (เทียบเท่าทั่วไป): EN 10216 (ท่อไร้รอยต่อสำหรับวัตถุประสงค์ด้านแรงดัน), EN 10217 (ท่อเชื่อมสำหรับวัตถุประสงค์ด้านแรงดัน), การรับรอง EN 10204 3.1/3.2
GOST (เทียบเท่าทั่วไป): GOST 8732 / 8734 (ท่อเหล็กไร้รอยต่อ), GOST 9941 (ท่อไร้รอยต่อสแตนเลส)
JIS (เทียบเท่าทั่วไป): JIS G3461 / G3462 (ท่อหม้อไอน้ำและเครื่องแลกเปลี่ยนความร้อน), JIS G3459 (ท่อสแตนเลส)
GB (เทียบเท่าทั่วไป): GB/T 3087 (ท่อหม้อไอน้ำ), GB/T 5310 (ท่อหม้อไอน้ำแรงดันสูง), GB/T 8163 (ท่อเหล็กไร้รอยต่อสำหรับบริการของเหลว), GB/T 14976 (ท่อไร้รอยต่อสแตนเลสสำหรับการขนส่งของเหลว)
การใช้งานในวงกว้าง: เครื่องทำความเย็นอากาศและเครื่องแลกเปลี่ยนความร้อนแบบท่อครีบ ซึ่งตัวกลางภายนอกเป็นอากาศ/ก๊าซ และต้องการพื้นที่ผิวเพิ่มเติม
ใช้ที่ไหนภายในสาขาเหล่านั้น:
เครื่องทำความเย็นอากาศของโรงกลั่น/ปิโตรเคมี: ชุดท่อสำหรับเครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศที่สอดคล้องกับแนวทางปฏิบัติในการจัดซื้อทั่วไป
เครื่องอบแห้ง, หม้อน้ำ, เครื่องทำความร้อน: ส่วนครีบเพื่อเพิ่มการถ่ายเทความร้อนแบบพาความร้อนด้านอากาศ
ขดลวดทำความเย็นน้ำมันและขดลวดทำความเย็นอุตสาหกรรม: แกนท่อครีบที่ใช้ในหน่วยทำความเย็นและหน้าที่ด้านอากาศที่คล้ายกัน
ตอบ: ผู้ผลิต, สามารถทำการค้าได้ด้วย
ตอบ: โดยทั่วไปแล้ว จะใช้เวลา 10-15 วัน หากสินค้าอยู่ในสต็อก หรือใช้เวลา 30-40 วัน หากสินค้าไม่อยู่ในสต็อก
ขึ้นอยู่กับปริมาณ
ตอบ: ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องจ่ายค่าขนส่ง
ตอบ: การชำระเงิน=2000USD, 30% T/T ล่วงหน้า ยอดคงเหลือก่อนการจัดส่ง
หากคุณมีคำถามอื่น ๆ โปรดติดต่อฉัน
