ASTM B395 ท่อทองแดงและเหล็กเหล็กเหล็กแบบ U-Bend ไม่มีสายสําหรับเครื่องแลกเปลี่ยนความร้อน

วัสดุ

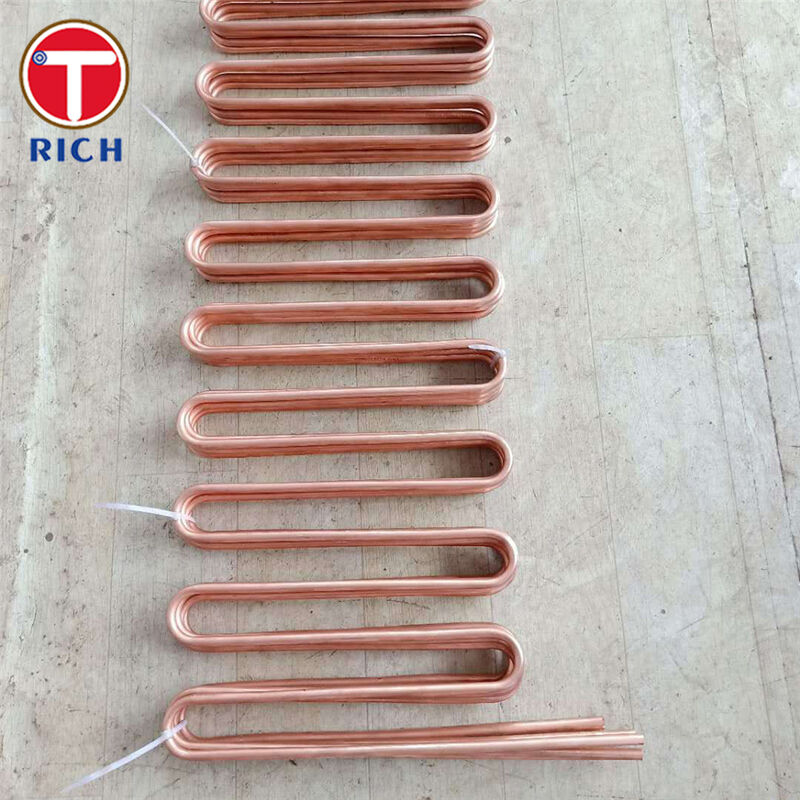

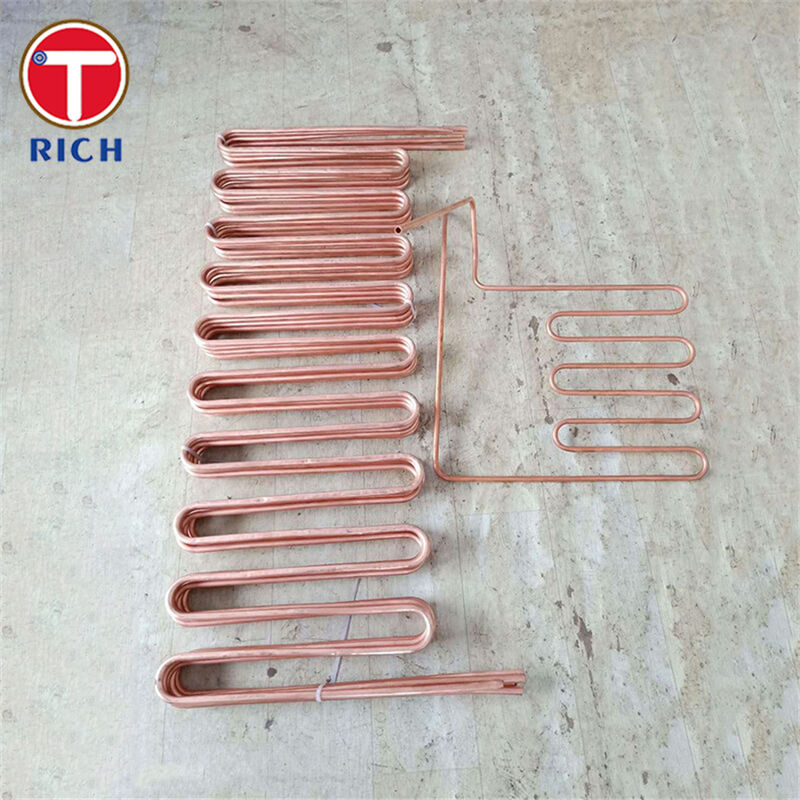

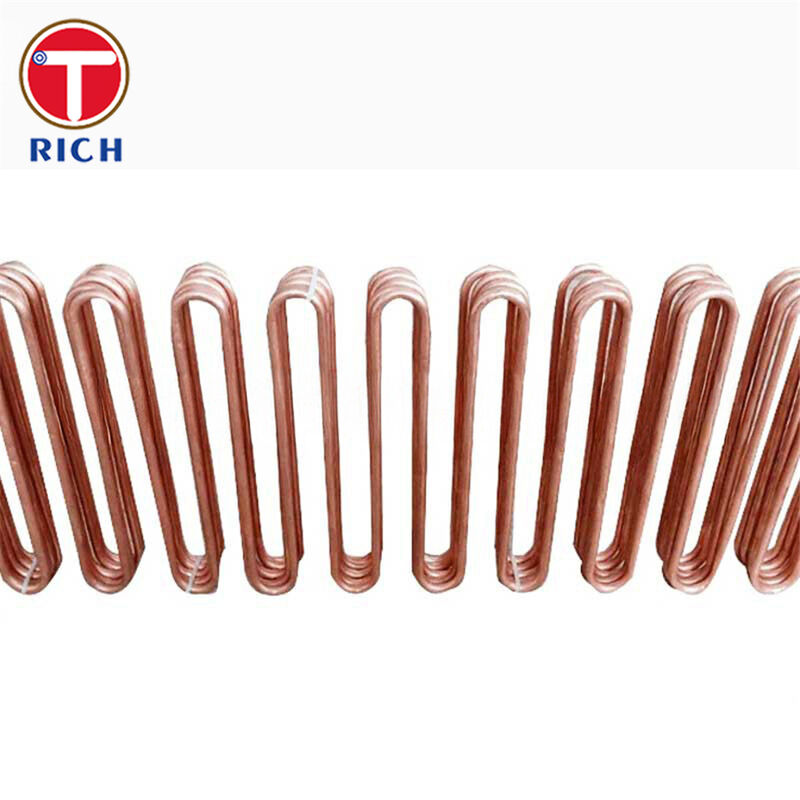

ASTM B395/B395M ท่อบิด U คือท่อบิด 180 °, ท่อไร้รอยที่ใช้ในเครื่องประปา, เครื่องปรับอากาศ, และเครื่องแลกเปลี่ยนความร้อน, ผลิตจากท่อทองแดงและท่อสกัดทองแดงไร้รอย.รายละเอียดใช้สําหรับท่อ ≤ 2 in. (50 มม) OD และครอบคลุมสแตนเลสการถ่ายทอดความร้อนทั่วไปรวมถึงทองแดงไร้ออกซิเจน (C10200), ทองแดงปลอสฟอรัส (C12200), ทองแดงอัลมิเนียม (C44300/C68700),และเกรดทองแดง-นิกเกิล (C70600/C71500), ฯลฯ

รายละเอียด

• รูปแบบของผลิตภัณฑ์: ท่อบิด U (บิด 180 ° ในระนาบเดียวเป็นรูปร่าง U)

• ระยะขนาด (OD): ≤ 2 นิ้ว (50 มม.)

• สารสกัด/ความร้อน: รายละเอียดการกําหนดและความร้อนตามคําสั่ง

• ปริมาตรการเรียงลําดับหลัก (แนะนําให้ระบุใน PO/การวาดภาพ)

  • OD หลอด × ความหนาของผนัง

  • โปรแกรมรัศมีโค้ง

  • ความยาวขา (ขาตรง)

• ตัวเลือกการขยายสัดส่วนสอง (สําหรับรัศมีโค้งเล็ก)

  • ช่องสองช่อง = ท่อที่มีความหนาของผนังมากกว่าช่องเดียว

  • หากกําหนด ส่วนกลางถูกทําให้หนากว่า BWG หนึ่งจากผนังขาตรงก่อนการบิด; โดยซ่อนข้างมันถูกทําให้ ID เสมอ (ส่วนที่หนักกว่าได้รับโดยการเพิ่ม OD)

• คุณภาพการบิด: ส่วนบิดต้องมีความโค้งเป็นรูปเดียวกัน

ลักษณะหลัก

• ประสิทธิภาพในการถ่ายทอดความร้อนสูงจากโลหะทองแดง / สายเหล็กทองแดง (อัตราส่วนสูงสําหรับบริการคอนเดนเซอร์ / อีวาเปอเรเตอร์ / เครื่องแลกเปลี่ยนความร้อน)

• ความยืดหยุ่นของสับสน: ทองแดง, ทองแดง, ทองแดงอลูมิเนียม, และคุณภาพ Cu-Ni เพื่อให้ตรงกับสื่อการเย็น (น้ําหวาน, น้ําเกลือ, น้ําทะเล)

• กณิตศาสตร์ที่พร้อมสําหรับกระบวนการ: การบิด U ที่แม่นยําสําหรับกระเป๋าและท่อที่คอมแพคต์

• การตรวจสอบคุณภาพที่สร้างขึ้นในมาตรฐาน: ตัวเลือกการทดสอบ NDT และการทดสอบการรั่ว

ประโยชน์ ของ เรา

1. ผ่า U จะบาง, ช่องไข่, หรือผูก?
   U-บิดโดยธรรมชาติเผชิญกับความเสี่ยงการปรับปรุงที่เกี่ยวข้องกับบิด ( ovality / การลดความอ่อน) ทางแก้ไขของเราคือการควบคุมบิดบวกกับตัวเลือกสอง-gear สําหรับรัศมีเล็ก ๆ:มาตรฐานอนุญาตให้มีส่วนกลางที่หนักกว่า (หนากว่า BWG หนึ่ง) ก่อนบิดเพื่อปรับปรุงความแข็งแรงในการบิดโดยปกติแล้ว ID จะคงอยู่

2. ✅คุณจะแน่ใจอย่างไรว่าท่อไม่มีความบกพร่อง ก่อนบิด?
   ASTM B395 ต้องการให้ท่อแต่ละท่อ ก่อนการบิดต้องผ่านการทดสอบกระแสระเวียนตามปฏิบัติ ASTM E243 แนวทางมาตรฐานของอุตสาหกรรมเพื่อค้นพบความขาดสม่ําเสมอที่อาจทําให้ล้มเหลว

3. ✅คุณรับประกันความแน่นต่อการรั่วไหลอย่างไร?
   ท่อบิด U ทุกท่อต้องผ่านการทดสอบการรั่ว โดยผู้ผลิตได้รับอนุญาตให้เลือกวิธี นอกจากที่ระบุไว้อย่างอื่น:

• การทดสอบแบบไฮโดรสแตติกกับความเครียดใยไฟเบอร์ 7000 psi (48 MPa) (ความดันการวัดไม่จําเป็นต้องเกิน 1000 psi / 6.9 MPa เว้นแต่ระบุ) หรือ

• การทดสอบทางลมที่ ≥ 60 psi (400 kPa) โดยไม่มีสัญญาณการรั่วไหลเป็นเวลา 5 s

4. รายละเอียดเกี่ยวกับความเสี่ยงของความตึงเครียดการกัดกร่อน (SCC)
   SCC สามารถขับเคลื่อนโดยสภาพแวดล้อม + ความเครียดเหลือ; SCC ที่เกี่ยวข้องกับอะโมเนียกเป็นรูปแบบความล้มเหลวที่รู้จักในบริการแลกเปลี่ยนความร้อนทองแดงและสําหรับ Cu-Ni U-bends มาตรฐานให้ตัวเลือกในการระบุการผสมผสานความสะดวกของส่วน U-bent; ตัวเลือกการทดสอบความตึงดูด (ปั๊มอะโมเนียค / มาร์กูรูสไนทราต) ยังถูกแก้ไขในรายละเอียด.

5. คุณสามารถให้ความติดตามและเอกสารสําหรับ QA / QC ได้หรือไม่
   ตัวเลือกการสั่งซื้อ ASTM B395 ประกอบด้วยการระบุความร้อน / การติดตาม, การรับรอง, และ Mill Test Report (MTR) เมื่อจําเป็น

สารประกอบเคมี

คุณสมบัติทางกล

มาตรฐานการดําเนินงาน

• ASTM: ASTM B395/B395M (ท่อแลกเปลี่ยนความร้อนและท่อประปาทองแดงและท่อประปาทองแดงแบบ U-bend seamless) การทดสอบที่เกี่ยวข้องที่อ้างอิงรวมถึง ASTM E243 (current eddy)บวกวิธีการทดสอบอื่นๆ ที่ระบุไว้ใน B395.

• EN: EN 12451:2012 (ท่อทองแดงกลมและเหล็กเหล็กเหล็กเหล็กแบบไม่มีรอยต่อสําหรับเครื่องแลกเปลี่ยนความร้อน/เครื่องบดความร้อน/เครื่องระเหย/อุปกรณ์ปลอดเกลือ; ขนาดที่ระบุในมาตรฐาน)

• GOST: GOST 21646-2003 (ท่อทองแดงและทองแดงสําหรับอุปกรณ์แลกเปลี่ยนความร้อน) ความต้องการทางเทคนิคและการยอมรับ

• JIS: JIS H3300 (ท่อและท่อที่ไม่มีรอยต่อจากทองแดงและเหล็กเหล็กเหล็ก; ใช้เป็นพื้นฐานของ JIS สําหรับอุปกรณ์ปรับความหนาว/ท่อส่งความร้อน)

• GB: GB/T 8890-2015 (ท่อสกัดทองแดงที่ไม่มีรอยต่อสําหรับเครื่องแลกเปลี่ยนความร้อน) และ GB/T 1527-2017 (ท่อลากจากทองแดงและสกัดทองแดง)

สนามการใช้งาน

อุตสาหกรรมทั่วไป

• การผลิตพลังงาน (เครื่องประปาผิวควาย, เครื่องทําความร้อนน้ําอาหาร)

• โรงงานปิโตรเคมีและโรงงานชําระน้ํามัน (เครื่องทําความเย็น เครื่องประปา)

• ทะเลและทะเล (เครื่องเย็นน้ําทะเล เครื่องเย็นกลาง)

• การกําจัดเกลือและการบําบัดน้ํา (เครื่องทําความร้อนน้ําเกลือ, เครื่องประปา)

• HVAC & เครื่องเย็นอุตสาหกรรม (เครื่องปรับความหนาว/เครื่องปรับความร้อน)
