ท่อท่อเหล็กไร้สแตนเลสท่อท่อคลื่นแข็งสําหรับบริการแก๊สที่มีเกรดแลกเปลี่ยนความร้อนและความทนทานต่อการกัดกร่อน
รายละเอียดสินค้า
ท่อเหล็กไร้ขัดสนต่อการกัดกร่อน
,ท่อสแตนเลสเกรดแลกเปลี่ยนความร้อน
,ท่อเหล็กแม่นยำแบบคลื่นแข็ง

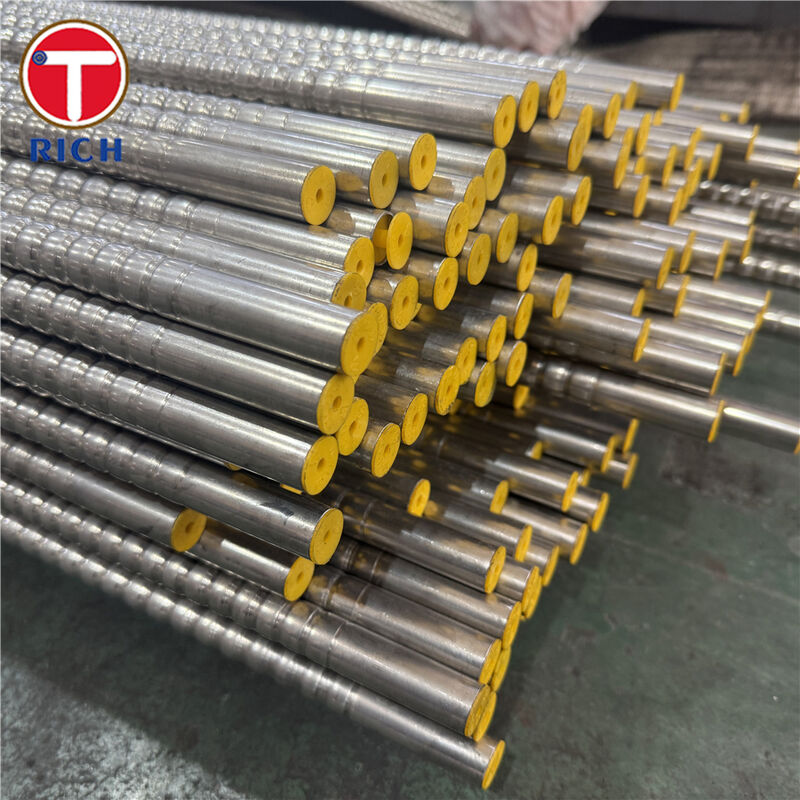

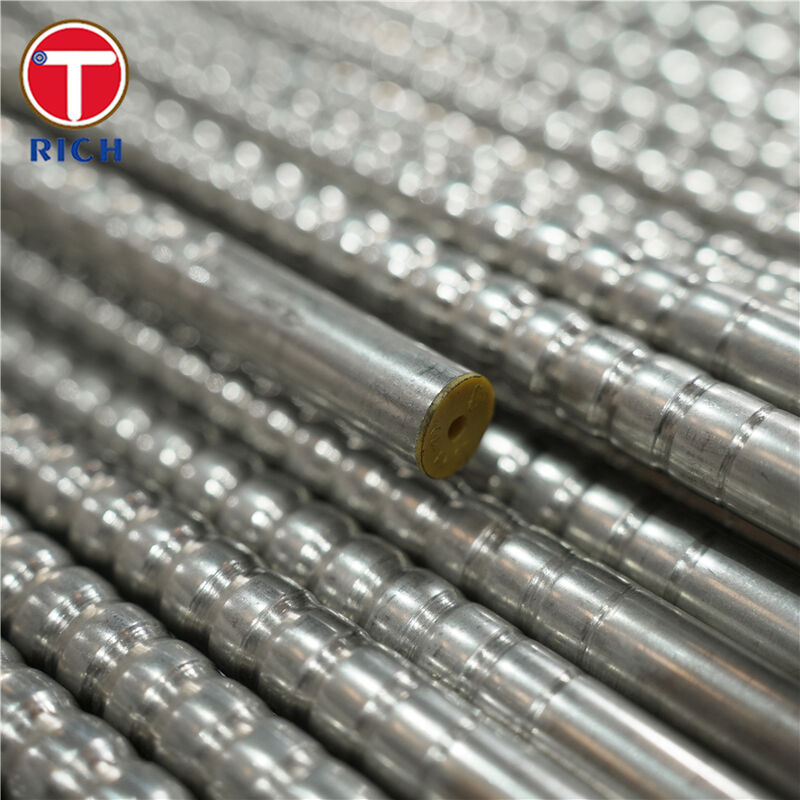

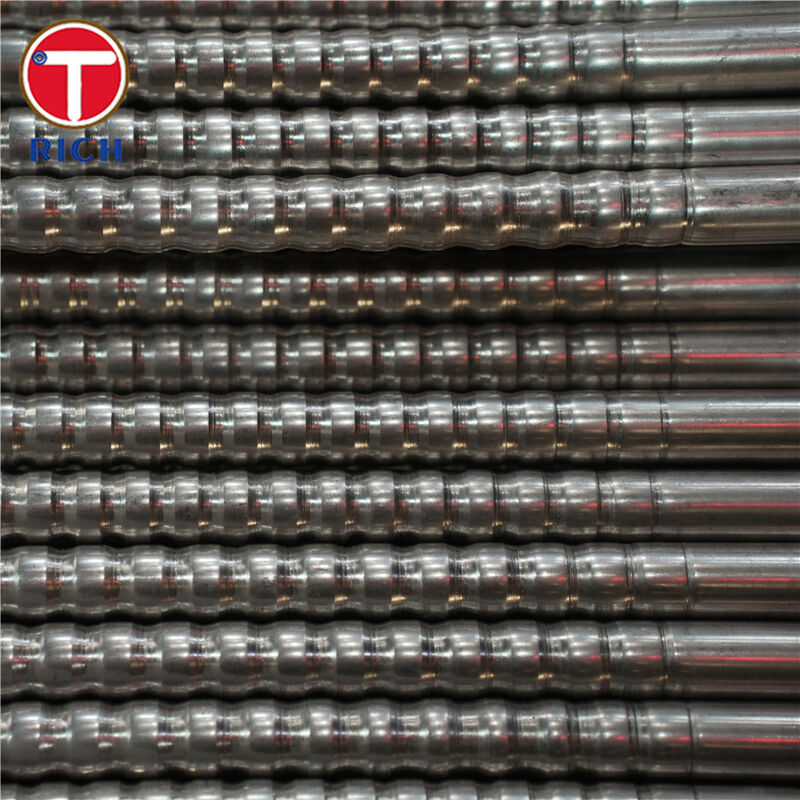

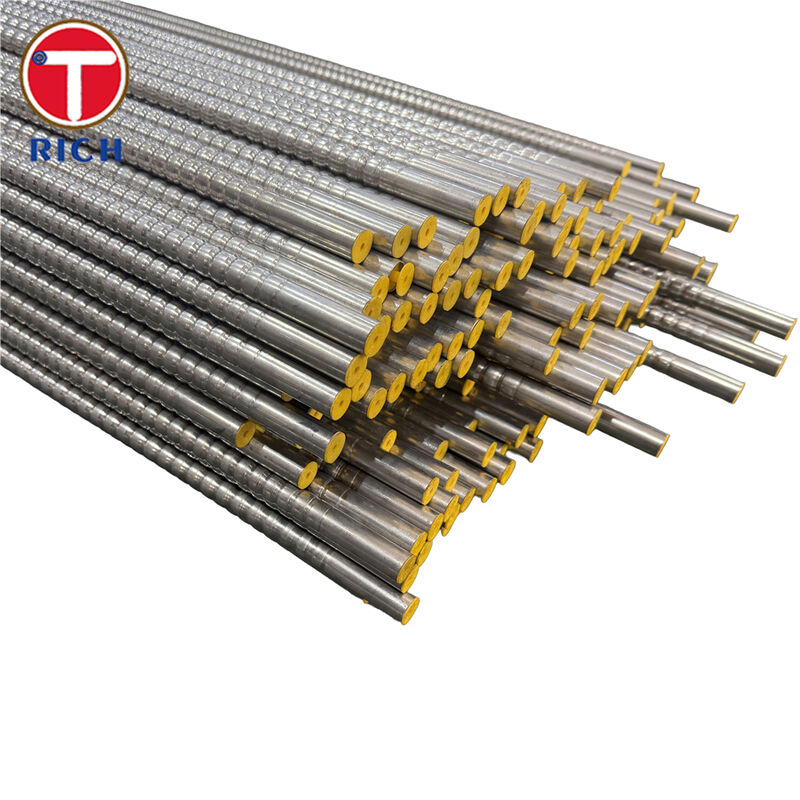

ท่อแลกเปลี่ยนความร้อนลูกฟูกสแตนเลส (ท่อคลื่นแข็ง) สำหรับบริการแก๊ส
วัสดุ
ผลิตภัณฑ์นี้เป็นท่อสแตนเลสลูกฟูกเกรดแลกเปลี่ยนความร้อนแบบแข็ง (ท่อคลื่น) ที่ผลิตจากท่อสแตนเลสไร้รอยต่อ (หรือเชื่อม หากระบุ) จากนั้นจึงขึ้นรูปด้วยรอยลูกฟูกแบบเกลียว/วงแหวนเพื่อเพิ่มประสิทธิภาพการถ่ายเทความร้อน ไม่ใช่ท่อลูกฟูกแบบยืดหยุ่นสำหรับการวางท่อหรือการชดเชยการเคลื่อนที่
ตัวเลือกวัสดุทั่วไป ได้แก่ ASTM A213 TP304/TP304L/TP316/TP316L/TP321 ซึ่งเลือกตามความเสี่ยงจากการกัดกร่อน (คลอไรด์) อุณหภูมิในการทำงาน และข้อกำหนดในการผลิต
ข้อมูลจำเพาะ
-
ประเภทท่อ: ลูกฟูกแข็ง (เกลียวหรือวงแหวน) สำหรับชุดท่อแลกเปลี่ยนความร้อน
-
มาตรฐานท่อฐาน (ทั่วไป): ASTM A213 (ไร้รอยต่อ) / ตัวเลือกเทียบเท่าแบบเชื่อมตามคำขอ
-
ช่วง OD (ทั่วไป): 6–127 มม. (ปรับแต่งได้; สอดคล้องกับช่วงการจัดหา A213 ทั่วไป)
-
ความหนาของผนัง (ทั่วไป): 0.4–12.7 มม. (ปรับแต่งได้)
-
รูปทรงเรขาคณิตของลูกฟูก: ระยะพิทช์ ความลึก มุมเกลียว และรัศมีสันโค้งที่ปรับให้เหมาะกับหน้าที่ (การถ่ายเทความร้อนเทียบกับการลดลงของแรงดัน)
-
สภาพการจัดส่ง: อบอ่อนสารละลาย / ดองหรืออบอ่อนแบบสว่าง ความยาวตรงหรือตามที่ระบุ
คุณสมบัติหลัก
-
ประสิทธิภาพการถ่ายเทความร้อนที่สูงขึ้นโดยการรบกวนชั้นขอบเขตความร้อนและปรับปรุงการผสมใกล้ผนัง
-
ศักยภาพในการออกแบบเครื่องแลกเปลี่ยนขนาดกะทัดรัด (หน้าที่เดียวกันที่มีพื้นที่น้อยกว่า หรือหน้าที่สูงกว่าในพื้นที่เดียวกัน)
-
ความแข็งแกร่งที่เป็นมิตรต่อวิศวกรรมสำหรับแผ่นท่อ แผ่นกั้น และการประกอบชุด (ไม่เหมือนกับท่ออ่อน)
-
ตัวเลือกวัสดุสำหรับการควบคุมอุณหภูมิและการทำให้ไวต่อความรู้สึก (เช่น 304L/316L คาร์บอนต่ำ; 321 เสถียร)
ข้อดีของเรา
-
การทำลูกฟูกจะช่วยปรับปรุงการถ่ายเทความร้อนได้จริงหรือ?
ใช่—ท่อลูกฟูกช่วยเพิ่มความปั่นป่วนใกล้ผนังและสามารถเพิ่มค่าสัมประสิทธิ์การถ่ายเทความร้อนได้อย่างมากเมื่อเทียบกับท่อเรียบ -
แล้วการลดลงของแรงดันล่ะ—มันจะสูงเกินไปหรือไม่?
ท่อที่ได้รับการปรับปรุงเกี่ยวข้องกับการแลกเปลี่ยนการถ่ายเทความร้อนเทียบกับการลดลงของแรงดันเสมอ ดังนั้นเราจึงออกแบบระยะพิทช์/ความลึกของลูกฟูกให้ตรงกับการอนุญาต ΔP ของคุณ -
การทำลูกฟูกช่วยเพิ่มความเสี่ยงในการสั่นสะเทือนในชุดท่อหรือไม่?
การสั่นสะเทือนของชุดเป็นข้อกังวลที่ทราบกันดีของเปลือกและท่อ การออกแบบเครื่องแลกเปลี่ยนท่อลูกฟูกสามารถให้การถ่ายเทความร้อนที่ดีขึ้นและลดการสั่นสะเทือนของชุดท่อภายใต้การกำหนดค่าบางอย่าง -
นี่คือท่อลูกฟูกแบบยืดหยุ่นหรือไม่?
ไม่—นี่คือท่อแลกเปลี่ยนความร้อนแบบแข็งที่ตั้งใจจะติดตั้งถาวรในเครื่องแลกเปลี่ยน (แผ่นท่อ/แผ่นกั้น) -
คุณมั่นใจในความน่าเชื่อถือและความสม่ำเสมอได้อย่างไร?
-
ท่อฐานผลิตตามมาตรฐานท่อที่ได้รับการยอมรับ (ทั่วไป: ASTM A213)
-
กระแสวน/UT, PMI, การตรวจสอบมิติ และการทดสอบการรั่วไหลของน้ำ/อากาศตามข้อกำหนดของโครงการ
-
การตรวจสอบรูปทรงเรขาคณิตของลูกฟูก (ระยะพิทช์/ความลึก) รวมถึงการควบคุมกระบวนการขึ้นรูปเพื่อหลีกเลี่ยงการทำให้บางลงเกินขีดจำกัดที่ตกลงกันไว้
องค์ประกอบทางเคมี
| เกรด | C (สูงสุด) | Mn (สูงสุด) | P (สูงสุด) | S (สูงสุด) | Si (สูงสุด) | Cr | Ni | Mo | Ti |
|---|---|---|---|---|---|---|---|---|---|
| TP304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0–20.0 | 8.0–11.0 | — | — |
| TP304L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0–20.0 | 8.0–12.0 | — | — |
| TP316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0–18.0 | 10.0–14.0 | 2.00–3.00 | — |
| TP316L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0–18.0 | 10.0–14.0 | 2.00–3.00 | — |
| TP321 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 17.0–19.0 | 9.0–12.0 | — | 5(C+N)–0.70 |
คุณสมบัติทางกล
| เกรด | ความต้านทานแรงดึง (ต่ำสุด) | ความแข็งแรงของผลผลิต (ต่ำสุด) | การยืดตัว (ต่ำสุด) | ความแข็ง (สูงสุด) |
|---|---|---|---|---|
| TP304 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP304L | 485 MPa | 170 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP316 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP316L | 485 MPa | 170 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP321 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
มาตรฐาน ASTM: ASTM A213
-
EN: EN 10216-5
-
GOST: การสั่งซื้อท่อสแตนเลสทั่วไปใช้เกรดเช่น 12X18H10T
-
JIS: JIS G3463
-
GB: GB/T 13296
พื้นที่ใช้งาน
อุตสาหกรรมทั่วไป: เครื่องทำความเย็น/เครื่องทำความร้อนแก๊ส, คอนเดนเซอร์, เครื่องระเหย, เครื่องกู้คืน และการกู้คืนความร้อนจากของเสีย
ใช้ที่ไหน: เครื่องแลกเปลี่ยนท่อในท่อ, ชุดเปลือกและท่อ (เมื่อ ΔP อนุญาต) และการอัพเกรดหน้าที่ขนาดกะทัดรัดโดยไม่มีครีบ
ถาม: คุณเป็นบริษัทการค้าหรือผู้ผลิต?
ตอบ: ผู้ผลิต สามารถทำการค้าได้ด้วย
ถาม: ระยะเวลาในการจัดส่งของคุณนานเท่าไร?
ตอบ: โดยทั่วไปแล้ว จะใช้เวลา 10-15 วันหากสินค้าอยู่ในสต็อก หรือใช้เวลา 30-40 วันหากสินค้าไม่อยู่ในสต็อก
เป็นไปตามปริมาณ
ถาม: คุณให้ตัวอย่างหรือไม่? ฟรีหรือเพิ่มเติม?
ตอบ: ใช่ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องจ่ายค่าขนส่ง
ถาม: เงื่อนไขการชำระเงินของคุณคืออะไร?
ตอบ: การชำระเงิน=2000USD, 30% T/T ล่วงหน้า ยอดคงเหลือก่อนจัดส่ง
หากคุณมีคำถามอื่น ๆ โปรดติดต่อฉัน
-
