สถานที่กำเนิด:
เจ้อเจียง/จีน
ชื่อแบรนด์:
TORICH
ได้รับการรับรอง:
ISO9001 ISO 14001 TS16949
หมายเลขรุ่น:
ท่อสเตนเลสรูปตัว U
วิดีโอ
วิดีโอ
วิดีโอ

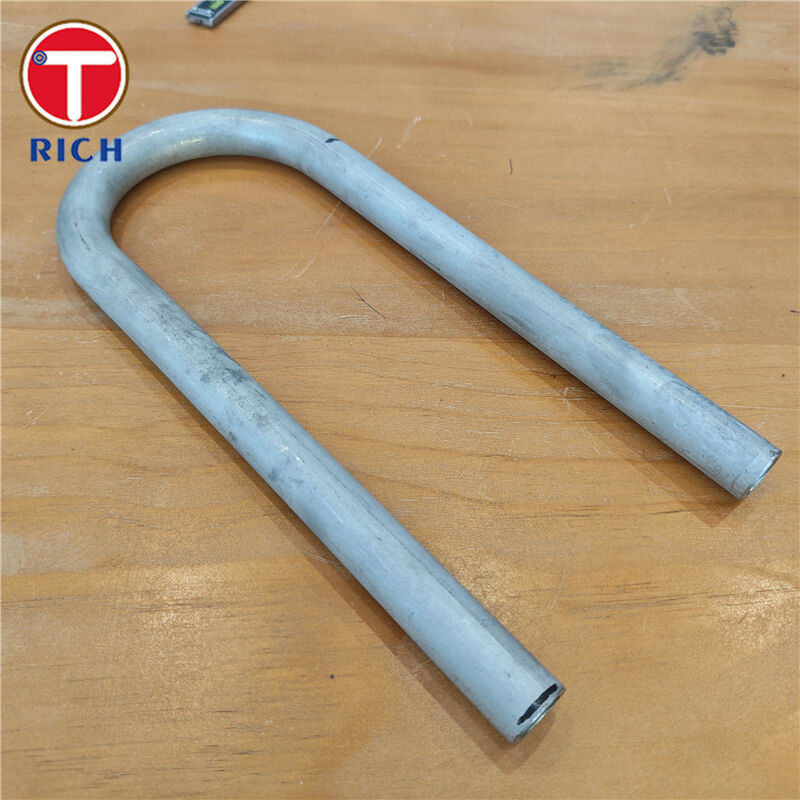

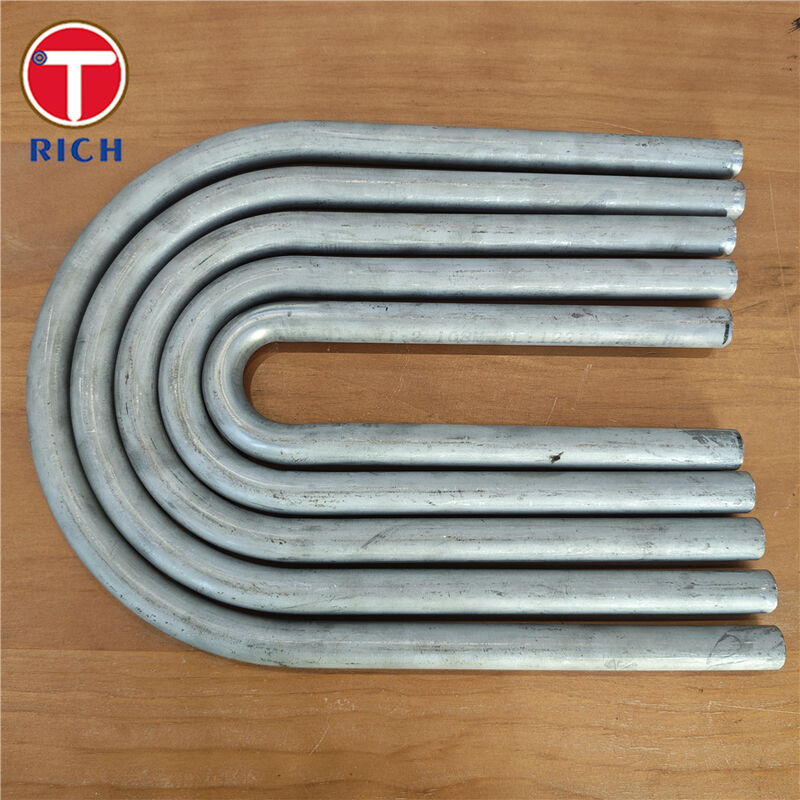

ท่อสแตนเลสรูป U (ท่อบิด U) ผลิตโดยการบิดเย็นท่อแลกเปลี่ยนความร้อนสแตนเลสที่ไม่มีรอยต่อหรือผสมผสานเป็นรูปร่าง U หรือหลาย U ที่แม่นยําตามด้วยการลดความเครียด หรือการผสมละลายตามที่ต้องการพวกเขาถูกออกแบบให้กับเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ, เครื่องปรับความร้อน, เครื่องปั่นและเครื่องทําความร้อนน้ําอาหารที่ทํางานภายใต้อุณหภูมิและความดันสูงและถูกผลิตโดยทั่วไปในประเภท austenitic เช่น TP304/304L, TP316/316L และ TP321 ตามมาตรฐานเช่น ASTM A213 หรือรายละเอียดที่เกี่ยวข้อง
วัสดุพื้นฐาน
สแตนเลสไร้ขัด austenitic: ASTM A213 TP304, TP304L, TP316, TP316L, TP321
ตัวเลือกอื่น ๆ ตามคําขอ: สแตนเลสสแตนเลสที่มีสแตนเลสสูงกว่า สแตนเลสสแตนเลสดุเพล็กซ์ สแตนเลสนิเคิล
ระยะมิติ (ความสามารถทั่วไป)
กว้างด้านนอก (OD): ประมาณ 12.7 ′′ 38.1 mm (1⁄2" ′′ 11⁄2"), ขนาดใหญ่ขึ้นตามคําขอ
ความหนาของผนัง (WT): ประมาณ 0.70×4.0 mm
วงจรโค้ง (CLR):
ขั้นต่ํา: ปกติ ≥1.5 × OD
ขนาดสูงสุด: สูงสุดประมาณ 1500~1700 มิลลิเมตร ขึ้นอยู่กับ OD และเกรด
ความยาวขาตรง: สูงถึงประมาณ 12,000 มิลลิเมตร
ความยาวสูงสุดต่อท่อ U: สูงสุดประมาณ 27,000 ∼ 30,000 มม.
เส้นทางการผลิต
หลอดแม่: หลอดแลกเปลี่ยนความร้อนจากสแตนเลสที่ไม่มีรอยต่อหรือเชื่อม
การบิด: การบิดเย็นถึงรัศมีและความยาวขาที่กําหนดไว้ (โดยทั่วไปเป็นไปตาม TEMA / DIN 28179)
การรักษาด้วยความร้อน:
การเผาผลาญสารละลายหรือการบรรเทาความเครียดหลังจากบิดสําหรับคุณภาพ austenitic ไม่ржаวนเมื่อต้องการโดยกฎหมายหรือลูกค้า
การทําปลาย: หมัก, หมักสดใส, หรือเคลือบด้วยเครื่องจักร OD ตามที่กําหนด
ปลาย: ธรรมดา, ผ่า หรือเตรียมสําหรับการเชื่อมท่อต่อแผ่นท่อ
ความต้านทานต่อการกัดกร่อนที่ดีเยี่ยมในน้ํา, คัน, สารเคมีหลายชนิด และสื่อโรงชําระน้ํามัน / สารเคมีน้ํามัน โดยเฉพาะใน TP316/316L และ TP321
ความสามารถในอุณหภูมิสูงสําหรับการทํางานในเครื่องปั่นและเครื่องแลกเปลี่ยนความร้อน โดยมีคุณสมบัติทางกลที่มั่นคงในอุณหภูมิการทํางานที่สูงขึ้น
การจัดวางผังที่คอมพัคต์ด้วยการออกแบบรูปร่าง U, ลดความยาวของ exchanger และอนุญาตให้มีการขยายความร้อนโดยไม่ต้องต่อขยาย
การควบคุมการโค้งอย่างเข้มงวด (รัศมี, การลดผนัง, ความละเอียด) เพื่อรักษาความสมบูรณ์แบบของความดันและผลประกอบการไหลที่โค้ง
การผลิตที่ติดตามได้อย่างเต็มที่ ด้วยการทดสอบความดัน และการตรวจสอบที่ไม่ทําลายล้าง ตามมาตรฐานสากล
การลดผิวและการบิดเบือนส่วนข้ามเป็นปัญหาหลักของวิศวกรรมในท่อบิดเย็นเพราะผนังภายนอกของโค้งมักจะบาง ขณะที่ผนังภายในหนาขึ้นและส่วนที่กลายเป็นเล็กน้อยโอวาล.
เราออกแบบขั้นตอนการบิด เพื่อให้ผนังบางในบิด ภายในเปอร์เซ็นต์ที่ควบคุมได้ต่ําของผนังเดิม และไข่ภายในขอบเขต ODสอดคล้องกับรายละเอียดของเครื่องแลกเปลี่ยนความร้อนทั่วไปสําหรับท่อ U-bent.
เครื่องมือบิด, mandrels, และการปรับน้ํามันถูกเลือกให้เหมาะสมกับ OD / WT และเกรด, ลดความเครียดท้องถิ่นและป้องกันการชื้น.

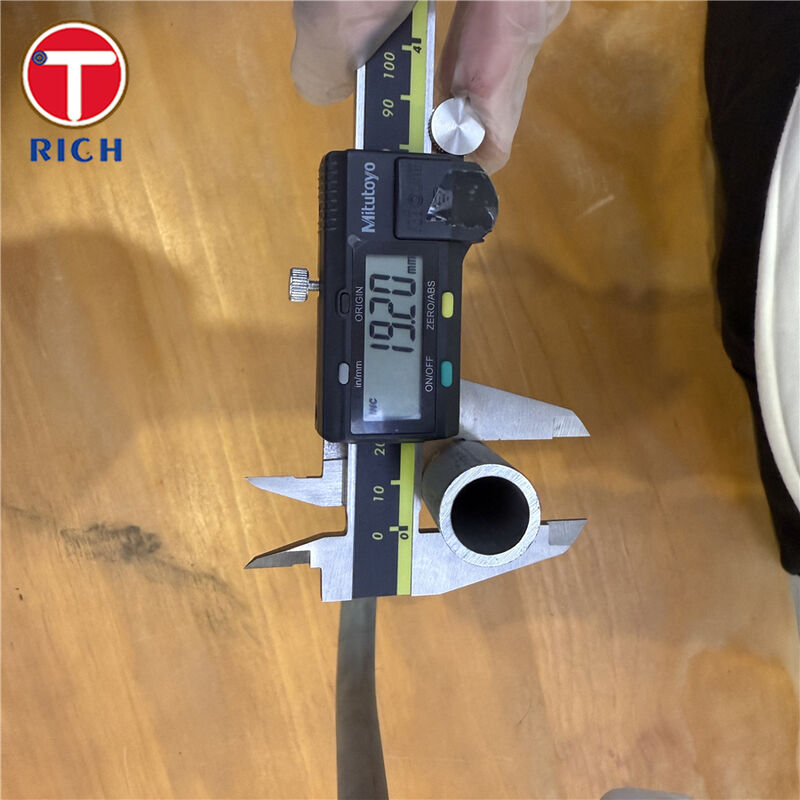

แต่ละชุดจะถูกตรวจสอบมิติที่โค้ง (OD, WT, ช่องไข่) เพื่อให้ท่อจะเข้ากับรูในแผ่นท่อและตอบสนองความต้องการความดันกระบวนการ
การบิดแบบเย็นนําความเครียดที่เหลือเข้ามา และสามารถลดความต้านทานต่อการกัดกร่อนได้ หากความเครียดสูงถูกทิ้งไว้ในวัสดุ
สําหรับท่อ U สแตนเลส austenitic เราใช้การผสมผสานของสารละลายหรือการรักษาความร้อนเพื่อบรรเทาความเครียดหลังจากบิดเมื่อต้องการโดยลูกค้าหรือกฎหมาย
การบํารุงความร้อนจะดําเนินการในเตาอบที่ควบคุมหรือด้วยวิธีการต่อต้านไฟฟ้า, เช่นที่ใช้โดยทั่วไปโดยผู้ผลิตหลอด U ใหญ่.
คุณสมบัติทางกลและการเกรดหลังการบิดจึงได้รับการฟื้นคืนสู่ระดับที่กําหนดในมาตรฐานหลอดพื้นฐาน (เช่น ASTM A213)
ผู้ใช้งานปลายมักต้องการความสอดคล้องกับมาตรฐานท่อที่รู้จักกันดีและรหัสการออกแบบ exchanger เราสามารถจําหน่ายท่อบิด U ตาม:
ASTM / ASME
ASTM A213 / ASME SA213 สําหรับท่อแลกเปลี่ยนความร้อน austenitic สแตนเลสที่ไม่มีรอยต่อ (TP304/304L, TP316/316L, TP321, TP347H ฯลฯ)
ASTM A249 / ASME SA249 สําหรับหลอดหม้อออสเตนไทม์และหลอดแลกเปลี่ยนความร้อนที่เชื่อม
ASTM A688 / ASTM A803 สําหรับหลอดบิดแบบ U ประเภทเครื่องทําความร้อนน้ําอาหาร ที่ใช้สแตนเลส austenitic ที่เชื่อมหรือไม่มีรอย
EN / DIN
EN 10216-5 สําหรับท่อไร้สแตนเลสที่ไม่มีรอยต่อสําหรับความดันและความทนทานต่อการกัดกร่อน
EN 10217-7 สําหรับท่อความดันแบบไร้ขัดเหล็กที่เชื่อม
DIN 28179 / DIN 28180 สําหรับเจอเมทรีการบิด U และความละเอียดมิติในเครื่องแลกเปลี่ยนความร้อนแบบท่อ
กอสท
GOST 9941 ท่อเหล็กดัดเหล็กสําหรับการใช้งานทนทานต่อการกัดกรอง รวมถึงการใช้งานในเครื่องแลกเปลี่ยนความร้อน
JIS
JIS G3463 ท่อเหล็กไร้ขัดสําหรับเครื่องปั่นและเครื่องแลกเปลี่ยนความร้อน
GB (จีน)
GB/T 13296 ท่อเหล็กไร้สแตนเลสที่ไม่มีรอยต่อสําหรับเครื่องปั่นและเครื่องแลกเปลี่ยนความร้อน
GB/T 14976 ท่อสแตนเลสไร้รอยต่อสําหรับการขนส่งของเหลว เมื่อกําหนดให้บริการด้านท่อกระบวนการ
ทําให้ท่อรูป U สามารถนําเสนอให้ตรงกับโครงการนานาชาติส่วนใหญ่และความต้องการของกฎหมาย
ท่อถูกทดสอบด้วยไฟฟ้าแบบไฮดรอสตติกหรือไม่ทําลาย (คลื่นหมุนเวียน, ยูทราซอนิค) บนแต่ละชิ้น ตามที่อนุญาตในมาตรฐานท่อที่ใช้ได้
การทดสอบเพิ่มเติม เช่น การทดสอบการเกรดระหว่างเมล็ด, PMI, และการตรวจสอบความแข็งแรงสามารถถูกจัดให้บริการสําหรับบริการที่สําคัญ
ใบรับรองการทดสอบโรงงาน (เช่น EN 10204 3.1) จําหน่าย, ครอบคลุมจํานวนความร้อน, เกรด, ขนาด, NDT, และสถานะการรักษาความร้อน.
สําหรับน้ําทั่วไป, คัน, และสื่อที่มีคลอริดต่ําหลายชนิด, TP304/TP304L เป็นปกติเพียงพอ.
สําหรับสารเคมีที่มีคลอริดหรือรุนแรงเบา TP316/TP316L เป็นทางเลือกที่ปลอดภัยกว่าโดยทั่วไป เนื่องจากสารโมลิบเดนัมที่มีและความทนทานต่อการเจาะที่ดีขึ้น
สําหรับการใช้งานในอุณหภูมิที่สูงขึ้นที่มีการหมุนเวียนทางความร้อนบ่อย ๆ TP321 (Ti-stabilized) หรือ TP347H มักถูกเลือก
| เกรด | มาตรฐาน | Cmax (%) | Si max (%) | Mn แม็กซ์ (%) | Pmax (%) | Smax (%) | Cr (%) | นิ (%) | โม (%) |
|---|---|---|---|---|---|---|---|---|---|
| TP304 | ASTM A213 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 180.020 บาท0 | 80.0 ราคา 10.5 | รางวัล |
| TP304L | ASTM A213 | 0.035 | 1.00 | 2.00 | 0.045 | 0.030 | 180.020 บาท0 | 80.012 บาท0 | รางวัล |
| TP316L | ASTM A213 | 0.035 | 1.00 | 2.00 | 0.045 | 0.030 | 160.0180 | 100.0140 | 2.0 ละ 30 |
| TP316 | ASTM A213 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 160.0180 | 100.0140 | 2.0 ละ 30 |
| TP321 | ASTM A213 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 170.0 ราคา 19.0 | 90.012 บาท0 | รางวัล |
| เกรด | มาตรฐาน | ความแข็งแรงในการดึง นาที (MPa) | ความแข็งแรงของแรงผลิต นาที (MPa) | ความยาว min (%) | ความแข็งแรงสูงสุด (HBW) |
|---|---|---|---|---|---|
| TP304 | ASTM A213 | 515 | 205 | 35 | 192 |
| TP304L | ASTM A213 | 485 | 170 | 35 | 192 |
| TP316L | ASTM A213 | 485 | 170 | 35 | ≈192 |
| TP316 | ASTM A213 | 515 | 205 | 35 | 192 |
| TP321 | ASTM A213 | 515 | 205 | 35 | 192 |
ASTM / ASME
ASTM A213 / ASME SA213 ท่อเหล็กสแตนเลสเฟอริตและออสเตนไทม์ที่ไม่มีรอยต่อสําหรับเครื่องปั่น, เครื่องทําความร้อนสูงและเครื่องแลกเปลี่ยนความร้อน
ASTM A249 / ASME SA249 ผสมผสานหม้อออสเตนิต, เครื่องอบอุ่น, เครื่องแลกเปลี่ยนความร้อน และท่อคอนเดนเซอร์
ASTM A688 / ASTM A803 ท่อเครื่องทําความร้อนน้ําอาหารและท่อบิด U austenitic และ ferritic ไม่ржаมี
EN / DIN
EN 10216-5 ท่อสแตนเลสไร้รอยต่อสําหรับความดัน
EN 10217-7 รางท่อเหล็กไร้ขัดเหล็กที่เชื่อมสําหรับวัตถุใช้แรงกด
DIN 28179 / DIN 28180 ท่อและ U-บิดสําหรับเครื่องแลกเปลี่ยนความร้อนแบบท่อ; ขนาด, วัสดุและความอดทนในการบิด
กอสท
GOST 9941 ✅ ท่อเหล็กไร้ขัดเหล็กจากเหล็กทนทานต่อการกัดกร่อนที่ใช้อย่างแพร่หลายในตลาด CIS สําหรับเครื่องแลกเปลี่ยนความร้อนและอุปกรณ์กระบวนการ
JIS
JIS G3463 ท่อสแตนเลสสําหรับเครื่องปั่นและเครื่องแลกเปลี่ยนความร้อน
GB (จีน)
GB/T 13296 ท่อสแตนเลสไร้รอยต่อสําหรับเครื่องปั่นและเครื่องแลกเปลี่ยนความร้อน
GB/T 14976 ท่อสแตนเลสไร้รอยต่อสําหรับขนส่งของเหลว
เนื่องจากความทนทานต่อการกัดกร่อนสูง ความสามารถในการอุณหภูมิ และจุฬาศาสตร์ที่คอมพัคต์ ท่อรูปร่าง U สแตนเลสถูกใช้อย่างมากใน:
เครื่องแลกเปลี่ยนความร้อนแบบกระเป๋าและหลอด
เครื่องปรับความหนาวและเครื่องทําความร้อนน้ํา
เครื่องปั่นความร้อนจากอุปกรณ์เสีย และเครื่องปั่นความร้อนด้วยไฟ
โรงไฟฟ้าและหน่วยฟื้นฟูความร้อนจากพลังงานที่เกิดใหม่
อุปกรณ์กระบวนการนิวเคลียร์และปิโตรเคมี
A: ผู้ผลิต,ยังสามารถทําการค้า.
A: โดยทั่วไป,มัน 10-15 วันถ้าสินค้ามีในคลัง,หรือมัน 30-40 วันถ้าสินค้าไม่ได้ในคลัง,
มันขึ้นอยู่กับปริมาณ
ตอบ: ครับ เราสามารถนําเสนอตัวอย่างฟรี แต่ต้องจ่ายค่าจัดส่ง
A: การชําระ <= 2000USD, 100% ล่วงหน้า การชําระ>= 2000USD, 30% T / T ล่วงหน้า, เงินสมดุลก่อนการจัดส่ง
