สถานที่กำเนิด:
ประเทศจีน
ชื่อแบรนด์:
Torich
ได้รับการรับรอง:
ISO9001 ISO 14001 TS16949
หมายเลขรุ่น:
ASTM B338 Gr2
วิดีโอ

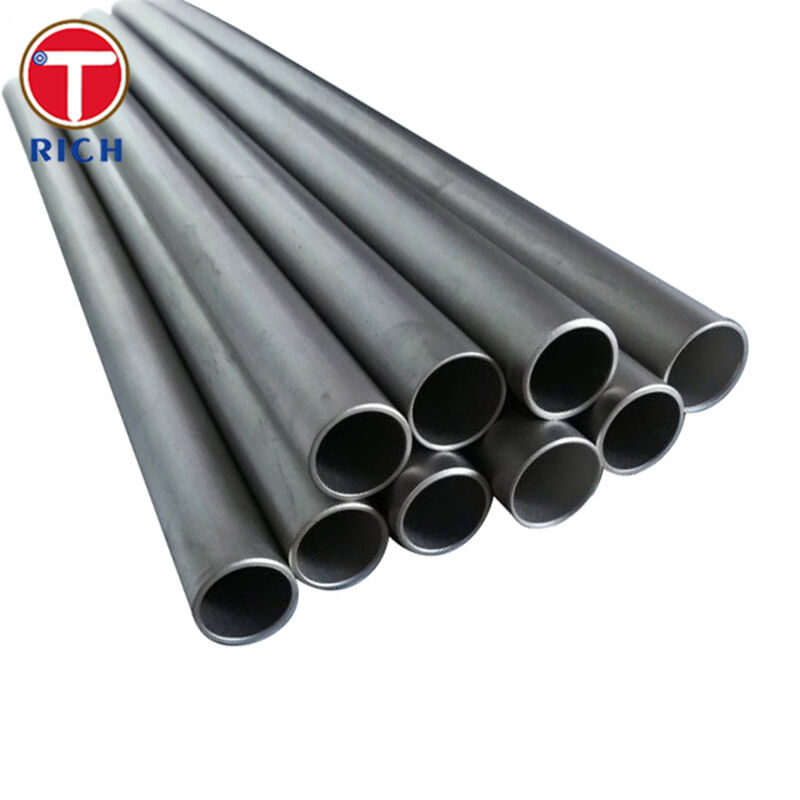

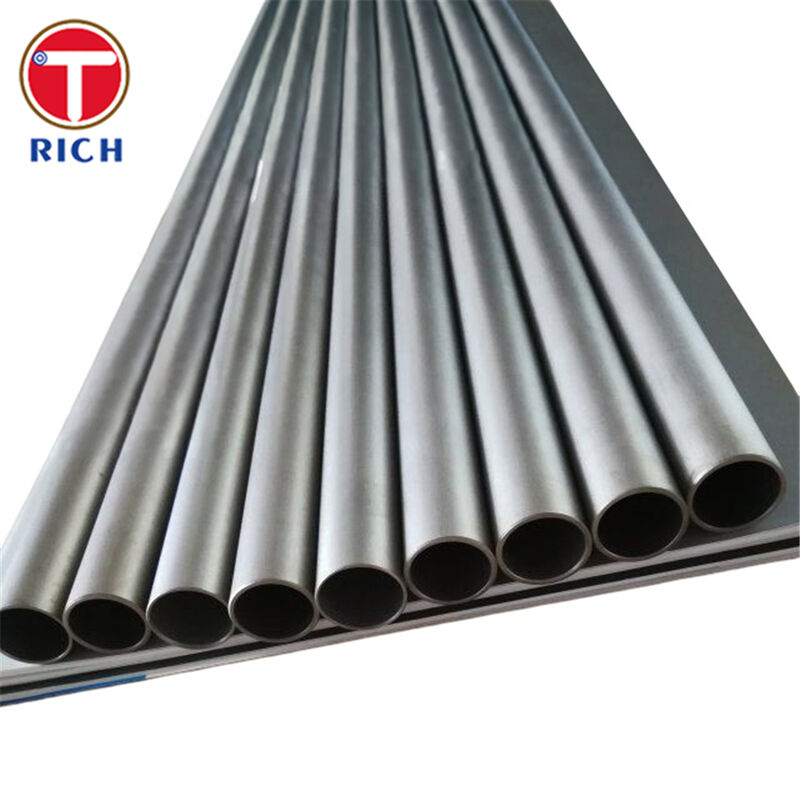

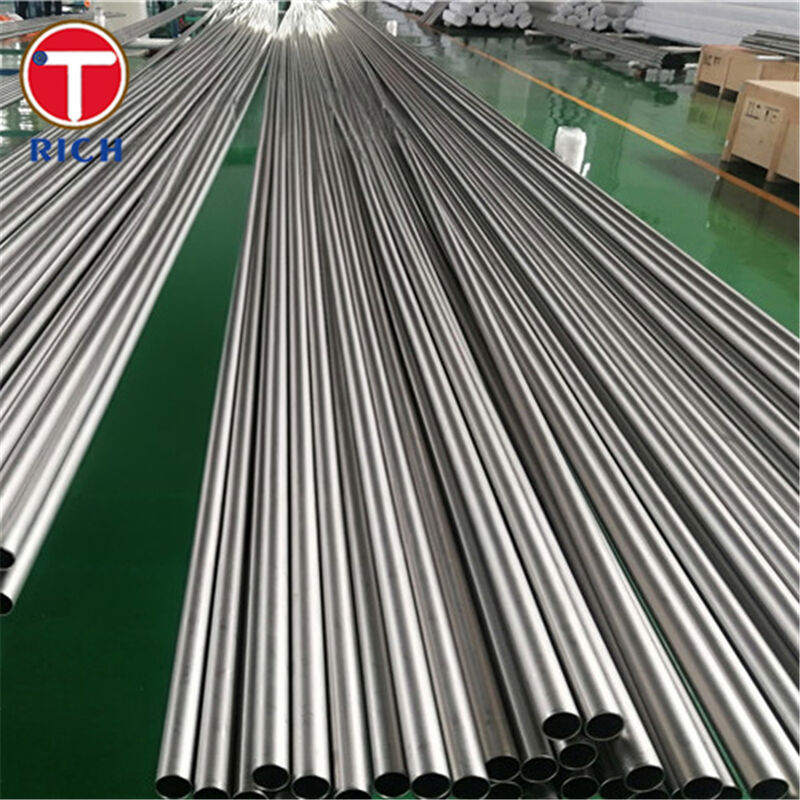

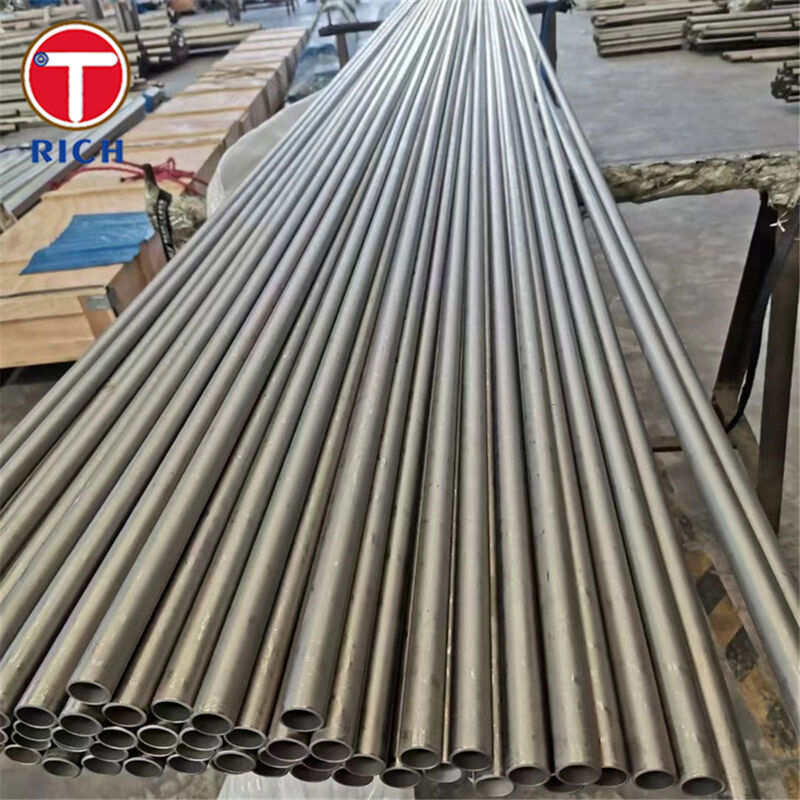

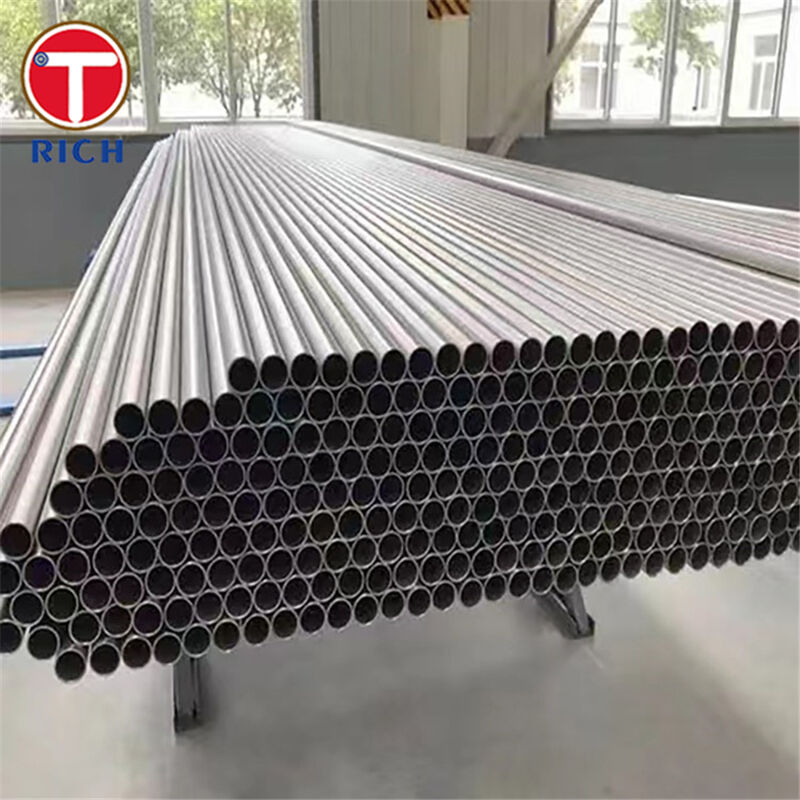

ASTM B862 ท่อไทเทเนียมเกรด 2 เป็นผลิตภัณฑ์ท่อไทเทเนียมที่บริสุทธิ์ในทางพาณิชย์ที่ออกแบบมาเพื่อการรับใช้ในการถ่ายทอดความร้อนที่ทนทานต่อการกัดสนิม โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่น้ําทะเล, คลอรีด, น้ําเกลือคลอรีนแบบชื้น, กรดอินทรีย์, หรือสื่อออกซิเดนทําให้เหล็กไร้ขัดหรือทองแดง-นิกเกิลไม่น่าเชื่อถือ เกรด 2 / UNS R50400 ให้ความสมดุลที่ดีที่สุดของความต้านทานต่อการกัดกรอง, การปรับปรุง,และความแข็งแรงปานกลาง, ความแข็งแรงในการยืดอย่างต่ําสุดของ ASTM 345 MPa, ความแข็งแรงในการผลิต 275 MPa, และความยืดของ 20% ในสภาพการเผาไหม้
| รายการ | คําอธิบาย |
|---|---|
| วัสดุ | ทิตาเนียมบริสุทธิ์ทางการค้า |
| มาตรฐาน | ASTM B862 Gr.2; ASTM B338 / ASTM B861 สามารถใช้ได้สําหรับความต้องการของท่อแลกเปลี่ยนความร้อนที่ไม่มีรอยต่อ |
| เกรด | เกรด 2 / UNS R50400 |
| กว้างภายนอก | 9.5-24.4 มิลลิเมตร ระยะท่อแบบปกติที่ไม่มีรอยต่อ; ขนาดอื่นตามคําขอ |
| ความหนาของผนัง | 0.7-4.0 มิลลิเมตร ระยะท่อแบบปกติที่ไม่มีรอยต่อ; ผนังขั้นต่ําหรือผนังเฉลี่ยที่มี |
| ความยาว | 1-12 เมตร ตัดตามความยาว ความยาวของโครงการสามารถปรับเปลี่ยนได้ |
| ระยะความอดทน | ความละเอียด OD / WT ตาม ASTM B338, ASTM B861 หรือภาพวาดการซื้อ |
| ความตรง | ควบคุมโดยการม้วนเย็น, การขัดขวางและการตรวจสอบสุดท้าย; มีความอนุญาตในการขัดขวางเฉพาะโครงการ |
| สภาพผิว | ลดเย็น ลดเย็นและผสมผสาน ผสมกรด ผสมผสาน หรือล้างใส |
| การรักษาความร้อน | ผสมผสมผสมผสมผสมผสมผสมผสมผสมผสม |
| การตรวจสอบ | การวิเคราะห์ทางเคมี, การทดสอบความยืด, การตรวจสอบมิติ, การตรวจสอบพื้นผิว, การทดสอบทางไฮโดรสตติก / พนูเมติก / หมุนเวียน / อัลตรัสซอน ตามที่กําหนด |
| อสังหาริมทรัพย์ | มูลค่าแม่นยํา / ความต้องการ |
|---|---|
| การกําหนด UNS | R50400 |
| ความหนาแน่น | 4.51 g/cm3 |
| ความแข็งแรงในการดึง ASTM B338 นิติ | 345 MPa / 50 ksi |
| ความแข็งแรงของ ASTM B338 ความเข้มข้น 0.2% | 275-450 MPa / 40-65 ksi |
| การยืดของ ASTM B338 นิยม | 20% ใน 50 มม. |
| ขอบเขตทางเคมี: Fe | ≤0.30% |
| ขั้นต่ําสารเคมี: O | ≤0.25% |
| ขั้นต่ําสารเคมี: H | ≤ 0.015% |
| ความสามารถในการนําความร้อน | ประมาณ 22 W/m* °C ในอุณหภูมิห้อง |
| ความต้านทานต่อการบกพร่องและการกัดกร่อนของน้ําทะเล | น้ําทะเลไหลสูงถึงประมาณ 40 m/s โดยมีผลกระทบทางกายภาพน้อย |
| เบอร์อ้างอิงการกัดกร่อนในช่องแตก | ทิตาเนียม CP ปกติไม่แสดงให้เห็นถึงการกัดแยกในสารละลายเกลือที่ต่ํากว่า 80 °C ไม่ว่าจะเป็น pH รวมถึงสภาพที่มีสัดส่วนคลอเรนสูงเกิน |
| การนําการขยายแผ่นท่อ | ประมาณ 10% การลดผนังโดยทั่วไปแนะนําสําหรับความแข็งแรงดึงออกที่ดีที่สุด |
| ความกังวลของผู้ซื้อ | การ ปกครอง ที่ มี ประโยชน์ |
|---|---|
| "ASTM B862 ถูกต้องสําหรับท่อแลกเปลี่ยนความร้อนที่ไม่มีสายไหม?" | เราป้องกันการไม่ตรงกันตามมาตรฐานในระยะคํานวณ ASTM B862 สําหรับท่อไทเทเนียม welded หากผู้ซื้อต้องการท่อแลกเปลี่ยนความร้อนที่ไม่มีรอยจริงเราอ้างอิง ASTM B338 หรือ ASTM B861 ร่วมกับเกรด 2 / UNS R50400, ฐานผนัง, วิธีการทดสอบ, และขอบเขตการตรวจสอบ |
| "ไทเทเนียมเกรด 2 จะรอดจากการใช้เคลอริดหรือน้ําทะเลได้มั้ย?" | ทิตาเนียมเกรด 2 ได้ถูกเลือกสําหรับสภาพแวดล้อมที่มีคลอริด, การเย็นน้ําทะเล, น้ําเกลือ, คลอรีนอุ่น, และสื่อการออกซิเดนการกัดกร่อนในช่องแตก, การเกรดจากการบด และการเกรดจากการเกรดจากความเครียดของคลอริด |
| "ท่อสามารถขยายเป็นแผ่นท่อได้หรือไม่ โดยไม่เสี่ยงการรั่วไหล?" | เราควบคุมความอ้วนของผนัง ความสะอาดของผิว และความเรียบการลดผนังประมาณ 10% ใช้เป็นมาตรฐานวิศวกรรมที่ใช้สําหรับความแข็งแรงในการดึงออก. |
| ระบบมาตรฐาน | มาตรฐานที่ใช้ | คําอธิบายสั้น |
|---|---|---|
| ASTM | ASTM B862 | ท่อท่อท่อท่อทองเหลืองและท่อท่อทองเหลืองสําหรับการใช้งานที่ทนทานต่อการกัดกร่อนและอุณหภูมิสูง |
| ASTM | ASTM B338 | หลอดไทเทเนียมที่ไม่มีรอยต่อและเชื่อมสําหรับเครื่องปรับความหนาว, เครื่องระเหยและเครื่องแลกเปลี่ยนความร้อน |
| ASTM | ASTM B861 | หลอดไร้รอยของไทเทเนียมและเหล็กผสมไทเทเนียมสําหรับการใช้งานที่ทนทานต่อการกัดกร่อนและอุณหภูมิสูง |
| ASME | ASME SB-338 / SB-861 / SB-862 | คัดลอกวัสดุที่เทียบเท่ากับเครื่องปั่นและภาชนะความดัน เมื่อการออกแบบโครงการต้องการความสอดคล้อง ASME |
| EN / DIN | วัสดุ DIN 17861 / DIN 17869 / EN7035 | สัญญาณยุโรปสําหรับไทเทเนียม CP เกรด 2 / ท่อและท่อไทเทเนียม |
| JIS | JIS H 4630 / มาตรฐานหลอดไทเทเนียมที่เกี่ยวข้อง | ส่งอ้างอิงท่อไทตานีਅਮญี่ปุ่น โดยต้องสอดคล้องเกรดการสั่งซื้อ |
| GB | GB/T 3624, GB/T 3625, GB/T 26057 | ทิทานีและทุบเหล็กไทตานีของจีน / ทุบอ้างอิง, เลือกตามเส้นทางที่ไม่มีรอยหรือ welded |
| กอสท | มาตรฐานท่อไทเทเนียม GOST ตามโครงการ | ใช้เมื่อเอกสารโครงการ CIS ต้องการการยอมรับตาม GOST |
ท่อคอนเดนเซอร์กระเป๋าและท่อที่เย็นด้วยน้ําทะเลสําหรับโรงไฟฟ้าชายฝั่ง
ท่อไทเทเนียมเกรด 2 ใช้เป็นวัสดุท่อคอนเดนเซอร์ เมื่อน้ําทะเลที่มีคลอริดสูงโจมตีท่อสแตนเลสหรือเหล็กสแตนเลสความเสี่ยงการรั่วไหลที่ลดลงและระยะเวลาการใช้งานที่ยาวนานในระบบน้ําเย็น
เกรดอ้างอิงที่ใช้กันทั่วไปในมาตรฐานของท่อไทเทเนียม ASTM ค่าคือน้ําหนักเปอร์เซ็นต์; ไทเทเนียมคือสมดุล เว้นแต่จะระบุอย่างอื่น
| เกรด | Nmax | C แม็กซ์ | H สูงสุด | Fe แม็กซ์ | สูงสุด | อัล | V | Pd | โม | นี | Ti |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ระดับ 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | -- | -- | -- | -- | -- | เงินเหลือ |
| ระดับ 2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | -- | -- | -- | เงินเหลือ |
| ระดับ 3 | 0.05 | 0.08 | 0.015 | 0.30 | 0.35 | -- | -- | -- | -- | -- | เงินเหลือ |
| ระดับ 7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | 0.12-0.25 | -- | -- | เงินเหลือ |
| ระดับ 12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | -- | 0.2-0.4 | 0.6-0.9 | เงินเหลือ |
คุณสมบัติความยืดที่อุณหภูมิห้อง ในสภาพที่ถูกจัดสรรโดยปกติ
| เกรด | ความแข็งแรงในการดึง นิ้ว | ความแข็งแรง 0.2% ออฟเฟต min. | ความแข็งแรงสูงสุด | ขั้นต่ําความยาว |
|---|---|---|---|---|
| ระดับ 1 | 240 MPa / 35 ksi | 138 MPa / 20 ksi | 310 MPa / 45 ksi | 24% |
| ระดับ 2 | 345 MPa / 50 ksi | 275 MPa / 40 ksi | 450 MPa / 65 ksi | 20% |
| ระดับ 3 | 450 MPa / 65 ksi | 380 MPa / 55 ksi | 550 MPa / 80 ksi | 18% |
| ระดับ 7 | 345 MPa / 50 ksi | 275 MPa / 40 ksi | 450 MPa / 65 ksi | 20% |
| ระดับ 12 | 483 MPa / 70 ksi | 345 MPa / 50 ksi | -- | 18% |
