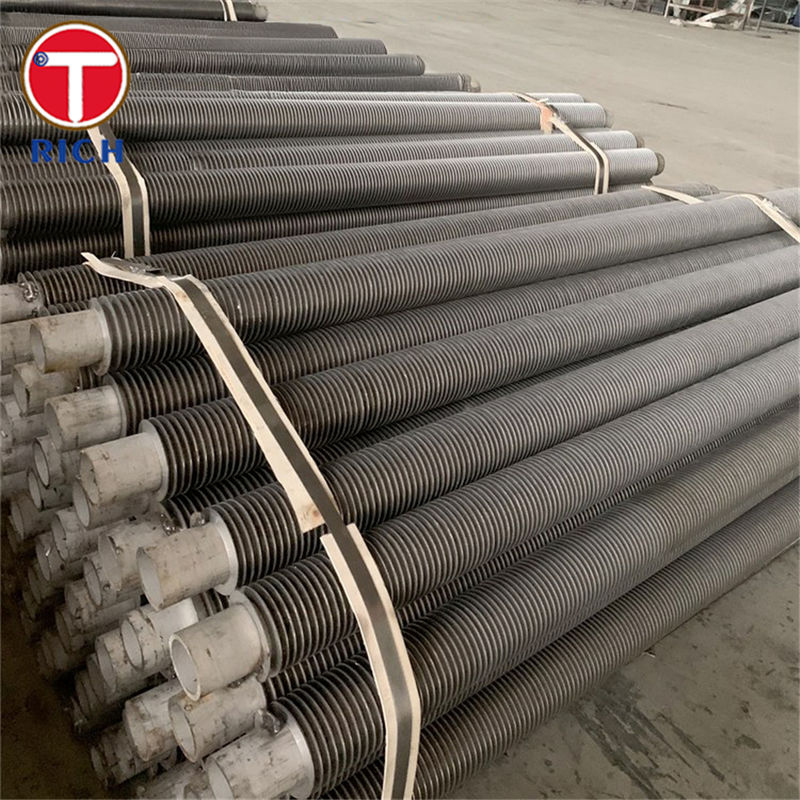

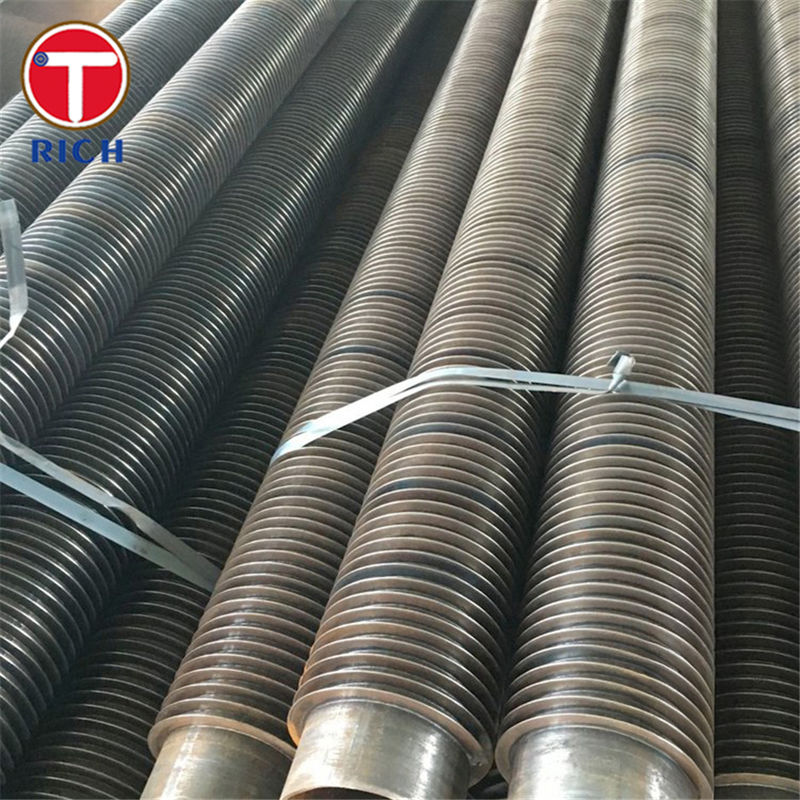

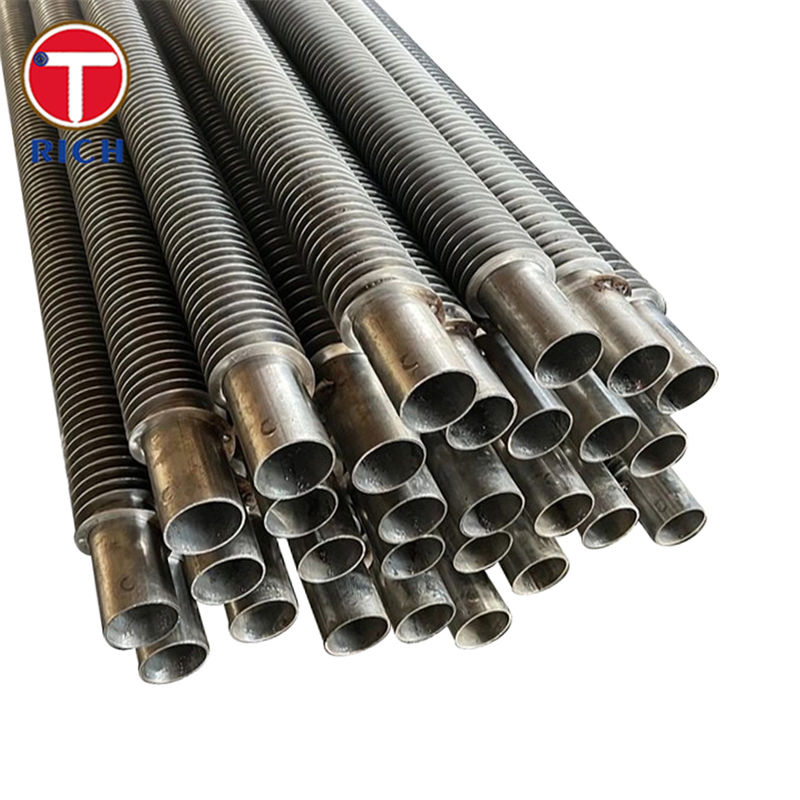

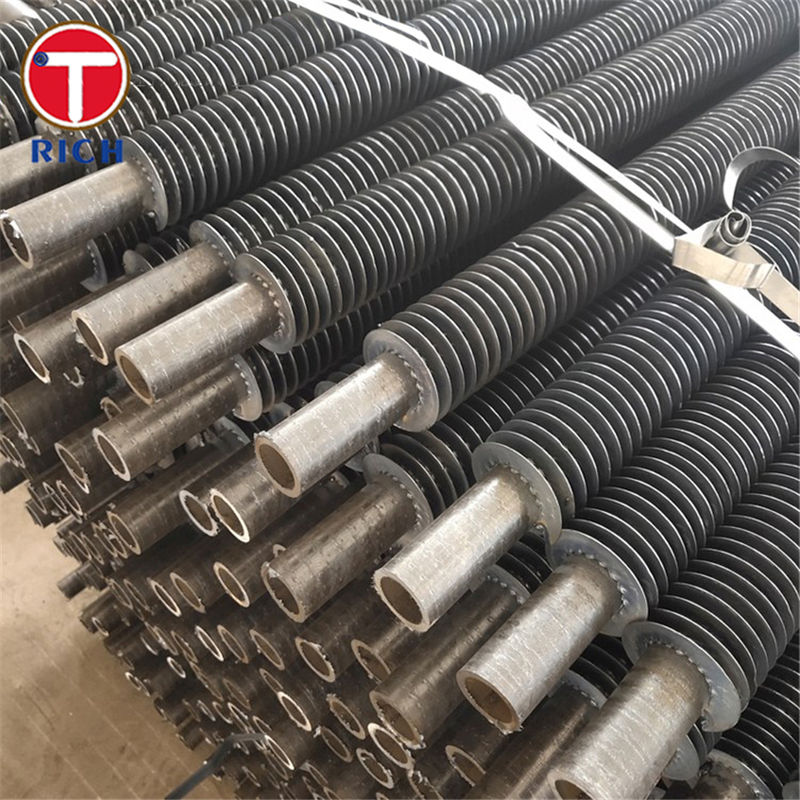

ท่อปีกชนิด L ที่ผูกผูกกัน คาร์บอน LL ชนิดปีกท่อสําหรับเครื่องแลกเปลี่ยนความร้อน

ภาพรวมสินค้า

ท่อปีกชนิด L ที่หุบกัน เรียกว่าท่อปีกชนิด LL หรือท่อปีกเท้า LLเป็นท่อที่มีปีกบิดที่ทรงตัว L กลมรอบท่อฐานเหล็กก๊าบอน และแต่ละขาปีกทับกับขาปีกก่อน. นี้สร้างกองเท้าคู่ที่ครอบคลุมพื้นผิวภายนอกของท่ออย่างสมบูรณ์

สําหรับท่อปีกชนิดคาร์บอน LL ท่อพื้นฐานมักเป็นเหล็กที่มีคาร์บอนต่ําหรือกลาง (เช่น ASTM A179, A192, A210 หรือ A106) โดยไม่มีรอยต่อ ส่วนปีกมักเป็นอลูมิเนียมหรือแผ่นทองแดงการสร้างนี้รวมกันความแข็งแรงและความทนทานต่อแรงกดของเหล็กคาร์บอนกับความสามารถในการนําไฟฟ้าสูงและพฤติกรรมการกัดสนิมที่ดีของปีกที่ไม่ใช่เหล็ก, ทําให้มันเหมาะสมสําหรับการใช้งานแลกเปลี่ยนความร้อนด้านอากาศและแก๊ส

รายละเอียด

การออกแบบและการผลิตแบบทั่วไปสําหรับหลอดปีกชนิด LL ของสแตนเลสคาร์บอน (มูลค่าเป็นตัวชี้แจงและสามารถปรับแต่งได้)

• วัสดุท่อพื้นฐาน (เหล็กก๊าบอน):

  • ASTM / ASME: A179, A192, A210 Gr A1 / Gr C, A106 Gr B

  • EN: EN 10216-2 เกรด เช่น P235GH / P265GH

  • JIS: G3461 STB340

  • GB / GOST: GB/T 5310, GOST 8734/8733

• กว้างนอกของท่อฐาน:

  • ประมาณ 16 51 มิลลิเมตร (สามารถขยายเป็น ~ 73 มิลลิเมตรขึ้นอยู่กับการออกแบบ)

• ความหนาของผนังท่อฐาน:

  • โดยทั่วไป 2.0 ∼ 6.0 มิลลิเมตร สําหรับการใช้งานเครื่องปั่นและเครื่องแลกเปลี่ยนความร้อน

• วัสดุปีก:

  • สารสกัดอลูมิเนียม: 1060, 1070, 1100, 6063 ซีรี

  • แผ่นทองแดงเมื่อต้องการความสามารถในการนําความร้อนที่สูงขึ้นหรือประสิทธิภาพการเกรดที่ดีกว่า

• กณิตศาสตร์ปีก (ประเภท LL):

  • ความสูงของปีก: ถึง ~ 16 mm

  • ความหนาของปีก: ประมาณ 0.4~0.6 มิลลิเมตร (ความหนาอื่นตามคําขอ)

  • ความยาวของปีก: ≥ 2.3 mm (โดยทั่วไป 811 ปีก/นิ้ว ขึ้นอยู่กับการทํางาน)

  • ขาปีก: ผูกก้อน ผูกก้อน ผูกก้อน ผูกก้อน ผูกก้อน ผูกก้อน ผูกก้อน ผูกก้อน

• ความยาวของท่อ:

  • ปกติสูงสุด 12-18 m (ท่อยาวกว่าหรือ U-Bend ตามคําขอ, ปฏิบัติตามขีดจํากัดในการขนส่งและการจัดการ)

• สภาพการออกแบบทั่วไป:

  • บริการ: อากาศ, ก๊าซควัน, คลื่นก๊าซที่สะอาดหรือเกรดง่าย

  • อุณหภูมิการทํางาน

    • ด้วยปีกอลูมิเนียม: โดยทั่วไปถึงประมาณ 170 °C ทางด้านปีก

    • ด้วยปีกทองแดงหรือการออกแบบพิเศษ: สามารถสูงกว่านี้ได้

ลักษณะสําคัญ

• กล่องท่อเต็ม
  การออกแบบของเท้า LL ที่ซ้อนกัน ครอบคลุมท่อเหล็กคาร์บอนทั้งหมดให้เครื่องเคลือบโลหะต่อเนื่องและปรับปรุงการป้องกันการกัดกร่อนภายนอกให้ดีขึ้นอย่างมาก เมื่อเทียบกับท่อปีก L-footed ง่าย.

• ความดันสัมผัสสูงของปีกกับท่อ
  ปีกถูกม้วนเป็นกระบอกบนท่อภายใต้ความดันที่ควบคุม ให้การสัมผัสกลไกที่แข็งแรงระหว่างเท้าปีกและพื้นผิวท่อซึ่งเพิ่มการถ่ายทอดความร้อนและลดความต้านทานต่อการสัมผัสทางอุณหภูมิให้น้อยที่สุด.

• อายุการใช้งานที่ดีขึ้นในบรรยากาศที่รุนแรง
  เนื่องจากท่อฐานถูกครอบคลุมโดยเต็มไปด้วยเท้าปีกที่ซ้อนกัน, ผนังท่อส่วนใหญ่จะแยกจากการโจมตีโดยตรงจากด้านก๊าซ.หลอดปีก LL ถูกใช้อย่างแพร่หลายในฐานะทางเลือกที่คุ้มค่าต่อปีกถักในสภาพแวดล้อมที่มีการกัดรังสีเบาถึงปานกลาง.

• ปีกที่มั่นคงภายใต้การหมุนเวียนความร้อน
  กระบวนการลมกลไกและกณิตศาสตร์ล็อคซ้อนกัน ลดความเสี่ยงของการปลดปีกหรือกระแทกภายใต้การทําความร้อนและความเย็นซ้ํา ๆ, การสั่นสะเทือนกลไก, หรือการสั่นสะเทือนที่เกิดจากการไหล

• สามารถทําความสะอาดได้ดีและมีแนวโน้มในการสกปรกน้อย
  ปีกเรียบต่อเนื่องที่มีความสูงเท่าเทียมกัน ให้ความดันด้านก๊าซลดลงน้อย และช่วยจํากัดการสะสมฝุ่น ทําให้การทําความสะอาดออนไลน์หรือออฟไลน์ง่ายขึ้น โดยการเป่าอากาศ, เป่าควาย หรือแปรงเบา

ประโยชน์ ของ เรา

ด้านล่างนี้คือคําถามทั่วไปที่ผู้ใช้ปลายและผู้รับเหมา EPC ถามเกี่ยวกับหลอดคาร์บอนแบบ LL (ผันผวน L)

1. ลีลลลลลลลลลลลลลลลลลลลลลล

• ความกังวล:ประเภทปีกไหนที่ให้การผสมผสานที่ดีที่สุดของความทนทานต่อการกัดกร่อน การถ่ายทอดความร้อนและค่าใช้จ่าย

• คําตอบ:

  • มาตรฐานประเภท Lให้การสัมผัสที่ดีและป้องกันการกัดกร่อนพื้นฐาน แต่ทิ้งช่องว่างเล็ก ๆ ที่เปิดเผยระหว่างขาปีก

  • ประเภท LLผสมผสานขาปีกเพื่อปิดท่อโดยสิ้นเชิง ให้ความทนทานต่อการกัดกร่อนที่ดีกว่าชนิด L และเข้าใกล้ปีกขุดออก ราคาต่ํากว่ามาก

  • ประเภท KLผสมผสานปีกเท้า L กับการบดบนท่อฐานเพื่อเพิ่มการผสมผสานทางกลและการถ่ายทอดความร้อน แต่มักจะแพงกว่าและใช้เมื่อต้องการผลงานสูงสุด

2ปีกจะอยู่แน่นระหว่างการทํางานระยะยาวหรือไม่

• ความกังวล:การปลดลอยของปีกภายใต้การหมุนเวียนทางความร้อนและการสั่นสะเทือนสามารถลดประสิทธิภาพการถ่ายทอดความร้อนและทําให้เกิดเสียงดังได้อย่างมาก

• คําตอบ:

  • ปีก LL มีลวดความเครียดและล็อคโดยกลไกโดยเท้าที่ซ้อนกัน การลวดแบบต่อเนื่องและความเครียดที่ควบคุมรักษาความเหนียวแน่นบนท่อ แม้กระทั่งภายใต้การทําความร้อนและทําความเย็นซ้ํา ๆ

  • การจับคู่วัสดุที่ถูกต้อง (ท่อเหล็กคาร์บอน + ปีกอลูมิเนียมหรือทองแดง) ยังช่วยรองรับการขยายความร้อนที่แตกต่างกันโดยไม่แตกขาปีก

3แบบ LL เหมาะกับอุณหภูมิและสภาพแวดล้อมของก๊าซของฉันหรือไม่

• ความกังวล:ผู้ใช้ต้องการความมั่นใจว่า ปีกอะลูมิเนียมหรือปีกทองแดงจะไม่อ่อนแอหรือเกรดเร็วเกินไปในการใช้งาน

• คําตอบ:

  • สําหรับปีกอลูมิเนียม อุณหภูมิด้านก๊าซแบบทั่วไปสําหรับปีกลวด LL คือประมาณ 150 ~ 170 °C, โดยมีขีดสูงขึ้นที่อาจเกิดขึ้นขึ้นอยู่กับการออกแบบรายละเอียด, ความเข้มแข็งของเหล็กสแตนเลสและขอบความปลอดภัย.

  • ปีกทองแดงสามารถใช้ได้ในอุณหภูมิที่สูงขึ้นนิดหน่อยและในบรรยากาศที่เกิดการกัดรังบางสิ่ง แต่การเลือกสุดท้ายควรพิจารณาจากประกอบของก๊าซควัน (SOx,ความชื้น) และประสบการณ์ในสถานที่.

  • การครอบคลุมท่อเต็มของเท้า LL ให้ความคุ้มครองเพิ่มเติมสําหรับท่อเหล็กคาร์บอนที่เกิดการกัดกร่อนภายนอกเป็นปัญหา เช่น ในสภาพแวดล้อมก๊าซควันที่ติดชายฝั่งหรือเป็นกรดบาง

4ผมเลือกความสูงปีกและความสูงปีกได้อย่างไร

• ความกังวล:วิศวกรต้องสมดุลพื้นที่การถ่ายทอดความร้อน การลดความดัน และแนวโน้มที่จะเกิดฝุ่น

• คําตอบ:

  • ความสูงของปีก LL เป็นปกติ ≤16 mm กับความยาว ≥2.3 mm; ปีกสูงและความยาวที่แน่นมากขึ้นเพิ่มพื้นที่ผิว แต่ยังเพิ่มความเสี่ยงของการลดความดันและความเสื่อม.

  • สําหรับก๊าซควันที่มีฝุ่น ความสูงของปีกที่ต่ํากว่าเล็กน้อยและความกว้างที่เปิดมากขึ้นมักจะให้ผลประกอบการรอบชีวิตที่ดีที่สุด

  • ผู้จัดจําหน่ายที่มีความสามารถสามารถปรับปรุงรูปทรงของปีกได้โดยใช้สภาพการทํางาน (การไหลของก๊าซ, รูปแบบอุณหภูมิ, การลดความดันที่อนุญาต และวิธีทําความสะอาด)

5ท่อพื้นฐานและปีกตรงกับมาตรฐานสากลของชิ้นส่วนความดันหรือไม่

• ความกังวล:EPCs และเจ้าของต้องการความเหมาะสมกับรหัส ASTM, EN, JIS, GOST และ GB

• คําตอบ:

  • ท่อพื้นฐานจากเหล็กก๊าบอนมักถูกจัดส่งตามมาตรฐานความดันที่ยอมรับกันทั่วไป เช่น ASTM A179, A192, A210, A106; EN 10216-2; JIS G3461; GB/T 5310 และมาตรฐาน GOST ที่ตรงกัน

  • มาตรฐานเหล่านี้กําหนดความประกอบทางเคมี, คุณสมบัติทางกล และการทดสอบ NDT / ความดันที่จําเป็นอย่างชัดเจน, รับประกันการใช้อย่างปลอดภัยในเครื่องปั่น, เครื่องประหยัดและอุปกรณ์แลกเปลี่ยนความร้อนอื่น ๆ.

สารประกอบเคมี

คุณสมบัติทางกล

มาตรฐานที่ใช้

ASTM / ASME (USA):

• ASTM A179 / ASME SA179 ท่อแลกเปลี่ยนความร้อนและเครื่องปรับความร้อนเหล็กก๊าบคาร์บอนลดที่ดึงเย็นที่ไม่มีรอยต่อ

• ASTM A192 / ASME SA192 ราคาต่อรอง

• ASTM A210 / ASME SA210 ราคาต่อรองแบบไม่ต่อเนื่องของเหล็กก๊าบคาร์บอนกลางและหลอดเครื่องทําความร้อนสูง (ประเภท A1 และ C)

• ASTM A106 / ASME SA106 ท่อเหล็กคาร์บอนที่ไม่มีรอยต่อสําหรับการใช้งานอุณหภูมิสูง (มักจะใช้เป็นท่อฐานสําหรับม้วนปีก)

EN (ยุโรป):

• EN 10216-2 ท่อเหล็กไร้สายสําหรับวัตถุปริมาณความดัน ท่อเหล็กไร้สับสนและสับสนที่มีคุณสมบัติความร้อนสูง (เกรด P235GH, P265GH ฯลฯ)

JIS (ญี่ปุ่น):

• JIS G3461 ท่อเหล็กคาร์บอนสําหรับเครื่องปั่นและเครื่องแลกเปลี่ยนความร้อน (ตัวอย่าง STB340)

GB (จีน):

• GB/T 5310 √ ท่อเหล็กไร้สายสําหรับเครื่องปั่นความดันสูง

GOST (รัสเซีย / CIS):

• GOST 8734-75 / GOST 8733-74 ท่อเหล็กแบบเย็นที่ไม่มีรอยต่อและความต้องการทางเทคนิคที่เกี่ยวข้อง, ที่ใช้กันอย่างแพร่หลายสําหรับท่อเครื่องปั่นและเครื่องแลกเปลี่ยนความร้อน

LL ปีกท่อมักจะจัดส่งกับปลายเปล่าเรียบ, ตัดตามความยาว, และตรงกับมาตรฐานท่อพื้นฐานอย่างเต็มที่สําหรับองค์ประกอบทางเคมี, คุณสมบัติกลการทดสอบแบบไฮดรอสตติก และการตรวจไม่ทําลายกระบวนการปัดขนนกใช้กับท่อที่มีคุณภาพเท่านั้น

สนามการใช้งาน

พื้นที่ใช้งานทั่วไป

ท่อกระจกคาร์บอนประเภท LL (ผันผืน L) ใช้อย่างแพร่หลายในอุปกรณ์ถ่ายส่งความร้อนด้านก๊าซที่ต้องการพื้นผิวขยายที่คอมพ็อกตัวกันทนทานต่อการกัดสนิม รวมถึง:

• การผลิตพลังงาน (โรงไฟฟ้าพลังงานความร้อน, การเปลี่ยนจากขยะเป็นพลังงาน)

• หน่วยปิโตรเคมีและโรงชําระน้ํามัน

• โรงงานผลิตสารเคมีและปุ๋ย

• โรงงานโลหะและเหล็ก

• ระบบ HVAC และระบบแห้งอุตสาหกรรม

• อุปกรณ์การฟื้นฟูความร้อนที่เสีย และเครื่องประหยัด

การ ใช้ แบบ ใน ทุก ด้าน

• ไฟฟ้าและเกาะเครื่องปั่น:

  • เครื่องทําความร้อนอากาศก่อน เครื่องทําความร้อนประหยัด เครื่องทําความร้อนอุณหภูมิต่ํา และเครื่องแลกเปลี่ยนความร้อนก๊าซ-ก๊าซ

  • การฟื้นฟูความร้อนจากก๊าซควัน หลังเครื่องปั่นหรืออุปกรณ์เรือนแก๊ส

• ปิโตรเคมีและโรงงานชําระน้ํามัน:

  • เครื่องแลกเปลี่ยนความร้อนที่เย็นด้วยอากาศ (เครื่องทําความเย็นด้วยอากาศ) ในอุปกรณ์ลดน้ํามันดิบ, วัคዩม, โคเกอร์, FCC และฮิดรอทรีเตอร์

  • เครื่องเย็นแก๊สสําหรับระบบไฮโดรเจน, ก๊าซเชื้อเพลิงหรือก๊าซไฟ

• สารเคมีและปุ๋ย:

  • เครื่องทําความเย็นและเครื่องทําความร้อนแก๊สแปรรูปในสายอะโมเนียค, เมธานอลหรือซินกาส

  • หม้อต้มความร้อนที่เสีย และธนาคารระบายน้ําที่มีก๊าซควันในด้านเปลือก

• โลหะและอุตสาหกรรมกระบวนการอุณหภูมิสูง:

  • เครื่องฟื้นฟูและโค้ลฟื้นฟูความร้อนในเตาอบอบอุ่นใหม่และสายกลม

  • เครื่องทําความเย็นจากก๊าซและเครื่องทําความร้อนอากาศในโรงงานปะทะหรือระบบแก๊สเตาสูง

• HVAC, การแห้งและอุตสาหกรรมทั่วไป:

  • เครื่องบรรทุกอากาศร้อน, เครื่องบรรทุกอากาศควาย และเครื่องทําความร้อนแก๊สสําหรับเครื่องแห้งและเตาอบ

  • สายลมลมลมฟื้นฟูความร้อน และแบตเตอรี่ทําความร้อนอากาศอุตสาหกรรม
