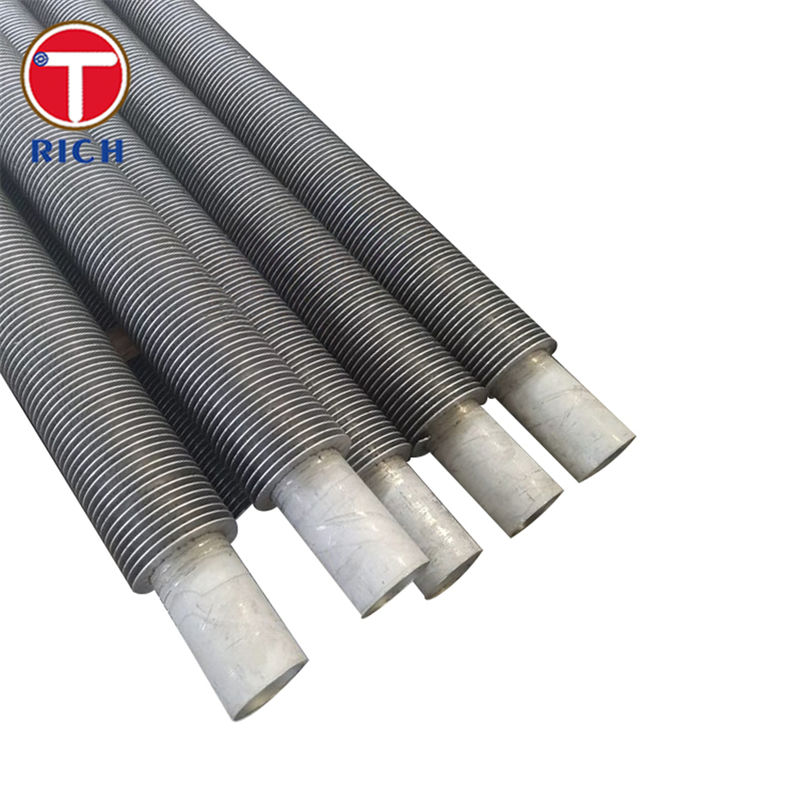

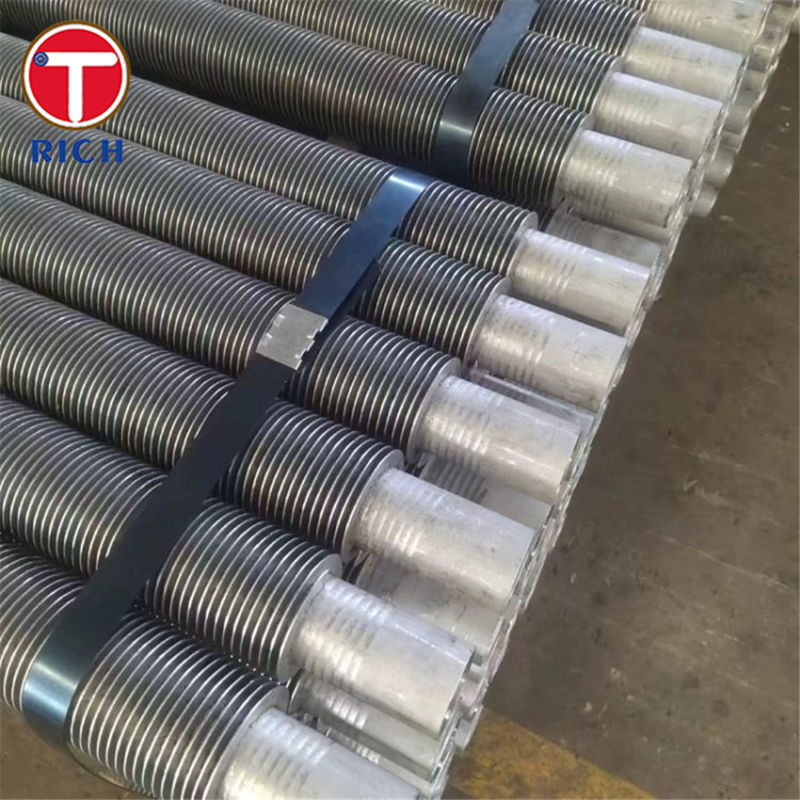

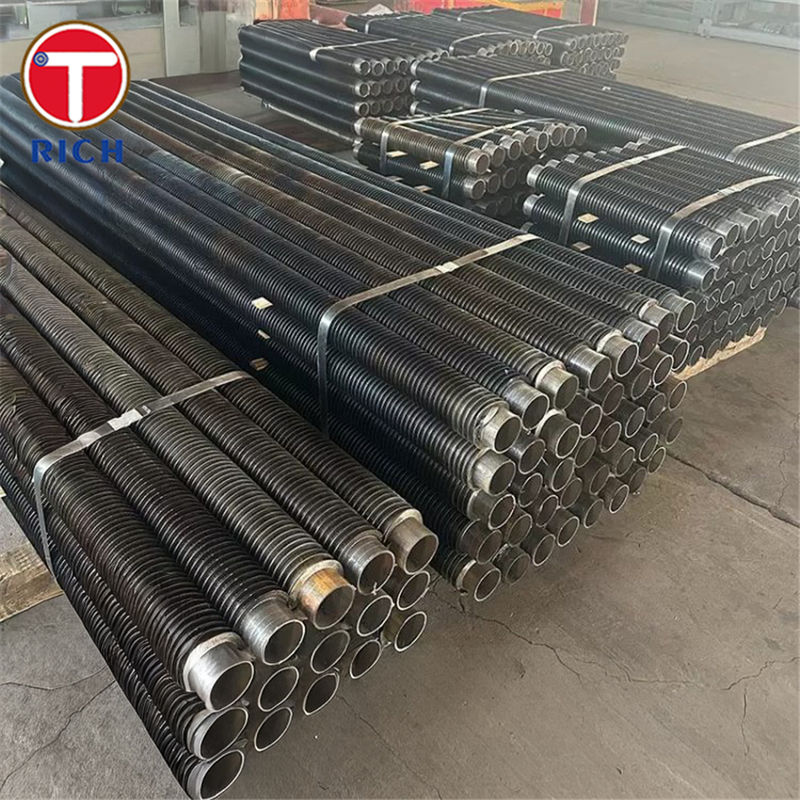

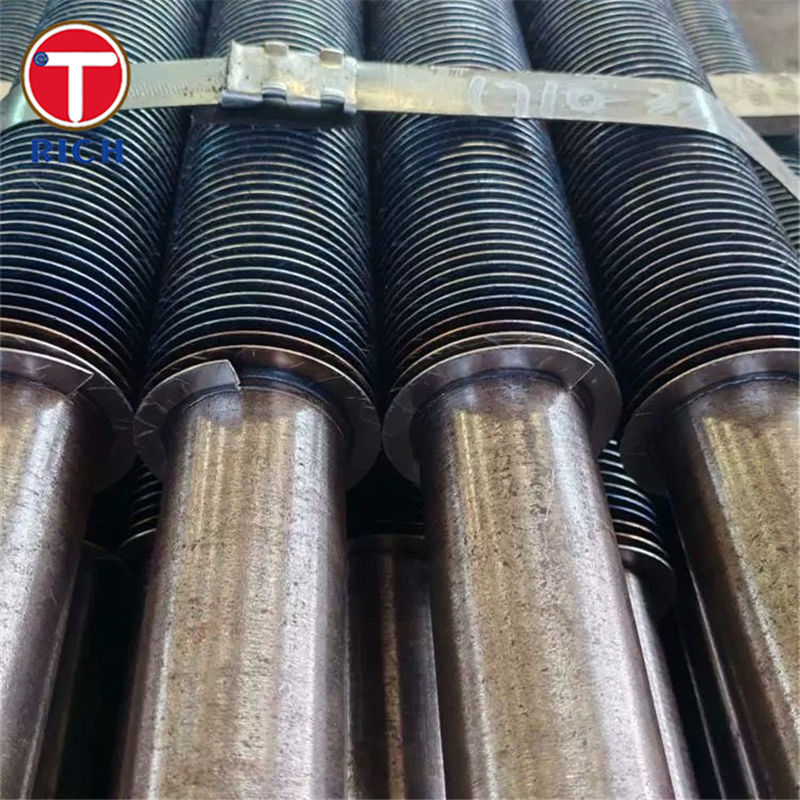

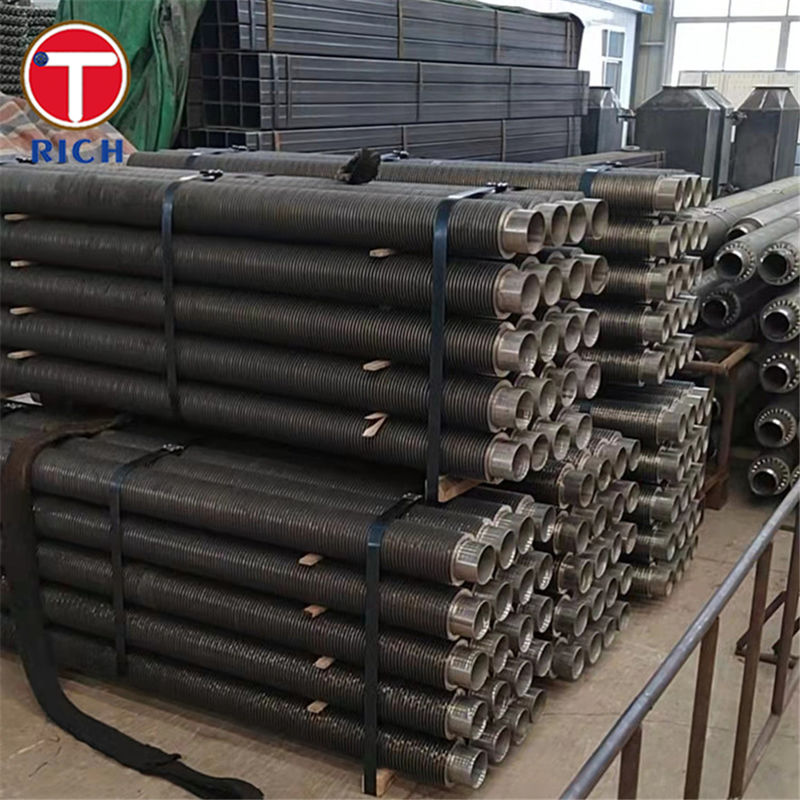

ท่อปีก KL (KL type knurled L-footed fined tube) เป็นท่อปีกที่ห่อรอบ ๆ โดยมีแผ่นปีกทรง L กลมกลมลงบนท่อฐานที่คัดลอกก่อนการคัดกรองและ L-เท้า สร้าง interlock กลที่แน่นและพื้นที่ติดต่อโลหะ-โลหะขนาดใหญ่, ปรับปรุงประสิทธิภาพการถ่ายทอดความร้อนและความมั่นคงของการผูกพันปีก เมื่อเทียบกับปีก L หรือ LL แบบมาตรฐาน
วัสดุท่อพื้นฐานทั่วไปประกอบด้วย เหล็กคาร์บอนไร้สาย (ASTM A179, A192, A210 เกรด A1), เหล็กสแตนเลสต่ํา (ASTM A213 T11) และเหล็กไร้oxide (ASTM A213 TP304).ท่อปีก KL ใช้เป็นหลักในเครื่องแลกเปลี่ยนความร้อนที่เย็นด้วยอากาศ, เครื่องเย็นก๊าซและพวงพวงปีกกระชับในโรงงานพลังงาน, โรงงานปิโตรเคมีและโรงงานแปรรูปก๊าซ
ท่อฐาน
กว้างด้านนอก: ประมาณ 12.7 ′′ 50.8 มิลลิเมตร (1⁄2" ′′ 2")
ความหนาของผนัง: โดยทั่วไป ≥1.65 mm, ตามความดันและรหัสการออกแบบ
วัสดุ (ตัวอย่าง): ASTM A179, A192, A210 Gr A1, A213 T11, A213 TP304
กณิตศาสตร์ปีก
ความสูงของปีก: ประมาณ 820 มิลลิเมตร
ความหนาของปีก: ประมาณ 0.3~0.8 มิลลิเมตร
ความสูงของปีก: ประมาณ 812 ปีกต่อนิ้ว
วัสดุปีก: อลูมิเนียมหรือทองแดง
ระยะอุณหภูมิ
ปริมาตรการออกแบบสูงสุดปกติในการใช้งานเครื่องเย็นอากาศ: ประมาณ 250 °C, ขึ้นอยู่กับสับสนองท่อ, วัสดุปีกและรหัสการออกแบบ
การเชื่อมโยงปีกกับท่อที่แข็งแกร่ง ด้วยท่อพื้นที่ลวดลายและปีกเท้า L
ประสิทธิภาพในการถ่ายทอดความร้อนสูง เนื่องจากพื้นที่สัมผัสโลหะขนาดใหญ่
ความทนทานที่ดีต่อการหมุนเวียนของความร้อนและการสั่นสะเทือน
การผสมผสานแบบยืดหยุ่นของวัสดุท่อและปีก เพื่อให้ตรงกับกระบวนการ
การหมุนเวียนทางความร้อนและการปลดปีก
ท่อปีก KL ทําให้ปีกถูกล็อคด้วยกลไกในพื้นผิวของท่อที่ล่อล่อ, รักษาผลงานหลังจากเริ่มต้นที่ซ้ําซ้ําหยุดและจักรยานอุณหภูมิ
การละลายและการเลือกวัสดุ
เราจับคู่คุณภาพของท่อกับการบริการ:
ASTM A179 / A192 / A210 Gr A1 สําหรับภารกิจที่สะอาดหรือเกรี้ยวเบา
ASTM A213 T11 สําหรับก๊าซควันที่มีอุณหภูมิสูงขึ้นหรือเป็นก๊าซควันที่มีความเกรี้ยวเล็กน้อย
ASTM A213 TP304 และตัวเลือกอื่น ๆ ของสแตนเลสหรือ Cu?? Ni สําหรับสื่อที่รุนแรงกว่า
การสกปรกและการทําความสะอาด
ความสูงของปีกและความสูงของปีกถูกเลือกเพื่อให้กระดูกสามารถทําความสะอาดด้วยอากาศ, คัน หรือน้ําโดยไม่ต้องทําลายปีก, การรักษาความจุคงตลอดอายุการใช้งานของเครื่องแลกเปลี่ยน
ค่าเทียบกับขีดขีด
ท่อปีก KL ให้การผูกพันที่แข็งแกร่งขึ้นและการทํางานทางความร้อนที่ดีกว่าปีก L / LL แบ่งปัน แต่มีต้นทุนต่ํากว่าและความยืดหยุ่นของวัสดุมากกว่าปีกที่ถูกขีดออกเต็มในหลาย ๆ การใช้งาน
มาตรฐานและเอกสาร
ท่อฐานถูกผลิตตามมาตรฐาน ASTM/ASME, EN, JIS, GOST หรือ GB พร้อมรายงานการทดสอบวัสดุที่ครบถ้วนและสามารถติดตามได้เพื่อรองรับรหัสการออกแบบสากล
| เกรด | มาตรฐาน | C (%) | Si (%) | Mn (%) | Pmax (%) | Smax (%) | Cr (%) | โม (%) | นิ (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | A179 | 00.06 ละ 0.18 | ≤0.25 | 0.27 หมื่น63 | 0.035 | 0.035 | รางวัล | รางวัล | รางวัล |
| ASTM A192 | A192 | 00.06 ละ 0.18 | ≤0.25 | 0.35 ละ 0.65 | 0.025 | 0.020 | รางวัล | รางวัล | รางวัล |
| ASTM A210 Gr A1 | A210 | ≤0.27 | ≤0.10 | ≤0.93 | 0.035 | 0.035 | รางวัล | รางวัล | รางวัล |
| ASTM A213 T11 | A213 | 00.05 หมื่น15 | 0.50 ราคา 1 บาท00 | 0.30 ละ 0.60 | 0.025 | 0.035 | 10.00 ราคา 1.50 | 0.44 ละ 0.65 | รางวัล |
| ASTM A213 TP304 | A213 | ≤0.08 | ≤ 1.00 | ≤ 200 | 0.045 | 0.03 | 180.020 บาท0 | รางวัล | 80.0110 |
| เกรด | มาตรฐาน | ความเข้มข้น min (MPa) | อัตราการผลิต นาที (MPa) | ความยาว min (%) | ขั้นต่ําความแข็งแบบปกติ |
|---|---|---|---|---|---|
| ASTM A179 | A179 | 325 | 180 | 35 | ประมาณ 72 HRB แม็กซ์ |
| ASTM A192 | A192 | 325 | 180 | 35 | ขนาด HB/HRB แม็กซ์ |
| ASTM A210 Gr A1 | A210 | 415 | 255 | 30 | ตาม A210 |
| ASTM A213 T11 | A213 | 415 | 205?? 220 | 30 | ประมาณ 85 HRB สูงสุด |
| ASTM A213 TP304 | A213 | 515 | 205 | 35 | ประมาณ 192 HBW สูงสุด |
มาตรฐานที่ใช้ASTM/ASME A179, A192, A210, A213; EN 10216 / EN 10217; JIS G3461 / G3462; มาตรฐาน GOST และ GB ที่ตรงกับท่อปีกและเครื่องเย็นอากาศ
สนามการใช้งาน:
การผลิตพลังงาน หนาวแบบเย็นด้วยอากาศ, เครื่องเย็นแก๊สหม้อและสอยฟื้นความร้อนเสีย
น้ํามันและก๊าซ / ปิโตรเคมี หนาวแลกเปลี่ยนความร้อนที่เย็นด้วยอากาศ เครื่องเย็นคอมเพรสเซอร์ เครื่องประหยัดปีก
เครื่องเย็นแก๊สและหน่วยฟื้นฟูความร้อนจากก๊าซหาง
โรงงานผลิตสารเคมีและปุ๋ย
HVAC และเครื่องปรับปรุงความเย็นอุตสาหกรรม
A: ผู้ผลิต,ยังสามารถทําการค้า.
A: โดยทั่วไป,มัน 10-15 วันถ้าสินค้ามีในคลัง,หรือมัน 30-40 วันถ้าสินค้าไม่ได้ในคลัง,
มันขึ้นอยู่กับปริมาณ
ตอบ: ครับ เราสามารถนําเสนอตัวอย่างฟรี แต่ต้องจ่ายค่าจัดส่ง
A: การชําระ <= 2000USD, 100% ล่วงหน้า การชําระ>= 2000USD, 30% T / T ล่วงหน้า, เงินสมดุลก่อนการจัดส่ง
ถ้าคุณมีคําถามอื่น pls รู้สึกอิสระที่จะติดต่อกับฉัน
