สถานที่กำเนิด:
เจ้อเจียง/จีน
ชื่อแบรนด์:
TORICH
ได้รับการรับรอง:
ISO9001 ISO 14001 TS16949
หมายเลขรุ่น:
ท่อครีบชนิด HH
วิดีโอ
วิดีโอ

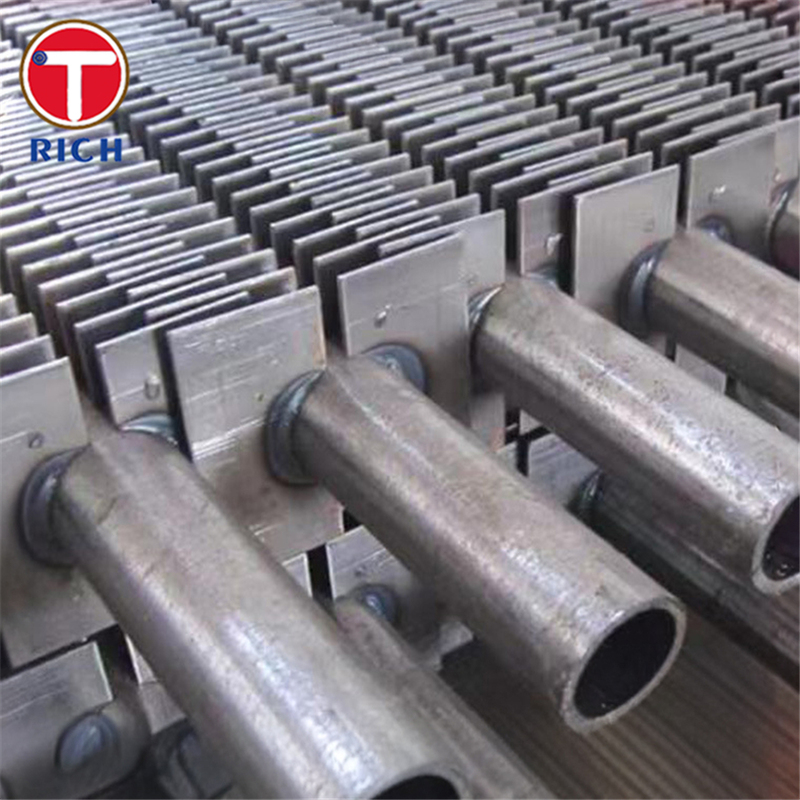

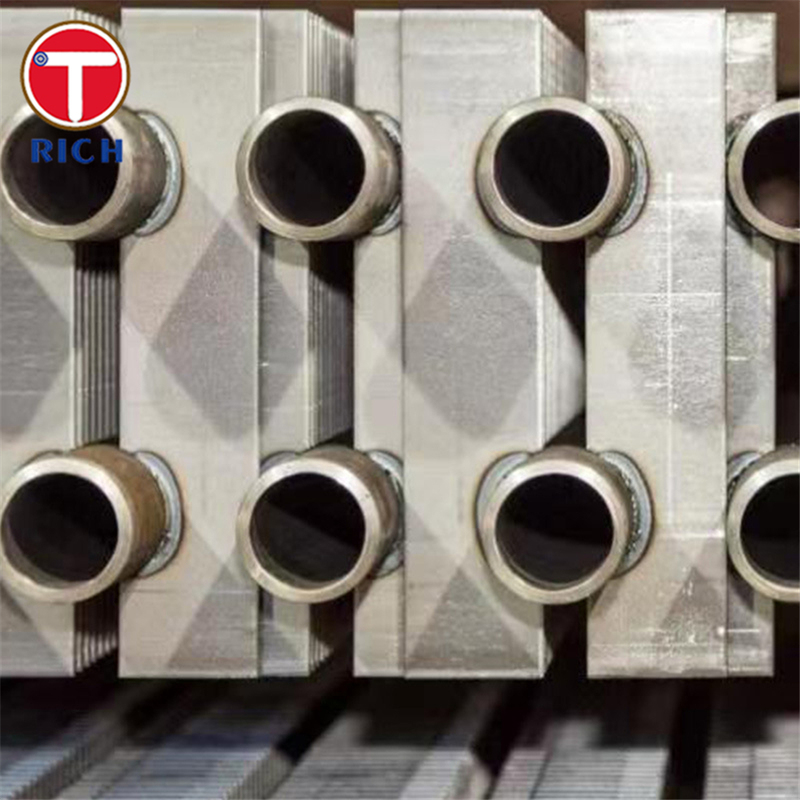

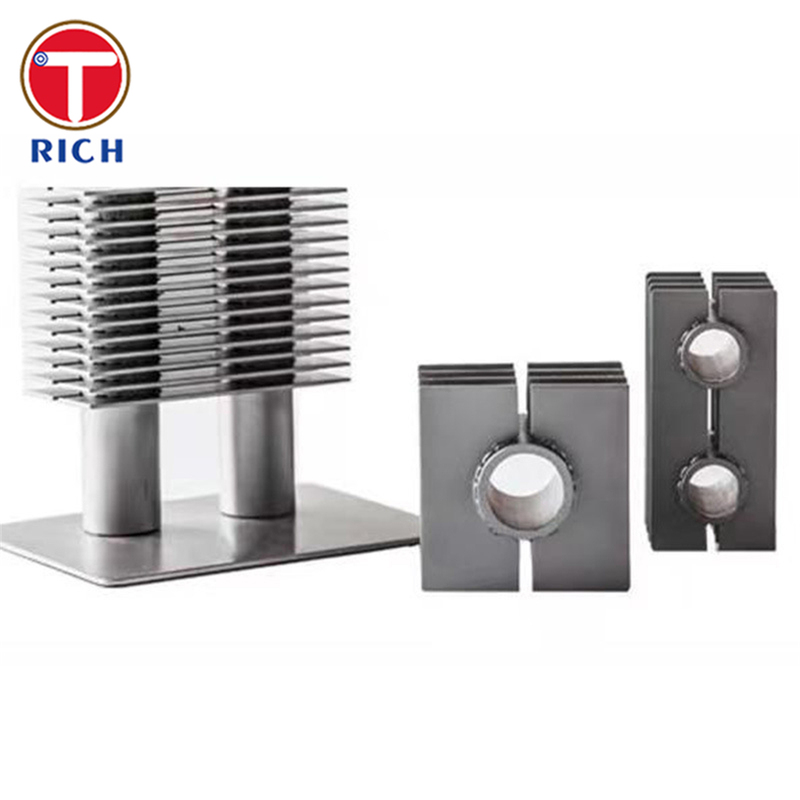

ท่อครีบเชื่อมความถี่สูงชนิด H/HH เป็นท่อครีบแผ่นสี่เหลี่ยม (รูปตัว H) หรือสี่เหลี่ยมคู่ (HH) ที่ใช้เป็นองค์ประกอบการถ่ายเทความร้อนที่มีประสิทธิภาพสูงและมีขนาดกะทัดรัดในเครื่องประหยัดพลังงาน เครื่องอุ่นอากาศ และเครื่องแลกเปลี่ยนความร้อนแบบแก๊สต่อของเหลวอื่นๆ แผ่นเหล็กสองแผ่นถูกเชื่อมด้วยความต้านทานกับด้านตรงข้ามของท่อฐานกลม ทำให้เกิดหน้าตัด “H” ซึ่งช่วยเพิ่มพื้นที่ผิวภายนอกอย่างมาก ในขณะเดียวกันก็สร้างช่องทางก๊าซไอเสียตรงที่มีแรงดันตกต่ำและการเข้าถึงการเป่าเขม่าที่ดี
OD ของท่อฐาน: 25–63 มม. (เส้นผ่านศูนย์กลางอื่นๆ ตามคำขอ)
ความหนาของผนังท่อฐาน: ≥ 3.0 มม. สำหรับการใช้งานหม้อไอน้ำ
ความยาวสูงสุด: สูงสุดประมาณ 18 ม. ต่อท่อ (ขึ้นอยู่กับเกรดและขีดจำกัดการจัดการ)
ความสูงของครีบ: สูงสุดประมาณ 200 มม.
ความหนาของครีบ: 1.5–3.5 มม.
ระยะห่างของครีบ (ระยะพิทช์): โดยทั่วไป 8–30 มม.
วัสดุท่อฐาน: เหล็กกล้าคาร์บอน, เหล็กกล้าผสมต่ำ, เหล็กกล้าผสม Cr-Mo, เหล็กกล้าไร้สนิมออสเทนนิติก
วัสดุครีบ: เหล็กกล้าคาร์บอน, เหล็กกล้าผสมต่ำ หรือเหล็กกล้าไร้สนิมเพื่อให้ตรงกับสภาพการใช้งาน
ประสิทธิภาพเชิงความร้อนสูงในชุดรวมขนาดกะทัดรัด
ครีบแผ่น H/HH รูปสี่เหลี่ยมให้พื้นผิวทำความร้อนหลายเท่าของเครื่องประหยัดพลังงานท่อธรรมดาที่มีเส้นผ่านศูนย์กลางและความยาวเท่ากัน ทำให้สามารถสร้างธนาคารเครื่องแลกเปลี่ยนความร้อนที่เล็กกว่าและเบากว่าได้
การสึกหรอน้อย, การเปรอะเปื้อนต่ำในก๊าซไอเสียที่มีฝุ่น
ท่อครีบชนิด H ถูกนำมาใช้อย่างแพร่หลายสำหรับหน่วยงานที่ใช้ถ่านหิน หม้อไอน้ำ CFB และเครื่องประหยัดพลังงานของเครื่องเผาขยะ เนื่องจากช่องทางตรงและพื้นที่การไหลของก๊าซที่ขยายออกช่วยลดความเร็วของก๊าซ การกัดกร่อน และการสะสมของเถ้าเมื่อเทียบกับท่อครีบเรียบหรือแบบเกลียว
พันธะครีบต่อท่อเชื่อมความถี่สูงที่แข็งแกร่ง
การเชื่อมด้วยความต้านทานความถี่สูงอัตโนมัติสร้างพันธะโลหะอย่างต่อเนื่องตามขอบครีบโดยมีโซนที่ได้รับผลกระทบจากความร้อนน้อยที่สุด ทำให้มีความต้านทานแรงดึงสูงที่ข้อต่อและทนทานต่อการสั่นสะเทือน การหมุนเวียนความร้อน และการเป่าเขม่าได้ดีเยี่ยม
| เกรด | มาตรฐาน | C (wt%) | Si (wt%) | Mn (wt%) | P สูงสุด (wt%) | S สูงสุด (wt%) | หมายเหตุ |
|---|---|---|---|---|---|---|---|
| A179 | ASTM A179/A179M | 0.06–0.18 | ไม่ได้ระบุ | 0.27–0.63 | 0.035 | 0.035 | ท่อแลกเปลี่ยนความร้อนไร้รอยต่อคาร์บอนต่ำ |
| A192 | ASTM A192/A192M | ≤0.08 | ≤0.25 | 0.30–0.60 | 0.035 | 0.025 | ท่อหม้อไอน้ำเหล็กกล้าคาร์บอนสำหรับการใช้งานแรงดันสูง |
| A210 Gr. A1 | ASTM A210/A210M | ≤0.27 | ≥0.10 | ≤0.93 | 0.035 | 0.035 | ท่อหม้อไอน้ำและซุปเปอร์ฮีตเตอร์คาร์บอนปานกลางแบบไร้รอยต่อ |
| 20G | GB 5310 | 0.17–0.23 | 0.17–0.37 | 0.35–0.65 | 0.025 | 0.015 | เหล็กท่อหม้อไอน้ำแรงดันสูงของจีน |
| P235GH | EN 10216-2 (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | 0.025 | 0.020 | เหล็กท่อแรงดันที่ไม่ใช่โลหะผสมสำหรับอุณหภูมิสูง |
ค่าต่างๆ เป็นขีดจำกัดการวิเคราะห์จากหม้อหลอมตามมาตรฐานที่เกี่ยวข้อง ผลการทดสอบโรงงานจริงมักจะอยู่ในช่วงเหล่านี้
| เกรด | สภาพ / รูปแบบผลิตภัณฑ์ | ความต้านทานแรงดึง Rm (MPa) | ความแข็งแรงของผลผลิต Re / Rp0.2 (MPa) | การยืดตัว A (%) |
|---|---|---|---|---|
| A179 | ท่อไร้รอยต่อ, ดึงเย็น | ≥325 | ≥180 | ≥35 |
| A192 | ท่อหม้อไอน้ำไร้รอยต่อ | ≥325 | ≈205 (ขั้นต่ำทั่วไป) | ≥30 (8 นิ้ว) / ≥25 (2 นิ้ว) |
| A210 Gr. A1 | ท่อหม้อไอน้ำไร้รอยต่อ | ≥415 | ≥255 | ≥30 |
| 20G | ท่ออบอ่อน | 410–550 | ≥245 | ≥24 |
| P235GH | ท่ออบอ่อน, T ≤ 16 มม. | 360–500 | ≥235 | ≥25 |
ท่อฐานสำหรับท่อครีบ H/HH โดยทั่วไปผลิตตาม:
ASTM / ASME: A179, A192, A210, A213 series สำหรับท่อหม้อไอน้ำและเครื่องแลกเปลี่ยนความร้อน
EN: EN 10216-2 เกรดต่างๆ เช่น P235GH, P265GH สำหรับการใช้งานแรงดันที่อุณหภูมิสูง
GB: GB/T 5310 ท่อหม้อไอน้ำแรงดันสูง (เช่น 20G)
JIS / GOST: เกรดท่อหม้อไอน้ำและท่อแรงดันเทียบเท่าตามที่กำหนดโดยข้อกำหนดของโครงการ
หม้อไอน้ำพลังงานและอุตสาหกรรม: เครื่องประหยัดพลังงาน, เครื่องประหยัดพลังงานอุณหภูมิต่ำ, เครื่องอุ่นอากาศ, หม้อไอน้ำความร้อนเหลือทิ้ง
การนำความร้อนเหลือทิ้งกลับมาใช้ใหม่: เครื่องทำความเย็นก๊าซไอเสียท้ายท่อบนหน่วยงานที่ใช้ถ่านหิน น้ำมัน และการเผาขยะ, หม้อไอน้ำ CFB และเตาเผา
ภาคส่วนกระบวนการและทะเล: ส่วนการพาความร้อนของเครื่องทำความร้อนแบบเผาไหม้, เครื่องทำความเย็นก๊าซกระบวนการ และเครื่องประหยัดพลังงานก๊าซไอเสียทางทะเลโดยใช้ก๊าซที่มีฝุ่นและอุณหภูมิสูง
ตอบ: ผู้ผลิต, สามารถทำการค้าได้ด้วย
ตอบ: โดยทั่วไปแล้ว จะใช้เวลา 10-15 วัน หากสินค้าอยู่ในสต็อก หรือใช้เวลา 30-40 วัน หากสินค้าไม่อยู่ในสต็อก
ขึ้นอยู่กับปริมาณ
ตอบ: ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องจ่ายค่าขนส่ง
ตอบ: การชำระเงิน=2000USD, 30% T/T ล่วงหน้า ยอดคงเหลือก่อนการจัดส่ง
หากคุณมีคำถามอื่น ๆ โปรดติดต่อฉัน
