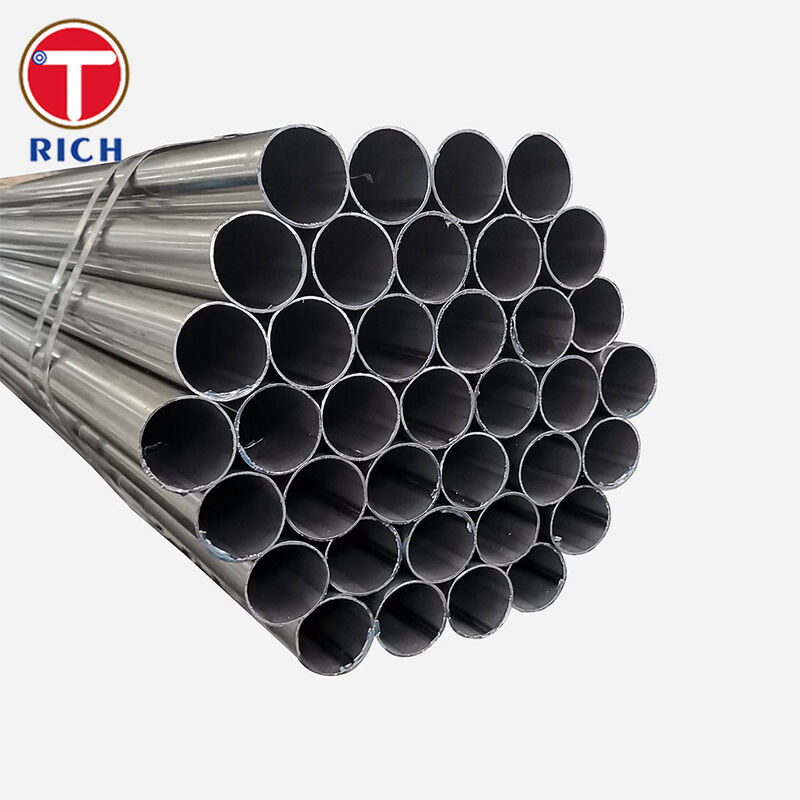

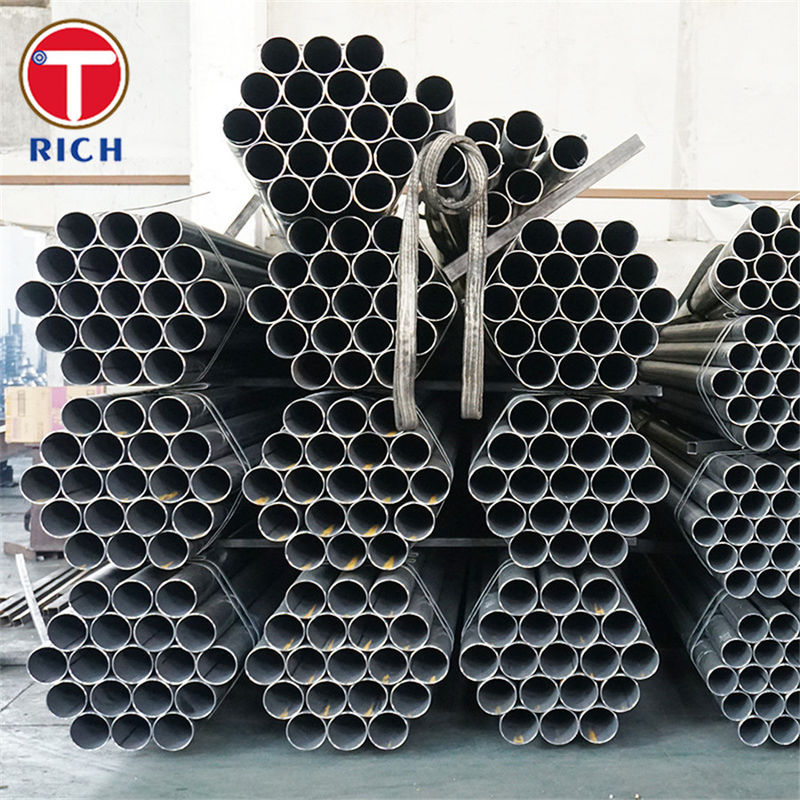

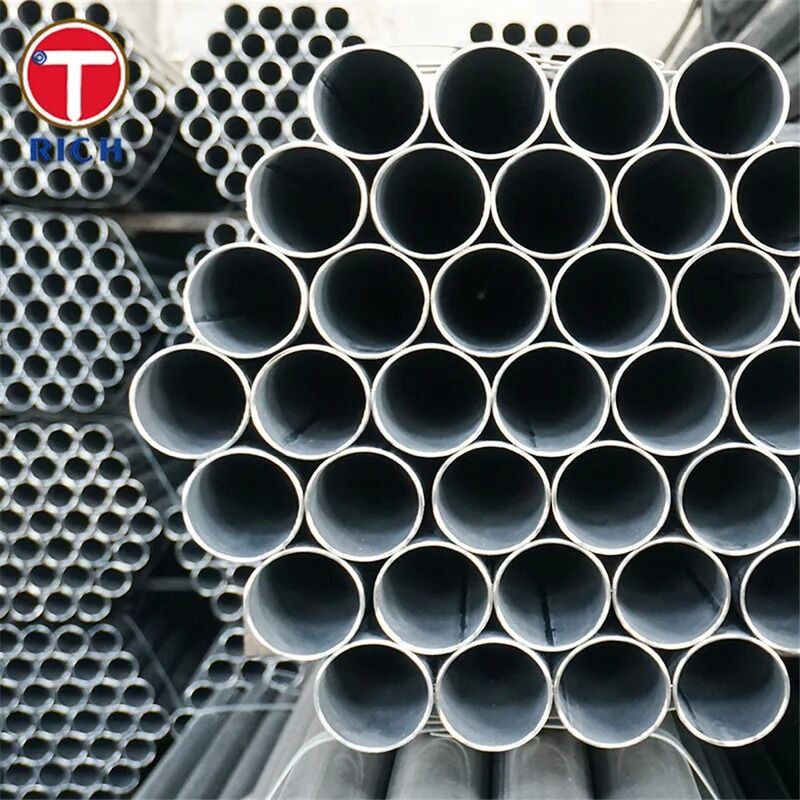

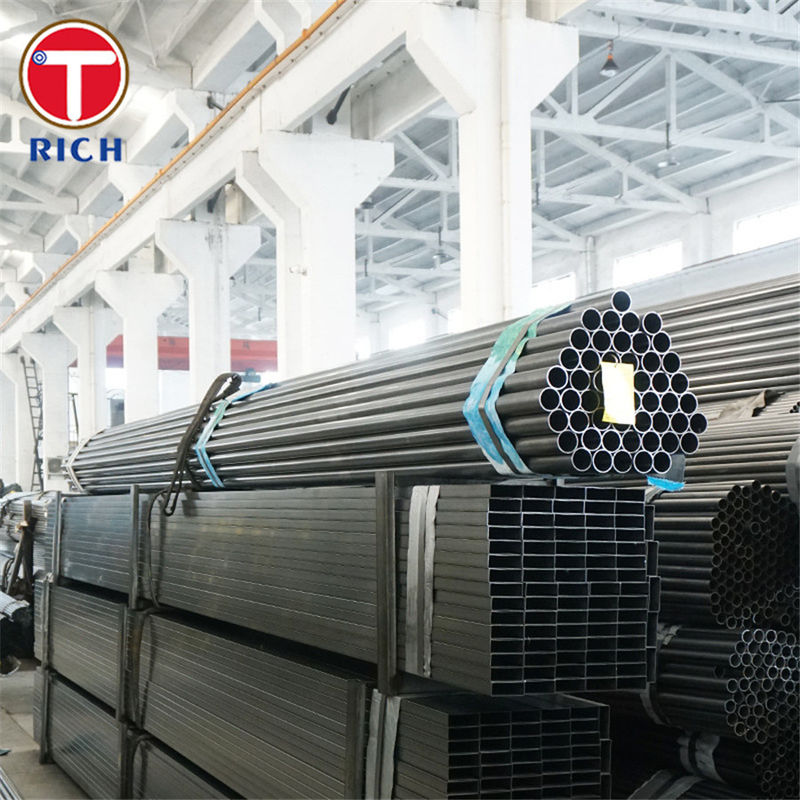

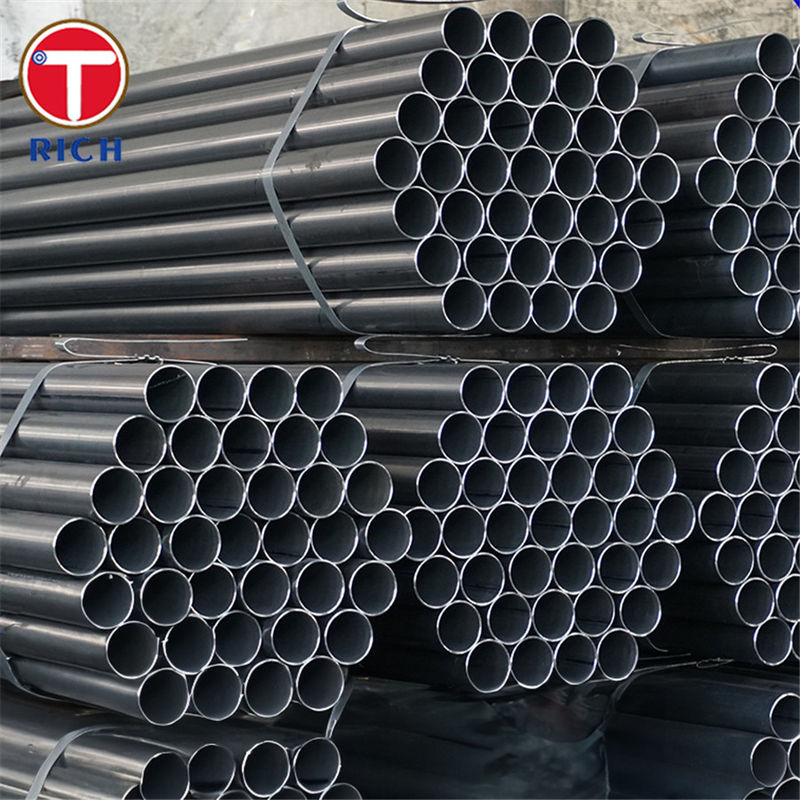

ท่อเหล็กเชื่อมความแม่นยำรีดเย็น GB/T 31315-2014 Q195 พร้อมขนาดที่ปรับแต่งได้สำหรับโครงสร้างทางกล
รายละเอียดสินค้า
หลอดกลมความแม่นยําจากเหล็กอ่อน
,ท่อโลหะแม่นยํา
,ท่อเหล็กไร้รอยต่อที่มีความแม่นยำ
ท่อเหล็กเชื่อมความแม่นยำรีดเย็น GB/T 31315 Q195 เป็นท่อเครื่องจักรขนาดเย็นที่ออกแบบมาสำหรับการใช้งานที่ต้องการการควบคุมมิติที่แม่นยำยิ่งขึ้น พื้นผิวที่สะอาดกว่า และความสามารถในการขึ้นรูปที่ดีกว่าท่อโครงสร้าง ERW ทั่วไป ผลิตภัณฑ์นี้อยู่ภายใต้มาตรฐาน GB/T 31315-2014 ครอบคลุมท่อเหล็กเชื่อมความแม่นยำดึงเย็นหรือรีดเย็นสำหรับเครื่องจักร ยานพาหนะ เฟอร์นิเจอร์ และงานวิศวกรรมทั่วไป Q195 เป็นหนึ่งในเกรดเหล็กที่ระบุไว้ โดยมีองค์ประกอบทางเคมีอ้างอิงตาม GB/T 700
| รายการ | คำอธิบาย |
|---|---|
| วัสดุ | เหล็กโครงสร้างคาร์บอน |
| มาตรฐาน | GB/T 31315-2014 |
| เกรด | Q195 |
| เส้นผ่านศูนย์กลางภายนอก | กำหนดเองตามแบบและระดับความคลาดเคลื่อน |
| ความหนาผนัง | กำหนดเองตามแบบและระดับความคลาดเคลื่อน |
| ความยาว | 1-12 ม., ปรับแต่งได้ |
| ช่วงความคลาดเคลื่อน | ตามที่ตกลงกันภายใต้ข้อกำหนดความคลาดเคลื่อนมิติ GB/T 31315; ความไม่กลมและความไม่สม่ำเสมอของความหนาผนังต้องไม่เกิน 80% ของความคลาดเคลื่อนที่เกี่ยวข้อง |
| ความตรง | ≤ 1.5 มม./ม.; สำหรับ OD > 16 มม., ความโค้งตลอดความยาว ≤ 0.1% ของความยาวทั้งหมด |
| สภาพพื้นผิว | พื้นผิวรีดเย็น / ดึงเย็น; พื้นผิวด้านในและด้านนอกเรียบ; อนุญาตให้มีฟิล์มฟอสเฟตและสารหล่อลื่นในการส่งมอบแบบสำเร็จรูปเย็น; อนุญาตให้มีฟิล์มออกไซด์หลังการอบชุบด้วยความร้อนหากไม่หลุดร่อน |
| การอบชุบด้วยความร้อน | +C แข็งสำเร็จรูปเย็น, +LC อ่อนสำเร็จรูปเย็น, +SR คลายความเค้น, +A อบอ่อน, +N ทำให้เป็นปกติ |
-
องค์ประกอบทางเคมี Q195 คาร์บอนต่ำสำหรับการขึ้นรูปและการเชื่อม
Q195 เป็นเหล็กโครงสร้างคาร์บอนต่ำ โดยมี C ≤ 0.12%, Si ≤ 0.30%, Mn ≤ 0.50% ให้ความยืดหยุ่นสูง ความสามารถในการเชื่อมที่ดีเยี่ยม และพฤติกรรมการขึ้นรูปเย็นที่เชื่อถือได้สำหรับปลอก, ตัวยึด, บูช, โครงเฟอร์นิเจอร์ และชิ้นส่วนเครื่องจักรกลเบา
-
เรขาคณิตความแม่นยำสำหรับชิ้นส่วนที่ประกอบเข้าด้วยกัน
GB/T 31315 เป็นมาตรฐานท่อความแม่นยำที่ควบคุมเรขาคณิตของท่อ ความโค้ง สภาพพื้นผิว และความสม่ำเสมอของมิติสำหรับการใช้งานที่ท่อ ERW ทั่วไปหยาบเกินไปสำหรับการตัดเฉือน การสไลด์ การกด หรือการประกอบแบบสไลด์
-
การควบคุมคุณภาพพื้นผิว
มาตรฐานกำหนดให้พื้นผิวด้านในและด้านนอกเรียบ โดยมีหลุม รอยขีดข่วน และรอยตำหนิเล็กน้อยจำกัดความลึกสูงสุด 0.08 มม. ในขณะที่ความหนาผนังที่เหลือยังคงต้องสูงกว่าค่าความคลาดเคลื่อนขั้นต่ำที่อนุญาต สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับชิ้นส่วนที่จะถูกดัด ชุบ ทาสี หรือประกอบโดยตรง
-
ฐานกลไกที่เหมาะสมสำหรับโครงสร้างรับน้ำหนักเบา
Q195 โดยทั่วไปให้กำลังคราก ≥ 195 MPa, กำลังดึง 315-430 MPa และการยืดตัว ≥ 33% สำหรับผลิตภัณฑ์อ้างอิงส่วนเล็กๆ ทำให้เหมาะสำหรับที่ที่ความสามารถในการขึ้นรูปมีความสำคัญมากกว่าความสามารถในการรับน้ำหนักสูง
-
ความแตกต่างจากท่อ ERW ทั่วไป
ความแตกต่างที่สำคัญคือมาตรฐานการดำเนินการ GB/T 31315 ถูกเขียนขึ้นโดยเฉพาะสำหรับท่อเหล็กเชื่อมความแม่นยำดึงเย็นหรือรีดเย็นสำหรับใช้ในเครื่องจักรและยานยนต์ โดยมีข้อกำหนดเกี่ยวกับความแม่นยำของมิติ ความโค้ง ความเรียบของพื้นผิว และการตรวจสอบ
-
การควบคุมความน่าเชื่อถือของโซนเชื่อม
GB/T 31315 อ้างอิงการทดสอบกระแสไหลวน GB/T 7735-2004 และรวมการทดสอบการแบนและการขยายตัวของดริฟท์ไว้ในกรอบการตรวจสอบ ผู้ผลิตทำการตรวจสอบที่ครอบคลุมรวมถึงองค์ประกอบทางเคมี การทดสอบแรงดึง การแบน การขยายปาก การทดสอบแบบไม่ทำลาย การตรวจสอบพื้นผิว และการตรวจสอบมิติ
-
ปรับให้เหมาะสมสำหรับการประมวลผลปลายทาง
ผู้ซื้อมืออาชีพให้ความสำคัญกับองค์ประกอบทางเคมีที่เสถียร ความตรง และคุณภาพพื้นผิว GB/T 31315 จัดการทั้งสามประการผ่านมาตรฐานองค์ประกอบทางเคมีที่อ้างอิง ข้อจำกัดความโค้ง 1.5 มม./ม. และ 0.1% ตลอดความยาวสำหรับ OD มากกว่า 16 มม. และข้อจำกัดความลึกของตำหนิพื้นผิวเฉพาะ 0.08 มม. ช่วยลดการทำงานซ้ำระหว่างการตัด การประกอบอุปกรณ์ การดัด และการเคลือบ
| ระบบมาตรฐาน | อ้างอิง |
|---|---|
| GB | GB/T 31315-2014 -- ท่อเหล็กเชื่อมดึงเย็นหรือรีดเย็นสำหรับโครงสร้างเครื่องจักร; องค์ประกอบทางเคมีสำหรับ Q195 อ้างอิงตาม GB/T 700 |
| ASTM | ASTM A513 -- ท่อเครื่องจักรคาร์บอนและโลหะผสมแบบเชื่อม; ใช้กันทั่วไปเป็นข้อมูลอ้างอิงท่อเครื่องจักรในอเมริกาเหนือที่ใกล้เคียงที่สุด |
| EN | EN 10305-3 -- ท่อเหล็กขนาดเย็นแบบเชื่อมสำหรับการใช้งานที่แม่นยำ |
| GOST | GOST 9567 -- ท่อเหล็กความแม่นยำ; ใช้กันทั่วไปเป็นข้อมูลอ้างอิงท่อความแม่นยำของรัสเซียที่ใกล้เคียงที่สุด |
| JIS | JIS G3445 -- ท่อเหล็กคาร์บอนสำหรับวัตถุประสงค์โครงสร้างเครื่องจักร |
ปลอกนำเบาะรถยนต์-- ท่อเชื่อมความแม่นยำ Q195 เหมาะสำหรับปลอกนำเบาะรับน้ำหนักเบาและชิ้นส่วนเครื่องจักรขึ้นรูปที่คล้ายคลึงกัน ซึ่งความตรง ความสามารถในการเชื่อม และเส้นผ่านศูนย์กลางภายนอกที่สม่ำเสมอมีความสำคัญมากกว่าความแข็งแรงโครงสร้างสูง สิ่งนี้สอดคล้องกับสาขาที่ตั้งใจไว้ของมาตรฐานในการผลิตเครื่องจักร ยานพาหนะ เฟอร์นิเจอร์ และวิศวกรรมทั่วไป
| เกรด | การอ้างอิงมาตรฐาน | C สูงสุด % | Si สูงสุด % | Mn สูงสุด % | P สูงสุด % | S สูงสุด % |
|---|---|---|---|---|---|---|
| Q195 | GB/T 700 | 0.12 | 0.30 | 0.50 | 0.035 | 0.040 |
| Q215A | GB/T 700 | 0.15 | 0.35 | 1.20 | 0.045 | 0.050 |
| Q235B | GB/T 700 | 0.20 | 0.35 | 1.40 | 0.045 | 0.045 |
| Q275B | GB/T 700 | 0.21 | 0.35 | 1.50 | 0.045 | 0.045 |
| Q345B | GB/T 1591 | 0.20 | 0.50 | 1.70 | 0.035 | 0.035 |
| เกรด | ความหนาอ้างอิง | กำลังครากขั้นต่ำ MPa | กำลังดึง MPa | การยืดตัวขั้นต่ำ % |
|---|---|---|---|---|
| Q195 | ≤ 16 มม. | 195 | 315-430 | 33 |
| Q215A | ≤ 16 มม. | 215 | 335-450 | 31 |
| Q235B | ≤ 16 มม. | 235 | 370-500 | 26 |
| Q275B | ≤ 16 มม. | 275 | 410-540 | 22 |
| Q345B | ≤ 16 มม. | 345 | 470-630 | 20 |
-
