สถานที่กำเนิด: | จีน |
---|---|
ชื่อแบรนด์: | TORICH |
ได้รับการรับรอง: | ISO 9001-2008 ISO 14001 EN 10204.3.1 GL PED |
หมายเลขรุ่น: | SAE J525 |
จำนวนสั่งซื้อขั้นต่ำ: | 5 ตัน |
ราคา: | 600-1200 USD/ton |
รายละเอียดการบรรจุ: | สะดวกในการบรรจุลังไม้หรือกล่องกระดาษบรรจุน้ำมัน |
เวลาการส่งมอบ: | 35-60 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T, D/P |
สามารถในการผลิต: | 50,000 ตันต่อปี |
วัสดุ: | เหล็กกล้าคาร์บอนต่ำ | มิติ: | OD30-350mm * WT1-15mm |
---|---|---|---|
ความยาว: | ตามคำสั่งของลูกค้าหรือตัดเป็นชิ้นสั้น | แอพพลิเคชัน: | สำหรับดัด และ ชุด อะไหล่รถยนต์ |
วิธีการผลิต: | วาดผ่านแมนดอล (DOM) | มีรูป: | รอบ |
มาตรฐาน: | SAE J525 | เงื่อนไขการจัดส่ง: | อบ |
แสงสูง: | ดึงท่อเหล็กแมนเดรลดึงท่อเหล็กแมนเดร,drawn over mandrel steel tubing |

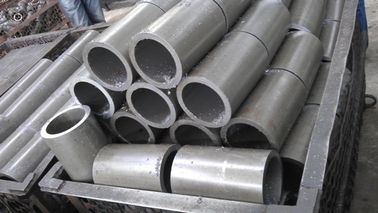

ดึงท่อเหล็กแมนเดร SAE J525 ERW ท่อเหล็กไร้รอยต่อดึงเย็นอบแล้ว
รายละเอียดด่วน:
SAE J525 ท่อเหล็กคาร์บอนต่ำที่มีการเชื่อมเย็นตัวอบแล้วสำหรับการดัดและการเผา
ขนาดช่วง: OD: 30-350 มม. WT: 1-15 มม. L: 12000 มม. หรือตัดเป็นชิ้นสั้นตามความยาวที่ระบุ
การประยุกต์ใช้: สำหรับการดัดและวูบวาบชิ้นส่วนรถยนต์
การผลิต:
ท่อที่ทำจากเหล็กแผ่นรีดแบนที่มีรูปร่างเป็นรูปแบบท่อขอบที่จะเข้าร่วมและหลอมรวมเข้าด้วยกันโดยการเชื่อมความต้านทานไฟฟ้า หลังจากขึ้นรูปและเชื่อมแล้วท่อจะถูกทำให้เป็นมาตรฐานและขึ้นอยู่กับการดำเนินการวาดแบบเย็นซึ่งจะส่งผลให้การตัดแบบหน้าตัดต่ำสุด 15% ซึ่ง 8% จะประกอบด้วยความหนาของผนัง ตามลำดับไปยังการทำงานที่เย็นท่อจะต้องเป็นมาตรฐานโดยใช้วิธีการควบคุมบรรยากาศเพื่อผลิตผลิตภัณฑ์สำเร็จรูปที่จะตอบสนองความต้องการทั้งหมดของ SAJ525
มิติและความคลาดเคลื่อน:
ความคลาดเคลื่อนที่ยอมรับได้ของเส้นผ่าศูนย์กลางท่อภายนอกและเส้นผ่านศูนย์กลางภายในแสดงอยู่ในตารางที่ 1
ค่าเผื่อความคลาดเคลื่อนที่ใช้กับความหนาของท่อจะแสดงในตารางที่ 2
ความคลาดเคลื่อนของมิติสามารถใช้ได้กับสองมิติของสามมิติของท่อเท่านั้น (OD, ID หรือผนัง)
เว้นแต่จะมีการตกลงกันเป็นอย่างอื่นระหว่างลูกค้าและเราความคลาดเคลื่อนของมิติจะนำไปใช้กับหลอด OD และขนาดผนัง
ตารางที่ 1 - ความอดทนของเส้นผ่าศูนย์กลางของหลอดทดลองภายนอก | |||||||
ท่อที่กำหนด OD มม | ความอดทน OD ± mm | ความอดทน ID ±มม | |||||
สูงถึง 9.50 | 0.05 | 0.05 | |||||
รวม 9.50 ถึง 15.88 | 0.06 | 0.06 | |||||
รวมมากกว่า 15.88 ถึง 50.80 | 0.08 | 0.08 | |||||
รวมมากกว่า 50.8 ถึง 63.50 | 0.10 | 0.10 | |||||
รวมมากกว่า 63.50 ถึง 76.20 | 0.13 | 0.13 | |||||
รวมมากกว่า 76.20 ถึง 100.00 | 0.15 | 0.15 | |||||
ความอดทน WT จะต้องไม่เกิน 10% |
ตารางที่ 2- TUBING WALL ความหนาความอดทน | |||||||
น้อย ความหนาของผนัง | ที่กำหนด OD ผ่าน 22 มม ±มม | ที่กำหนด OD 22-48mm ±มม | ที่กำหนด OD 48-100mm ±มม | ||||
0.89 | 0.05 / 0.05 | 0.05 / 0.05 | 0.05 / 0.05 | ||||
1.00 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
1.25 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
1.50 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
1.65 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
2.00 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
2.11 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
2.410 | 0.05 / 0.05 | 0.05 / 0.08 | 0.08 / 0.08 | ||||
2.500 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
2.770 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.000 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.050 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.40 | - | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.75 | - | 0.05 / 0.10 | 0.08 / 0.08 | ||||
4.00 | - | 0.08 / 0.10 | 0.08 / 0.10 | ||||
4.19 | - | 0.08 / 0.10 | 0.08 / 0.10 | ||||
4.57 | - | 0.10 / 0.10 | 0.08 / 0.13 | ||||
5.00 | - | 0.10 / 0.13 | 0.10 / 0.13 |
ตารางที่ 2- ข้อกำหนดด้านเคมี | |||||||
ธาตุ | % | ||||||
คาร์บอน | 0.06-0.18 | ||||||
แมงกานีส | 0.30 ถึง 0.60 | ||||||
Phosphpris | สูงสุด 0.040 | ||||||
กำมะถัน | สูงสุด 0.050 |
ตารางที่ 3- คุณสมบัติทางกล | |||||||
คุณสมบัติ | ราคา | ||||||
Yield Strength, min | 170 Mpa | ||||||
ขั้นสูงสุดสิบนาที | 310 Mpa | ||||||
การยืดตัวใน 50 มม | 35% | ||||||
ความแข็ง (Rockwell B) สูงสุด | 65.00 |
