แอปพลิเคชัน: | ท่อไฮโดรลิค | มาตรฐาน: | ASTM |
---|---|---|---|
ความหนา: | 0.1mm-60mm | ได้รับการรับรอง: | ISO9001-2008 |
เทคนิค: | วาดเย็น | การรักษาพื้นผิว: | โมฆะ |
ล้อแม็กหรือไม่: | ไม่ใช่โลหะผสม | รูปร่างมาตรา: | กลม |
แสงสูง: | ท่อ SSID DOM,ท่อ E355 DOM,E235 ดึงผ่านท่อแมนเดร |

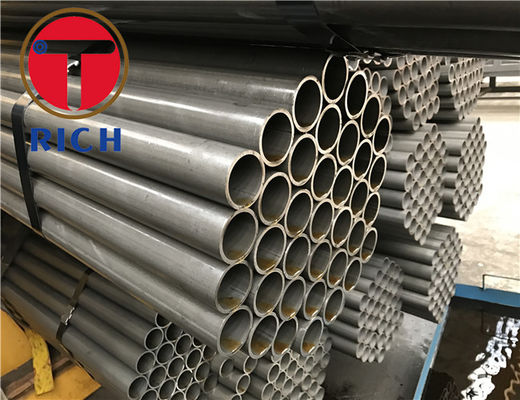

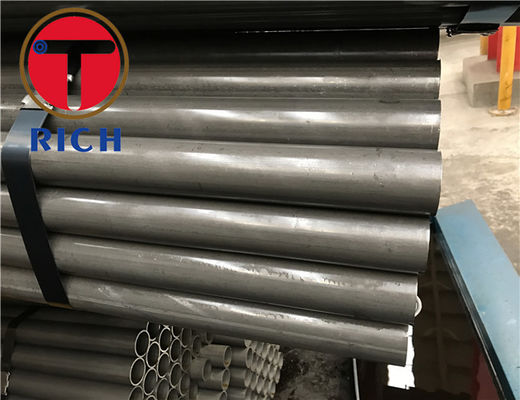

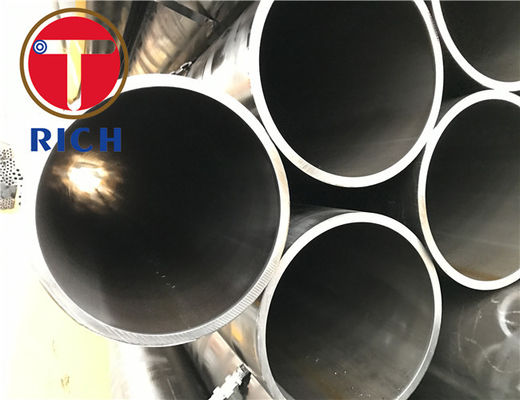

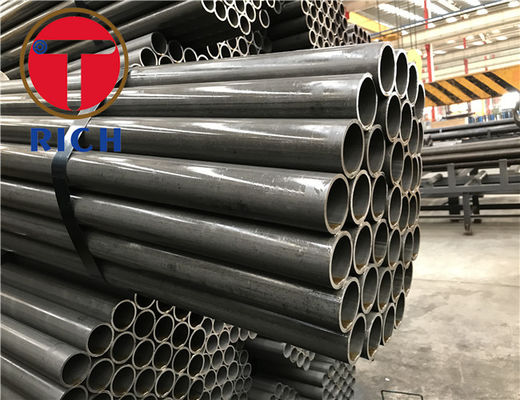

EN 10305-2 E235 E355 SSID Precision DOM Automotive Tubes
DOM รอยท่อเหล็กคาร์บอน EN10305-2 สำหรับท่อเหล็กไฮดรอลิก E155, E195, E235 E275, E355
ช่วงขนาด:OD:6-420mm WT:1-50mm L:max12000mm
การใช้งาน: สำหรับอุตสาหกรรมยานยนต์/ การใช้เครื่องจักร/ ท่อน้ำมัน/ โช้คอัพรถจักรยานยนต์/
โช้คอัพอัตโนมัติ / กระบอกสูบใน / กระบอกสูบยืดไสลด์ / ระบบยกแจ็ค / กระบอกสูบไฮดรอลิก
ลักษณะของDOM Automotive Tubes:
พื้นผิวภายในและภายนอกของท่อเรียบ ในขณะที่รอยเชื่อมจะมองไม่เห็นหรือจับต้องได้
พื้นผิว ID ที่มีความหยาบ Ra≤4μm ความเรียบเนียนของ ID ที่ดีที่สุดที่เราสามารถเข้าถึงได้ Ra≤0.8μm
สามารถวัดและรายงานพื้นผิวด้านในได้หากผู้ซื้อร้องขอก่อน PO
จัดหาเหล็กเกรดของDOM Automotive Tubes:
E155, E195, E235 E275, E355
อะไรคือท่อไร้รอยต่อ dom, ท่อโลหะ dom?
ท่อเหล็กกลมเริ่มต้นด้วยขดลวดเหล็กซึ่งกรีดให้ได้ความกว้างที่เหมาะสมกับขนาดท่อที่ต้องการ
แถบนี้ขึ้นรูปเย็นและผ่านเครื่องเชื่อมแบบต้านทานไฟฟ้าซึ่งเชื่อมขอบเข้าด้วยกัน
ภายใต้ความกดดันเพื่อให้รูปร่างท่อสมบูรณ์หลังจากทดสอบความสมบูรณ์ของรอยเชื่อมแล้ว ท่อจะถูกตัดให้ยาวเป็น
การประมวลผลเพิ่มเติมกระบวนการรีดเย็นสร้างผลิตภัณฑ์ที่มีความสม่ำเสมอและมีความแม่นยำพร้อมการปรับปรุงอย่างมาก
ความคลาดเคลื่อน ผิวสำเร็จและความต้านทานแรงดึง ความแข็งที่เพิ่มขึ้นและการแปรรูปที่ดี
ทำไมต้องเลือก DOM เชื่อมท่อเหล็กความแม่นยำไร้รอยต่อ?
1. จะช่วยประหยัดต้นทุนการตัดเฉือนของคุณในการผลิตชิ้นส่วนเครื่องจักรกล
2. ให้ผลผลิตสูงและทนต่อแรงดึง
3. ความหนาของผนังสม่ำเสมอ
4. มีศูนย์กลางที่ดี
5. พื้นผิว OD และ ID เรียบและสะอาด
6. ความทนทานต่อความแม่นยำสูงใน OD และ ID
เงื่อนไขการจัดส่ง:
+C, +Lc, + SR, +A, +N
เกรดเหล็กและองค์ประกอบทางเคมี:
เกรดเหล็ก | ค | ซิ | มิน | พี | ส | |
ชื่อเหล็ก | หมายเลขเหล็ก | max | max | max | max | max |
E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
บันทึก: นอกจากนี้ยังมีเกรดเหล็กพิเศษตามความต้องการของลูกค้า
คุณสมบัติทางกล | |||||||||||||
เกรดเหล็ก | ค่าขั้นต่ำสำหรับเงื่อนไขการจัดส่ง | ||||||||||||
ชื่อเหล็ก | (+ซีซี) | (+LCc) | (+เอสอาร์) | (+โฆษณา) | (+N) | ||||||||
Rm Mpa | % | Rm Mpa | % | Rm Mpa | ReH Mpa | % | Rm Mpa | % | Rm Mpa | ReHe Mpa | % | ||
E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
ข้อมูลที่เกี่ยวข้อง:
มาตรฐานการตรวจสอบคุณภาพและการอ้างอิงเชิงบรรทัดฐาน:
EN10002-1, วัสดุโลหะ - การทดสอบแรงดึง - ส่วนที่ 1: วิธีทดสอบที่อุณหภูมิแวดล้อม
EN10020 ความหมายและการจำแนกเกรดของเหล็ก
EN10021 ข้อกำหนดทางเทคนิคทั่วไปในการจัดส่งสำหรับผลิตภัณฑ์เหล็กและเหล็ก
EN10027-1 ระบบการกำหนดเหล็ก - ส่วนที่ 1: ชื่อเหล็ก สัญลักษณ์หลัก
EN10027-2 ระบบการกำหนดสำหรับ stee l- ส่วนที่ 2: ระบบตัวเลข
EN10052 คำศัพท์เกี่ยวกับเงื่อนไขการรักษาความร้อนสำหรับผลิตภัณฑ์ที่เป็นเหล็ก
EN10204 ผลิตภัณฑ์โลหะ - ประเภทของเอกสารการตรวจสอบ
EN10233 วัสดุที่เป็นโลหะ - ท่อ - การทดสอบการทำให้แบนราบ
EN10234 วัสดุโลหะ - หลอด - การทดสอบการขยายแบบดริฟท์
EN10246-1 การทดสอบท่อเหล็กแบบไม่ทำลาย - ส่วนที่ 1: การทดสอบแม่เหล็กไฟฟ้าอัตโนมัติของท่อเหล็กไร้ตะเข็บและรอยเชื่อม (ยกเว้นการเชื่อมอาร์กที่จมอยู่ใต้น้ำ) สำหรับการตรวจสอบการรั่วซึมของไฮดรอลิก
EN10246-3 การทดสอบท่อเหล็กแบบไม่ทำลาย - ส่วนที่ 3: การทดสอบกระแสไหลวนอัตโนมัติของท่อเหล็กไร้ตะเข็บและรอย (ยกเว้นการเชื่อมอาร์กที่จมอยู่ใต้น้ำ) สำหรับการตรวจจับความไม่สมบูรณ์
EN10246-5 การทดสอบท่อเหล็กแบบไม่ทำลาย - ส่วนที่ 5: การทดสอบการรั่วของทรานสดิวเซอร์แม่เหล็กรอบข้างอัตโนมัติ / การทดสอบการรั่วไหลของฟลักซ์ของท่อเหล็กไร้ตะเข็บและรอยเชื่อม (ยกเว้นรอยอาร์กที่จมอยู่ใต้น้ำ) สำหรับการตรวจจับความไม่สมบูรณ์ตามยาว
EN10246-7 การทดสอบท่อเหล็กแบบไม่ทำลาย - ตอนที่ 7: การทดสอบด้วยคลื่นเสียงความถี่สูงรอบข้างอัตโนมัติของท่อเหล็กไร้ตะเข็บและรอยเชื่อม (ยกเว้นการเชื่อมอาร์กที่จมอยู่ใต้น้ำ) สำหรับการตรวจจับความไม่สมบูรณ์ตามยาว
EN10256 การทดสอบท่อเหล็กแบบไม่ทำลาย - คุณสมบัติและความสามารถของบุคลากรทดสอบแบบไม่ทำลายระดับ 1 และ 2
EN ISO377 ผลิตภัณฑ์เหล็กกล้าและเหล็กกล้า - ตำแหน่งและการเตรียมตัวอย่างและชิ้นทดสอบสำหรับการทดสอบทางกล ( ISO 377:1997)
EN ISO 2566-1 เหล็กกล้า - การแปลงค่าการยืดตัว - ส่วนที่ 1: เหล็กกล้าคาร์บอนและโลหะผสมต่ำ ( ISO2566-1:1984)
ENV10220 ท่อเหล็กไร้ตะเข็บและเชื่อม - ขนาดและมวลต่อความยาวหน่วย
EN10266, ท่อเหล็ก, ข้อต่อและส่วนกลวงที่มีโครงสร้าง - คำจำกัดความและสัญลักษณ์สำหรับใช้ในมาตรฐานผลิตภัณฑ์
