| สถานที่กำเนิด: | เจ้อเจียง จีน |
|---|---|
| ชื่อแบรนด์: | TORICH |
| ได้รับการรับรอง: | ISO9001 ISO14001 TS16949 |
| หมายเลขรุ่น: | มาตรฐาน ASTM A178 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ตัน |
| ราคา: | usd 500-1200 per ton |
| รายละเอียดการบรรจุ: | บรรจุในแพคเกจมาตรฐานทางทะเล |
| เวลาการส่งมอบ: | 30-45 วัน |
| เงื่อนไขการชำระเงิน: | T/T, l/c, D/A, D/P เวสเทิร์น ยูเนี่ยน MoneyGram |
| สามารถในการผลิต: | 50,000 ตันต่อตัน |
| ชื่อผลิตภัณฑ์: | ASTM A178 ท่อแลกเปลี่ยนความร้อนเหล็กกล้าคาร์บอนเชื่อมกลม | คำสำคัญ: | ท่อแลกเปลี่ยนความร้อน |
|---|---|---|---|
| แอปพลิเคชัน: | ใช้สำหรับท่อบอยเลอร์ ปล่องหม้อไอน้ำ ฮีทเตอร์ฮีทเตอร์ และปลายที่ปลอดภัย | รูปร่าง: | กลม |
| วัสดุ: | Q195 Q235 Q345 | เทคนิค: | ERW |
| ความยาว: | สูงสุด12000mm | OD: | 12.7-127mm |
| WT: | 0.9-9.1mm | สถานที่กำเนิด: | เจ้อเจียง ประเทศจีน |
| แสงสูง: | welded steel pipe,welding steel tubing |
||
วัสดุ:เหล็กกล้าคาร์บอนและเหล็กกล้าคาร์บอนแมงกานีส
การผลิต:การเชื่อมความต้านทานไฟฟ้า
ช่วงขนาด:OD: 12.7-127mm WT:0.9-9.1mm L: ตามความต้องการของลูกค้า
การใช้งาน:สำหรับหม้อไอน้ำ, ฮีทเตอร์ฮีทเตอร์, เครื่องแลกเปลี่ยนความร้อน, คอนเดนเซอร์, ปล่องบอยเลอร์, ฮีทเตอร์ฮีทเตอร์ และปลายที่ปลอดภัย
การรักษาความร้อน:
หลังจากการเชื่อม ท่อทั้งหมดจะได้รับความร้อนที่อุณหภูมิ 1650 ℉ (900 ℃) หรือสูงกว่า และตามด้วยการระบายความร้อนในอากาศหรือในห้องทำความเย็นของเตาเผาบรรยากาศที่มีการควบคุม
ท่อดึงเย็นจะได้รับการบำบัดด้วยความร้อนหลังจากผ่านการดึงเย็นครั้งสุดท้ายที่อุณหภูมิ 1200 ℉ (650 ℃) หรือสูงกว่า
การทดสอบและการตรวจสอบ:
การทดสอบแรงดึง
การทดสอบการบดขยี้
การทดสอบเครื่องกล
- การทดสอบแบน
- การทดสอบหน้าแปลน
คุณสมบัติทางเคมี
| องค์ประกอบ | เกรด A เหล็กกล้าคาร์บอนต่ำ | เกรด C เหล็กกล้าคาร์บอนปานกลาง |
เกรดดี เหล็กกล้าคาร์บอนแมงกานีส |
|
| คาร์บอน | 0.06-0.18 | 0.35 สูงสุด | 0.27Max | |
| แมงกานีส | 0.27-0.63 | 0.80 สูงสุด | 1.00-1.50 | |
| ฟอสฟอรัสแม็กซ์ | 0.035 | 0.035 | 0.030 | |
| กำมะถันแม็กซ์ | 0.035 | 0.035 | 0.015 | |
| ซิลิคอน | - | - | 0.10 นาที | |
| คุณสมบัติทางกล | เกรดเอ | เกรด C | เกรดD | |
| ความต้านแรงดึง: min ksi(Mpa) | 47(325) | 60(415) | 70(485) | |
| จุดผลตอบแทน: min ksi (Mpa) | 26(180) | 37(255) | 40(275) | |
| การยืดตัว | ≥35% | ≥30% | ≥30% | |
ความคลาดเคลื่อนสำหรับ OD และ WT (SA-450/SA-450M)
| OD ใน (มม.) | + | - | WT ใน (มม.) | + | - |
| <1'' (25.4) | 0.10 | 0.10 | ≤1.1/2''(38.1) | 20% | 0 |
| 1''~1.1'' (25.4~38.1) | 0.15 | 0.15 | >1.1/2''(38.2) | 22% | 0 |
| >1.1/2''~<2''(38.1~50.8 | 0.20 | 0.20 | |||
| 2''~<2.1 / 2'' (50.8~63.5) | 0.25 | 0.25 | |||
| 2.1/2''~<3''(63.5~76.2) | 0.30 | 0.30 | |||
| 3''~<4''(76.2~101.6) | 0.38 | 0.38 | |||
| 4''~<7.1/2'' (101.6~190.5) | 0.38 | 0.64 | |||
| >7.1/2~9''(190.5~228.6) | 0.38 | 1.14 |

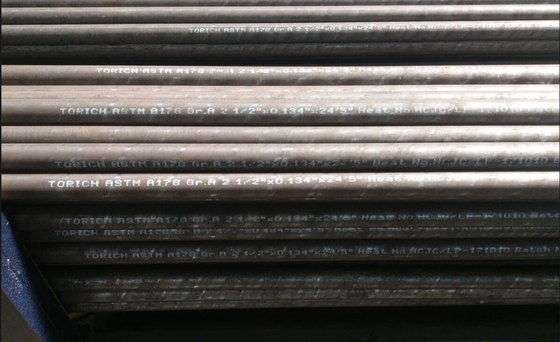

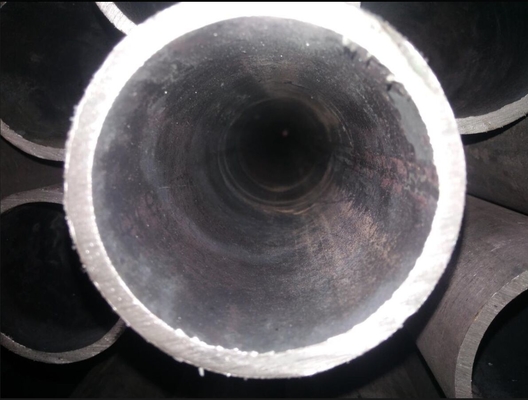

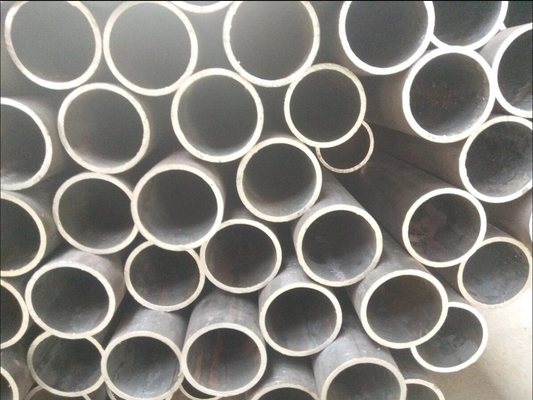

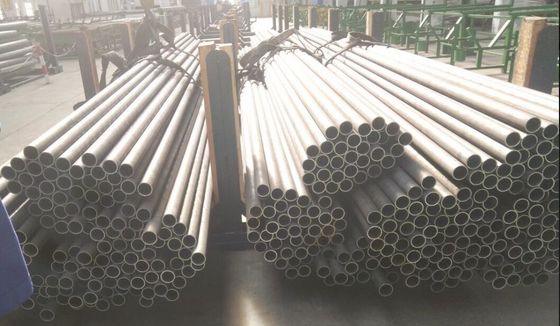

การผลิตและบรรจุภัณฑ์
แท็ก
