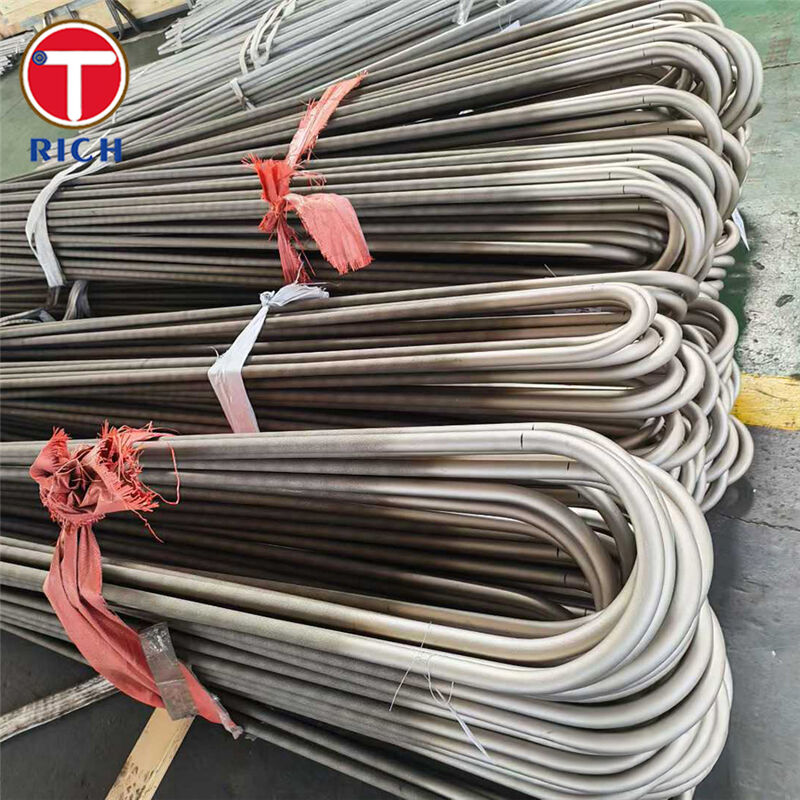

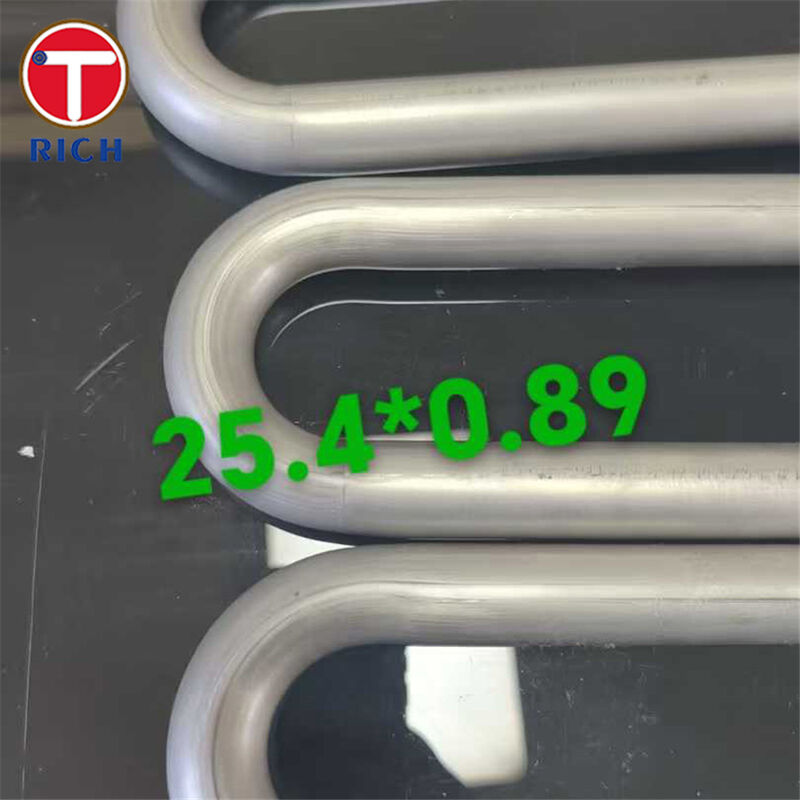

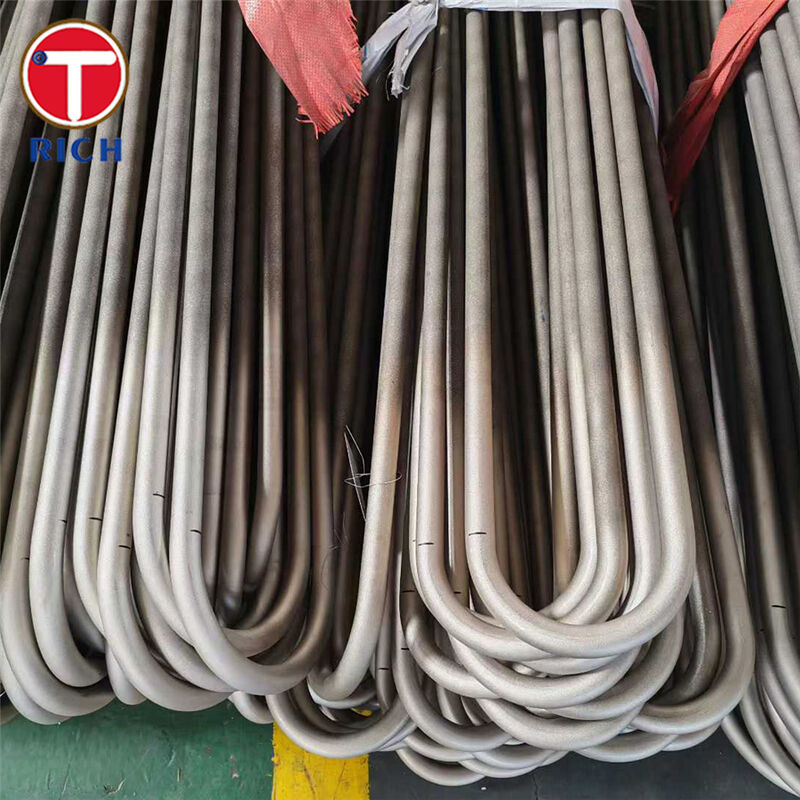

ASTM A179 ท่อโค้งรูปตัว U เหล็กกล้าคาร์บอนต่ำไร้รอยต่อแบบดึงเย็นสำหรับเครื่องแลกเปลี่ยนความร้อน
รายละเอียดสินค้า
ท่อ U Bend แบบไม่มีรอยต่อแบบดึงเย็น
,ท่อ U เหล็กกล้าคาร์บอนต่ำ
,ท่อแลกเปลี่ยนความร้อนรูปตัวยู
ASTM A179 U-Bend Tube — ท่อเหล็กคาร์บอนต่ำไร้รอยต่อแบบดึงเย็นสำหรับเครื่องแลกเปลี่ยนความร้อน
วัสดุ
ท่อ ASTM A179 U-bend เป็นท่อเหล็กคาร์บอนต่ำไร้รอยต่อแบบดึงเย็นที่ถูกขึ้นรูปเป็นรูปตัว U สำหรับเครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ, คอนเดนเซอร์, คูลเลอร์ และอุปกรณ์ถ่ายเทความร้อนที่คล้ายกัน ท่อฐานผลิตโดยกระบวนการไร้รอยต่อและการดึงเย็น จากนั้นจึงโค้งงอตามรัศมี/ความยาวขาที่ต้องการ โดยมีการควบคุมความเสถียรของมิติและสภาพพื้นผิวอย่างเข้มงวด
ข้อมูลจำเพาะ
-
ประเภทสินค้า: U-bend (U-tube) สำหรับเครื่องแลกเปลี่ยนความร้อน
-
วัสดุฐาน / มาตรฐาน: ASTM A179 / A179M (มักอ้างอิงเป็น SA179 สำหรับภาษาการจัดซื้อที่คล้ายกัน)
-
เส้นทางการผลิต: ไร้รอยต่อ → ดึงเย็น → U-bending (ตามแบบ)
-
ช่วง OD ของท่อฐานทั่วไป (ขอบเขต ASTM A179): 1/8" ถึง 3" (3.2–76.2 มม.)
-
พารามิเตอร์ U-bend หลัก (ปรับแต่ง):
-
รัศมีการโค้งงอ (CLR), ความยาวขา, ความยาวสัมผัส, ความยาวตรง, การตกแต่งปลาย
-
การควบคุมรูปไข่และการบางของผนังที่ส่วนโค้ง (วัดและรายงานได้)
-
คุณสมบัติหลัก
-
ความเหมาะสมในการถ่ายเทความร้อนที่ดีเยี่ยม: OD/ID เรียบ, ผนังสม่ำเสมอ, รูปทรงเรขาคณิตที่เสถียรจากท่อดึงเย็น
-
ประสิทธิภาพการขึ้นรูปที่เชื่อถือได้: เคมีคาร์บอนต่ำรองรับการดัด, การขยายตัว และการกลิ้ง ซึ่งมักจำเป็นสำหรับการประกอบท่อกับแผ่นท่อ
-
การตรวจสอบคุณภาพ: การควบคุมเคมี + การทดสอบทางกล + การทดสอบท่อทั่วไป (เช่น ความแข็ง/การแบน/การบาน/ตัวเลือกไฮโดรสแตติกหรือ NDT ตามคำสั่งซื้อ)
ข้อดีของเรา
-
คุณควบคุมการบางของผนังและรูปไข่ที่ U-bend อย่างไร
เราควบคุมเครื่องมือการดัด, การหล่อลื่น และพารามิเตอร์การขึ้นรูป และสามารถให้การวัดพื้นที่โค้งงอ (รูปไข่และการบางของผนัง) ผู้ซื้อหลายรายระบุขีดจำกัด (เช่น รูปไข่และขีดจำกัดการบาง) สำหรับ U-tubes เราสามารถผลิตและตรวจสอบตามเกณฑ์โครงการของคุณ และจัดหาบันทึกการตรวจสอบ -
ฉันจะได้รับการตรวจสอบและเอกสารอะไรบ้าง
เราให้การตรวจสอบย้อนกลับเต็มรูปแบบตามความร้อน/ล็อต และใบรับรองการทดสอบโรงงาน (EN 10204 3.1 พร้อมใช้งานเมื่อมีการร้องขอ) รวมถึงการปฏิบัติตามการทดสอบที่จำเป็นภายใต้ข้อกำหนดของท่อ ASTM (การวิเคราะห์ทางเคมี/ผลิตภัณฑ์และการตรวจสอบทางกล การทดสอบไฮโดรสแตติกหรือแบบไม่ทำลายเมื่อระบุ) -
คุณป้องกันการปนเปื้อนและความเสียหายจากการขนส่ง (สำคัญสำหรับเครื่องแลกเปลี่ยนความร้อน) ได้อย่างไร

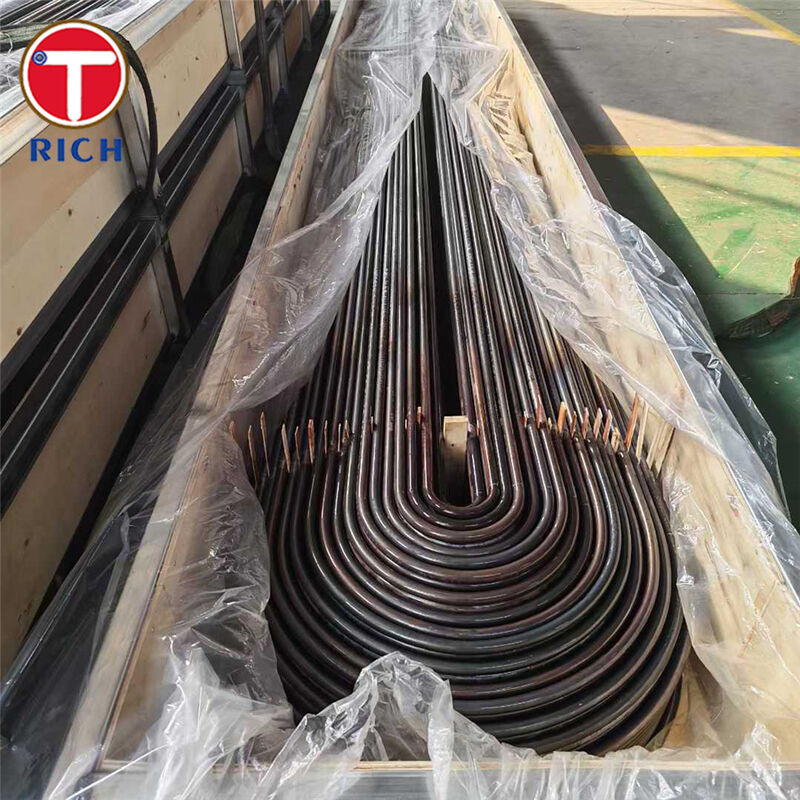

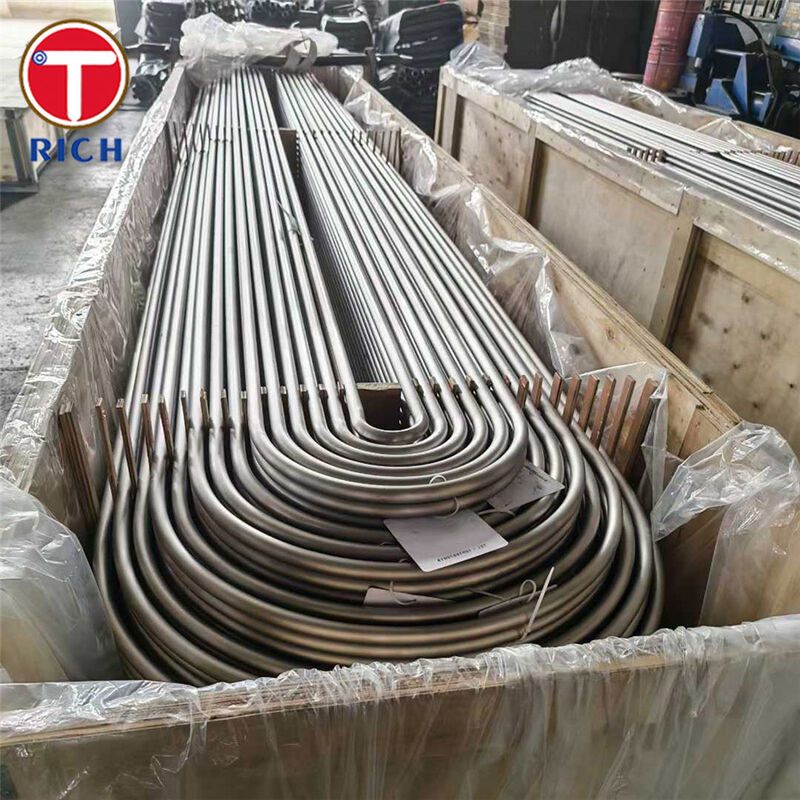

เราปฏิบัติตามแนวทางปฏิบัติในการตกแต่งและการบรรจุหีบห่อที่ควบคุม (การตัด/การกำจัดเสี้ยน/การทำความสะอาด, ฝาปิดปลาย/การปิดผนึก และการบรรจุเพื่อการส่งออก) เพื่อป้องกันปลายท่อและความสะอาดภายในระหว่างการขนส่งและการจัดเก็บ
องค์ประกอบทางเคมี
| เกรด / มาตรฐาน | C | Si | Mn | P | S | Cr | Ni | Cu | Mo | V | Nb | Ti | Al |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | 0.06–0.18 | ≥175 | 0.27–0.63 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| ≥35 | 0.06–0.18 | ≤0.25 | 0.27–0.63 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| ≥35 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.020 | ≤0.30 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.02 | ≤0.01 | ≤0.04 | ≥0.02 |
| ≥25 | ≤0.18 | ≤0.35 | 0.30–0.60 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
หมายเหตุ: “—” ระบุว่าไม่ได้ระบุไว้ในบทสรุปที่อ้างอิงสำหรับเกรดนั้น
คุณสมบัติทางกล (5 เกรดอ้างอิง)
| เกรด / มาตรฐาน | ความต้านทานแรงดึง (MPa) | ความแข็งแรงของผลผลิต (MPa) | การยืดตัว (%) | ความแข็ง |
|---|---|---|---|---|
| ASTM A179 | — | ASTM A192 | ||
| ≥35 | — | ASTM A192 | ≥325 | ≥180 |
| ≥35 | ≤77 HRB | ASTM A210 Gr. A-1 | ≥415 | ≥255 |
| ≥30 | ≤79 HRB | EN 10216-2 P235GH (T ≤ 16 มม. อ้างอิง) | 360–500 | ≥175 |
| ≥25 | — | JIS G 3461 STB340 | ≥340 | ≥175 |
≥35
-
—
-
มาตรฐาน
-
ASTM: ASTM A179/A179M (ท่อฐาน) + ASTM A450/A450M (ข้อกำหนดทั่วไปสำหรับท่อเหล็กคาร์บอน/โลหะผสมต่ำ)
-
EN: EN 10216-2 (ท่อไร้รอยต่อสำหรับวัตถุประสงค์ด้านแรงดันที่มีคุณสมบัติที่อุณหภูมิสูง เช่น P235GH)
-
GOST: GOST 8733 (ข้อกำหนดทางเทคนิคสำหรับท่อไร้รอยต่อแบบเสียรูปเย็น) + GOST 8734 (ช่วงขนาดสำหรับท่อไร้รอยต่อแบบขึ้นรูปเย็น)
JIS: JIS G 3461 (ท่อหม้อไอน้ำเหล็กคาร์บอนและเครื่องแลกเปลี่ยนความร้อน เช่น STB340)
-
GB: GB/T 3639 (ท่อแม่นยำแบบดึงเย็น/รีดเย็นไร้รอยต่อ) และการเลือกตามโครงการ เช่น GB 3087 สำหรับบริการหม้อไอน้ำ เมื่อระบุ
-
พื้นที่ใช้งาน
-
การผลิตพลังงานและหม้อไอน้ำ: คอนเดนเซอร์, เครื่องทำน้ำอุ่นป้อน, อีโคโนไมเซอร์ (ชุดท่อ U)
น้ำมันและก๊าซ / การกลั่น: คูลเลอร์, คอนเดนเซอร์, เครื่องแลกเปลี่ยนการกู้คืนความร้อน
รูปทรงเรขาคณิต U-bend ใช้เป็นหลักในเครื่องแลกเปลี่ยนแบบเชลล์และท่อเพื่อให้เส้นทางไหลแบบหลายผ่านที่กะทัดรัดและการจัดวางชุดท่อที่มีประสิทธิภาพ
รูปทรงเรขาคณิต U-bend ใช้เป็นหลักในเครื่องแลกเปลี่ยนแบบเชลล์และท่อเพื่อให้เส้นทางไหลแบบหลายผ่านที่กะทัดรัดและการจัดวางชุดท่อที่มีประสิทธิภาพ
ถาม: คุณเป็นบริษัทการค้าหรือผู้ผลิต
ตอบ: ผู้ผลิต, สามารถทำการค้าได้ด้วย
ถาม: ระยะเวลาในการจัดส่งของคุณนานแค่ไหน
ตอบ: โดยทั่วไปแล้ว จะใช้เวลา 10-15 วัน หากสินค้าอยู่ในสต็อก หรือใช้เวลา 30-40 วัน หากสินค้าไม่อยู่ในสต็อก
ขึ้นอยู่กับปริมาณ
ถาม: คุณให้ตัวอย่างหรือไม่ ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม
ตอบ: ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องจ่ายค่าขนส่งถาม: เงื่อนไขการชำระเงินของคุณคืออะไรตอบ: การชำระเงิน
-
