PA12 ไนลอนเคลือบ 4.76 มิลลิเมตร OD SAE J527 ระบบเบรคอากาศ
รายละเอียดสินค้า
PA12 ท่อเหล็กยานยนต์
,ท่อเหล็กยานยนต์เคลือบไนลอน
,ท่อ Bundy เบรกลม

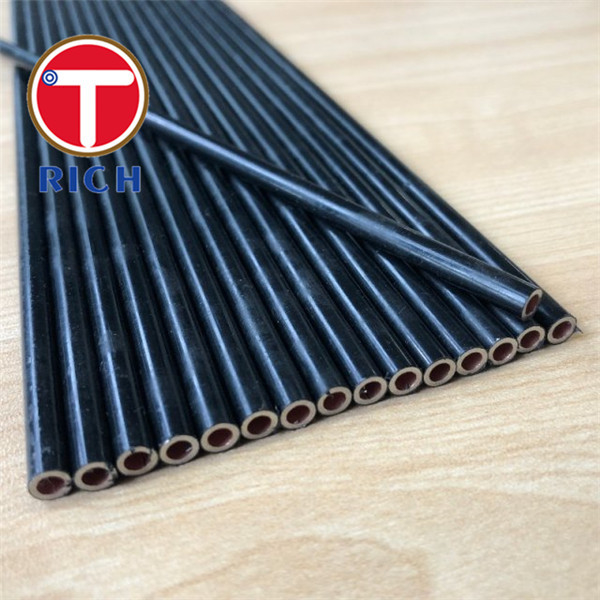

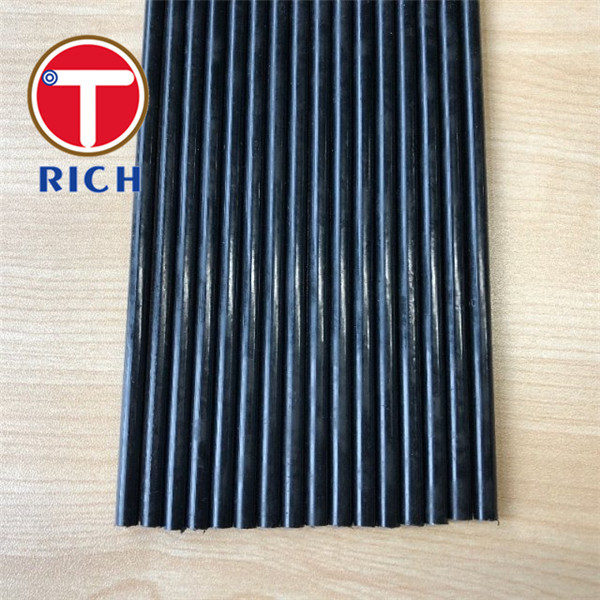

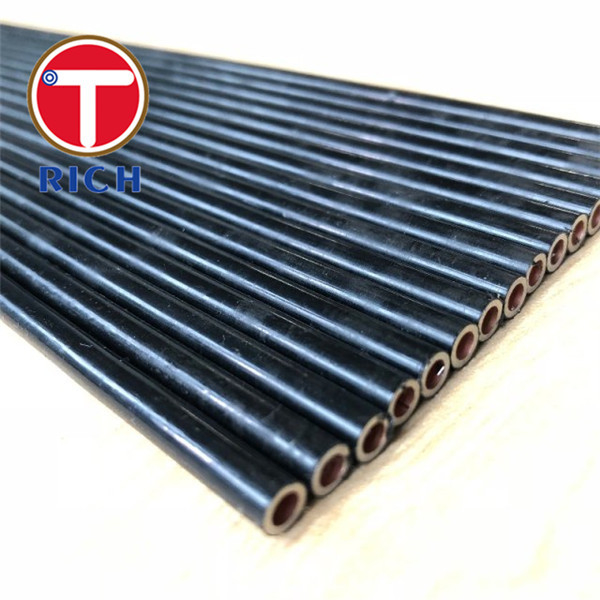

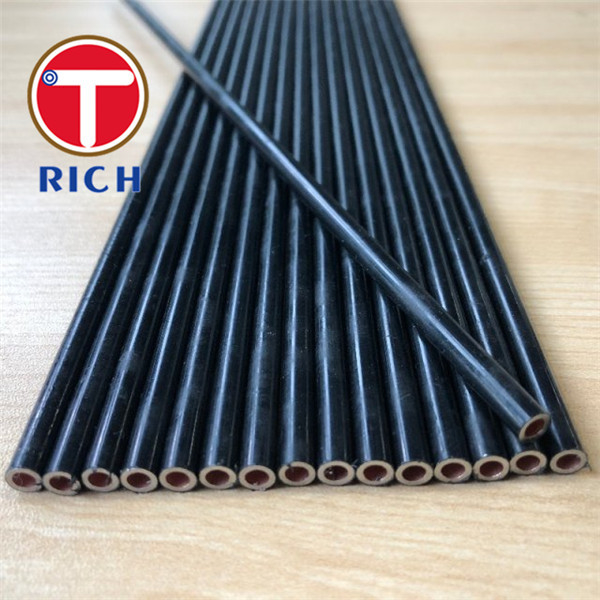

ท่อ Bundy เคลือบไนลอน PA12 SPCC 4.76 × 0.7 มม. เป็นท่อเหล็กคาร์บอนต่ำประสานผนังสองชั้นที่ออกแบบมาสำหรับการใช้งานเบรกและท่อของเหลวในรถยนต์ที่ต้องการการควบคุมขนาดที่แน่น ความสามารถในการขึ้นรูปเย็นที่ดี และการป้องกันการกัดกร่อนภายนอกที่ดียิ่งขึ้น
สำหรับผลิตภัณฑ์นี้ SAE J527 เป็นข้อมูลอ้างอิงทางเทคนิคสำหรับท่อเหล็กคาร์บอนต่ำผนังสองชั้นประสาน ไม่ควรใช้การกำหนด SAE J1625 ที่แสดงบนหน้าผลิตภัณฑ์รุ่นเก่าบางหน้าเป็นมาตรฐานของท่อ เนื่องจาก SAE J1625 ครอบคลุมเบรกเกอร์วงจรงานหนักมากกว่าการใช้ท่อในรถยนต์ SAE J527 ครอบคลุมถึงท่อเหล็กคาร์บอนต่ำผนังสองชั้นแบบประสานโดยเฉพาะสำหรับยานยนต์ ไฮดรอลิก เครื่องทำความเย็น การดัด การบาน การขึ้นรูป และการใช้งานที่คล้ายกัน
โครงสร้างทั่วไปประกอบด้วยแถบเหล็กกล้าคาร์บอนต่ำรีดเย็นที่สร้างเป็นท่อผนังสองชั้น ทองแดงประสานไปตามส่วนต่อประสานที่ทับซ้อนกัน ตามด้วยชั้นป้องกันการกัดกร่อนของโลหะ และการเคลือบไนลอน PA12 ภายนอก ขนาด OD 4.76 มม. เทียบเท่ากับขนาดท่อยานยนต์ขนาด 3/16 นิ้วที่ใช้กันอย่างแพร่หลาย
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ผลิตภัณฑ์ | ท่อเหล็ก Bundy แบบประสานผนังสองชั้น |
| วัสดุฐาน | เหล็กแผ่นรีดเย็นคาร์บอนต่ำ |
| เกรดทั่วไป | เอสพีซีซี |
| มาตรฐานวัสดุอ้างอิง | JIS G 3141 |
| มาตรฐานท่อ | แซ่เจ527 |
| เส้นผ่านศูนย์กลางภายนอกที่กำหนด | 4.76 มม |
| ความอดทนเส้นผ่านศูนย์กลางภายนอก | ±0.08 มม |
| ความหนาของผนังที่กำหนด | 0.70 มม. ขนาดอ้างอิงพื้นฐาน SAE J527 ประมาณ 0.71 มม |
| ความทนทานต่อความหนาของผนัง | ±0.08 มม |
| OD ที่มีอยู่อื่น ๆ | 3.18, 4.76, 6.00, 6.35, 7.94/8.00, 9.53, 10.00, 12.00, 12.70 มม. ขึ้นอยู่กับข้อตกลงการผลิต |
| ความยาว | ความยาวตรงหรือม้วน 1-12 ม. มีความยาวที่กำหนดเองได้ |
| การก่อสร้างท่อ | ท่อเหล็กประสานทองแดงผนังสองชั้น |
| ความตรง | ข้อตกลงระหว่างผู้ซื้อและผู้ผลิตสำหรับการจัดหาแบบตรง |
| สภาพพื้นผิว | ท่อประสานทองแดงพร้อมการเคลือบป้องกันการกัดกร่อนของโลหะและชั้นนอกไนลอน PA12 |
| วัสดุไนลอน | โพลีเอไมด์ 12, PA12 |
| ความหนาเคลือบไนลอนทั่วไป | 150-200 μm ตามที่ระบุไว้ |
| การรักษาความร้อน | ควบคุมกระบวนการบัดกรี/อบอ่อนตามเส้นทางการผลิต |
| สภาพการขึ้นรูป | เหมาะสำหรับการดัด บาน ประดับด้วยลูกปัด และการขึ้นรูปเย็น |
| แบบฟอร์มการจัดหา | ความยาวตรงหรือม้วน |
| การตรวจสอบ | OD, ความหนาของผนัง, การเคลือบผิว, การรั่ว/ความดัน, การวูบวาบ และการตรวจสอบด้วยสายตาตามที่กำหนด |
สำหรับท่อขนาดปกติ 4.76 มม. ข้อมูลมิติ SAE J527 ที่เผยแพร่ให้ค่าความคลาดเคลื่อน OD ± 0.08 มม. และความหนาของผนังพื้นฐานประมาณ 0.71 มม. โดยมีพิกัดความเผื่อ ±0.08 มม. มิติข้อมูลอื่น ๆ อาจถูกกำหนดโดยข้อตกลงระหว่างซัพพลายเออร์และผู้ซื้อ
- โครงสร้างประสานผนังสองชั้น:ท่อนี้ผลิตจากแถบเหล็กกล้าคาร์บอนต่ำที่รีดเป็นผนังสองด้านที่ทับซ้อนกันและประสานเข้ากับโครงสร้างท่อแบบรวม การออกแบบผนังสองชั้นให้ความต้านทานต่อข้อบกพร่องของตะเข็บเฉพาะจุดได้ดีกว่าท่อเชื่อมผนังเดี่ยวแบบทั่วไป และรักษาความสามารถในการขึ้นรูปที่ดีสำหรับการกำหนดเส้นทางสายยานยนต์ SAE J527 เน้นเป็นพิเศษสำหรับท่อเหล็กคาร์บอนต่ำผนังสองชั้นประสาน ซึ่งเหมาะสำหรับการดัด บาน ประดับด้วยลูกปัด และการขึ้นรูป
- ควบคุมได้ 4.76 × 0.7 มม. ขนาด:สำหรับขนาด 4.76 มม. เป้าหมายมิติปกติคือ: เส้นผ่านศูนย์กลางภายนอก: 4.76 มม. ความทนทานต่อ OD: ±0.08 มม. ความหนาของผนัง: ประมาณ 0.70-0.71 มม. ความทนทานต่อผนัง: ±0.08 มม. ความคลาดเคลื่อนเหล่านี้มีความสำคัญสำหรับการใส่ข้อต่อท่อแบบทำซ้ำได้ รูปทรงของแฟลร์ และการดัดงอแบบอัตโนมัติ
- PA12 สิ่งกีดขวางการกัดกร่อนภายนอก:PA12 เป็นตัวกั้นเทอร์โมพลาสติกที่มีการดูดซับความชื้นค่อนข้างต่ำเหนือระบบการเคลือบโลหะ สำหรับท่อยานยนต์ การเคลือบมีจุดมุ่งหมายเพื่อลดการสัมผัสโดยตรงกับพื้นผิวเหล็กต่อความชื้นบนถนน การปนเปื้อนของคลอไรด์ การเสียดสี และผลกระทบจากหิน สามารถระบุชั้น PA12 150-200 μm ได้เมื่อต้องการความหนาของชั้นเคลือบที่เพิ่มขึ้น
- ความสามารถในการขึ้นรูปเย็นที่ดี:แถบชนิด SPCC คาร์บอนต่ำให้ความเหนียวที่จำเป็นในระหว่างการขึ้นรูปท่อ ท่อประเภท SAE J527 สำเร็จรูปมีไว้สำหรับการใช้งานที่เกี่ยวข้องกับการโค้งงอและการบานมากกว่าการใช้เป็นท่อโครงสร้างแข็ง SAE อธิบายว่าท่อ J527 เหมาะสำหรับการดัดโค้ง บาน ประดับด้วยลูกปัด และการขึ้นรูป
- ความสามารถของสายแรงดัน:ข้อมูลอุตสาหกรรมที่เผยแพร่สำหรับท่อผนังสองชั้นแบบประสานขนาด 4.76 × 0.7 มม. แสดงค่าแรงดันระเบิดที่สูงกว่า 100 MPa ภายใต้เงื่อนไขการทดสอบเฉพาะ ค่าแรงดันที่รับประกันตามจริงจะต้องได้รับการยืนยันโดยเทียบกับสภาพท่อของผู้ซื้อ ระบบการเคลือบ การเตรียมส่วนปลาย และข้อกำหนดการทดสอบที่เกี่ยวข้อง
สำหรับการจัดซื้อรถยนต์อย่างมืออาชีพ ระยะเวลาการพ่นเกลือเพียงอย่างเดียวไม่เพียงพอ ประสิทธิภาพการกัดกร่อนขึ้นอยู่กับการเตรียมพื้นผิว การเคลือบโลหะ ชั้นการแปลง การยึดเกาะของ PA12 ความหนาของการเคลือบ การป้องกันคมตัด และขั้นตอนการทดสอบจริง
ข้อมูลจำเพาะการผลิตของเราจึงสามารถกำหนด: ความหนาของการเคลือบ PA12: โดยทั่วไปคือ 150-200 μm เมื่อจำเป็น, การตรวจสอบการเคลือบอย่างต่อเนื่อง, การตรวจสอบการยึดเกาะของการเคลือบ, การตรวจสอบข้อบกพร่องที่พื้นผิว, การยอมรับการพ่นเกลือตาม OEM ที่ตกลงร่วมกันหรือวิธีทดสอบในห้องปฏิบัติการ, เกณฑ์การยอมรับสนิมขาวและสนิมแดงที่ระบุไว้แยกต่างหาก
วิธีนี้จะหลีกเลี่ยงไม่ให้ถือว่าค่า "2000 ชั่วโมง" ที่ระบุเป็นคุณสมบัติสากลที่ไม่ขึ้นอยู่กับวิธีทดสอบ
อุปกรณ์ฟิตติ้งในยานยนต์ไวต่อ OD ของท่อ การสร้างสารเคลือบ และการตกไข่เฉพาะที่ ความหนาของการเคลือบที่มากเกินไปหรือการเคลือบที่ไม่สม่ำเสมออาจรบกวนคลิป ขั้วต่อ และเครื่องมือในการขึ้นรูปส่วนปลาย
ดังนั้นท่อเหล็กขนาด 4.76 มม. จึงถูกควบคุมเชิงมิติก่อนการเคลือบ ในขณะที่ความหนาของการเคลือบจะถูกตรวจสอบแยกกัน ในกรณีที่ปลายท่อมีไว้สำหรับข้อต่อแฟลร์หรือตัวเชื่อมต่อแบบพิเศษ สามารถจัดเตรียมส่วนปลายแบบไม่เคลือบหรือจัดเตรียมเป็นพิเศษได้ตามความต้องการในการวาด
การอ้างอิงมิติ SAE J527 สำหรับท่อ 4.76 มม. ใช้ค่าความคลาดเคลื่อน OD ที่ ±0.08 มม. ซึ่งให้พื้นฐานด้านมิติที่ชัดเจนสำหรับการตรวจสอบขาเข้า
ข้อมูลจำเพาะในการจัดซื้อไม่ควรใช้เฉพาะชื่อ "SPCC" เคมีของเหล็กที่เข้ามา คุณสมบัติทางกลของท่อสำเร็จรูป และการทดสอบการขึ้นรูปท่อ ควรได้รับการควบคุมแยกกัน
รายการตรวจสอบที่แนะนำได้แก่: ใบรับรองวัสดุสำหรับแถบรีดเย็น การทดสอบแรงดึงของท่อสำเร็จรูปในกรณีที่จำเป็น การทดสอบวูบวาบหรือการขยายตัว การทดสอบการราบเรียบ การตรวจสอบการดัดงอ 180° ตามที่ระบุไว้ การทดสอบการรั่วไหลหรือแรงดัน การตรวจสอบ OD และความหนาของผนัง ความหนาของสารเคลือบ และการตรวจสอบการยึดเกาะ
วิธีการนี้มีความน่าเชื่อถือมากกว่าการสมมติว่าเคมีเกรดแผ่นเพียงอย่างเดียวเป็นตัวกำหนดประสิทธิภาพของท่อสำเร็จรูป
| ระบบมาตรฐาน | มาตรฐานที่เกี่ยวข้อง | แอปพลิเคชัน |
|---|---|---|
| แซ่ | แซ่เจ527 | ท่อยานยนต์เหล็กกล้าคาร์บอนต่ำผนังสองชั้นประสาน |
| มาตรฐาน ASTM | มาตรฐาน ASTM A1008/A1008M | แผ่นเหล็กคาร์บอนรีดเย็นที่ใช้เป็นวัตถุดิบอ้างอิงที่เป็นไปได้ |
| TH | ห้องน้ำในตัว 10130 | ผลิตภัณฑ์เหล็กแผ่นคาร์บอนต่ำรีดเย็นสำหรับการขึ้นรูปเย็น |
| TH | ห้องน้ำในตัว 10305-3 | ท่อเหล็กแม่นยำขนาดเย็นเชื่อม มีประโยชน์ในการอ้างอิงมิติ/วัสดุสำหรับโครงสร้างท่อทางเลือกที่มีความแม่นยำ |
| JIS | JIS G 3141 | แผ่นและแถบเหล็กคาร์บอนลดความเย็น รวมถึง SPCC |
| กิกะไบต์ | มาตรฐานแผ่นคาร์บอนต่ำรีดเย็น GB/T หรือเทียบเท่าที่ผู้ซื้อระบุ | การอ้างอิงวัตถุดิบสำหรับการจัดซื้อในตลาดจีน |
| GOST | ข้อกำหนดเฉพาะของแผ่นคาร์บอนต่ำรีดเย็นที่ตกลงกับผู้ซื้อ | การอ้างอิงความเทียบเท่าวัตถุดิบเท่านั้น |
สายแชสซีเบรกลมรถยนต์เพื่อการพาณิชย์
การใช้งานเฉพาะคือท่ออากาศแบบเหล็กยึดกับที่ซึ่งส่งไปตามโครงรถบรรทุกหรือรถพ่วงระหว่างส่วนประกอบของระบบอากาศ
ท่อ Bundy เคลือบ PA12 ขนาด 4.76 มม. สามารถใช้งานได้ในกรณีที่ต้องใช้เส้นโลหะแข็งขนาดกะทัดรัด: รูปทรงของเส้นทางที่มีการควบคุม ความต้านทานต่อการกระเด็นของถนนและการสัมผัสคลอไรด์ การยึดติดอย่างแน่นหนาด้วยคลิปติดรถยนต์ การโค้งงอที่เกิดจากความเย็น การเชื่อมต่อที่เชื่อถือได้กับอุปกรณ์ติดตั้งในรถยนต์ที่เหมาะสม
ผู้ผลิตรถยนต์ต้องกำหนดพิกัดแรงดัน ช่วงอุณหภูมิ การออกแบบการเชื่อมต่อ และความเหมาะสมด้านกฎระเบียบที่แม่นยำสำหรับระบบเบรกลมที่สมบูรณ์
| ระดับ | ซี แม็กซ์ % | คุณแม็กซ์ % | พี แม็กซ์ % | เอส แม็กซ์ % | ฟังก์ชันเกรดทั่วไป |
|---|---|---|---|---|---|
| เอสพีซีซี | 0.15 | 1.00 น | 0.100 | 0.035 | คุณภาพเชิงพาณิชย์ |
| เอสพีซีดี | 0.10 | 0.50 | 0.040 | 0.035 | คุณภาพการวาด |
| สปอี | 0.08 | 0.45 | 0.030 | 0.030 | คุณภาพการวาดลึก |
| เอสพีซีเอฟ | 0.06 | 0.45 | 0.030 | 0.030 | คุณภาพการวาดภาพลึกที่ไม่แก่ก่อนวัย |
| เอสพีซีจี | 0.02 | 0.25 | 0.020 | 0.020 | คุณภาพการวาดภาพที่ล้ำลึกเป็นพิเศษโดยไม่เกิดริ้วรอย |
| ระดับ | ผลผลิต / ความเครียดที่พิสูจน์ได้ | ความต้านแรงดึง | การยืดตัวขั้นต่ำ 0.60-<1.00 มม | ระดับการขึ้นรูป |
|---|---|---|---|---|
| เอสพีซีซี/เอสพีซีซีที | โดยทั่วไปไม่ได้ระบุไว้สำหรับ SPCC มาตรฐาน | ≥270 MPa เมื่อระบุคุณสมบัติแรงดึง | ประมาณ 36% สำหรับวัสดุที่รับประกันแรงดึง | การขึ้นรูปทั่วไป |
| เอสพีซีดี | ≤240เมกะปาสคาล | ≥270เมกะปาสคาล | ≥38% | การวาดภาพ |
| สปอี | ≤220เมกะปาสคาล | ≥270เมกะปาสคาล | ≥40% | การวาดภาพลึก |
| เอสพีซีเอฟ | ≤210 เมกะปาสคาล | ≥270เมกะปาสคาล | ≥42% | การวาดภาพลึกที่ไม่แก่ก่อนวัย |
| เอสพีซีจี | ≤190เมกะปาสคาล | ≥270เมกะปาสคาล | ≥44% | การวาดภาพลึกเป็นพิเศษแบบไม่แก่ก่อนวัย |
-
