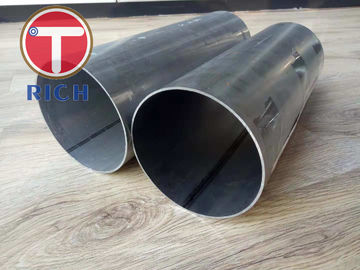

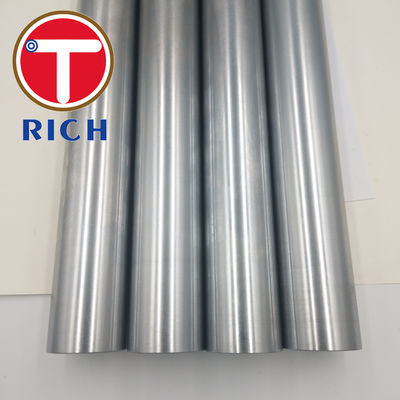

เส้นผ่านศูนย์กลางใหญ่ ASTM A554 ท่อเหล็กสแตนเลสแบบเชื่อมสำหรับระบบไอเสียรถยนต์ที่ทนต่อการกัดกร่อนพร้อมการควบคุมความสมบูรณ์ของการเชื่อม
รายละเอียดสินค้า
ASTM A554 ท่อเหล็กยานยนต์
,ท่อเหล็กยานยนต์
,ท่อเหล็กเชื่อม OD 127 มม
ท่อเหล็กไร้ขัดขนาดใหญ่ ASTM A554 ที่เชื่อมสําหรับส่วนประกอบไอออกรถยนต์ที่ต้องการเส้น径 ที่คงที่ ความหนาของผนังที่ควบคุม ความสมบูรณ์แบบของการเชื่อมและทนทานต่อน้ําหมักก๊าซและอุณหภูมิสูง. ปกติผลิตจากเหล็กไร้ขัดเหล็กแบบเฟอริต เช่น ประเภท 409 สําหรับระบบระบายอากาศของอุปกรณ์เดิมที่ควบคุมค่าใช้จ่าย หรือจากประเภทออสเตนนิต เช่น 304, 304L, 316,และ 316L ที่ต้องการความทนทานต่อการกัดกร่อนและลักษณะภายนอกที่ดีขึ้น.
ท่อถูกผลิตจากแผ่นเหล็กไร้ขัดแบบเย็น โดยการปรับปรุงต่อเนื่องและการผสมผสานตามระยะยาวอัตโนมัติ โดยไม่มีโลหะที่เต็มขึ้นผงสลัดสามารถเก็บไว้ได้ท่อยังสามารถถูกผสมผสาน, ปรับขนาด, ตัดให้มีความยาวคง, ขยาย, ลด, บิด, หรือเตรียมสําหรับการผลิตด้านล่าง
ASTM A554 ครอบคลุมท่อกลเหล็กไร้ขัดเหล็กที่เชื่อมสําหรับการออกอากาศ, โครงสร้าง, เครื่องประดับ, และการใช้งานคล้ายกันประกอบด้วยท่อที่เชื่อมและลดเย็นที่มีขนาดภายนอกไม่เกิน 406.4 มม และความหนาผนัง 0.51 มมขึ้นไป. ASTM A554 เป็นรายละเอียดของหลอดกลไกมากกว่ารายละเอียดของหลอดความดัน
| รายการ | รายละเอียดที่มีอยู่ |
|---|---|
| สินค้า | หลอดไอ้ออกรถยนต์ขนาดใหญ่ สะสมจากสแตนเลส |
| วัสดุ | โลหะไร้ขัดเหล็กแบบเฟอริต หรือออสเทนนิต |
| มาตรฐานหลัก | ASTM A554 |
| เกรดทั่วไป | 409, 304, 304L, 316, 316L |
| การตั้งชื่อของวัตถุ | UNS S40900, S30400, S30403, S31600, S31603 |
| รูปแบบส่วน | กลม |
| กว้างภายนอก | 28.6-406.4 มิลลิเมตร |
| ระยะทางรถยนต์ทั่วไป | 50.8-152.4 มิลลิเมตร |
| ความหนาของผนัง | 0.8-2.5 มิลลิเมตร; ความหนาอื่นๆ ที่ต้องตรวจสอบทางเทคนิค |
| ความยาว | 1-12 เมตร ความยาวคงหรือสุ่ม |
| ความอดทนต่อ OD | ตามประเภทขนาด ASTM A554; ความอนุญาตในการออกแบบที่เข้มข้นกว่าที่มีอยู่หลังจากการปรับขนาด |
| ความอดทนความหนาของผนัง | ตาม ASTM A554 และความหนาของแผ่นที่สั่ง; การควบคุมที่เข้มข้นมากขึ้นสามารถมีตามข้อตกลง |
| ความอดทนต่อความยาวตัด | โดยทั่วไป ± 1.0 mm สําหรับส่วนประกอบตัดแม่นยํา |
| ความตรง | การควบคุมตามสั่ง ≤1.0 mm ต่อเมตร |
| อุปกรณ์ประกอบ | ควบคุมภายในความอนุญาตของมิติภายนอก ASTM A554 ที่ใช้ได้ เว้นแต่ระบุแยก |
| กระบวนการผลิต | การปรับปรุงม้วนบวกกับการปั่นตามระยะยาวอัตโนมัติ โดยไม่ใช้โลหะเติม |
| สภาพการผสม | การเชื่อม, ถอน OD bead, การควบคุม ID bead หรือการปิดด้านใน |
| สภาพผิว | ผลิตภัณฑ์ที่ผ่านการบด 2B สะอาด, ผสมผสม, ผสมผสม, ผสมผสม, ผสมผสม |
| การรักษาความร้อน | แบบผสมผสาน ผสมผสานโซนผสมผสาน หรือผสมผสานเต็ม ตามคุณภาพและความต้องการในการปั้น |
| จบ จบ | ผงผงผงผง |
| การตรวจสอบ | การตรวจสอบมิติ การติดตามการผสมผสาน การทดสอบกระแสหมุนเวียน การทดสอบการรั่วไหลของอากาศ หรือการทดสอบแบบไฮโดรสแตต โดยการตกลงกัน |
| เอกสาร | EN 10204 3.1 ใบรับรองการตรวจสอบ |
| สภาพการจัดส่ง | ท่อตรง ท่อตัดแม่นยํา หรือส่วนประกอบการออกแบบ |
กว้างภายนอก, ช่องไข่, ความหนาของผนัง, และสภาพปลายมีอิทธิพลตรงต่อการปรับตัวระหว่างท่อ, เปลือกหมอง, การเชื่อมต่อตัวเร่ง, เครื่องกั้น, แฟลนจ์, และการเชื่อมต่อแบบยืดหยุ่นท่อปรับขนาดสามารถนํามาพร้อมกับการควบคุมขนาดเฉพาะโครงการสําหรับการปั่นอัตโนมัติ, การประกอบหุ่นยนต์, และการเชื่อมต่อสลับ
ประเภท 409 เป็นสแตนเลสเฟอริตที่มั่นคงด้วยไทเทเนียม ถูกเลือกให้ใช้ในระบบไอออกของรถยนต์ เพราะมันรวมกันความทนทานต่อการออกซิเดน ความสามารถในการเหนื่อยร้อนและค่าใช้จ่ายของวัสดุที่ควบคุมมันอาจเกิดการเปลี่ยนสีบนผิวหรือออกซิเดนบนผิวระหว่างการใช้งาน โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ชื้นหรือมีคลอริด
ประเภท 304 มีครอมประมาณ 18-20% และนิเคิล 8-10.5% มันมีความทนต่อการกัดกร่อนทั่วไปและลักษณะภายนอกที่ดีกว่าประเภท 409,ทําให้มันเหมาะสําหรับปลายระบายอากาศที่เห็นได้ และระบบระบายอากาศที่มีประสิทธิภาพ.
ประเภท 316 และ 316L มีโมลิบเดนัมประมาณ 2-3% พวกเขาให้ความทนทานที่ดีขึ้นต่อการกัดกร่อนในพื้นที่ความชื้นต่อเนื่องหรือสารดิบที่รุนแรงทางเคมี
ท่อสามารถผลิตได้ด้วยความสูงที่ควบคุมของเหลือกและการตอบสนองทางกลรอบที่คงที่สําหรับการบิด mandrel, rotary-draw bending, expansion, reduction, flaring, beading, swagingและปลาย sloting.
สําหรับการบิดอย่างรุนแรง สัมพันธ์ระหว่างกว้างท่อ ความหนาผนัง รังสีบิด ตําแหน่งสอด และสภาพของวัสดุต้องถูกยืนยันก่อนการผลิตออสเทนไทม์เกรดโดยปกติจะให้ความยืดหยุ่นมากขึ้น, ในขณะที่เกรดเฟอริทิสที่มั่นคงให้การขยายความร้อนต่ํากว่าและสามารถลดการบิดเบือนระหว่างจักรยานความร้อน
ท่อออกรถยนต์ถูกเผชิญกับการทําความร้อนและการเย็นซ้ําๆระหว่างการทํางานของเครื่องยนต์และส่วนยึดส่วนประกอบทั้งหมดมีผลต่อความทนต่อความเหนื่อยร้อน.
สแตนเลสออสเตนไทส มีการขยายความร้อนที่ค่อนข้างสูง สแตนเลสอสเตนไทส 409 มีการขยายความร้อนที่ต่ํากว่าซึ่งสามารถเป็นประโยชน์ในส่วนประกอบที่เผชิญกับการเปลี่ยนแปลงอุณหภูมิซ้ํา ๆ.
การปั่นต่อเนื่องแบบอัตโนมัติให้ความมั่นคงของสายยาวโดยไม่ต้องเพิ่มโลหะเติมการติดตามการเชื่อมต่อออนไลน์และการทดสอบที่ไม่ทําลายล้างเพิ่มเติมสามารถนําไปใช้ในการระบุการหลอมไม่สมบูรณ์แบบ, การตัดต่อการเชื่อมหรือเส้นทางรั่ว ก่อนที่ท่อจะเข้าสู่การผลิตส่วนประกอบ
การจัดซื้อจัดจ้างท่อผนังบางขนาดใหญ่สามารถกลายเป็นโอวาลระหว่างการปั้น, ตัด, การขนส่ง, หรือบิดและความแตกต่างของเครื่องจักรกลปั่น.
วิธีควบคุมของเรากว้างด้านนอก, ช่องไข่, ความหนาของผนัง, ความเรียบ, ความยาวตัด, และเจอเมตรีปลายจะถูกตรวจสอบตามแผนควบคุมที่อนุมัติท่อที่ต้องการการติดตั้งใกล้เคียงสามารถผ่านการดําเนินงานขนาดและการปรับขนาดขนาดขนาดเฉพาะโครงการสามารถใช้สําหรับปลายขยาย, ลดปลาย, และการเชื่อมต่อสลัด-fit
บันทึกที่มีอยู่:รายงานการตรวจสอบมิติ, รายงานการตรวจสอบรายการแรก, ผลการวัด, และข้อมูลความสามารถของกระบวนการด้วยการตกลง
การจัดซื้อจัดจ้างการเย็บตามลําดับยาวที่ยอมรับได้ในสายตาอาจยังมีอาการผิดปกติในท้องถิ่นที่เปิดระหว่างการบิด, การขยายหรือจักรยานความร้อน
วิธีควบคุมของเราปริมาตรการเชื่อมถูกติดตามระหว่างการผลิต และสายเย็บสามารถประเมินโดยการทดสอบกระแสหมุนเวียน, การทดสอบการรั่วไหลของอากาศภายใต้น้ํา, การทดสอบไฮโดรสแตติก, การชื้น, แฟร์, การขยายหรือการตรวจโลหะตามแผนการตรวจที่สั่งความลึกการถอดเหลือกเหลือกถูกควบคุมเพื่อหลีกเลี่ยงการลดความอ่อนเกินไปที่ติดกับเย็บ
บันทึกที่มีอยู่:รายงานการทดสอบที่ไม่ทําลายล้าง, ภาพยนต์ผสมผสาน, ผลการชื้น, ผลการขยาย, และตัวอย่างการผลิตที่เก็บไว้
การจัดซื้อจัดจ้างการเลือกเหล็กไร้ขัดเหล็ก เพียงด้วยราคาเท่านั้น อาจนําไปสู่การเจาะก่อนกําหนด, การสีภายนอกมากเกินไป, หรือค่าใช้จ่ายของใช้งานที่ไม่จําเป็น
วิธีควบคุมของเราการเลือกเกรดขึ้นอยู่กับตําแหน่งส่วนประกอบ, อุณหภูมิการทํางานสูงสุด, การเผชิญหน้ากับสารดิบ, การเผชิญหน้ากับเกลือทาง, ระยะเวลาการใช้งานที่ต้องการ, ความต้องการด้านล่างและความรุนแรงของการสร้าง.ประเภท 409 มักถูกพิจารณาสําหรับระบบภายใต้ร่างกายที่ควบคุมค่าใช้จ่าย ประเภท 304 สําหรับการปรับปรุงลักษณะและความทนทานต่อการกัดกร่อนทั่วไปและประเภท 316 หรือ 316L สําหรับสภาพแวดล้อมที่มีคลอริดที่รุนแรงกว่า.
บันทึกที่มีอยู่:การติดตามเลขความร้อน การวิเคราะห์ทางเคมี ใบรับรองคุณสมบัติทางกล การระบุวัสดุเป็นบวกเมื่อมีการกําหนด และเอกสาร EN 10204 3.1
| ระบบมาตรฐาน | มาตรฐานที่ใช้ | คําอธิบายสั้น ๆ |
|---|---|---|
| ASTM | ASTM A554 | หลอดกลไกเหล็กไร้ขัดเหล็กที่เชื่อมสําหรับการออกอากาศ, การก่อสร้างและการใช้งานที่เกี่ยวข้อง |
| ASTM | ASTM A240/A240M | สายสแตนเลส ผนังและแผ่นที่ใช้เป็นวัสดุดิบสําหรับท่อ |
| EN | EN 10296-2 | หลอดเหล็กไร้ขัดเหล็กที่เชื่อมสําหรับวัตถุเครื่องจักรและวัตถุประกอบการทั่วไป |
| EN | EN 10088-2 | เงื่อนไขการจัดส่งทางเทคนิคสําหรับแผ่นและแผ่นสแตนเลสที่ทนทานต่อการกัดกร่อน |
| JIS | JIS G3446 | หลอดสแตนเลสสําหรับเครื่องจักรและโครงสร้าง |
| JIS | JIS G4305 | ผนัง,แผ่นและแผ่นสแตนเลสที่ม้วนเย็น |
| GB | GB/T 12770 | หลอดเหล็กไร้ขัดเหล็ก welded สําหรับโครงสร้างเครื่องจักรกล |
| GB | GB/T 3280 | ผนัง,แผ่นและแผ่นสแตนเลสที่ม้วนเย็น |
| กอสท | กอสท 11068 | หลอดเหล็กดัดเหล็กดัดเหล็กทนทานต่อการเกรดด้วยไฟฟ้า |
ท่อใช้เป็นส่วนเชื่อมต่อขนาดใหญ่ ระหว่างอุปกรณ์กระตุ้นการออกซิเดลและกรองอนุภาคดีเซลในโมดูลการบํารุงระบายน้ําออกของยานพาหนะ
องค์ประกอบนี้ต้องรักษาวงกลมที่มั่นคงสําหรับการประกอบแบบอัตโนมัติ ทนต่อการทําความร้อนและทําความเย็นซ้ําๆ ระหว่างการฟิลเตอร์ฟิลเตอร์ฟิลเตอร์และให้เชื้อผสมผสานที่ควบคุมสําหรับการผสานรอบคอน, แฟลนเจอร์, หัวเซ็นเซอร์, หรือหลังการรักษา
ความต้องการการผลิตทั่วไปประกอบด้วย:
- กว้างด้านนอกประมาณ 76.2 - 152.4 mm
- ความหนาของผนังประมาณ 1,0 - 2,0 มิลลิเมตร
- อีวอลิตี้ที่ควบคุมสําหรับการประกอบหุ่นยนต์
- ผงผงผง
- การทดสอบการรั่วไหล
- ประเภท 409 สําหรับระบบชั้นล่างแบบมาตรฐาน
- ประเภท 304 หรือ 316L ที่ต้องการความต้านทานต่อการกัดกร่อนสูงกว่า
- การตัดความยาวคงและการปรับระดับปลายก่อนการจัดส่ง
ค่าที่ติดตามนี้คือค่าสูงสุดมาตรฐานหรือค่าช่วงในปริมาณน้ําหนักร้อยละ สมาธิวัสดุที่ใช้และเกรด UNS ที่สั่งการกํากับการยอมรับสุดท้าย
| เกรด | UNS | C แม็กซ์ | คุณแม็กซ์ | ซี แม็กซ์ | พี แม็กซ์ | S แม็กซ์ | Cr | นี | โม | N Max | ปัจจัยที่ทําให้เกิดความมั่นคง |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 304 | S30400 | 0.08 | 2.00 | 0.75 | 0.045 | 0.030 | 18.00-20.00 | 8.00-10.50 | -- | 0.10 | -- |
| 304L | S30403 | 0.030 | 2.00 | 0.75 | 0.045 | 0.030 | 18.00-20.00 | 8.00-1200 | -- | 0.10 | -- |
| 316 | S31600 | 0.08 | 2.00 | 0.75 | 0.045 | 0.030 | 16.00-1800 | 10.00-1400 | 2.00-3.00 | 0.10 | -- |
| 316L | S31603 | 0.030 | 2.00 | 0.75 | 0.045 | 0.030 | 16.00-1800 | 10.00-1400 | 2.00-3.00 | 0.10 | -- |
| 409 | S40900 | 0.08 | 1.00 | 1.00 | 0.045 | 0.045 | 10.50-1175 | 0.50 สูงสุด | -- | 0.08 | Ti: ขั้นต่ําที่เกี่ยวข้องกับ C และ N; 0.75 สูงสุด |
| เกรด | UNS | ขั้นต่ํา 0.2% ความแข็งแรงในการผลิต | ความแข็งแรงในการดึงอย่างต่ําสุด | ความยาวขั้นต่ําใน 50 mm | โครงสร้างโลหะ |
|---|---|---|---|---|---|
| 304 | S30400 | 205 MPa | 515 MPa | 40% | ออสเทนิต |
| 304L | S30403 | 170 MPa | 485 MPa | 40% | ออสเทนิต |
| 316 | S31600 | 205 MPa | 515 MPa | 40% | ออสเทนิต |
| 316L | S31603 | 170 MPa | 485 MPa | 40% | ออสเทนิต |
| 409 | S40900 | 170 MPa | 380 MPa | 20% | โลหะ |
-
