หลอดปีกแบบอลูมิเนียมแบบ G พร้อมล็อคปีกกลไกสําหรับการออกแบบความร้อนกว้างและความเข้ากันได้ของหลอดฐานกว้าง
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
เจ้อเจียง/จีน
ชื่อแบรนด์:
TORICH
เลขรุ่น:
มาตรฐาน ASTM A179
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
1 ตัน
ราคา:
USD 800-1000 Ton
เงื่อนไขการจ่ายเงิน:
L/C,D/A,D/P,T/T,Western Union,MoneyGram
ความสามารถในการจําหน่าย:
60000 ตัน / ปี
สรุปผลิตภัณฑ์
ท่อครีบอะลูมิเนียม G Type Finned สำหรับเครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม ท่อครีบอะลูมิเนียม G-Type สำหรับเครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม ท่อครีบอะลูมิเนียมแบบ G-type เป็นท่อครีบที่ฝังด้วยกลไก ออกแบบมาเพื่อการถ่ายเทความร้อนด้านอากาศอย่างมีประสิทธิภาพในเครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม แถบครีบ...
รายละเอียดสินค้า
เน้น:
high carbon steel tube
,heat exchanger tubes
Base Tube Material:
เหล็กคาร์บอน เหล็กโลหะผสม สแตนเลส หรืออลูมิเนียม
Fin Material:
อลูมิเนียม; โลหะผสมครีบอุตสาหกรรมทั่วไป ได้แก่ 1,060 และ 1100
Common Base Tube Standards:
ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192
Base Tube Outside Diameter:
12 มม.-219 มม
Base Tube Wall Thickness:
1.2 มม.-6.0 มม
Fin Height:
8 มม.-30 มม
Fin Thickness:
0.8 มม.-3.0 มม
Fin Pitch:
2.0 มม.-20 มม
คําอธิบายสินค้า
ท่อครีบอะลูมิเนียม G Type Finned สำหรับเครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม
ท่อครีบอะลูมิเนียม G-Type สำหรับเครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม
ท่อครีบอะลูมิเนียมแบบ G-type เป็นท่อครีบที่ฝังด้วยกลไก ออกแบบมาเพื่อการถ่ายเทความร้อนด้านอากาศอย่างมีประสิทธิภาพในเครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม แถบครีบอะลูมิเนียมจะถูกพันเข้ากับร่องเกลียวที่กลึงบนท่อฐาน จากนั้นจึงถูกล็อคด้วยกลไก ทำให้มีการยึดครีบที่แข็งแรงขึ้นและการสัมผัสทางความร้อนที่เสถียรกว่าโครงสร้างครีบแบบพันธรรมดา โครงสร้างนี้ใช้กันอย่างแพร่หลายในเครื่องทำความเย็นอากาศ, อีโคโนไมเซอร์, คอนเดนเซอร์ และอุปกรณ์ถ่ายเทความร้อนอื่นๆ ที่ต้องการความทนทาน, การควบคุมแรงต้านทานด้านอากาศ และการบริการที่เชื่อถือได้ในระยะยาว ท่อครีบแบบ G-type มักผลิตด้วยท่อฐานเหล็กคาร์บอน, เหล็กอัลลอยด์, สแตนเลส หรืออะลูมิเนียม ในขณะที่วัสดุครีบมักเป็นอะลูมิเนียม
ข้อมูลจำเพาะ
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทผลิตภัณฑ์ | ท่อครีบฝังแบบ G-type อะลูมิเนียม |
| วัสดุท่อฐาน | เหล็กคาร์บอน, เหล็กอัลลอยด์, สแตนเลส หรืออะลูมิเนียม |
| มาตรฐานท่อฐานทั่วไป | ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192 |
| วัสดุครีบ | อะลูมิเนียม; โลหะผสมครีบอุตสาหกรรมทั่วไป ได้แก่ 1060 และ 1100 |
| ประเภทท่อฐาน | ไร้รอยต่อ หรือเชื่อม |
| ประเภทครีบ | ครีบฝัง G |
| เส้นผ่านศูนย์กลางภายนอกท่อฐาน | 12 มม.-219 มม. |
| ความหนาท่อฐาน | 1.2 มม.-6.0 มม. |
| ความสูงครีบ | 8 มม.-30 มม. |
| ความหนาครีบ | 0.8 มม.-3.0 มม. |
| ระยะห่างครีบ | 2.0 มม.-20 มม. |
| ความยาวปลายเปลือย | ตามแบบลูกค้า |
| ความยาวท่อ | ปกติ 1-12 ม., ปรับแต่งได้; สามารถจัดส่งท่อครีบยาวได้ถึง 23 ม. ตามข้อตกลงโครงการ |
| ช่วงความคลาดเคลื่อน | ตามมาตรฐานท่อฐานที่สั่งซื้อและแบบการทำครีบที่อนุมัติ |
| ความตรง | ควบคุมตามข้อกำหนดการผลิตและการประกอบชุด |
| สภาพพื้นผิว | ท่อฐานตามที่สั่ง; แถบครีบอะลูมิเนียมผิวโรงงาน หรือขจัดคราบไขมัน |
| การอบชุบด้วยความร้อน | ตามมาตรฐานท่อฐานที่เลือก |
คุณสมบัติหลัก
- การล็อคครีบด้วยกลไก
ครีบอะลูมิเนียมถูกฝังในร่องที่กลึงและยึดด้วยกลไกกับท่อฐาน ช่วยเพิ่มความเสถียรของครีบระหว่างการใช้งานและการเปลี่ยนแปลงอุณหภูมิ - ช่วงรูปทรงที่หลากหลายสำหรับการออกแบบทางความร้อน
เส้นผ่านศูนย์กลางภายนอกท่อฐานมีตั้งแต่ 12 มม. ถึง 219 มม., ความหนาผนังตั้งแต่ 1.2 มม. ถึง 6.0 มม., ความสูงครีบตั้งแต่ 8 มม. ถึง 30 มม., ความหนาครีบตั้งแต่ 0.8 มม. ถึง 3.0 มม., และระยะห่างครีบตั้งแต่ 2.0 มม. ถึง 20 มม., ทำให้สามารถจับคู่กับภาระงานถ่ายเทความร้อนและเป้าหมายแรงดันตกด้านอากาศได้อย่างแม่นยำ - ความเข้ากันได้ของท่อฐานที่หลากหลาย
ผลิตภัณฑ์สามารถผลิตบนท่อฐานเหล็กคาร์บอน, เหล็กอัลลอยด์, สแตนเลส หรืออะลูมิเนียม ทำให้แนวคิดการทำครีบเดียวสามารถรองรับการใช้งาน HVAC, ปิโตรเคมี, สาธารณูปโภค และเครื่องแลกเปลี่ยนความร้อนทั่วไป
ข้อได้เปรียบของเรา
- ข้อกังวล: เกรดท่อฐานเหมาะสมกับภาระงานของเครื่องแลกเปลี่ยนความร้อนจริงหรือไม่ หรือเป็นเพียงวัสดุท่อทั่วไป?
เราจับคู่ท่อฐานกับภาระงานที่ใช้งาน สำหรับบริการเครื่องแลกเปลี่ยนความร้อนและคอนเดนเซอร์ ASTM A179 มีไว้สำหรับท่อเครื่องแลกเปลี่ยนความร้อนและคอนเดนเซอร์เหล็กคาร์บอนต่ำแบบไร้รอยต่อที่ดึงเย็น ในขณะที่ ASTM A192 และ ASTM A210 มีไว้สำหรับหม้อไอน้ำและซุปเปอร์ฮีตเตอร์ ตัวเลือกสแตนเลส เช่น ASTM A213 TP304 ใช้เมื่อต้องการความต้านทานการกัดกร่อนและความน่าเชื่อถือในการบริการที่สูงขึ้น - ข้อกังวล: เอกสารการจัดซื้อจะแยกข้อกำหนดท่อฐานออกจากข้อกำหนดวัสดุครีบอย่างชัดเจนหรือไม่?
ใช่ เรากำหนดผลิตภัณฑ์ด้วยระบบวัสดุสองระบบ: มาตรฐานและเกรดท่อฐาน และ วัสดุครีบอะลูมิเนียม สิ่งนี้สำคัญเพราะประสิทธิภาพของขอบเขตแรงดันมาจากมาตรฐานท่อฐาน ในขณะที่พื้นผิวถ่ายเทความร้อนภายนอกมาจากแถบครีบ ความแตกต่างนี้ช่วยให้การตรวจสอบ MTC และการอนุมัติทางเทคนิคทำได้ง่ายขึ้น - ข้อกังวล: สามารถเลือกท่อครีบตามสภาวะการทำงานจริงแทนที่จะเป็นขนาดแคตตาล็อกทั่วไปได้หรือไม่?
ใช่ ช่วง OD, ความหนาผนัง, ความสูงครีบ, ความหนาครีบ และระยะห่างครีบที่มีอยู่ ช่วยให้สามารถกำหนดค่าตามภาระงานทางความร้อน, แรงดันตกที่ยอมรับได้, ช่วงเวลาการทำความสะอาด และข้อกำหนดการจัดการโครงสร้าง สิ่งนี้สำคัญอย่างยิ่งสำหรับเครื่องทำความเย็นอากาศและอีโคโนไมเซอร์อุตสาหกรรม ซึ่งรูปทรงมีผลโดยตรงต่อประสิทธิภาพของเครื่องแลกเปลี่ยน
มาตรฐานการดำเนินการ
- ASTM: ASTM A179 สำหรับท่อเครื่องแลกเปลี่ยนความร้อนและคอนเดนเซอร์; ASTM A192 สำหรับท่อหม้อไอน้ำแรงดันสูง; ASTM A210/SA210 สำหรับท่อหม้อไอน้ำและซุปเปอร์ฮีตเตอร์เหล็กคาร์บอนปานกลางแบบไร้รอยต่อ; ASTM A106/A53 สำหรับท่อเหล็กคาร์บอน; ASTM A213 สำหรับท่อเครื่องแลกเปลี่ยนความร้อนเหล็กอัลลอยด์เฟอร์ริติกและออสเทนนิติกแบบไร้รอยต่อ
- EN: สามารถจัดหาสแตนดาร์ด EN ได้ตามข้อตกลงสำหรับวัสดุท่อที่เทียบเท่าและแถบครีบอะลูมิเนียม
- GOST: สามารถจัดหา GOST ที่เทียบเท่าได้สำหรับการจัดซื้อเพื่อการส่งออกตามโครงการ
- JIS: สามารถจัดหา JIS ที่เทียบเท่าได้เมื่อต้องการการจัดเส้นทางวัสดุของญี่ปุ่น
- GB: สามารถจับคู่ GB ที่เทียบเท่าได้สำหรับโครงการภายในประเทศหรือโครงการสองมาตรฐาน
ขอบเขตการใช้งาน
ผลิตภัณฑ์เฉพาะ: ชุดท่อครีบสำหรับ เครื่องทำความเย็นน้ำมันหล่อลื่นที่ระบายความร้อนด้วยอากาศ.
องค์ประกอบทางเคมีของวัสดุท่อฐาน
| เกรดท่อฐาน | มาตรฐาน | C | Mn | P | S | Si | Cr | Ni | Mo | Cu |
|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | 0.06-0.18 | 0.27-0.63 | ≤0.035 | ≤0.035 | -- | -- | -- | -- | -- |
| ASTM A192 | ASTM A192/A192M | ≤0.18 | 0.27-0.63 | ≤0.035 | ≤0.035 | ≥0.25 | -- | -- | -- | -- |
| ASTM A210 Grade A1 | ASTM A210/A210M | ≤0.27 | ≤0.93 | ≤0.035 | ≤0.035 | ≥0.10 | -- | -- | -- | -- |
| ASTM A106 Grade B | ASTM A106/A106M | ≤0.30 | 0.29-1.06 | ≤0.035 | ≤0.035 | ≥0.10 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.40 |
| ASTM A213 TP304 | ASTM A213/A213M | ≤0.08 | ≤2.00 | ≤0.045 | ≤0.030 | ≤1.00 | 18.0-20.0 | 8.0-11.0 | -- | -- |
คุณสมบัติทางกลของวัสดุท่อฐาน
| เกรดท่อฐาน | มาตรฐาน | ความต้านทานแรงดึง | กำลังคราก | การยืดตัว |
|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | ≥325 MPa | ≥180 MPa | ≥35% |
| ASTM A192 | ASTM A192/A192M | ≥325 MPa | ≥180 MPa | ≥35% |
| ASTM A210 Grade A1 | ASTM A210/A210M | ≥415 MPa | ≥255 MPa | ≥30% |
| ASTM A106 Grade B | ASTM A106/A106M | ≥415 MPa | ≥240 MPa | 30% min ตามยาว / 16.5% min ตามขวาง |
| ASTM A213 TP304 | ASTM A213/A213M | ≥515 MPa | ≥205 MPa | ≥35% |

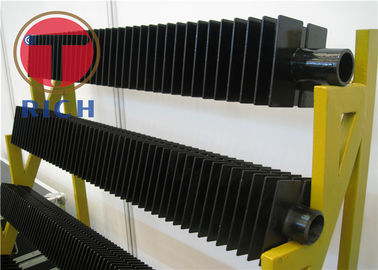

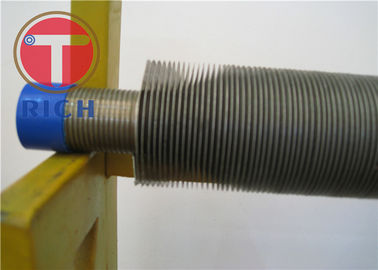

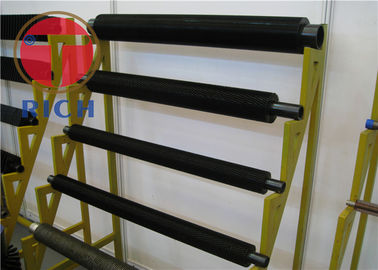

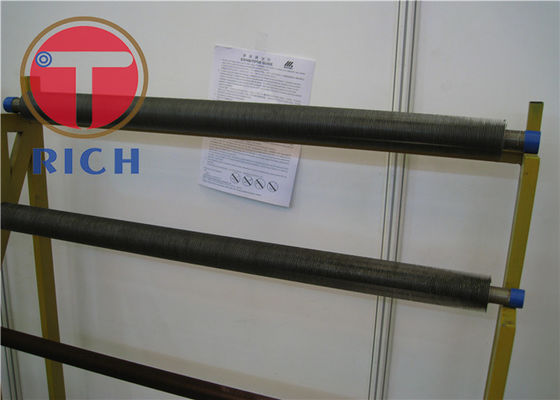

แกลเลอรีผลิตภัณฑ์
คำถามที่พบบ่อย
คุณเป็นบริษัทการค้าหรือผู้ผลิต?
ผู้ผลิต, สามารถทำการค้าได้เช่นกัน
ระยะเวลาในการจัดส่งของคุณนานเท่าใด?
โดยทั่วไปแล้ว 10-15 วันหากสินค้ามีในสต็อก หรือ 30-40 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ
คุณมีตัวอย่างให้หรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม?
ใช่ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องชำระค่าขนส่ง
เงื่อนไขการชำระเงินของคุณคืออะไร?
การชำระเงิน ≤ 2000 USD, ชำระล่วงหน้า 100% การชำระเงิน ≥ 2000 USD, ชำระล่วงหน้า 30% T/T, ชำระส่วนที่เหลือก่อนจัดส่ง หากคุณมีคำถามอื่น โปรดอย่าลังเลที่จะติดต่อฉัน
