GOST 30245 ท่อเหล็กรูปสี่เหลี่ยมผืนผ้ากลวงสำหรับโครงสร้างอาคารเหล็ก

ช่องเหลี่ยมเหลี่ยม GOST 30245สแตนเลสโค้งปิด welded สี่เหลี่ยมและสี่เหลี่ยมส่วนสําหรับอาคาร

การใช้งาน:สําหรับโครงสร้างอาคารเหล็ก

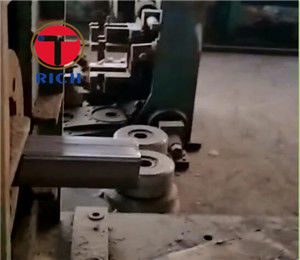

วิธีการผลิต:การปรับรูปร่างส่วนท่อกลมด้วยการผสมแบบยาว ((การผสมอัตโนมัติความถี่สูง) และผลลัพธ์ของการผสมเป็นส่วนสี่เหลี่ยมหรือสี่เหลี่ยม

ส่วนของสินค้าต้องสอดคล้องกับที่ระบุในรูป 1 และ 2

คําสังเกต:h?? ความสูง (?? ความกว้าง); b?? ความกว้าง; t?? ความหนาของผนัง; radius ริม; I?? จุดเฉื่อย; W?? จุดทนทาน; i?? radius of inertia

h:50-400mm t:4-14mm

ความอดทน:

1. ความเบี่ยงเบนสูงสุดของความหนาผนังต้องสอดคล้องกับความเบี่ยงเบนสูงสุดของความหนาของโลหะเปล่าที่มีความกว้าง 1250 มม ของความแม่นยําการม้วนปกติ E ตาม GOST 19903ความเบี่ยงเบนความหนาสูงสุดไม่ใช้กับจุดบิด.
2. ความเบี่ยงเบนสูงสุดของความสูงและความกว้างของส่วนไม่เกิน:

--+/-1.5 มิลลิเมตร สําหรับความสูง (ความกว้าง) ของส่วนตัดไม่เกิน 100 มิลลิเมตร

-- +/-2.0 มม สําหรับความสูง (?? ความกว้าง) ของส่วนที่เกิน 100 มม.

ในกรณีของส่วนที่มีความสูง (ความกว้าง) 100 mm และความหนาของผนัง 7 mm ความห่างสูงสุดของส่วนความสูง (ความกว้าง) ไม่เกิน +/- 2.0 mm

3.การหันของมุมในส่วนตัดข้ามจาก 90 ° ไม่เกิน +/-1°30 ∙ ในกรณีของส่วนตัดที่มีความหนาของผนังจาก 7 ถึง 14 มม.
