สถานที่กำเนิด:
เจ้อเจียง/จีน
ชื่อแบรนด์:
TORICH
ได้รับการรับรอง:
ISO9001 ISO 14001 TS16949
หมายเลขรุ่น:
E235N

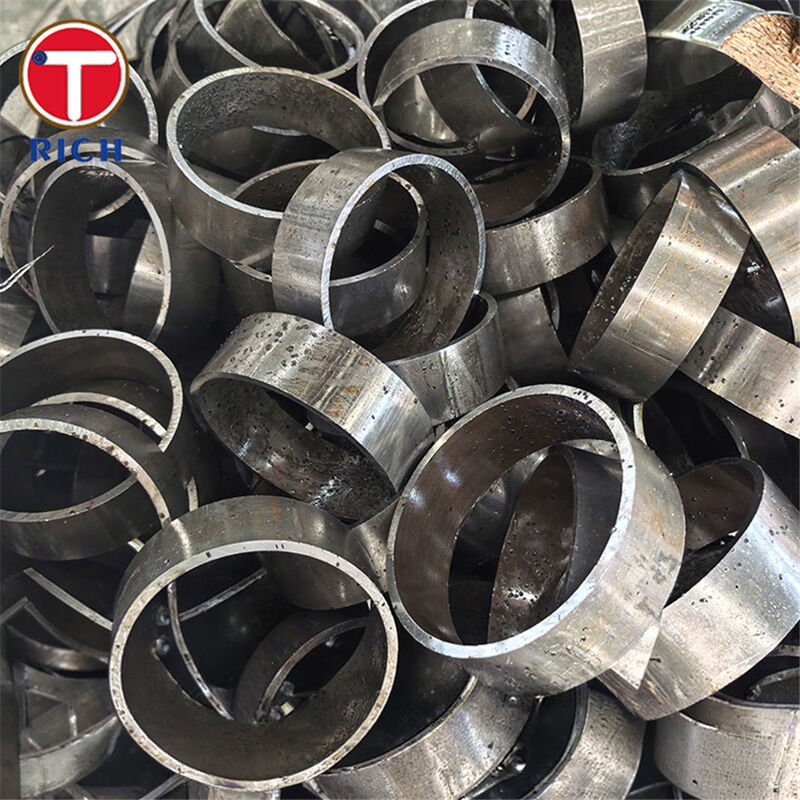

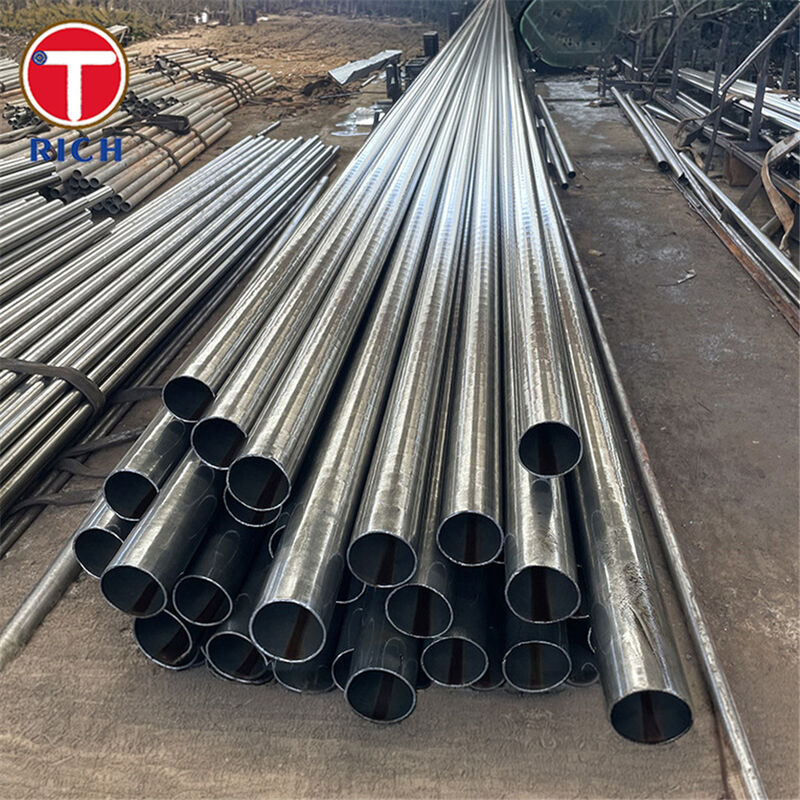

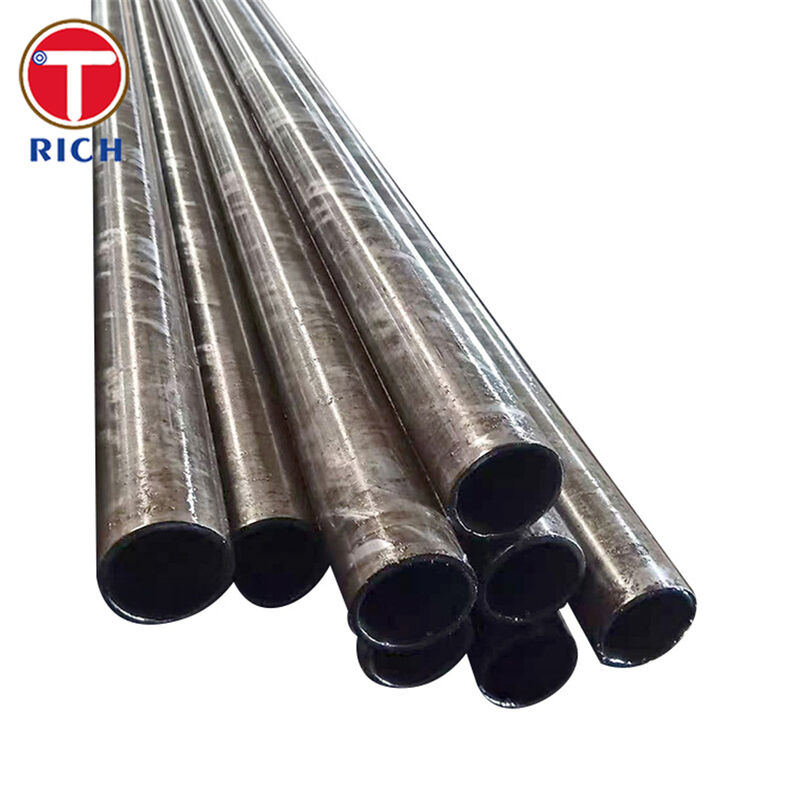

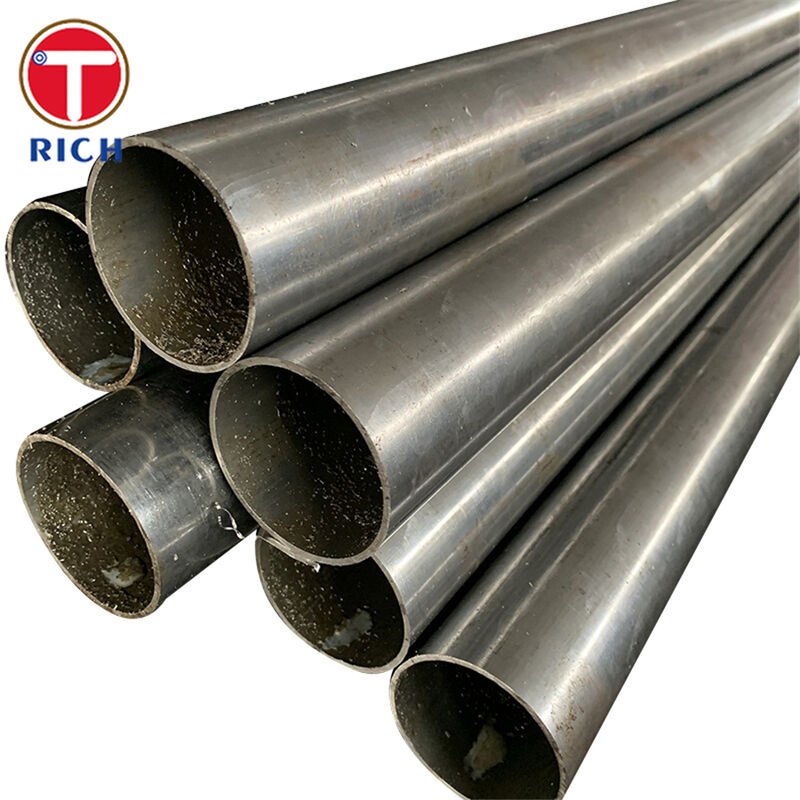

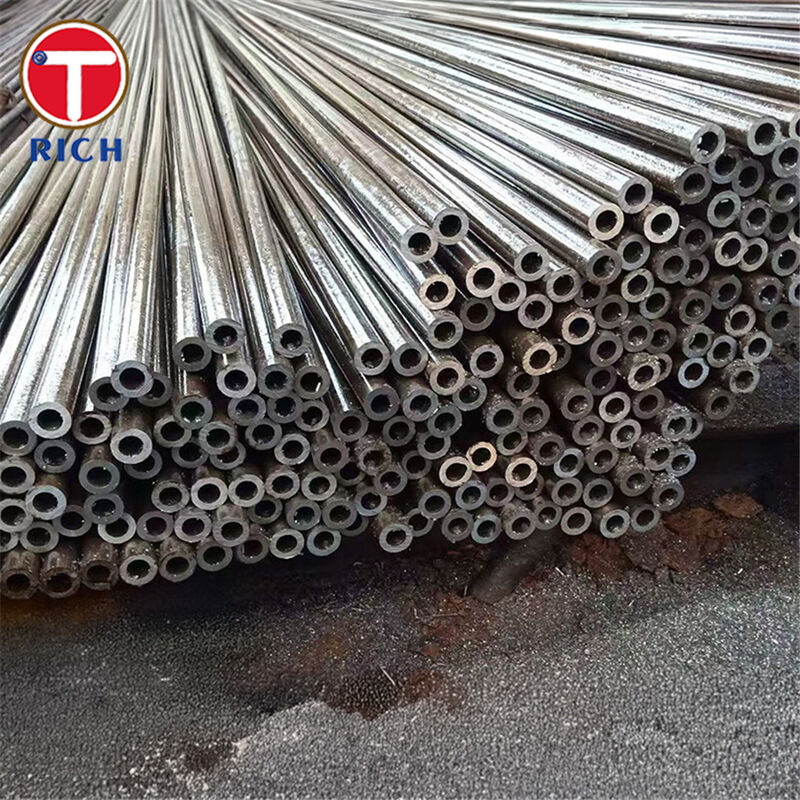

สำหรับข้อมูลทางเทคนิค ชื่อผลิตภัณฑ์นี้ตรงกับมาตรฐาน EN 10305-4 เกรด E235 ในสภาพการส่งมอบ +N มากที่สุด เป็นท่อเหล็กคาร์บอนไร้ตะเข็บ ดึงเย็น ความแม่นยำสูง สำหรับระบบกำลังไฮดรอลิกและนิวแมติก พร้อมความคลาดเคลื่อนที่กำหนดไว้อย่างแม่นยำและค่าความหยาบผิวที่ระบุ ท่อตระกูล EN 10305 ยังใช้กันอย่างแพร่หลายในการใช้งานยานยนต์และวิศวกรรมทั่วไป
กระบวนการผลิต: ไร้ตะเข็บ, ดึงเย็น,อบคืนตัว (+N) การสั่งซื้อควรระบุด้วยเส้นผ่านศูนย์กลางภายนอก × ความหนาผนัง แม้ว่า OD × ID หรือ ID × ความหนาผนัง ก็สามารถระบุได้เช่นกัน EN 10305-4 ระบุขนาดความแม่นยำที่ต้องการในตารางมาตรฐาน และอนุญาตให้มีขนาดที่ไม่ได้ระบุได้ตามข้อตกลง ความยาวมาตรฐานคือ 6 ม. +50/-0 มม. หรือ 6 ม. ที่แน่นอน +10/-0 มม. เว้นแต่จะตกลงกันเป็นอย่างอื่น ค่าความหยาบผิวมาตรฐานคือ Ra ≤ 4 μm และมี Ra ≤ 2 μm สำหรับพื้นผิวด้านในเป็นทางเลือก สำหรับท่อที่มี OD เกิน 15 มม. และความยาวเกิน 1000 มม. ความตรงจะจำกัดอยู่ที่ 0.0015L และ 3 มม. ต่อเมตร.
โครงสร้างแบบไร้ตะเข็บช่วยลดความเสี่ยงจากรอยเชื่อมในส่วนประกอบที่ไวต่อแรงดัน สภาพการส่งมอบแบบอบคืนตัว (+N) ทำให้ E235 มีความสมดุลระหว่างความแข็งแรงและความเหนียว ในขณะที่ EN 10305-4 เพิ่มการตรวจสอบมิติ การตรวจสอบด้วยสายตา การทดสอบแรงดึง และ NDT เพื่อยืนยันการรั่วซึมของท่อแต่ละเส้น คุณสมบัติเหล่านี้ทำให้เกรดนี้เหมาะสำหรับท่อไฮดรอลิก วงจรนิวแมติก และส่วนประกอบยานยนต์ที่มีความแม่นยำ
1. ความแม่นยำของมิติที่เสถียรสำหรับชิ้นส่วนที่สำคัญต่อการประกอบผู้ซื้อกังวลเกี่ยวกับความสม่ำเสมอในการบานปลาย การดัด การซีล และการประกอบ EN 10305-4 สร้างขึ้นจากความคลาดเคลื่อนที่แม่นยำ และข้อกำหนดความหยาบผิวมาตรฐาน Ra ≤ 4 μm ช่วยสนับสนุนพื้นผิวด้านในที่สะอาดขึ้นและประสิทธิภาพการประกอบที่คาดการณ์ได้มากขึ้น
2. การควบคุมคุณภาพสายแรงดันที่เชื่อถือได้ผู้ซื้อยังต้องการหลีกเลี่ยงข้อบกพร่องที่ซ่อนอยู่และความเสี่ยงในการรั่วไหล EN 10305-4 กำหนดให้มีการทดสอบแรงดึง การทดสอบการขยายตัว การตรวจสอบมิติ การตรวจสอบด้วยสายตา และการตรวจสอบการรั่วไหลด้วย NDT โดยมีการตรวจสอบการรั่วไหลของท่อแต่ละเส้น
3. เอกสารการตรวจสอบและการติดตามผลที่เป็นมิตรต่อการส่งออกผู้ซื้อระหว่างประเทศมักขอใบรับรองจากโรงงานและการติดตามผลล็อต ภายใต้ EN 10305-4 ผลิตภัณฑ์จะถูกสั่งซื้อพร้อมเอกสารการตรวจสอบ EN 10204 และหากคำสั่งซื้อไม่ได้ระบุประเภท จะมีการออกใบรับรองการตรวจสอบ 3.1 เอกสารครอบคลุมองค์ประกอบทางเคมี ผลการทดสอบแรงดึง คุณสมบัติทางมิติ รูปลักษณ์ และการรั่วไหล
| เกรด | การอ้างอิงมาตรฐาน | หมายเลขเหล็ก | C | Si | Mn | P | S | Al / อื่นๆ |
|---|---|---|---|---|---|---|---|---|
| E215 | EN 10305-4 | 1.0212 | ≤0.10 | ≤0.05 | ≤0.70 | ≤0.025 | ≤0.015 | Al ≥0.025 |
| E235 | EN 10305-4 | 1.0308 | ≤0.17 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.015 | Al ≥0.015 |
| E355 | EN 10305-4 | 1.0580 | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.015 | Al ≥0.020 |
| E255 | EN 10305-1 ภาคผนวก A | 1.0408 | ≤0.21 | ≤0.35 | 0.40-1.10 | 0.025 | ≤0.025 | — |
| E410 | EN 10305-1 ภาคผนวก A | 1.0509 | 0.16-0.22 | 0.10-0.50 | 1.30-1.70 | 0.030 | ≤0.035 | V 0.08-0.15; Al 0.010-0.060; Nb ≤0.07; Ti ≤0.05 |
| เกรด | การอ้างอิงมาตรฐาน | หมายเลขเหล็ก | ความต้านทานแรงดึง Rm (MPa) | ความแข็งแรงคราก ReH (MPa) | การยืดตัว A (%) |
|---|---|---|---|---|---|
| E215 | EN 10305-4 | 1.0212 | 290-430 | ≥215 | ≥30 |
| E235 | EN 10305-4 | 1.0308 | 340-480 | ≥235 | ≥25 |
| E355 | EN 10305-4 | 1.0580 | 490-630 | ≥355 | ≥22 |
| E255 | EN 10305-1 ภาคผนวก A | 1.0408 | 440-570 | ≥255 | ≥21 |
| E410 | EN 10305-1 ภาคผนวก A | 1.0509 | 550-700 | ≥410 | ≥22 |
| มาตรฐาน | คำอธิบายสั้นๆ |
|---|---|
| EN 10305-4 | ตรงตามท่อไร้ตะเข็บ ดึงเย็น สำหรับระบบกำลังไฮดรอลิกและนิวแมติก |
| ASTM A519/A519M | การอ้างอิงอเมริกาเหนือที่เทียบเคียงได้สำหรับท่อเหล็กคาร์บอนและโลหะผสมไร้ตะเข็บ รวมถึงท่อสำเร็จรูปเย็น |
| GOST 9567-75 | การอ้างอิงภูมิภาค CIS ที่เทียบเคียงได้สำหรับท่อเหล็กความแม่นยำ |
| JIS G 3445 | การอ้างอิงของญี่ปุ่นสำหรับท่อเหล็กคาร์บอนที่ใช้สำหรับเครื่องจักร ยานยนต์ จักรยาน เฟอร์นิเจอร์ เครื่องใช้ไฟฟ้า และชิ้นส่วนเครื่องจักรอื่นๆ |
| GB/T 3639-2021 | การอ้างอิงของจีนสำหรับท่อไร้ตะเข็บ ดึงเย็น หรือรีดเย็น ความแม่นยำสูง สำหรับโครงสร้างเครื่องจักร อุปกรณ์ไฮดรอลิก และชิ้นส่วนยานยนต์ |
โดยทั่วไป ท่อนี้ใช้ใน ระบบยานยนต์, ระบบกำลังไฮดรอลิกและนิวแมติก, และ วิศวกรรมความแม่นยำทั่วไป ในการใช้งานจริง ซึ่งมักหมายถึงท่อไฮดรอลิกยานยนต์ ท่อระบบบังคับเลี้ยวและระบบความปลอดภัย ส่วนประกอบโช้คอัพและกระบอกสูบ ท่อกระบอกไฮดรอลิกและสายควบคุม ท่อแอคทูเอเตอร์นิวแมติก และชิ้นส่วนเครื่องจักรความแม่นยำขึ้นรูป
A: ผู้ผลิต สามารถทำการค้าได้เช่นกัน
A: โดยทั่วไปคือ 10-15 วันหากสินค้ามีในสต็อก หรือ 30-40 วันหากสินค้าไม่มีในสต็อก
ขึ้นอยู่กับปริมาณ
A: ใช่ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องชำระค่าขนส่ง
A: การชำระเงิน=2000 USD, ชำระล่วงหน้า 30% T/T, ยอดคงเหลือก่อนจัดส่ง
หากคุณมีคำถามอื่น โปรดอย่าลังเลที่จะติดต่อฉัน
