สถานที่กำเนิด:
เจ้อเจียง/จีน
ชื่อแบรนด์:
TORICH
ได้รับการรับรอง:
ISO9001 ISO 14001 TS16949
หมายเลขรุ่น:
เอสทีเคเอ็ม 13เอ

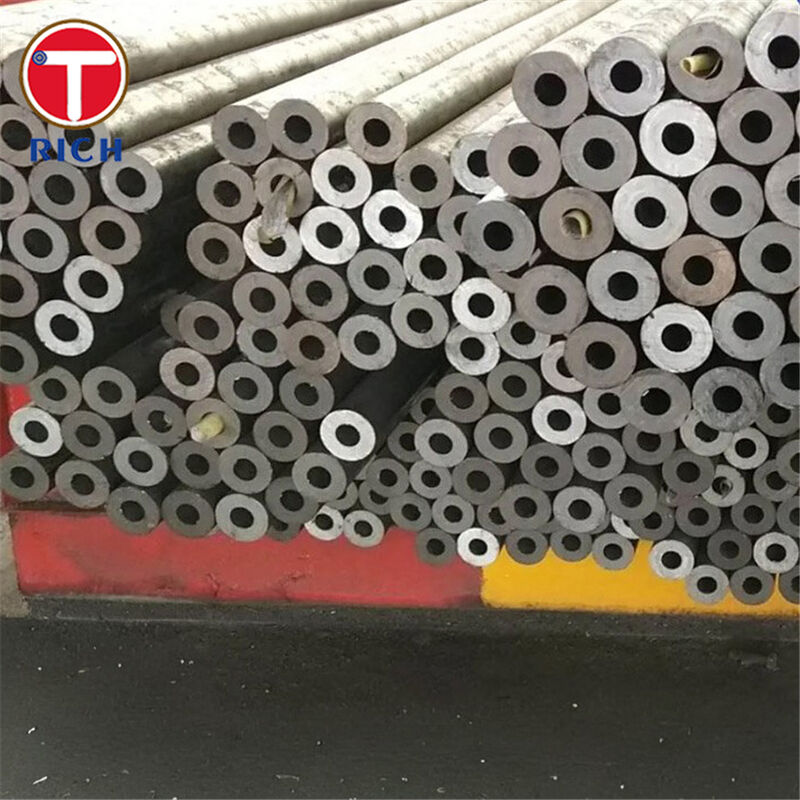

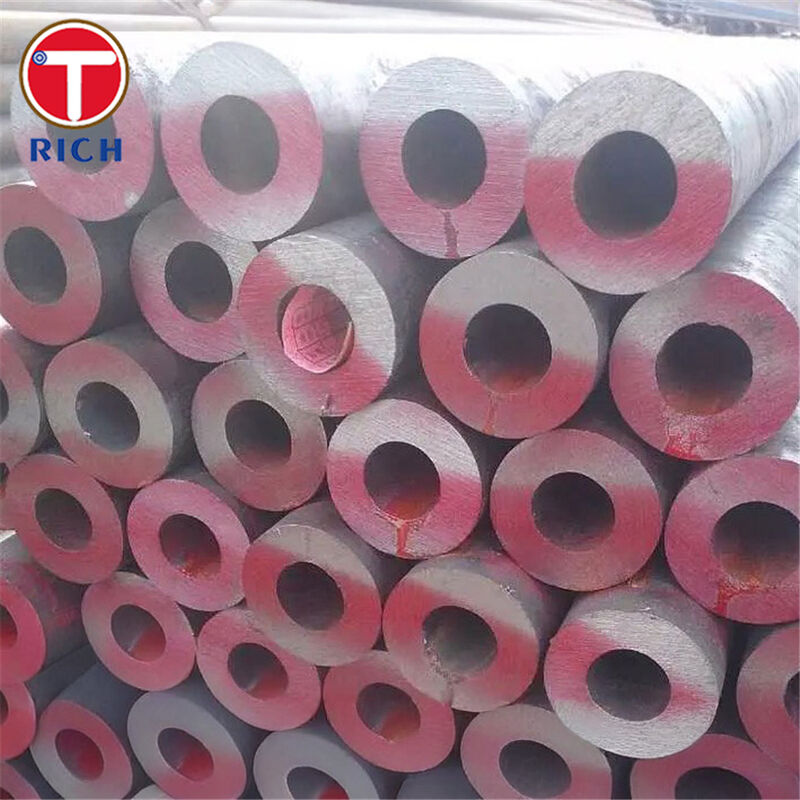

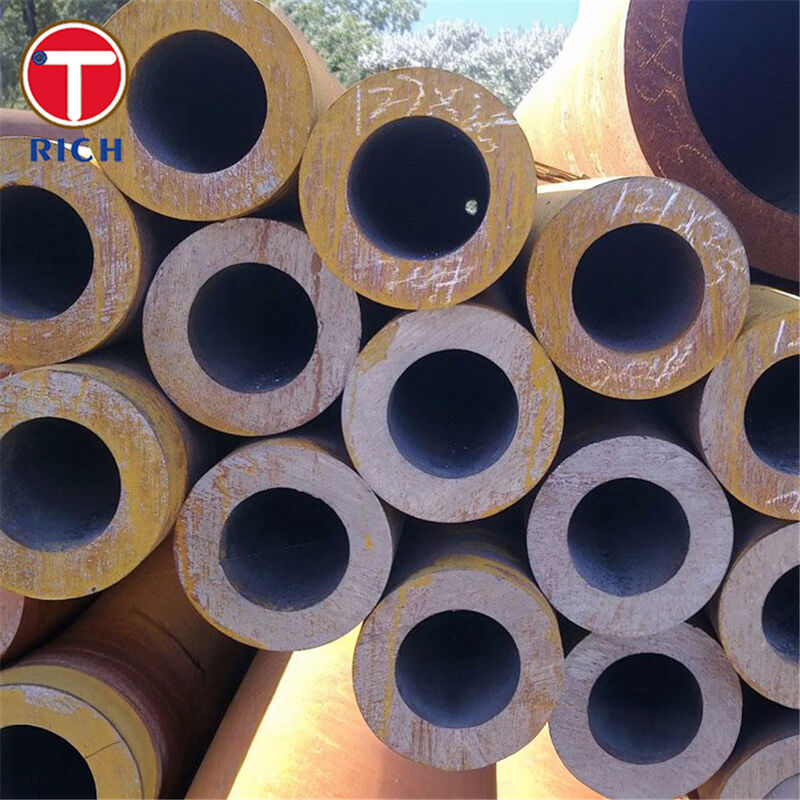

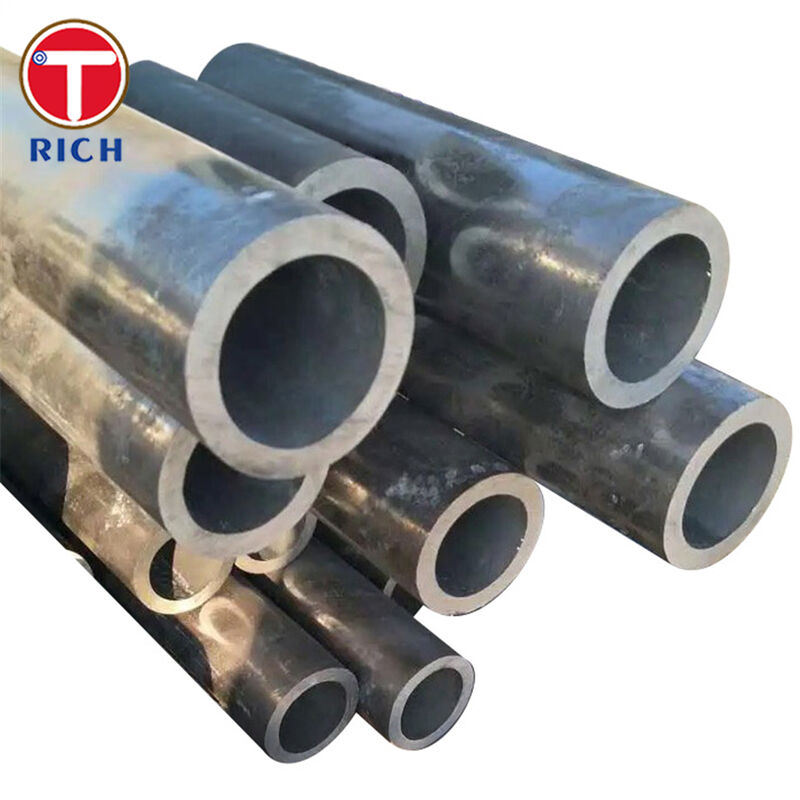

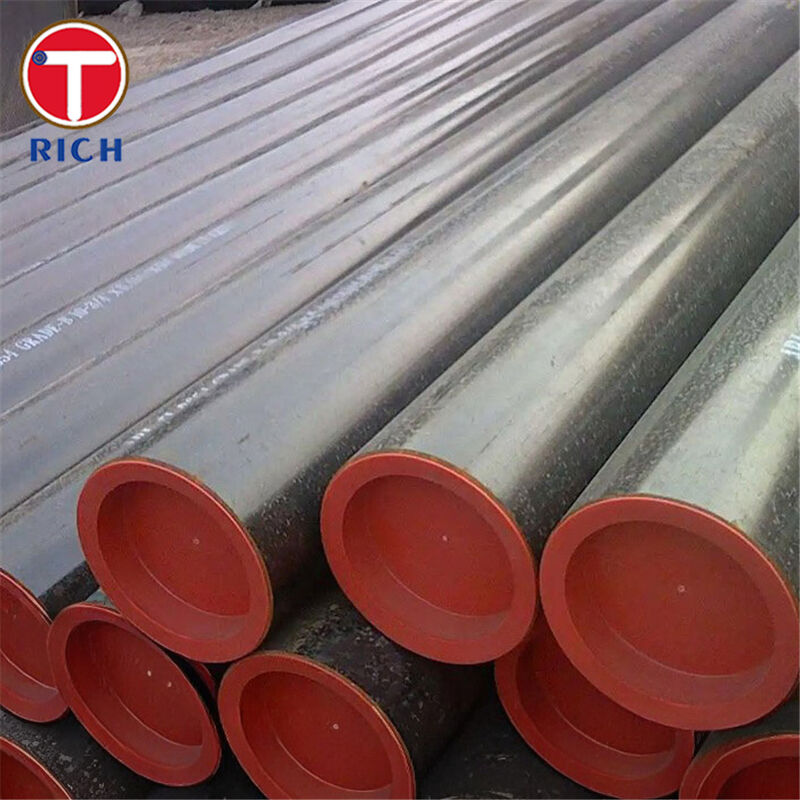

STKM 13A เป็นท่อเหล็กคาร์บอนเกรด JIS ที่ออกแบบมาสำหรับโครงสร้างเครื่องจักรและชิ้นส่วนเครื่องกลทั่วไป ในฐานะที่เป็นท่อความแม่นยำแบบไร้รอยต่อ โดยทั่วไปจะผลิตโดยการขึ้นรูปท่อไร้รอยต่อแบบร้อนตามด้วยการขึ้นรูปเย็น (เช่น การดึงเย็น) เพื่อให้ได้ความแม่นยำของมิติที่ดีขึ้น ผิวสำเร็จ และความสม่ำเสมอ — ซึ่งมีความสำคัญอย่างยิ่งสำหรับส่วนประกอบรับน้ำหนักผนังหนาและชิ้นส่วนที่ต้องใช้เครื่องจักรอย่างเข้มข้น
เจตนาการออกแบบทางเคมีทั่วไปสำหรับ STKM 13A เน้นปริมาณคาร์บอนปานกลางเพื่อความแข็งแรง ความเหนียว ความสามารถในการเชื่อม และความสามารถในการตัดเฉือนที่สมดุล
การผลิต: ท่อไร้รอยต่อ; การปรับขนาดความแม่นยำมักทำได้โดยการขึ้นรูปเย็น (การดึงเย็น / การรีดเย็น) ขึ้นอยู่กับความคลาดเคลื่อนและคุณภาพพื้นผิวที่ต้องการ
ช่วงการจัดหาทั่วไป (ปรับแต่งได้):
เส้นผ่านศูนย์กลางภายนอก (OD): 4–380 มม.
ความหนาของผนัง (WT): 0.5–25 มม.
ความยาว: 3,000–12,000 มม. (ความยาวแบบสุ่ม/คงที่ตามข้อตกลง)
ความคลาดเคลื่อนของมิติ (ตัวอย่างอ้างอิง):
ความคลาดเคลื่อน OD: ±0.5 มม. เมื่อ OD < 50 มม.; ±1% เมื่อ OD ≥ 50 มม.
ความคลาดเคลื่อน WT: +0.6 / −0.5 มม. เมื่อ WT < 4 มม.; +15% / −12.5% เมื่อ WT ≥ 4 มม.
เงื่อนไขการจัดส่ง (มีให้ตามคำขอ โดยทั่วไปสำหรับท่อความแม่นยำ): +C / +LC / +SR / +A / +N
สำรองความแข็งแรงผนังหนาสำหรับโหลดทางกล ชิ้นส่วนที่เกิดผลกระทบ และชิ้นส่วนที่เกิดความล้า
โครงสร้างไร้รอยต่อเพื่อเพิ่มความสามารถในการรับแรงดันและความสม่ำเสมอเมื่อเทียบกับท่อเชื่อม
พื้นผิวพร้อมความแม่นยำเหมาะสำหรับการตัดเฉือน การกลึง การเจาะ และการทำเกลียว
ตัวเลือกการอบชุบด้วยความร้อนที่ยืดหยุ่น (คลายความเครียด / อบอ่อน / ทำให้เป็นมาตรฐาน) เพื่อให้ตรงกับความต้องการในการขึ้นรูปและการตัดเฉือน
“ท่อจะตรงตามความคลาดเคลื่อนที่เข้มงวดและความสามารถในการทำซ้ำสำหรับการตัดเฉือน CNC หรือไม่”
ใช่ ท่อความแม่นยำมักจะถูกทำให้เสร็จสิ้นโดยการดึงเย็น ซึ่งเป็นกระบวนการที่ใช้โดยเฉพาะเพื่อให้ได้ความคลาดเคลื่อนของมิติที่เข้มงวดและความสม่ำเสมอที่ดีขึ้นสำหรับการตัดเฉือนในภายหลัง
“ผิวสำเร็จดีพอที่จะลดการสึกหรอของเครื่องมือและปรับปรุงประสิทธิภาพการซีลหรือไม่”
เราสามารถจัดหาท่อความแม่นยำในสถานะการจัดส่งที่ควบคุม (เช่น +SR, +A, +N) ข้อมูลจำเพาะของท่อความแม่นยำมักจะรวมถึงข้อกำหนดด้านคุณภาพพื้นผิวสูง และสำหรับการส่งมอบท่อความแม่นยำบางประเภท ความหยาบของพื้นผิวสามารถควบคุมได้ตามเป้าหมายระดับไมโครเมตร (ขึ้นอยู่กับโครงการ)
หากการใช้งานของคุณคือการซีลไฮดรอลิก (เช่น ส่วนประกอบภายในกระบอกสูบ) เราจะแนะนำเส้นทางที่ถูกต้อง (ท่อความแม่นยำ → การเจียร / การขัดผิวด้วยลูกกลิ้งหากจำเป็น) ตาม Ra ที่ต้องการ
“คุณตรวจสอบความสมบูรณ์ของท่อ (NDT) และการปฏิบัติตามข้อกำหนดทางกลอย่างไร”
เราสนับสนุนแผนการตรวจสอบที่รวมถึงการทดสอบแรงดึงและการทดสอบการขึ้นรูป (การแบน / การบาน) ในกรณีที่จำเป็น รวมถึงกระแสวน การรั่วไหลของฟลักซ์แม่เหล็ก หรือการทดสอบอัลตราโซนิก ขึ้นอยู่กับโปรไฟล์ความเสี่ยงของโครงการและข้อกำหนดมาตรฐาน
“คุณสามารถให้การตรวจสอบย้อนกลับและใบรับรองการทดสอบโรงงานสำหรับโครงการระดับนานาชาติได้หรือไม่”
ใช่ เราสามารถจัดเตรียมชุดเอกสารที่สอดคล้องกับความคาดหวังทางการค้าทั่วไปทั่วโลก (เช่น การตรวจสอบย้อนกลับความร้อน/ชุดงานและการปฏิบัติ MTC ที่ใช้กันอย่างแพร่หลายภายใต้กรอบงาน EN 10204 เมื่อมีการร้องขอ)
| เกรด | ระบบมาตรฐาน | C | Si | Mn | P | S |
|---|---|---|---|---|---|---|
| STKM 13A | JIS G 3445 | ≤0.25 | ≤0.35 | 0.30–0.90 | ≤0.040 | ≤0.040 |
| 1020 | ASTM A519 | 0.18–0.23 | — | 0.30–0.60 | ≤0.040 | ≤0.050 |
| E355 (1.0580) | EN 10305-1 | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 |
| 20 (เกรด 20) | GB/T 3639 (การวิเคราะห์หล่อ) | 0.17–0.23 | 0.17–0.37 | 0.35–0.65 | ≤0.025 | ≤0.025 |
| เหล็ก 20 | GOST 1050 (องค์ประกอบอ้างอิง) | 0.17–0.24 | 0.17–0.37 | 0.35–0.65 | ≤0.035 | ≤0.040 |
| เกรด | ตัวอย่างเงื่อนไข | จุดคราก / หลักฐาน (MPa) | แรงดึง (MPa) | การยืดตัว (%) |
|---|---|---|---|---|
| STKM 13A | ท่อ (รายการ JIS) | ≥215 | ≥370 | ≥30 (L) / ≥25 (T) |
| 1020 (ASTM A519) | ทำให้เป็นมาตรฐาน (N) | 235 | 380 | 22 |
| E355 (EN 10305-1) | +N (ทำให้เป็นมาตรฐาน) | ≥355 | 490–630 | ≥22 |
| 20 (GB/T 3639) | +N (ทำให้เป็นมาตรฐาน) | 255 | 440–570 | 21 |
| เหล็ก 20 (GOST) | หลังจากการทำให้เป็นมาตรฐาน | ≥245 | ≥410 | ≥25 |
JIS (ญี่ปุ่น): JIS G 3445 (เกรด STKM สำหรับท่อเหล็กคาร์บอนโครงสร้างเครื่องจักร)
ASTM (สหรัฐอเมริกา): ASTM A519 (ท่อเครื่องกลเหล็กคาร์บอน/โลหะผสมไร้รอยต่อ)
EN (ยุโรป): EN 10305-1 (ท่อความแม่นยำแบบดึงเย็นไร้รอยต่อ; เงื่อนไขการจัดส่ง E355)
GOST (รัสเซีย/CIS): GOST 1050 (เกรดอ้างอิงเหล็ก 20); ท่อมักจะจับคู่กับมาตรฐานท่อ GOST ที่เกี่ยวข้องตามข้อกำหนดของโครงการ
GB (จีน): GB/T 3639 (ท่อเหล็กความแม่นยำไร้รอยต่อ; เกรด 20)
อุตสาหกรรมหลัก
วิศวกรรมเครื่องกลและเครื่องจักรทั่วไป
ส่วนประกอบยานยนต์
อุปกรณ์ไฮดรอลิกและนิวเมติก
การผลิตที่ต้องใช้สต็อกท่อพร้อมสำหรับการตัดเฉือน
ใช้ที่ไหน
ปลอกและบูชโครงสร้างผนังหนา (ตัดเฉือนจากท่อ)
ปลอกเพลา / ตัวเว้นวรรค / ปลอกคอ ชิ้นส่วนกลึง CNC
โครงและส่วนรองรับทางกลที่มีภาระสูงซึ่งความสม่ำเสมอมีความสำคัญ
ส่วนประกอบอุปกรณ์ไฮดรอลิก (ชิ้นส่วนที่ใช้ท่อ; การตกแต่งเพิ่มเติมเมื่อจำเป็นต้องใช้ ID เกรดการซีล)
ตอบ: ผู้ผลิต สามารถทำการค้าได้ด้วย
ตอบ: โดยทั่วไปแล้ว จะใช้เวลา 10-15 วันหากสินค้าอยู่ในสต็อก หรือใช้เวลา 30-40 วันหากสินค้าไม่อยู่ในสต็อก
เป็นไปตามปริมาณ
ตอบ: ใช่ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องจ่ายค่าขนส่ง
ตอบ: การชำระเงิน=2000USD, 30% T/T ล่วงหน้า ยอดคงเหลือก่อนการจัดส่ง
หากคุณมีคำถามอื่น ๆ โปรดติดต่อฉัน
