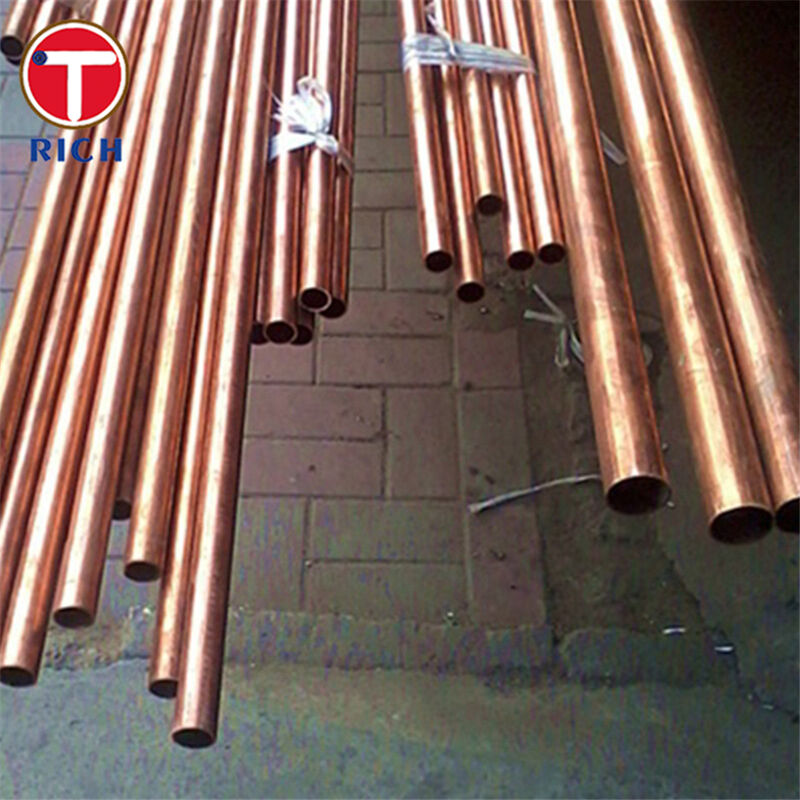

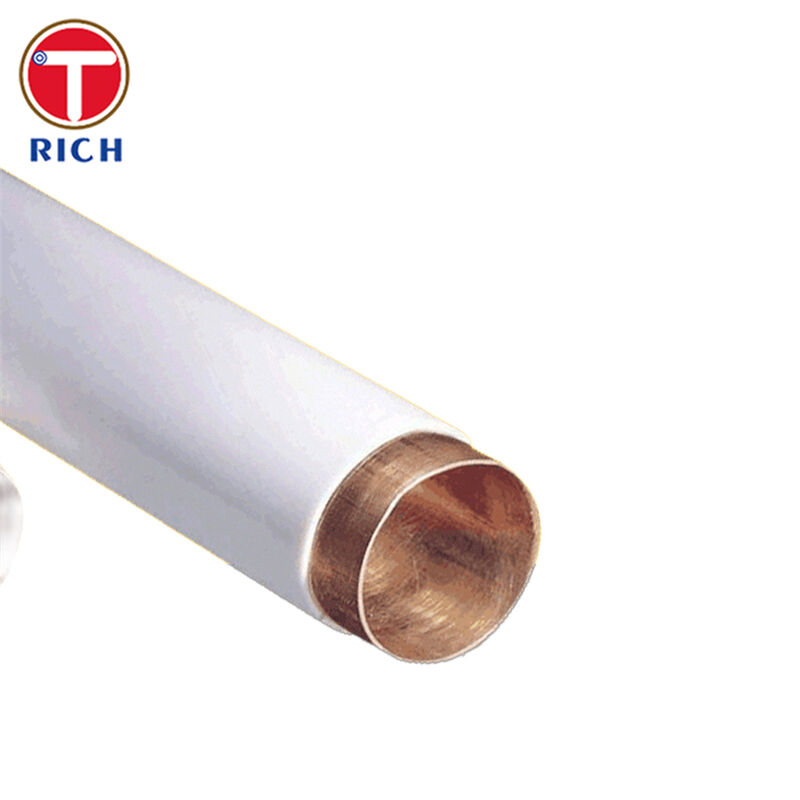

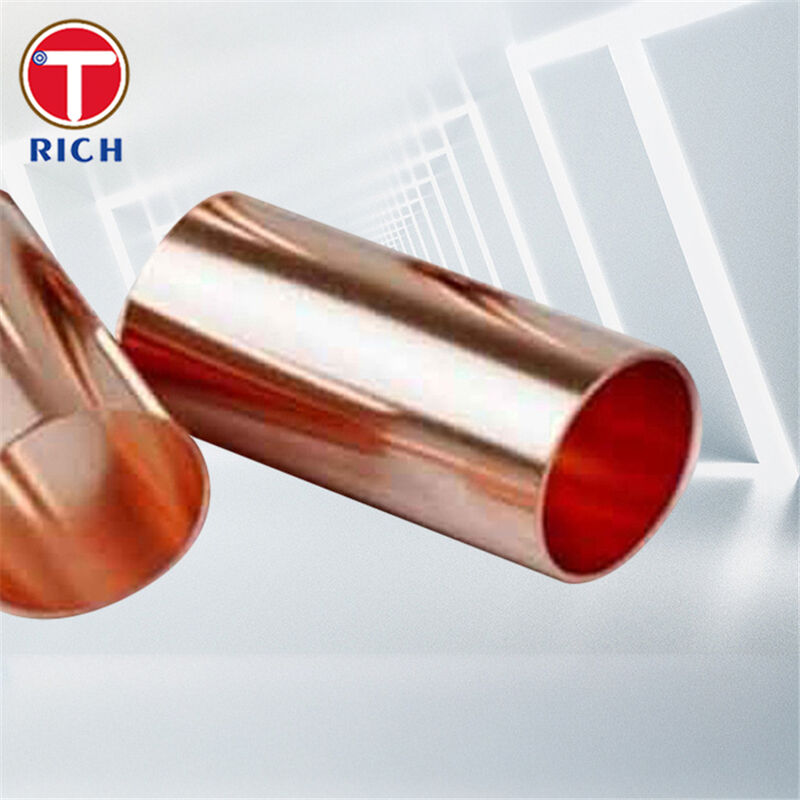

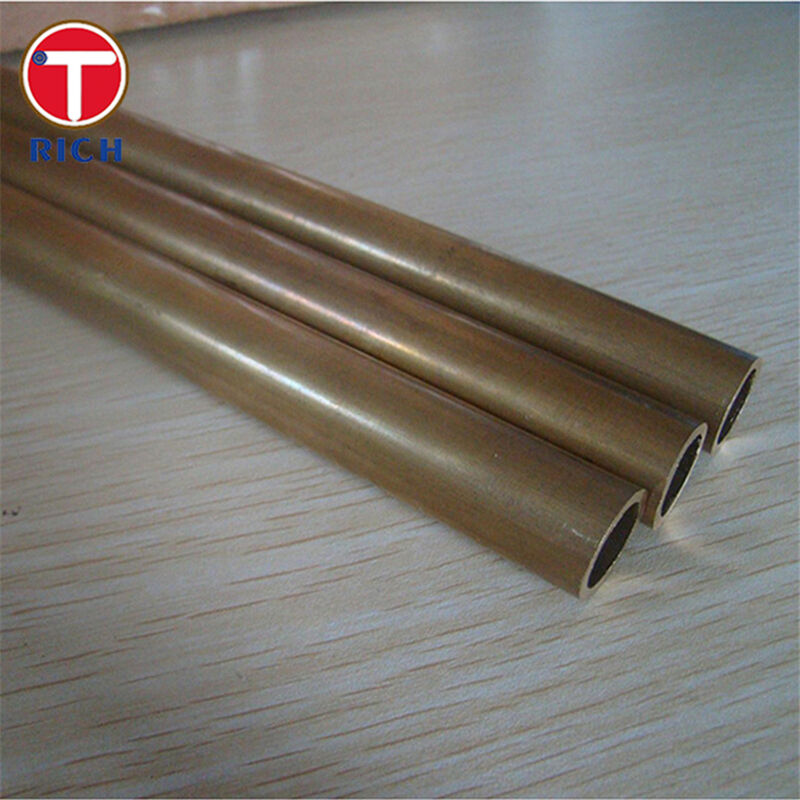

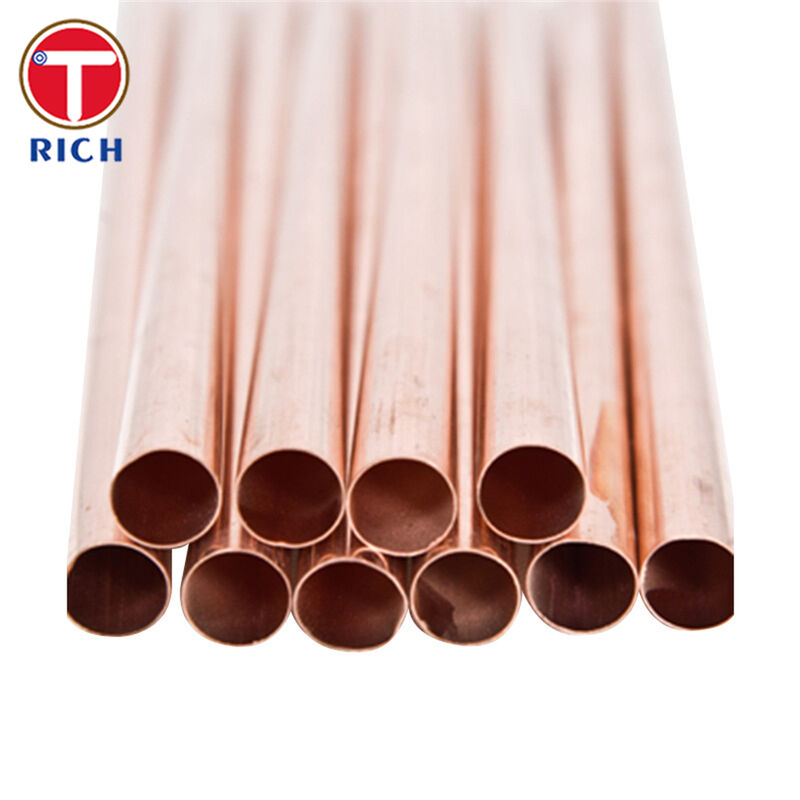

ASTM B75 C12200 ท่อโลหะผสมทองแดง ท่อโลหะผสมทองแดงคุณภาพสูงสำหรับระบบไอน้ำ

คำอธิบายวัสดุ

ท่อโลหะผสมทองแดง ASTM B75 C12200 เป็นท่อทองแดงไร้รอยต่อที่ดึงเย็นด้วยฟอสฟอรัส (Cu-DHP) ออกแบบมาสำหรับงานวิศวกรรมทั่วไป และเหมาะอย่างยิ่งสำหรับระบบไอน้ำและท่อไอน้ำอุณหภูมิต่ำถึงปานกลาง

โลหะผสม (UNS C12200 / Cu-DHP) ผสมผสาน:

• ความบริสุทธิ์ของทองแดงสูงมาก (≥99.9% Cu รวมถึง Ag) พร้อมฟอสฟอรัส 0.015–0.040% เป็นสารขจัดออกซิไดซ์ ทำให้มั่นใจได้ถึงความทนทานต่อการเปราะของไฮโดรเจนและการเชื่อมที่ดี

• การนำความร้อนที่ดีเยี่ยมและความต้านทานการกัดกร่อนที่ดีในสภาพแวดล้อมไอน้ำและคอนเดนเสททั่วไป

ทำให้เป็นตัวเลือกที่แข็งแกร่งและประหยัดสำหรับระบบไอน้ำของท่อส่งกระบวนการ วาล์ว เครื่องมือ และอุปกรณ์เสริม

ข้อมูลจำเพาะ

เกรดและมาตรฐาน

• วัสดุ: ทองแดงที่ขจัดฟอสฟอรัส, P ตกค้างสูง (Cu-DHP)

• UNS: C12200

• รูปแบบผลิตภัณฑ์: ท่อทองแดงไร้รอยต่อ

• มาตรฐานควบคุม: ASTM B75 / B75M – ท่อทองแดงไร้รอยต่อ

การกำหนดที่เทียบเท่า (สำหรับการอ้างอิง)

• EN: Cu-DHP, CW024A

• JIS: C1220 (C1220T สำหรับท่อ)

• GB: TP2 (ท่อทองแดงที่ขจัดฟอสฟอรัส)

• GOST: ทองแดงที่ขจัดออกซิไดซ์ชนิด M1Ф ใช้ในท่อทองแดง GOST 617

กระบวนการผลิต

• ท่อไร้รอยต่อ ร้อนขึ้นรูปและดึงเย็น

• จัดหาให้:

  • อบอ่อนเต็มที่ (ขดอ่อน / ความยาวตรง)

  • ดึงเบาหรือดึงแข็งตามคำขอ

ขนาดทั่วไปสำหรับระบบไอน้ำ
(ขึ้นอยู่กับการออกแบบ ด้านล่างคือขนาดตัวติดตามทั่วไป)

• เส้นผ่านศูนย์กลางภายนอก (OD): 3/8" (9.52 มม.), 1/2" (12.7 มม.) ใช้กันทั่วไป; 1/4"–7/8" OD มีจำหน่าย

• ความหนาของผนัง: โดยทั่วไป 0.9–1.2 มม. สำหรับท่อติดตาม 3/8"–1/2" OD

• ความยาว:

  • ขดลวดแบบพันระดับ: สูงสุด 50–150 ม. ต่อขดลวด (ทั่วไป)

  • ความยาวตรง: 3–6 ม. มาตรฐาน; กำหนดเองตามคำขอ

สภาพการจัดส่งและการตกแต่ง

• อุณหภูมิ: O60 (อบอ่อน) เป็นที่ต้องการสำหรับระบบไอน้ำเนื่องจากการดัดง่าย อุณหภูมิแข็ง (H55/H80 เป็นต้น) มีจำหน่ายในกรณีที่ต้องการความแข็งแรงสูงขึ้น

• ปลาย: ปลายเรียบ, ลบครีบ; การเตรียมปลายอื่นๆ ตามคำขอ

• พื้นผิว: สะอาด, สว่าง หรือออกไซด์เบา, ควบคุมความสะอาดภายในสำหรับบริการไอน้ำและคอนเดนเสท

คุณสมบัติหลัก

1. ปรับให้เหมาะสมสำหรับอุณหภูมิระบบไอน้ำ

   • ท่อทองแดง C12200 ภายใต้ ASTM B75 ใช้กันอย่างแพร่หลายในท่อของเหลวและไอน้ำ และยังคงความแข็งแรงที่อุณหภูมิสูงทั่วไปของบริการไอน้ำแรงดันต่ำและปานกลาง

2. การนำความร้อนที่ดีเยี่ยม

   • การนำความร้อนสูง (ประมาณ 196 W/m·K) ช่วยให้ถ่ายเทความร้อนจากไอน้ำไปยังท่อที่ติดตามได้อย่างมีประสิทธิภาพ ลดจำนวนตัวติดตามและการใช้ไอน้ำ

3. ความต้านทานต่อการเปราะของไฮโดรเจน

   • การขจัดออกซิเจนด้วยฟอสฟอรัสช่วยลดออกซิเจนที่ละลายและป้องกัน “การเปราะของไอน้ำ” (โรคไฮโดรเจน) ซึ่งเป็นข้อกำหนดหลักสำหรับทองแดงในการบริการที่ร้อนและชื้น

4. ความต้านทานการกัดกร่อนที่แข็งแกร่งในไอน้ำ/คอนเดนเสท

   • โลหะผสม C12200 และ Cu-DHP ที่เกี่ยวข้องแสดงให้เห็นถึงความต้านทานที่ดีมากต่อการกัดกร่อนทั่วไปและการกัดกร่อนแบบหลุมในน้ำ ไอน้ำ และบรรยากาศทางอุตสาหกรรมจำนวนมาก สนับสนุนอายุการใช้งานที่ยาวนานในท่อไอน้ำและตัวติดตาม

5. การดัด การขึ้นรูป และการเชื่อมต่อที่ง่าย

   • ความสามารถในการทำงานเย็นที่ดีเยี่ยมและลักษณะการบัดกรี/การบัดกรีช่วยให้โค้งงอรัศมีแคบ การขดรอบท่อกระบวนการ และข้อต่อที่เชื่อถือได้ (บัดกรี, บัดกรี, ข้อต่ออัด)

6. คุณภาพมาตรฐานที่พิสูจน์แล้ว

   • ASTM B75 ระบุการทดสอบทางกล การทดสอบการเปราะของไฮโดรเจน การทดสอบการขยายตัว และการทดสอบแบบไม่ทำลาย (กระแสไหลวน / แรงดัน) สำหรับท่อทองแดง ทำให้มั่นใจได้ถึงคุณภาพที่สม่ำเสมอและตรวจสอบย้อนกลับได้

7. คุ้มค่าเมื่อเทียบกับสแตนเลสสำหรับสภาวะปานกลาง

   • สำหรับการออกแบบจำนวนมาก แนะนำให้ใช้ท่อติดตามทองแดงสำหรับบริการไอน้ำสูงถึงประมาณ 400°F (204°C) ซึ่งเข้ากันได้กับตัวกลาง โดยมีต้นทุนวัสดุและการติดตั้งที่ต่ำกว่าสแตนเลส

ข้อดีของเรา

จากคำถามทั่วไปจากวิศวกรและผู้ซื้อท่อติดตามไอน้ำ นี่คือวิธีที่ผลิตภัณฑ์นี้และแนวทางการจัดหาของเราตอบสนองต่อข้อกังวลหลัก:

1. “ทองแดงเหมาะสมกับอุณหภูมิและความดันของระบบไอน้ำของฉันหรือไม่”

• แนวทางการวิศวกรรมระบุว่าท่อทองแดงเหมาะสมเมื่ออุณหภูมิไอน้ำอิ่มตัวไม่เกินประมาณ 400°F (204°C) และเมื่อกระบวนการหรือสภาพแวดล้อมไม่กัดกร่อนอย่างรุนแรง

• ท่อ C12200 ของเราจัดหาในความหนาของผนังที่เลือกตามแรงดันออกแบบของคุณและรหัสท่อที่เกี่ยวข้อง สามารถจัดหาผนังที่หนากว่าสำหรับวงจรความร้อนที่รุนแรงกว่าตามที่แนะนำโดยเอกสารแนวทางปฏิบัติที่ดีที่สุดของระบบไอน้ำ

สิ่งที่เรานำเสนอ

• การตรวจสอบการใช้งาน (แรงดันไอน้ำ อุณหภูมิ ตัวกลาง สภาพแวดล้อม) และคำแนะนำเกี่ยวกับเวลาที่ทองแดง C12200 เหมาะสมที่สุด และเมื่อท่อติดตามสแตนเลส 316L เป็นตัวเลือกที่ดีกว่า

• การเลือกความหนาของผนังและเอกสารประกอบเพื่อให้สอดคล้องกับมาตรฐานภายในและข้อกำหนดโครงการของคุณ

2. “แล้วเรื่องการกัดกร่อนและความสะอาดของคอนเดนเสทล่ะ”

คู่มือการออกแบบชี้ให้เห็นว่าทองแดงประหยัด แต่ผลิตภัณฑ์จากการกัดกร่อนสามารถปนเปื้อนกับดักและเครื่องมือได้หากเคมีของน้ำไม่ดี

แนวทางของเรา

• เราจัดหา C12200 จากการหลอม Cu-DHP ที่ควบคุมเคมีด้วยระดับสิ่งเจือปนที่ต่ำมากและบริการที่พิสูจน์แล้วในระบบไอน้ำ น้ำ และระบบแลกเปลี่ยนความร้อน

• ตามคำขอ เราสามารถจัดหา:

  • ท่อที่ทำความสะอาดล่วงหน้า / ทำความสะอาดภายในสำหรับระบบไอน้ำ/คอนเดนเสทที่สำคัญ

  • คำแนะนำเกี่ยวกับความเข้ากันได้กับโปรแกรมการบำบัดคอนเดนเสทของคุณ

  • โซลูชันตัวติดตาม 316L ทางเลือกสำหรับบริการที่มีฤทธิ์กัดกร่อนสูงหรือปนเปื้อน

3. “ฉันจะรู้ได้อย่างไรว่าท่อเป็นไปตามข้อกำหนด ASTM B75 และข้อกำหนด QA ของโครงการ”

ASTM B75/B75M กำหนดข้อกำหนดที่เข้มงวดสำหรับเคมี คุณสมบัติทางกล การทดสอบการขยายตัว การทดสอบการเปราะของไฮโดรเจน และการทดสอบแบบไม่ทำลายของท่อทองแดงไร้รอยต่อ

สิ่งที่เราให้

• รายงานการทดสอบวัสดุ (EN 10204 3.1) รวมถึง:

  • การวิเคราะห์ทางเคมี (Cu, P และสารตกค้าง)

  • ผลการทดสอบแรงดึงและความแข็ง

  • การทดสอบการขยายตัว / การแบนตามต้องการ

  • การทดสอบกระแสไหลวนหรือไฮโดรสแตติก / นิวเมติกในกรณีที่ระบุ

• การตรวจสอบย้อนกลับเต็มรูปแบบตามความร้อน ขดลวด และชุด รวมถึงบรรจุภัณฑ์และการทำเครื่องหมายที่สอดคล้องกับข้อกำหนด ASTM / ลูกค้า

4. “ฉันสามารถหาท่อติดตามในขดลวดยาวและมีประสิทธิภาพการดัดที่เชื่อถือได้หรือไม่”

แนวทางการออกแบบระบบไอน้ำเน้นการใช้ท่อทองแดงหรือสแตนเลสขนาด 3/8" และ 1/2" OD ในระยะยาวต่อเนื่องเพื่อการติดตั้งที่มีประสิทธิภาพ

ข้อดีของเราที่นี่

• ขดลวด C12200 อบอ่อนพร้อมความเหนียวที่ดีเยี่ยม (แรงดึง O60 ทั่วไป 220–260 MPa พร้อมการยืดตัว ≥40%) ช่วยให้พันรอบท่อกระบวนการได้อย่างแน่นหนาโดยไม่เกิดรอยย่น

• ขดลวดแบบพันระดับช่วยลดข้อต่อและจุดรั่วไหล ลดเวลาในการติดตั้งและความเสี่ยงในการบำรุงรักษา

5. “จะเกิดอะไรขึ้นถ้าฉันต้องการเกรดเทียบเท่าสำหรับโครงการหลายมาตรฐาน”

โครงการระดับโลกมักจะผสมผสานเอกสาร ASTM, EN, JIS, GB และ GOST Cu-DHP / C12200 มีการอ้างอิงข้ามไปยัง CW024A, C1220 และ TP2 และไปยังทองแดงชนิด M1F ของรัสเซีย

เราสนับสนุน

• การทำแผนที่ข้ามมาตรฐาน (ASTM ↔ EN ↔ JIS ↔ GB ↔ GOST) ในแผ่นข้อมูลและใบรับรอง

• การทำเครื่องหมายแบบผสมมาตรฐานหากเอกสารของคุณต้องการทั้ง UNS และการกำหนดในท้องถิ่น

องค์ประกอบทางเคมี

คุณสมบัติทางกล

มาตรฐานที่เกี่ยวข้อง

ASTM (สหรัฐอเมริกา)

• ASTM B75/B75M – ท่อทองแดงไร้รอยต่อ (ครอบคลุม UNS C12000 และ C12200)

• ASTM B280 – ท่อทองแดงไร้รอยต่อสำหรับเครื่องปรับอากาศและเครื่องทำความเย็น (C12200)

• ASTM B111 – ท่อคอนเดนเซอร์และท่อแลกเปลี่ยนความร้อนทองแดงและโลหะผสมทองแดงไร้รอยต่อ

EN (ยุโรป)

• EN 12449 – ทองแดงและโลหะผสมทองแดง – ท่อกลมไร้รอยต่อสำหรับวัตถุประสงค์ทั่วไป (Cu-DHP, CW024A)

• EN 13600 / EN 1057 – มาตรฐานท่อทองแดงเพิ่มเติมสำหรับการใช้งานไฟฟ้าและประปา

GB (จีน)

• GB/T 5231 – การกำหนดและองค์ประกอบทางเคมีของทองแดงและโลหะผสมทองแดง (TP2)

• GB/T 1527 – ท่อดึงของทองแดงและโลหะผสมทองแดง

• GB/T 18033 – ท่อทองแดงน้ำและก๊าซไร้รอยต่อ

JIS (ญี่ปุ่น)

• JIS H3300 – ท่อและท่อทองแดงและโลหะผสมทองแดงไร้รอยต่อ (รวมถึง C1220T)

GOST (รัสเซีย / CIS)

• GOST 617-2006 – ท่อทองแดงและทองเหลืองกลมสำหรับใช้งานทั่วไป – เงื่อนไขทางเทคนิค (ใช้กับท่อทองแดง เช่น ชนิด M1/M1Ф)

สาขาการใช้งาน

พื้นที่ใช้งานทั่วไป

ด้วยการนำความร้อนสูง ความต้านทานการกัดกร่อนที่ดี และความสามารถในการขึ้นรูปที่ดีเยี่ยม ท่อ C12200 / Cu-DHP จึงถูกนำมาใช้กันอย่างแพร่หลายใน:

• ระบบไอน้ำและท่อไอน้ำ

• เครื่องแลกเปลี่ยนความร้อน คอนเดนเซอร์ และเครื่องระเหย

• ท่อ HVAC และเครื่องทำความเย็น

• การกระจายน้ำร้อนและน้ำเย็น

• ท่อโรงงานเคมีและกระบวนการ (สื่อที่ไม่รุนแรง)

การใช้งานเฉพาะในระบบไอน้ำและระบบไอน้ำ

1. ระบบไอน้ำของท่อส่งกระบวนการ

2. ท่อไอน้ำสำหรับการกระจายสาธารณูปโภค

3. วาล์ว เครื่องมือ และอุปกรณ์เสริม

4. การใช้งานเครื่องแลกเปลี่ยนความร้อนและขดลวด

5. บริการอาคารและการใช้งานไอน้ำ HVAC
