สถานที่กำเนิด:
ISO9001 ISO 14001 TS16949
ชื่อแบรนด์:
TORICH
ได้รับการรับรอง:
ISO9001 ISO 14001 TS16949
หมายเลขรุ่น:
ท่อครีบชนิด L
วิดีโอ
วิดีโอ

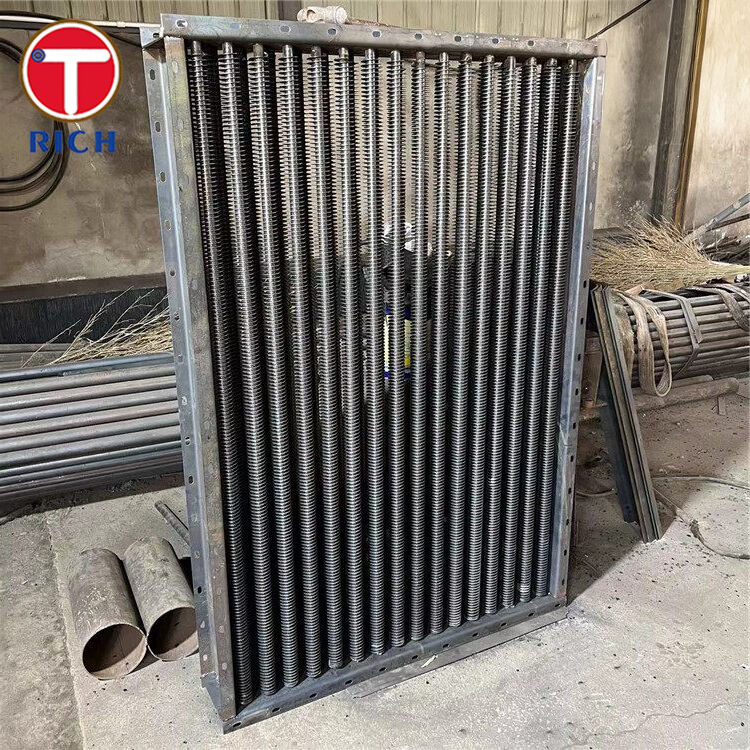

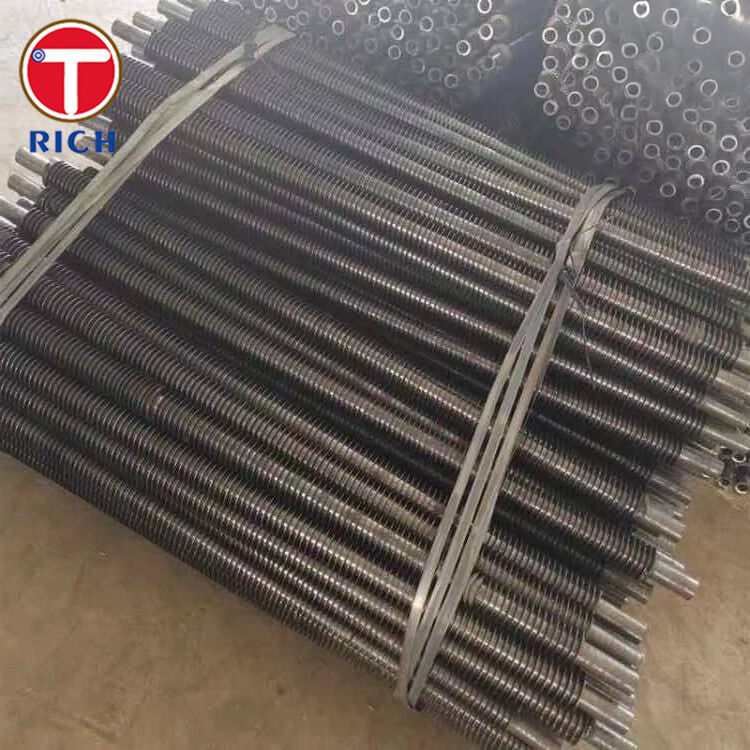

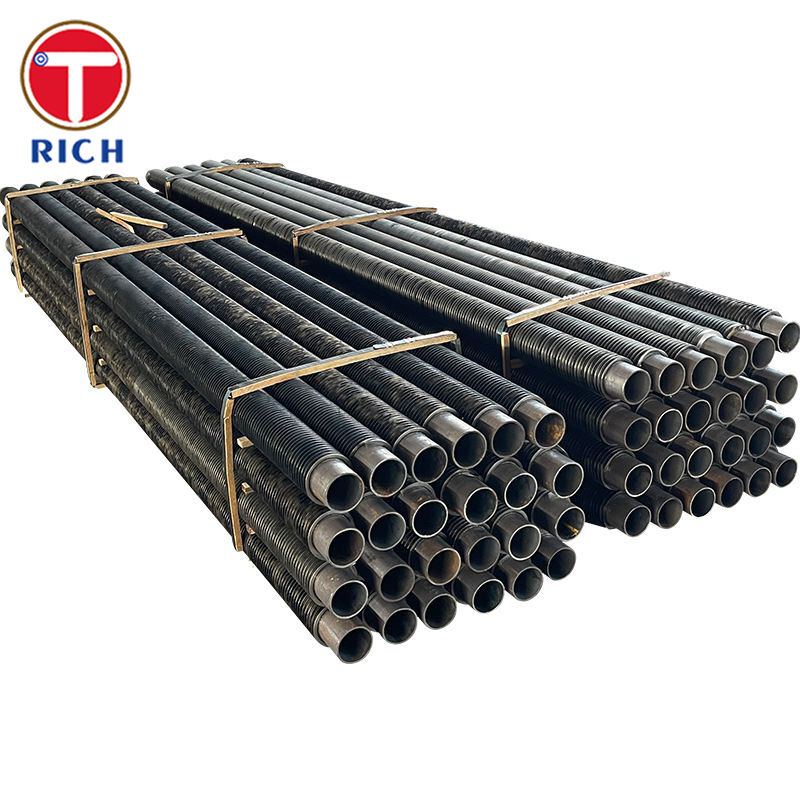

ท่อครีบพันเกลียวอะลูมิเนียม L-foot นั้นเป็นองค์ประกอบการถ่ายเทความร้อนแบบโลหะคู่หรือหลายโลหะ โดยมีแถบอลูมิเนียมบาง ๆ พันเป็นเกลียวรอบท่อฐานภายใต้แรงตึงที่ควบคุมได้ ขั้นแรกจะมีการสร้างตีนรูปตัว "L" ที่ขอบด้านหนึ่งของแถบตีนกบ ตีนผีนี้จะวางลงบนพื้นผิวด้านนอกของท่อโดยตรง และล็อคครีบเข้ากับท่อโดยอัตโนมัติตลอดความยาวทั้งหมด
ท่อฐานอาจเป็นเหล็กกล้าคาร์บอน เหล็กโลหะผสมต่ำ สแตนเลส หรือวัสดุที่ไม่ใช่เหล็ก เช่น ทองแดงและทองเหลือง ในขณะที่ครีบมักทำจากอลูมิเนียมอัลลอยด์ที่มีการนำความร้อนสูง (เช่น 1050, 1060, 3003, 5052, 1100) การออกแบบนี้ผสมผสานความแข็งแรงเชิงกลและระดับแรงดันของท่อฐานเข้ากับการนำความร้อนที่ดีเยี่ยมและความต้านทานการกัดกร่อนของครีบอะลูมิเนียม
ท่อครีบชนิด L ถูกนำมาใช้กันอย่างแพร่หลายในเครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ หม้อน้ำอุตสาหกรรม และเครื่องทำความเย็นแบบแก๊สในกระบวนการ โดยเฉพาะอย่างยิ่งที่อุณหภูมิการทำงานอยู่ในช่วงต่ำถึงปานกลาง และจำเป็นต้องมีการปกป้องผนังท่อเพิ่มเติม
ค่าเหล่านี้แสดงถึงความสามารถในการผลิตทั่วไปสำหรับท่อครีบพันแผลอะลูมิเนียม L-foot ขนาดและความคลาดเคลื่อนที่แท้จริงได้รับการสรุปตามแบบของลูกค้าและรหัสที่เกี่ยวข้อง
วัสดุท่อฐาน
เหล็กกล้าคาร์บอน: เช่น SA-179, SA-210, SA-214
สแตนเลส: เช่น TP304/304L, TP316/316L
โลหะผสมเหล็กหรืออโลหะ (ทองแดง ทองเหลือง Cu-Ni) ตามคำขอ
วัสดุครีบ
อลูมิเนียมอัลลอยด์: AA1050/1050A, 1060, 1100, 3003, 5052 (อื่นๆ ตามคำขอ)
โดยทั่วไปแล้ว Temper จะอยู่ที่ H14 / H16 สำหรับสต็อกครีบ
เส้นผ่านศูนย์กลางภายนอกของท่อ (OD)
ประมาณ 12.7–50.8 มม. (1/2"–2") ที่ให้มาโดยทั่วไป
ช่วง OD อื่นๆ ที่เป็นไปได้ขึ้นอยู่กับวัสดุและความหนาของผนัง
ความหนาของผนังท่อ
โดยปกติแล้ว 1.5–6.0 มม. ขึ้นอยู่กับแรงกดและรหัสการออกแบบ ผนังที่หนักกว่ามีไว้สำหรับบริการแรงดันสูง
ความสูงของครีบ
ประมาณ 6–16 มม. (1/4"–5/8") พร้อมครีบที่สูงกว่าสำหรับการออกแบบพิเศษ
ความหนาของครีบ
โดยทั่วไป 0.2–0.4 มม. (ประมาณ 0.008"–0.016")
Fin pitch (ความหนาแน่นของครีบ)
5–13 ครีบต่อนิ้ว (ระยะห่างของครีบประมาณ 4–16 มม.) ตามการออกแบบการระบายความร้อน
ความยาวท่อสูงสุด
มากถึงประมาณ 15–18 ม. (ประมาณ 50–60 ฟุต) ขึ้นอยู่กับข้อจำกัดด้านวัสดุและการขนส่ง
อุณหภูมิในการทำงานที่แนะนำ
โดยทั่วไปจะใช้งานต่อเนื่องที่อุณหภูมิประมาณ 200 °C (ประมาณ 400 °F)
อาจยอมรับจุดสูงสุดในระยะสั้นได้ถึง 230+ °C (450 °F) ขึ้นอยู่กับวัสดุท่อฐาน ครีบอัลลอยด์ และสภาพแวดล้อม
สำหรับอุณหภูมิของโลหะที่สูงขึ้น โดยทั่วไปแนะนำให้ใช้ครีบแบบอัดรีดหรือแบบฝัง
ประสิทธิภาพการถ่ายเทความร้อนสูง
ครีบอะลูมิเนียมมีค่าการนำความร้อนสูงมากและพื้นที่ผิวภายนอกขนาดใหญ่ ซึ่งช่วยเพิ่มค่าสัมประสิทธิ์การถ่ายเทความร้อนโดยรวมในบริการที่ควบคุมด้านอากาศได้อย่างมาก
ยึดเกาะระหว่างครีบและท่อเชิงกลอย่างแน่นหนา
ตีนผี L เป็นตีนผีแบบตึงเพื่อให้ครีบแต่ละอันหมุนได้อย่างมั่นคงกับท่อ ทำให้มีระยะห่างของครีบสม่ำเสมอ และป้องกันการเคลื่อนตัวของครีบหรือการแยกตัวภายใต้วงจรความร้อนและการสั่นสะเทือน
ปรับปรุงการป้องกันการกัดกร่อนของท่อฐาน
ส่วนตีนกบจะปกคลุมพื้นผิวท่อ ปกป้องเหล็กจากการสัมผัสโดยตรงกับบรรยากาศ และลดความเสี่ยงในการกัดกร่อนใต้ครีบในหลายสภาพแวดล้อม
ปรับให้เหมาะสมสำหรับบริการระบายความร้อนด้วยอากาศ
ท่อครีบชนิด L ถูกนำมาใช้กันอย่างแพร่หลายในเครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศและเครื่องทำความเย็นแบบครีบพัดลม ซึ่งคาดว่าจะมีอุณหภูมิ ความดัน และการสั่นสะเทือนในระดับปานกลาง
การผสมผสานวัสดุที่ยืดหยุ่น
วัสดุท่อใดๆ ที่เหมาะสมสามารถใช้ร่วมกับครีบอะลูมิเนียมที่มีความนำไฟฟ้าสูง ต้นทุนที่สมดุล ความต้านทานการกัดกร่อน และระดับแรงดันสำหรับแต่ละโครงการ
โซลูชันที่คุ้มค่า
เมื่อเปรียบเทียบกับท่อครีบแบบอัดขึ้นรูป โดยทั่วไปแล้วครีบ L-foot อะลูมิเนียมที่พันด้วยแรงดึงจะให้วัสดุและต้นทุนการผลิตที่ต่ำกว่า ในขณะที่ยังคงให้การยึดเกาะของครีบที่เชื่อถือได้และอายุการใช้งานที่ดีในสภาวะที่เหมาะสม
1. “ครีบจะคลายหรือสั่นเมื่อเกิดการสั่นสะเทือนและการหมุนเวียนของความร้อนหรือไม่”
โปรไฟล์ L-foot และการพันขดลวดแบบควบคุมความตึงทำให้เกิดการเชื่อมต่อทางกลระหว่างครีบและท่อที่ต้านทานการยกของครีบและการเคลื่อนที่ในช่วงการทำงานโดยทั่วไปจนถึงประมาณ 400–450 °F
ระยะห่างระหว่างครีบที่สม่ำเสมอและการสัมผัสรูตที่แน่นหนาช่วยป้องกันการเสียดสีและเสียงรบกวน ปรับปรุงความเสถียรในระยะยาวในตัวทำความเย็นแบบครีบพัดลมและเครื่องทำความเย็นแบบอากาศ
2. “มีการควบคุมการกัดกร่อนของท่อฐานอย่างไร โดยเฉพาะกลางแจ้งหรือในพืชชายฝั่ง”
ฐานอะลูมิเนียมรูปตัว L คลุมพื้นผิวท่อ เพื่อเป็นเกราะกั้นเพิ่มเติมระหว่างสภาพแวดล้อมกับท่อเหล็กหรือโลหะผสม
การจับคู่ระหว่างโลหะผสมครีบ (เช่น 3003 หรือ 5052 เพื่อเพิ่มความต้านทานการกัดกร่อน) และโลหะผสมท่อ (เช่น สแตนเลสหรือ Cu-Ni) ได้รับเลือกเพื่อลดผลกระทบจากกัลวานิกในบรรยากาศทางทะเลหรือที่รุนแรงทางเคมี
3. “คุณสามารถปฏิบัติตามรหัสและข้อกำหนดมาตรฐานของฉันได้หรือไม่”
ท่อฐานและวัสดุครีบอะลูมิเนียมได้รับการจัดหาและผลิตตามมาตรฐานสากลที่สำคัญ: ASTM (B209, B221, B234/B241/B429), EN (EN 573-3, EN 755-1/2), GOST 4784, JIS H 4000/H 4040 และ GB/T 3190, GB/T 4437.1 และอื่นๆ อีกมากมาย
องค์ประกอบทางเคมีและคุณสมบัติเชิงกลของโลหะผสมครีบอะลูมิเนียมได้รับการควบคุมตามการกำหนดโลหะผสมที่เกี่ยวข้อง (1050, 1060, 3003, 5052, 6063 ฯลฯ) ทำให้มั่นใจได้ถึงประสิทธิภาพที่ตรวจสอบย้อนกลับและทำซ้ำได้
4. “คุณช่วยจับคู่การออกแบบมัดรวมที่มีอยู่ของฉันได้ไหม (OD, ความสูงของครีบ, FPI, ความยาว)”
เรารองรับ OD ของท่อทั่วไปตั้งแต่ 1/2" ถึง 2", ความสูงของครีบตั้งแต่ประมาณ 1/4" ถึง 5/8", ระยะพิทช์ของครีบตั้งแต่ 5 ถึง 13 FPI และความยาวท่อสูงถึง ~15–18 ม. ซึ่งครอบคลุมการใช้งานทั่วไปในโรงกลั่น ปิโตรเคมี และพลังงาน
รูปทรงที่กำหนดเองและความหนาแน่นของครีบสามารถออกแบบให้ตรงกับการออกแบบการระบายความร้อนที่มีอยู่หรือข้อกำหนดในการติดตั้งเพิ่มเติม
5. “แล้วการบำรุงรักษา การทำความสะอาด และการเปลี่ยนทดแทนล่ะ?”
พื้นผิวครีบอลูมิเนียมเรียบเข้ากันได้กับขั้นตอนการทำความสะอาดแบบเป่าลมหรือล้างน้ำแรงดันต่ำแบบมาตรฐานที่ใช้กันทั่วไปในยูนิตพัดลมแบบครีบ
การยึดติดกับการกำหนดโลหะผสมมาตรฐานและช่วงขนาดช่วยให้จัดหาท่อทดแทนที่สามารถใช้แทนชุดรวมดั้งเดิมได้อย่างสมบูรณ์
| เกรดโลหะผสม | การอ้างอิงมาตรฐานทั่วไป | อัล (นาที, %) | ศรี (สูงสุด, %) | เฟ (สูงสุด, %) | ลูกบาศ์ก (สูงสุด, %) | Mn (ช่วง, %) | มก. (ช่วง, %) | Cr (สูงสุด, %) | สังกะสี (สูงสุด,%) | Ti (สูงสุด, %) |
|---|---|---|---|---|---|---|---|---|---|---|
| 1050 / 1050A | ASTM B209, EN 573-3, GB/T 3190 | 99.5 | 0.25 | 0.40 | 0.05 | 0.05 | 0.05 | 0.05 | 0.07 | 0.05 |
| 1,060 | ASTM B209/B221, EN 573-3, GB/T 3190 | 99.6 | 0.25 | 0.35 | 0.05 | 0.03 | 0.03 | - | 0.05 | 0.03 |
| 3003 | EN AW-3003 / AlMn1Cu, ASTM B221, GB/T 3190 | บาล (~96.8+) | 0.60 | 0.70 | 0.05–0.20 | 1.0–1.5 | - | - | 0.10 | - |
| 5052 | 5052, EN 573-3, GB/T 3190 | สมดุล | 0.25 | 0.40 | 0.10 | 0.10 | 2.2–2.8 | 0.35 | 0.10 | - |
| 6063 | 6063, AW-6063, EN 573-3, GB/T 3190 | 97.5–99.35 | 0.20–0.60 | 0.35 | 0.10 | 0.10 | 0.45–0.90 | 0.10 | 0.10 | 0.10 |
| อัลลอย | อารมณ์ทั่วไป (สต็อกแบน / ครีบ) | ความต้านทานแรงดึงสูงสุด UTS (MPa) | หลักฐาน 0.2% / ความแข็งแรงของผลผลิต (MPa) | การยืดตัว A50 (%) | หมายเหตุ |
|---|---|---|---|---|---|
| 1,050A | H14 (ครึ่งแข็ง) | ~90–100 | ~35–50 | ~30–45 | ความเหนียวสูงมาก ความแข็งแรงต่ำ การนำความร้อนและไฟฟ้าที่ดีเยี่ยม |
| 1,060 | O ถึง H14 (อบอ่อนถึงครึ่งแข็ง) | ~70–120 (ขึ้นอยู่กับอารมณ์) | ~55–110 | ~5–30 | อลูมิเนียมบริสุทธิ์เชิงพาณิชย์ที่มีค่าการนำไฟฟ้าสูงมาก ความแข็งแกร่งส่วนใหญ่มาจากงานเย็น |
| 3003 | H14 | ประมาณ 150 (22,000 ปอนด์ต่อตารางนิ้ว) | ความเข้มข้น 145 (21,000 ปอนด์ต่อตารางนิ้ว) | ➤16 | Mn อัลลอยด์; มีความแข็งแรงสูงกว่าโลหะผสม 1xxx ขึ้นรูปได้ดีและทนทานต่อการกัดกร่อน |
| 5052 | H32 | µ225–250 (33,000–36,000 ปอนด์ต่อตารางนิ้ว) | µ190–193 (µ28,000 ปอนด์ต่อตารางนิ้ว) | µ10–12 | อะลูมิเนียม “เกรดมารีน” อัลลอยด์ Mg และ Cr มีความทนทานต่อการกัดกร่อนดีเยี่ยมและมีความแข็งแรงสูงปานกลาง |
| 6063 | T5 (อัด) | ➤180–190 | ➤140–150 | µ8–12 | โลหะผสมอัดขึ้นรูปที่รักษาความร้อน ผิวสำเร็จที่ดีและมีความแข็งแรงเพียงพอสำหรับการอัดรีดครีบหรือท่ออะลูมิเนียม |
ขึ้นอยู่กับการเลือกใช้วัสดุและข้อกำหนดของลูกค้า ท่อครีบอะลูมิเนียมรูปตัว L สามารถผลิตได้ตามมาตรฐานต่อไปนี้ (หรือเทียบเท่า):
ASTM (สหรัฐอเมริกา)
มาตรฐาน ASTM B209– แผ่นและแผ่นอลูมิเนียมและอลูมิเนียมอัลลอยด์ (แถบครีบอลูมิเนียม)
มาตรฐาน ASTM B221 / B221M– อลูมิเนียมและอลูมิเนียมอัลลอยด์อัดแท่ง แท่ง ลวด โปรไฟล์ และท่อ (ท่อและส่วนอะลูมิเนียม)
มาตรฐาน ASTM B234 / B241– ท่อไร้รอยต่ออลูมิเนียมและอลูมิเนียมอัลลอยด์ดึง / ท่อและท่อไร้รอยต่อสำหรับคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน
TH (ยุโรป)
EN 573-3– อลูมิเนียมและโลหะผสมอลูมิเนียม – องค์ประกอบทางเคมีและรูปแบบของผลิตภัณฑ์ดัด (การกำหนดและองค์ประกอบของโลหะผสม)
EN 755-1 / EN 755-2– อลูมิเนียมและอลูมิเนียมอัลลอยด์ – แท่ง/แท่ง ท่อ และโปรไฟล์อัดขึ้นรูป – เงื่อนไขทางเทคนิคสำหรับการจัดส่งและคุณสมบัติทางกล
GOST (รัสเซีย/CIS)
GOST 4784– อลูมิเนียมและอลูมิเนียมอัลลอยด์ – เกรดและองค์ประกอบทางเคมี
JIS (ญี่ปุ่น)
JISH4000– แผ่น แถบ และแผ่นอะลูมิเนียมและอะลูมิเนียมอัลลอยด์ (แถบครีบ)
JIS H 4040– แท่ง แท่ง และสายไฟอะลูมิเนียมและอะลูมิเนียมผสม (ที่เกี่ยวข้องกับผลิตภัณฑ์และท่อที่อัดขึ้นรูป)
GB / T (จีน)
กิกะไบต์/ที 3190– องค์ประกอบทางเคมีของอลูมิเนียมดัดและโลหะผสมอลูมิเนียม (ขีดจำกัดของโลหะผสม)
กิกะไบต์/ที 4437.1– ท่ออัดร้อนอลูมิเนียมและอลูมิเนียมอัลลอยด์ – ส่วนที่ 1: ท่อไร้รอยต่อ (ท่อฐานอลูมิเนียม)
วัสดุเหล็ก สแตนเลส และท่อฐานอื่นๆ ได้รับการจับคู่กับรหัสเฉพาะโครงการ เช่น ASME, EN, GB หรือ GOST ท่อแรงดันและมาตรฐานหม้อไอน้ำตามที่กำหนด

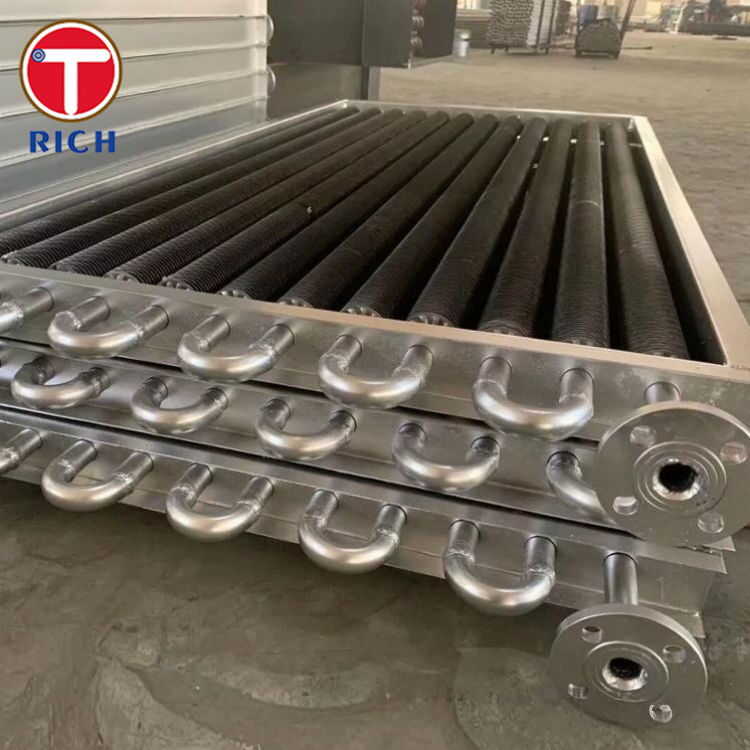

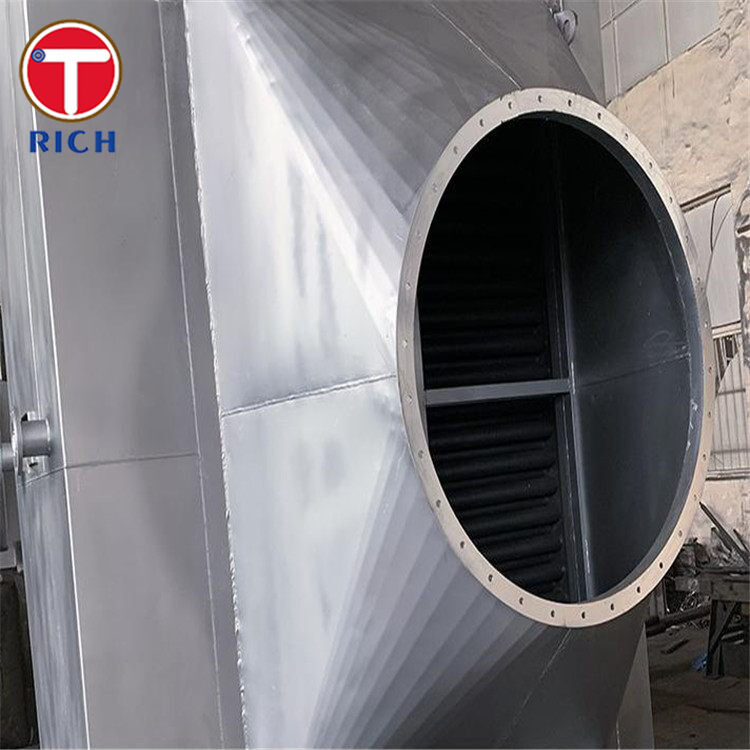

พื้นที่การใช้งานทั่วไป
ท่ออะลูมิเนียมแบบครีบพันแผลแบบ L-foot Tension เหมาะสำหรับอุปกรณ์ระบายความร้อนหลากหลายประเภทที่ต้องการความต้านทานอากาศด้านข้างและต้องการพื้นผิวภายนอกที่ได้รับการปรับปรุง:
เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศและเครื่องทำความเย็นแบบครีบพัดลมในโรงกลั่นและโรงงานปิโตรเคมี
เครื่องทำความเย็นแก๊สและอินเตอร์คูลเลอร์สำหรับคอมเพรสเซอร์และระบบกังหันแก๊ส
หม้อน้ำอุตสาหกรรมสำหรับเครื่องยนต์ กังหัน และอุปกรณ์หมุนขนาดใหญ่
หน่วยนำความร้อนเหลือทิ้งและเครื่องประหยัด (ภายในขีดจำกัดอุณหภูมิ)
แปรรูปแก๊ส เครื่องทำความร้อนอากาศ และคอยล์เครื่องเป่า
HVAC และเครื่องทำความเย็น/เครื่องระเหยที่ต้องการการออกแบบครีบและท่อโลหะ
การใช้งานทั่วไปในแต่ละภาค
น้ำมันและก๊าซ / ปิโตรเคมี
เครื่องทำความเย็นด้วยแก๊สในกระบวนการระบายความร้อนด้วยอากาศ ชุดคอนเดนเซอร์ เครื่องทำความเย็นเหนือศีรษะแบบคงตัว และเครื่องทำความเย็นแบบครีบพัดลมในการติดตั้งชั้นวางท่อ
การผลิตกระแสไฟฟ้า
เครื่องทำความเย็นด้วยอากาศสำหรับเครื่องกำเนิดไฟฟ้าและมอเตอร์ เครื่องทำความเย็นน้ำมันหล่อลื่นเทอร์ไบน์ เครื่องทำความเย็นไฮโดรเจน (ในที่ยอมรับครีบอะลูมิเนียม) และเครื่องทำความเย็นด้วยอากาศระบบเสริม
โรงงานเคมีและปุ๋ย
เครื่องทำความเย็นด้วยอากาศสำหรับกระแสกระบวนการ (NH₃ ก๊าซสังเคราะห์ อากาศ ไนโตรเจน) เครื่องทำความเย็นผลิตภัณฑ์ และระบบนำตัวทำละลายกลับมาใช้ใหม่ โดยมีอุณหภูมิปานกลางและการกัดกร่อนตรงกับความสามารถของครีบอลูมิเนียม
โลหะวิทยา กระดาษ อาหาร และอุปกรณ์อบแห้ง
เครื่องทำความร้อนและเครื่องอบลมร้อน คอยล์เตาอบ และเครื่องทำความร้อนด้วยอากาศในกระบวนการที่ได้รับประโยชน์จากพื้นที่ครีบสูงและมีน้ำหนักครีบค่อนข้างต่ำ
HVAC/เครื่องทำความเย็น
คอยล์แบบกำหนดเองและเครื่องทำความร้อนอากาศอุตสาหกรรมที่ต้องการครีบโลหะที่แข็งแกร่งและท่อผนังหนามากกว่าคอยล์เชิงพาณิชย์ขนาดเบา ภายในอุณหภูมิที่เหมาะสมและขอบเขตการกัดกร่อน
ตอบ: ผู้ผลิตสามารถทำการค้าได้
ตอบ: โดยทั่วไปแล้วจะใช้เวลาประมาณ 10-15 วันหากสินค้าอยู่ในสต็อกหรือประมาณ 30-40 วันหากสินค้าไม่อยู่ในสต็อก
มันเป็นไปตามปริมาณ
ตอบ: ได้ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องจ่ายค่าขนส่ง
ตอบ: การชำระเงิน <= 2,000USD ล่วงหน้า 100% การชำระเงิน>= 2,000USD, 30% T/T ล่วงหน้า, ยอดคงเหลือก่อนจัดส่ง
หากคุณมีคำถามอื่น กรุณาติดต่อกับฉัน
