สถานที่กำเนิด:
เจ้อเจียง/จีน
ชื่อแบรนด์:
TORICH
ได้รับการรับรอง:
ISO9001 ISO 14001 TS16949
หมายเลขรุ่น:
28Mn6
วิดีโอ
EN 10305-3 (ท่อเชื่อมขึ้นรูปเย็น) กำหนดเงื่อนไขการส่งมอบทางเทคนิคสำหรับท่อเหล็กเชื่อมขึ้นรูปเย็นที่ใช้ในงานที่มีความแม่นยำ
“28Mn6” (หมายเลขเหล็ก 1.1170) เป็นเหล็กกล้าคาร์บอนชนิดหนึ่งที่มีส่วนผสมของแมงกานีสที่สามารถอบชุบด้วยความร้อนได้ ซึ่งมักใช้ในงานเครื่องจักรกลและยานยนต์
เมื่อใช้ในท่อเชื่อมขึ้นรูปเย็นภายใต้ EN 10305-3, 28Mn6 ให้ความสมดุลของความแข็งแรง ความสามารถในการขึ้นรูป และความสามารถในการเชื่อม ทำให้เหมาะสำหรับการใช้งานโครงสร้างและความแม่นยำ
ด้านล่างนี้คือสรุปข้อมูลจำเพาะที่เป็นตัวแทน (“ทั่วไป”) (ไม่ใช่ข้อความมาตรฐานฉบับเต็ม):

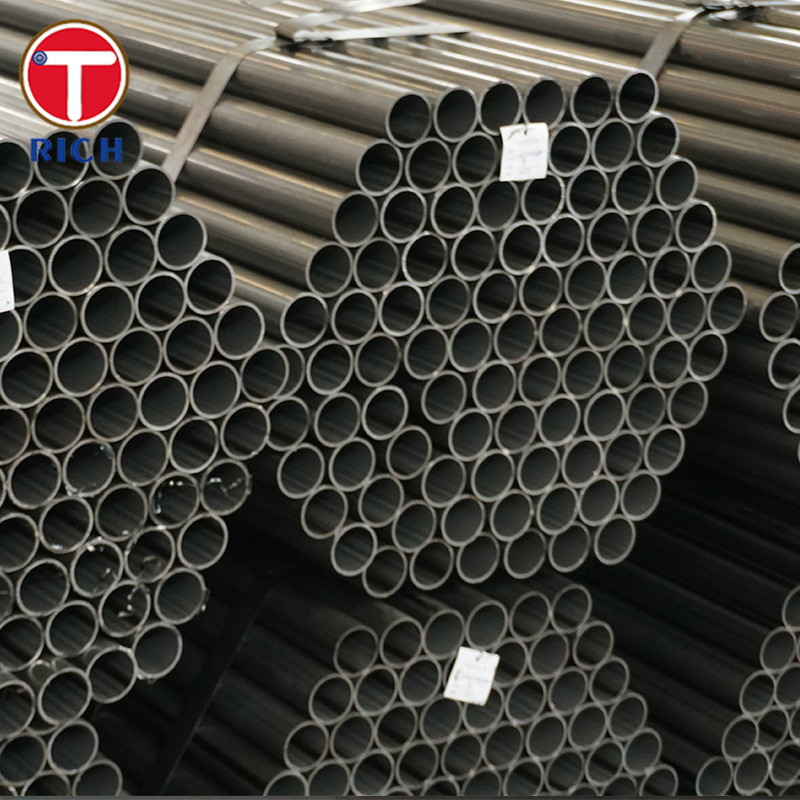

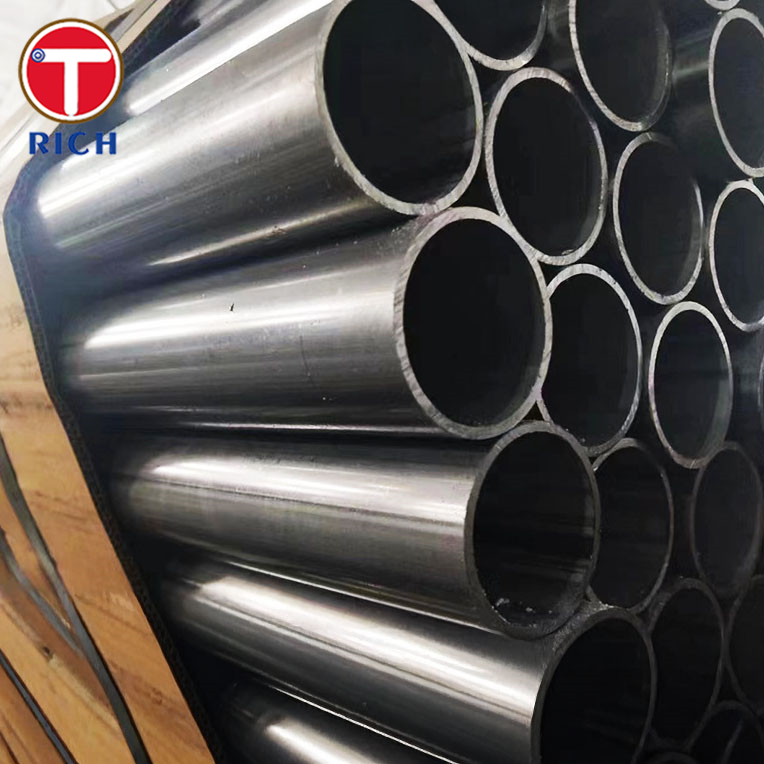

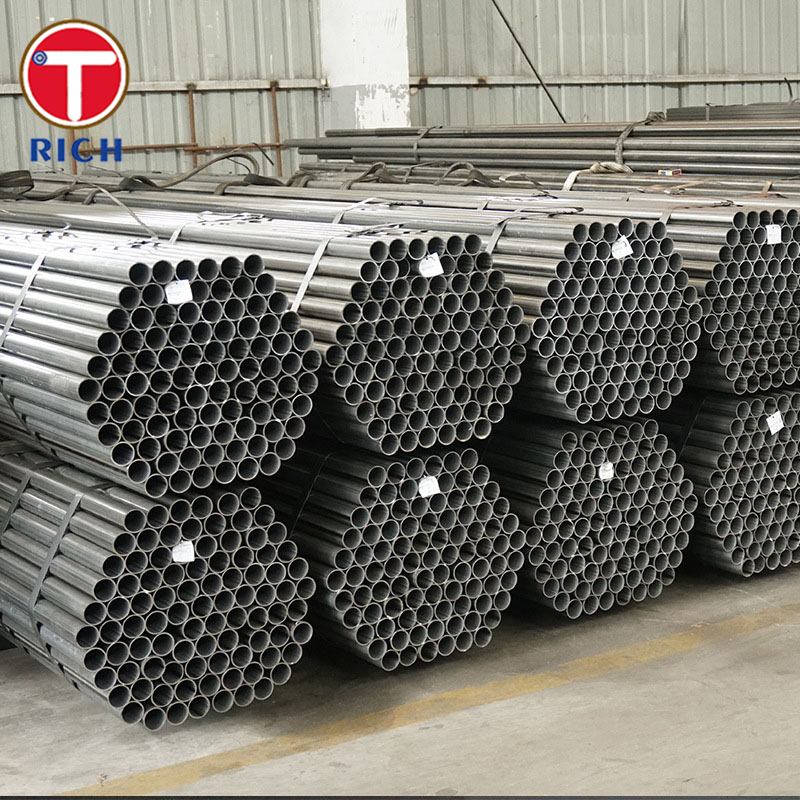

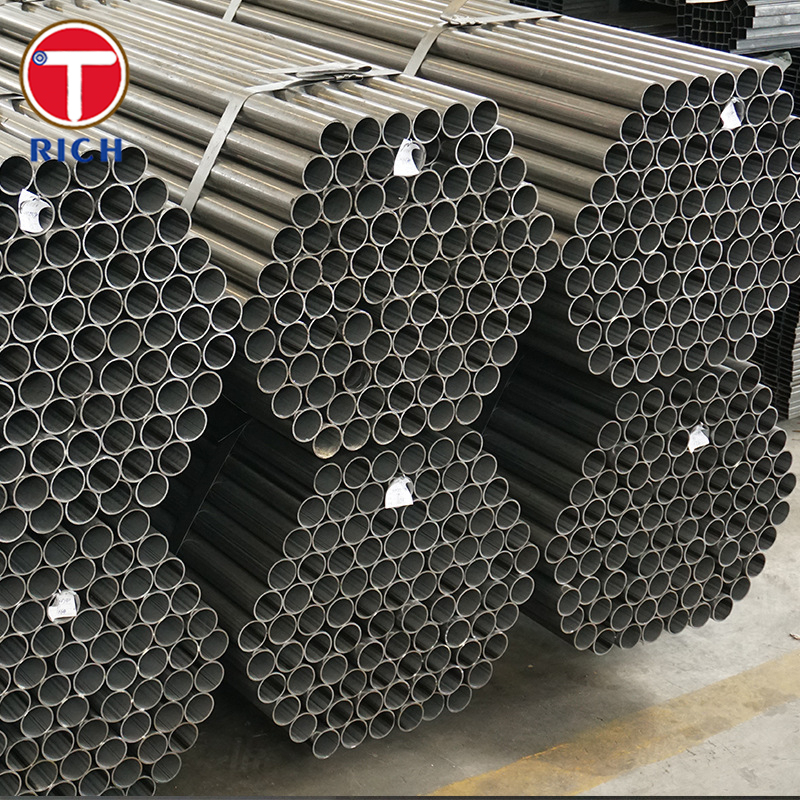

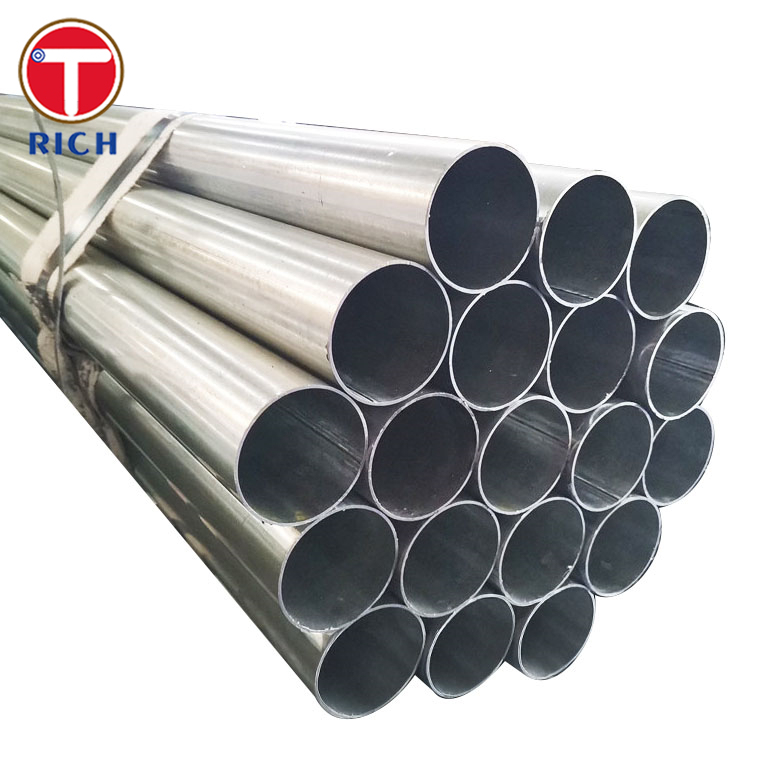

ประเภทผลิตภัณฑ์: ท่อเหล็กเชื่อมขึ้นรูปเย็น (เช่น เชื่อมแล้วลดขนาดเย็นเพื่อให้ได้ค่าความคลาดเคลื่อนที่แม่นยำ) (หน้าตัดวงกลม สี่เหลี่ยมจัตุรัส สี่เหลี่ยมผืนผ้า)
เส้นผ่านศูนย์กลางภายนอกสูงสุด (วงกลม): สูงสุด 193.7 มม. ตามขอบเขตมาตรฐาน
ความคลาดเคลื่อนและความหยาบผิว: ความคลาดเคลื่อนมิติที่แน่นหนาและความหยาบผิวสูงสุดที่อนุญาต (ไม่ได้ระบุไว้อย่างอิสระในแหล่งข้อมูลสรุป)
การอบชุบด้วยความร้อน / เงื่อนไขการส่งมอบ: ตามสภาพเชื่อม, ขึ้นรูปเย็น, อาจมีการอบปกติ, การอบอ่อน หรือการชุบแข็งและอบคืนตัว ขึ้นอยู่กับข้อกำหนดและเกรด
ความหนาของผนัง / ความยาวทั่วไป: ช่วงทั่วไป (เช่น ความหนาของผนังตั้งแต่ ~0.5 มม. ขึ้นไป ความยาวมาตรฐานทั่วไปต่อผู้ผลิต)
| เกรดเหล็ก | C (wt %) | Si (สูงสุด) | Mn (ช่วง) | P (สูงสุด) | S (สูงสุด) |
|---|---|---|---|---|---|
| 28Mn6 (1.1170) | 0.25 – 0.32 | ≤ 0.40 | 1.30 – 1.65 | ≤ 0.035 | ≤ 0.035 |
| C35E (EN) | ~0.32 | ~0.40 | ~0.80–1.20 | ~0.025 | ~0.025 |
| E235 (EN 10305 series) | ~0.17 (สูงสุด) | ~0.35 | ~1.20 (สูงสุด) | ~0.025 | ~0.025 |
| E355 (EN 10305 series) | ~0.22 (สูงสุด) | ~0.55 | ~1.60 | ~0.025 | ~0.025 |
| E420 (EN 10305 series) | ~0.16 (สูงสุด) | ~0.50 | ~1.70 | ~0.025 | ~0.025 |
| เกรด / สภาพ | ความแข็งแรงคราก (Rp0.2) (MPa) | ความต้านแรงดึง (Rm) (MPa) | การยืดตัว A5 (%) | การลดพื้นที่ Z (%) | แรงกระแทก Notch (ISO-V) J |
|---|---|---|---|---|---|
| 28Mn6 (อบปกติ) | 345 (≤16 มม.) | ≥ 630 | ≥ 17 % | — | — |
| 28Mn6 (ชุบแข็งและอบคืนตัว) | ~590 | 800–950 | ≥ 13 | ~40 | ขั้นต่ำ 35 J |
| C35E (เหล็กโครงสร้างทั่วไป) | ~215–300 (แตกต่างกันไปตามสภาพ) | ~400–600 | ~15–20 | — | — |
| E235 (ตามที่ส่งมอบใน EN 10305) | ~315 | ~390 | ~25 | — | — |
| E355 (EN 10305) | ~355 | ~490–630 | ~22 | — | — |
| E420 (EN 10305) | ~420 | ~540–630 | ~22 | — | — |
การควบคุมมิติที่แม่นยำ: หลังจากเชื่อม ท่อจะถูกขึ้นรูปเย็น (ลดขนาด) ให้มีความคลาดเคลื่อนที่แน่นหนาในเส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง ความตรง และความกลมตาม EN 10305-3
ความแข็งแรงทางกลที่ดี: 28Mn6 สามารถให้ความแข็งแรงปานกลางถึงสูง โดยเฉพาะอย่างยิ่งเมื่อผ่านการอบชุบด้วยความร้อน
ความสามารถในการขึ้นรูปที่ดี: ในสภาวะที่อ่อนนุ่ม สามารถขึ้นรูปเย็น งอ หรือทำหน้าแปลนได้
ความสามารถในการเชื่อม: ความสามารถในการเชื่อมเป็นที่ยอมรับได้ แม้ว่าจะต้องใช้ความระมัดระวังในการประมวลผลและการบำบัดหลังการเชื่อม
คุณภาพพื้นผิว: มาตรฐานกำหนดให้มีความหยาบผิวสูงสุด เพื่อให้มั่นใจถึงความเข้ากันได้ในการใช้งานที่มีความแม่นยำ
ความสามารถรอบด้านในการอบชุบด้วยความร้อน: รองรับการอบปกติ การชุบแข็งและอบคืนตัว การอบอ่อน ทำให้มีความยืดหยุ่นในการปรับแต่งช่วงคุณสมบัติ
EN 10305-3:2023 — ท่อเหล็กสำหรับงานที่มีความแม่นยำ เงื่อนไขการส่งมอบทางเทคนิคสำหรับท่อเชื่อมขึ้นรูปเย็น
รุ่นก่อนหน้า: EN 10305-3:2016 / 2010 / 2002
ท่อจะต้องเป็นไปตามมาตรฐานการส่งมอบผลิตภัณฑ์เหล็กทั่วไปและมาตรฐานอ้างอิง เช่น EN 10020, EN 10021, EN 10027, EN 10204, EN 10266 และมาตรฐานการทดสอบ เช่น EN 10246-3 (การทดสอบกระแสวนของท่อ)
มาตรฐานนี้ใช้ได้กับเส้นผ่านศูนย์กลางภายนอก ≤ 193.7 มม. (สำหรับหน้าตัดวงกลม) และยังสามารถขยายไปยังท่อสี่เหลี่ยมจัตุรัส/สี่เหลี่ยมผืนผ้าได้
ท่อนี้เหมาะสำหรับ การใช้งานโครงสร้าง เครื่องจักรกล และการประกอบที่มีความแม่นยำ ในสาขาต่างๆ เช่น ระบบยานยนต์ เครื่องจักรกล โครงเฟอร์นิเจอร์ เครื่องมือวัดทางกล และจิ๊กประกอบ
| สาขาการใช้งาน | การใช้งานทั่วไปของท่อเชื่อมขึ้นรูปเย็น 28Mn6 |
|---|---|
| โครงรถยนต์และยานยนต์ | สมาชิกโครงสร้าง, เสาค้ำเสริม, โครงท่อแชสซี |
| อุปกรณ์เครื่องจักรกล / ระบบอัตโนมัติ | โครงที่แม่นยำ, รางนำ, ตัวรองรับ, ตัวเรือนเซ็นเซอร์ |
| เฟอร์นิเจอร์และอุปกรณ์ติดตั้ง | สมาชิกโครงสร้างหรือตัวรองรับที่บางและมีความแข็งแรงสูง |
| ระบบลำเลียงและการจัดการ | รางเบา, ลูกกลิ้ง, ท่อนำ |
| เครื่องมือวัด / อุปกรณ์ในห้องปฏิบัติการ | ตัวเรือน, เพลา, ท่อที่ต้องการความคลาดเคลื่อนที่ควบคุม |
ตอบ: ผู้ผลิต, สามารถทำการค้าได้ด้วย
ตอบ: โดยทั่วไปแล้ว จะใช้เวลา 10-15 วัน หากสินค้าอยู่ในสต็อก หรือใช้เวลา 30-40 วัน หากสินค้าไม่อยู่ในสต็อก
ขึ้นอยู่กับปริมาณ
ตอบ: ใช่ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องจ่ายค่าขนส่ง
ตอบ: การชำระเงิน=2000USD, 30% T/T ล่วงหน้า ยอดคงเหลือก่อนการจัดส่ง
หากคุณมีคำถามอื่น ๆ โปรดติดต่อฉันได้เลย
