สถานที่กำเนิด:
เจ้อเจียง/จีน
ชื่อแบรนด์:
TORICH
ได้รับการรับรอง:
ISO9001 ISO14001 TS16949
หมายเลขรุ่น:
สีน้ำตาลฟินทูบ
วิดีโอ

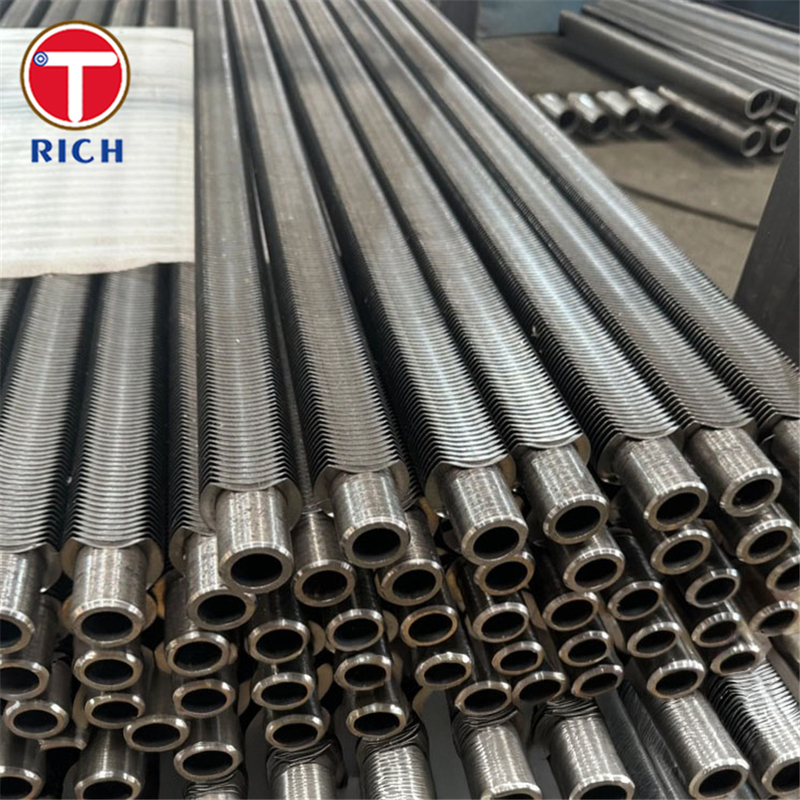

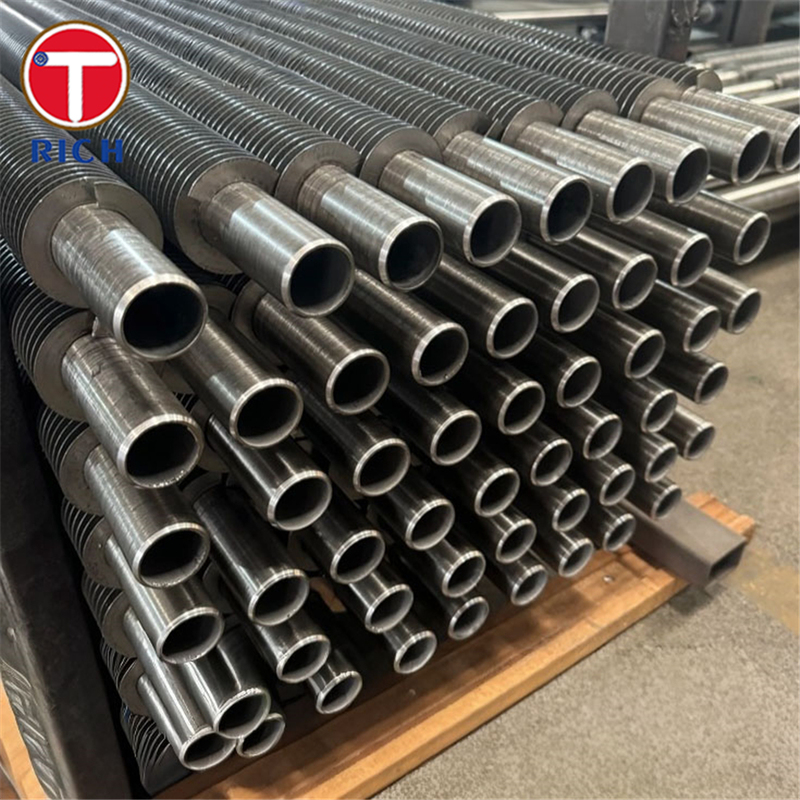

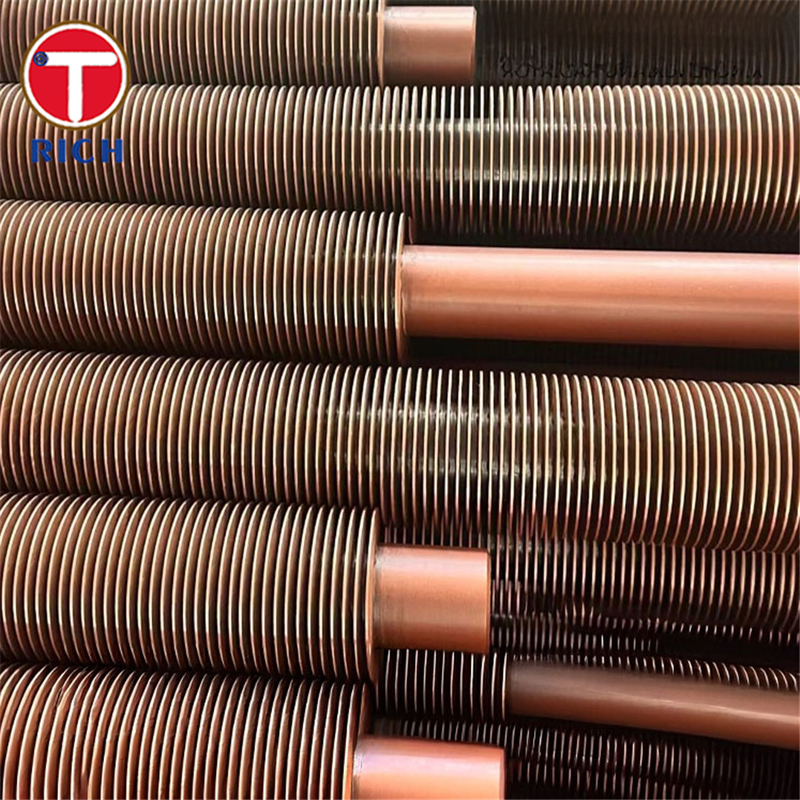

ท่อ Brown Fintube hairpin เป็นท่อครีบตามยาว โดยทั่วไปผลิตโดยการเชื่อมแบบต้านทาน (หรือในการออกแบบที่ทันสมัยกว่าโดยการเชื่อมด้วยเลเซอร์) โดยที่ครีบจะถูกเชื่อมเข้ากับท่อฐานเพื่อสร้างองค์ประกอบการถ่ายเทความร้อนที่มีขนาดกะทัดรัดและมีประสิทธิภาพสูง รูปทรง “hairpin” หมายถึงการกำหนดค่า U-bend หรือ double-leg ทำให้ครีบเป็นส่วนหนึ่งของ heat exchangers แบบ counterflow หรือ multi-tube ขนาดกะทัดรัด (hairpin heat exchangers)
ท่อครีบเหล่านี้ได้รับการออกแบบมาสำหรับหม้อไอน้ำอุตสาหกรรม, economizers, การนำความร้อนกลับมาใช้ใหม่, เครื่องทำความร้อนแก๊ส และการใช้งานแลกเปลี่ยนความร้อนที่มีอุณหภูมิสูง / แรงดันสูงอื่นๆ
| พารามิเตอร์ | ค่าทั่วไป / ช่วง |
|---|---|
| เส้นผ่านศูนย์กลางภายนอกของท่อฐาน (O.D.) | 19 มม. ถึง 76 มม. (ทั่วไป) |
| ความหนาของผนังท่อฐาน | 2.0 มม. ถึง 6.0 มม. (ทั่วไป) |
| ความสูงของครีบ | 6.0 มม. ถึง 32.0 มม. |
| ความหนาของครีบ | 0.8 มม. ถึง 1.2 มม. |
| จำนวนครีบต่อแถว | 4, 8, 16, 24, 32, 40, 48 (ทวีคูณของสี่) |
| ความยาวสูงสุด | ≤ 15 ม. โดยทั่วไป |
| ระยะพิทช์ / ระยะห่างของครีบ | เฉพาะโครงการ โดยทั่วไประหว่างครีบห่างกันไม่กี่มม. |
| การรวมกันของวัสดุ | เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม (304, 316, ฯลฯ), เหล็กกล้าผสม |
ด้านล่างนี้เป็นตารางตัวอย่างที่เปรียบเทียบองค์ประกอบทางเคมีของวัสดุ / เกรดฐานท่อครีบห้าชนิดที่คล้ายคลึงกัน ซึ่งใช้กันทั่วไปในหม้อไอน้ำหรือบริการแลกเปลี่ยนความร้อน วัสดุครีบมักจะเป็นชนิดเดียวกันหรือโลหะผสมที่เข้ากันได้
| เกรด | C (สูงสุด) | Si | Mn | Cr | Ni |
|---|---|---|---|---|---|
| ASTM A213 TP304 | 0.08 | 1.00 | 2.00 | 18.0–20.0 | 8.0–10.5 |
| ASTM A213 TP316 | 0.08 | 1.00 | 2.00 | 16.0–18.0 | 10.0–14.0 |
| ASTM A213 T11 | 0.15 | 0.50 | 1.00 | 1.0 | — |
| ASTM A213 T22 | 0.15 | 0.50 | 1.00 | 2.0 | — |
| ASTM A335 P11 | 0.15 | 0.50 | 1.00 | 1.0 | — |
เกรดเหล็กฐานเหล่านี้เป็นเพียงตัวอย่าง ท่อครีบอาจใช้โลหะผสมครีบที่คล้ายกันหรือเข้ากันได้ องค์ประกอบทางเคมีที่แน่นอนควรอ้างอิงจากข้อกำหนด / ใบรับรองโรงงานที่เกี่ยวข้อง
นี่คือตารางเปรียบเทียบคุณสมบัติทางกลทั่วไป (ที่อุณหภูมิแวดล้อม) ของวัสดุ / เกรดท่อฐานเดียวกันหรือคล้ายคลึงกัน
| เกรด | Yield Strength (MPa) | Tensile Strength (MPa) | Elongation (%) | Hardness (HV หรือใกล้เคียง) |
|---|---|---|---|---|
| TP304 | ~215 | 515–720 | ≥ 40 % | ~200–220 HV |
| TP316 | ~215 | 515–695 | ≥ 40 % | ~200–220 HV |
| T11 | ~205 | 415–585 | ≥ 20 % | ~140–180 HV |
| T22 | ~205 | 415–585 | ≥ 20 % | ~140–180 HV |
| P11 | ~205 | 415–585 | ≥ 20 % | ~140–180 HV |
ค่าเหล่านี้เป็นเพียงตัวบ่งชี้และขึ้นอยู่กับการอบชุบด้วยความร้อน ความหนาของผนัง และความคลาดเคลื่อนในการผลิต ควรพึ่งพาใบรับรองการทดสอบโรงงานหรือการอ้างอิงมาตรฐานเสมอ
ประสิทธิภาพเชิงความร้อนสูง: ครีบช่วยเพิ่มพื้นที่ผิวภายนอก (หรือภายใน) เร่งการถ่ายเทความร้อนและลดความยาวของท่อหรือขนาดของเปลือกที่ต้องการ
พันธะเชื่อมด้วยเลเซอร์: ในท่อครีบที่ผลิตโดยการเชื่อมด้วยเลเซอร์ การเจาะเต็มที่ การเชื่อมอย่างต่อเนื่อง และโซนที่ได้รับผลกระทบจากความร้อนน้อยที่สุด ช่วยปรับปรุงการยึดติดของครีบกับท่อ ลดความต้านทานความร้อน และเพิ่มความทนทานต่อการกัดกร่อน
รูปทรง “hairpin” ขนาดกะทัดรัด: การจัดเรียง U-bend หรือ dual leg ช่วยให้การออกแบบ counterflow ขนาดกะทัดรัด ลดความจำเป็นในการขยายข้อต่อ และประหยัดพื้นที่
ความสามารถในการรับแรงดันสูง / อุณหภูมิสูง: การเชื่อมที่แข็งแกร่งและการเลือกวัสดุช่วยให้สามารถทำงานภายใต้สภาวะหม้อไอน้ำหรือกระบวนการที่ต้องการ
บำรุงรักษาง่าย: การกำหนดค่า hairpin ช่วยให้เข้าถึง ตรวจสอบ และทำความสะอาดได้ง่ายกว่าเมื่อเทียบกับชุดตรงยาว
ขึ้นอยู่กับภูมิภาคและการใช้งาน มาตรฐานต่อไปนี้อาจนำไปใช้:
ASTM / ASME: เช่น ASTM A213, ASME Boiler & Pressure Vessel Code (B & PV) สำหรับท่อเฟอร์ริติกและออสเทนนิติกแบบไม่มีรอยต่อ
EN: มาตรฐานยุโรปสำหรับเหล็กกล้าและ heat exchangers
GOST / รัสเซีย: ข้อกำหนดที่เทียบเท่าในตลาดรัสเซีย / CIS
JIS: มาตรฐานอุตสาหกรรมญี่ปุ่น
GB: มาตรฐานแห่งชาติจีน (เช่น GB สำหรับเหล็กกล้า ท่อ)
ผู้ผลิตท่อครีบต้องตรวจสอบให้แน่ใจว่าสอดคล้องกับมาตรฐานที่เกี่ยวข้อง (วัสดุ ความคลาดเคลื่อนมิติ การทดสอบแรงดัน การตรวจสอบแบบไม่ทำลาย)
การผลิตไฟฟ้า (หม้อไอน้ำ, economizers, การนำความร้อนกลับมาใช้ใหม่)
ปิโตรเคมีและการแปรรูปทางเคมี
น้ำมันและก๊าซ
HVAC / ระบบทำความร้อนอุตสาหกรรม / ระบบไอน้ำ
การทำความร้อนในกระบวนการอาหาร / เภสัชกรรม
การนำความร้อนกลับมาใช้ใหม่ / ระบบฟื้นฟู
Boiler economizer: ท่อ Brown fintube hairpin ใช้เพื่อนำความร้อนที่เหลือจากก๊าซไอเสียกลับมาก่อนปล่องไฟ ซึ่งช่วยเพิ่มประสิทธิภาพ
หม้อไอน้ำความร้อนเหลือทิ้ง / การนำความร้อนกลับมาใช้ใหม่: ในโรงงานอุตสาหกรรมที่จำเป็นต้องทำให้ก๊าซหรือกระแสร้อนเย็นลงหรือนำความร้อนกลับมาใช้ใหม่
เครื่องทำความร้อนแก๊ส / superheaters: เป็นส่วนหนึ่งของ heat exchangers แบบ gas-to-gas หรือ gas-to-fluid
เครื่องทำความร้อนในกระบวนการในโรงงานเคมี: ที่ซึ่งของเหลวจะต้องถูกทำให้ร้อนหรือเย็นอย่างมีประสิทธิภาพในพื้นที่ขนาดกะทัดรัด
เครื่องอุ่นอากาศ / การนำความร้อนกลับมาใช้ใหม่จากก๊าซไอเสีย: ท่อครีบช่วยเพิ่มการแลกเปลี่ยนความร้อนระหว่างก๊าซไอเสียกับอากาศที่เข้ามาหรือกระแสกระบวนการ
ตอบ: ผู้ผลิต สามารถทำการค้าได้ด้วย
ตอบ: โดยทั่วไปจะใช้เวลา 10-15 วันหากสินค้าอยู่ในสต็อก หรือใช้เวลา 30-40 วันหากสินค้าไม่อยู่ในสต็อก
ขึ้นอยู่กับปริมาณ
ตอบ: ใช่ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องจ่ายค่าขนส่ง
ตอบ: การชำระเงิน=2000USD, 30% T/T ล่วงหน้า ยอดคงเหลือก่อนการจัดส่ง
หากคุณมีคำถามอื่น ๆ โปรดติดต่อฉัน
