| ชื่อแบรนด์: | TORICH |
| เลขรุ่น: | SAE J524 |
| ขั้นต่ำ: | 5 ตัน |
| ราคา: | สามารถต่อรองได้ |
| ความสามารถในการจําหน่าย: | 60000 ตันต่อปี |

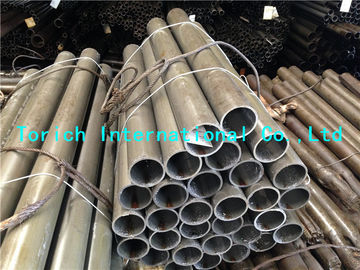

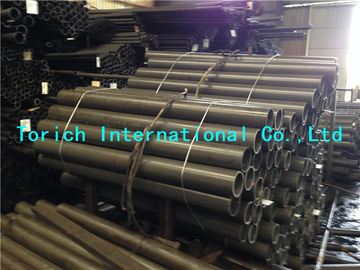

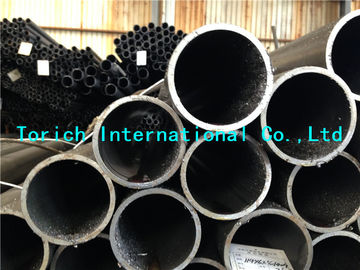

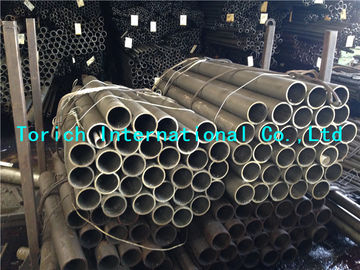

SAE J524 ท่อเหล็กไร้รอยลากเย็นสําหรับการใช้งานในรถยนต์และรถยนต์
รายละเอียดรวดเร็ว
มาตรฐาน: SAE J524 ท่อเหล็กไร้รอย
J524 ท่อเหล็กก๊าบคาร์บอนต่ํา แบบไม่มีรอยต่อ ผสมผสานเพื่อบิดและเผา
การใช้งาน:สําหรับการบิดและฟลาร์นิ่ง สําหรับอะไหล่รถยนต์
ระยะขนาด:O.D.:6-88.9mm W.T.:1-15mm L: ตามคําสั่งของลูกค้า
การผลิต:
ท่อมีขนาดถูกดึงเย็น และหลังจากการปรับปรุง จะถูกผสมผสานให้มีผลิตภัณฑ์เสร็จที่ตอบสนองความต้องการของ SAE J524 และความต้องการของลูกค้า
มิติและความอดทน
| ตาราง 1 - ความอดทนต่อกว้างภายนอกของท่อ | |||||||
| OD ท่อชื่อเสียง mm | ความละเอียด ± mm | ||||||
| สูงถึง 254 | 0.10 | ||||||
| มากกว่า 25.4 ถึง 38.1 รวม | 0.15 | ||||||
| มากกว่า 38.1 ถึง 50.8 รวม | 0.20 | ||||||
| มากกว่า 50.8 ถึง 88.9 รวม | 0.25 | ||||||
| ความละเอียด WT ไม่เกิน 10% | |||||||
วัสดุ
ท่อทําจากเหล็กคาร์บอนต่ํา ที่ยืนยันว่ามีสารเคมีประกอบอย่างต่อไปนี้
| ตารางที่ 2 ความต้องการทางเคมี | |||||||
| ธาตุ | % | ||||||
| คาร์บอน | 0.18 สูงสุด | ||||||
| มังกานีส | 0.30 ต่อ 060 | ||||||
| โฟสฟริส | 0.040 สูงสุด | ||||||
| ซัลฟ์เฟอร์ | 0.050 สูงสุด | ||||||
คุณสมบัติทางกล:
ท่อเสร็จมีคุณสมบัติทางกลของตารางต่อไปนี้:
| ตารางที่ 3 คุณสมบัติทางกล | |||||||
| คุณสมบัติ | มูลค่า | ||||||
| ความแข็งแกร่งของอัตราผลิต นาที | 170 Mpa | ||||||
| อัลติเมท แสตร์นท์ | 310 Mpa | ||||||
| ความยาวใน 50 มิลลิเมตร นาที | 30% | ||||||
| ความแข็ง (Rockwell B),max | 65.00 | ||||||
คุณภาพ:
ความยาวของท่อเสร็จถูกต้องตรงและมีปลายเรียบไร้ขัน
ท่อไม่มีขนาดและความบกพร่องอันตราย และมีการเสร็จสิ้นเหมือนคนงาน
ความไม่สมบูรณ์แบบบนพื้นผิว เช่น รอยรอยการทํางาน, รอยรอยการเจาะ, หรือรูที่ไม่ลึก ไม่ควรถือว่าเป็นอันตราย
ความบกพร่อง بشرطیว่าความไม่สมบูรณ์แบบอยู่ในระดับความอนุญาตที่กําหนดไว้สําหรับเส้น径 และความหนาของผนัง
การกําจัดความไม่สมบูรณ์แบบบนพื้นผิวดังกล่าวไม่จําเป็น
ความต้องการการทํางาน:
ท่อที่เสร็จสิ้นตอบสนองอย่างดีกับการทดสอบการทํางานต่อไปนี้ใน SAE J1677
SAE PUBLICATIONS FOR RELATED STANDARDS: การจัดทํามาตรฐานที่เกี่ยวข้องกับมาตรฐาน
SAE J409 การวิเคราะห์ผลิตภัณฑ์ - ความแตกต่างที่อนุญาตจากการวิเคราะห์ทางเคมีที่กําหนดไว้ของความร้อนหรือการหลอม
เหล็กเหล็กเหล็ก
SAE J1677 การทดสอบและขั้นตอนสําหรับท่อไนเคิลเหล็กและทองแดง
SAE J514 อุปกรณ์เสริมท่อไฮดรอลิก
SAE J533 ไฟไฟสําหรับท่อ
SAE J1065 ความดันทํางานมาตรฐานปกติสําหรับท่อไฮดรอลิกเหล็ก
SAE J1453 การติดตั้ง - O Ring Face Seal
SAE J2551 แนวปฏิบัติที่แนะนําสําหรับการใช้งานท่อโลหะแบบนําเหลว
SAE J2592 ท่อเหล็กคาร์บอนสําหรับการใช้ทั่วไป - การเข้าใจการทดสอบที่ไม่ทําลายล้างสําหรับคาร์บอน
ท่อเหล็ก
SAE J2658 องค์ประกอบสายนําท่อโลหะสําหรับพลังงานของสารเหลวและการใช้ทั่วไป - วิธีการทดสอบ
สําหรับสภานิคมท่อโลหะสําหรับพลังงานไฮดรอลิกฟลิวด์
ประกาศ ASTM:
ASTM A513 โลหะคาร์บอนและเหล็กสแตนเลสท่อผสมต่อกันไฟฟ้า
รายละเอียดมาตรฐาน ASTM A519 สําหรับหลอดกลไกก๊าบอนและสแตนเลสที่ไม่มีสาย
ASTM A450/ A-450M เฉพาะเจาะจงมาตรฐานสําหรับความต้องการทั่วไปสําหรับคาร์บอน, สายสลัดเฟอริต และ
ท่อเหล็กสแตนเลส austenitic
ประกาศ ISO:
ISO 3304 ท่อเหล็กระดับความแม่นยําปลายเรียบ ไม่มีสาย, เงื่อนไขทางเทคนิคสําหรับการจัดส่ง
ISO 5598 ระบบและส่วนประกอบพลังงานของสารเหลว - คําศัพท์
ISO 8434-2 การเชื่อมต่อท่อโลหะสําหรับพลังงานของเหลวและการใช้ทั่วไป - ส่วน:
ISO 8434-3 การเชื่อมต่อท่อโลหะสําหรับพลังงานของสารเหลวและการใช้ทั่วไป - ส่วน 3: อุปกรณ์ติดตั้ง ORFS
ISO 10583 พลังงานของน้ําเหลวไฮดรอลิก - วิธีการทดสอบสําหรับการเชื่อมต่อท่อ
ISO 10763 พลังงานของไฮดรอลิกชล - ท่อเหล็กที่เรียบ, ไม่มีรอยและเชื่อม - ขนาดและความละเอียด
ความดันการทํางานนามิตร
