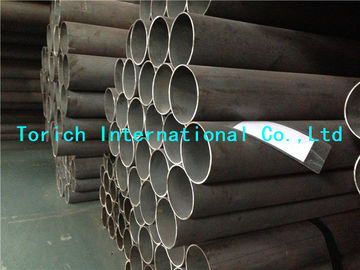

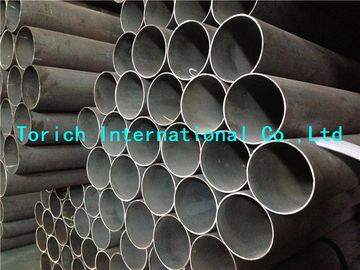

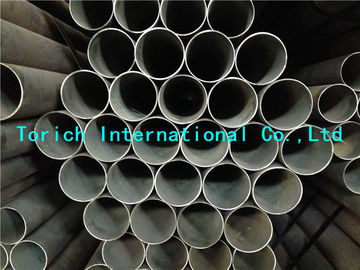

ท่อเหล็กเชื่อมสำเร็จรูปร้อนสำหรับรถยนต์ BS6323-2 HFW2 HFW3 HFW4 HFW5
รายละเอียดสินค้า
welding steel tubing
,electric resistance welded steel tube
BS6323-2 HFW2 HFW3 HFW4 HFW5 ท่อเหล็กผสมผสานร้อนสําหรับรถยนต์
มาตรฐาน: BS6323-2หลอดเหล็กไร้รอยต่อและสอยสําหรับรถยนต์, เครื่องจักรกลและเครื่องจักรกลทั่วไป
ส่วนที่ 2:ความต้องการเฉพาะเจาะจงสําหรับท่อสแตนเลสที่ผสมผสานร้อน
การใช้งาน:สําหรับอุตสาหกรรมรถยนต์ / สําหรับการใช้เครื่องจักร / สําหรับวัตถุกลและวัตถุวิศวกรรมทั่วไป
ระยะขนาด:O.D.:6-350mm W.T.:1-30mm L:max12000mm
วิธีการผลิต:
ท่อถูกผลิตจากแผ่นม้วนแผ่นที่มีการผสมผสานทางด้านยาวโดยกระบวนการต่อเนื่องโดยไม่ต้องเพิ่มโลหะเติมและต้องจบร้อน
สภาพการจัดส่ง:
ท่อถูกจัดจําหน่ายในสภาพที่ร้อนเสร็จ
| การออกแบบ | องค์ประกอบทางเคมี (การวิเคราะห์กระปุก) | เครื่องจักรกล | ||||||
| Cmax | ซิมักซ์ | Mnmax | Pmax | สมา็กซ์ | เรมิน | ไม่นานแล้ว | อามิน | |
| % | % | % | % | % | N/mm2 | N/mm2 | % | |
| HFW 2 | 0.16a | ~ | 0.70 | 0.050 | 0.050 | 195 | 320 | 25 |
| HFW 3 | 0.20a | 0.35 | 0.90 | 0.050 | 0.050 | 215 | 360 | 24 |
| HFW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| HFW 5b | 0.23 | 0.35 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| NOTE การปั่นท่อของเกรดเหล่านี้ไม่ต้องการเทคนิคพิเศษ แต่ ควรระวังและการเชื่อม ควรดําเนินการตาม แนวทางที่ให้ในมาตรฐานอังกฤษที่เหมาะสมสําหรับการปั่น เช่น BS 5135 a หากใช้เหล็กขอบหรือเหล็กครึ่งตายสําหรับเกรด 2 เนื้อหาคาร์บอนอาจ เพิ่มขึ้นเป็น 0.19% และถ้าใช้สําหรับเกรด 3, เป็น 0.23% สามารถเพิ่มเป็นเกรดนี้ตามความชอบของผู้ผลิต | ||||||||
| ขนาดของท่อเหล็กที่เชื่อมร้อนสําเร็จรูป | ||||||
| นอก | การกําหนด HFW 2 และ 3 | การกําหนด HFW 4 และ 5 | ||||
| ความหนา | ความหนา | |||||
| mm | mm | mm | mm | mm | mm | mm |
| 21.3 | 2.0 | 2.6 | 3.2 | 3.2 |
|
|
| 26.9 | 2.3 | 2.6 | 3.2 | 3.2 |
|
|
| 33.7 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 42.4 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 48.3 | 2.9 | 3.2 | 4.0 | 3.2 | 4.0 | 5.0 |
| 60.3 | 2.9 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 76.1 | 3.2 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 88.9 | 3.2 | 4.0 | 5.0 | 3.2 | 4.0 | 5.0 |
| 114.3 | 3.6 | 4.5 | 5.4 | 3.6 | 5.0 | 6.3 |
| 139.7 | 6.3 | 6.3 | ||||
| NOTE สําหรับคุณสมบัติส่วนลักษณะรวมถึงมวลต่อหน่วยความยาว ดูเพิ่มเติม B ของ BS 6323-1:1982 | ||||||
การทดสอบ
การทดสอบการผ่อนคลาย
การทดสอบบิด (ท่อทั้ง)
| ระยะทางระหว่างแผ่นสําหรับการทดสอบการชื้น | |
| การกําหนด | ระยะทางระหว่างแผ่น |
|
| % |
| HFW 2 | 75 |
| HFW 3 | 85 |
| HFW 4 | 85 |
| HFW 5 | 85 |
พิมพ์ที่ระบุว่า:
BS 3602-1ท่อและท่อเหล็กแฟร์ไร้สายสําหรับความดัน: เหล็กคาร์บอนและคาร์บอนแมนแกนเซสที่มีคุณสมบัติความร้อนสูง
BS 3602-1, ท่อผสมต่อกันไฟฟ้าต่อกันต่อกันและอัดสลัด
BS 3602-2, ท่อผสมกลมท่วมน้ํา
BS 3603รายละเอียดสําหรับท่อเหล็กและท่อสําหรับวัตถุปริมาณความดัน: เหล็กคาร์บอนและเหล็กสแตนเลียมที่มีคุณสมบัติอุณหภูมิต่ําที่กําหนด
BS3604,รายละเอียดสําหรับท่อและท่อเหล็กสําหรับวัตถุปริมาณความดัน: เหล็กสแตนเลียมเฟอริตที่มีคุณสมบัติอุณหภูมิที่สูงขึ้น
BS3605, ท่อเหล็กดัดและท่อเหล็กดัดที่ใช้แรงดัน
BS4360รายละเอียดสําหรับเหล็กโครงสร้างที่เชื่อมได้
BS4848, โครงสร้างสแตนเลสหมุนร้อน
BS4848-2ช่องว่าง
BS5135, การเชื่อมลวดโลหะของเหล็กคาร์บอนและเหล็กคาร์บอนแมนแกน
BS6323รายละเอียดสําหรับหลอดเหล็กที่ไม่มีรอยต่อและเชื่อมสําหรับอุปกรณ์รถยนต์, เครื่องจักรกลและเครื่องจักรกลทั่วไป
BS6323-1ความต้องการทั่วไป
-
