| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TORICH |
| ได้รับการรับรอง: | ISO 9001-2008,ISO 14001,TS16949,EN 10204.3.1 |
| หมายเลขรุ่น: | BS6323-7 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ตัน |
| ราคา: | 600-1200USD/TON |
| รายละเอียดการบรรจุ: | ในการรวมกลุ่ม， หรือตามคำขอของลูกค้า |
| เวลาการส่งมอบ: | 30-50 วันหลังจากยืนยันการสั่งซื้อ |
| สามารถในการผลิต: | 50,000 ตันต่อปี |
| วัสดุ: | เลื่อย 4 SAW 5A | OD: | 508-2020mm |
|---|---|---|---|
| WT: | 6.3-50mm | L: | max12000mm |
| แอพพลิเคชัน: | สำหรับอุตสาหกรรมยานยนต์/ เครื่องจักรใช้ | ||
| แสงสูง: | welded steel pipe,electric resistance welded steel tube |
||
มาตรฐาน: BS6323-7 ท่อเหล็กไร้รอยต่อและรอยสำหรับงานเครื่องกลและวิศวกรรมทั่วไป
ตอนที่ 7: ข้อกำหนดเฉพาะสำหรับท่อเหล็กเชื่อมอาร์คที่จมอยู่ใต้น้ำ
แอปพลิเคชัน : สำหรับอุตสาหกรรมยานยนต์ / สำหรับการใช้เครื่องจักร / วิศวกรรมเครื่องกลและวัตถุประสงค์ทั่วไป
ขนาดช่วง : OD: 508-2020mm WT: 6.3-50mm L: max12000mm
วิธีการผลิต:

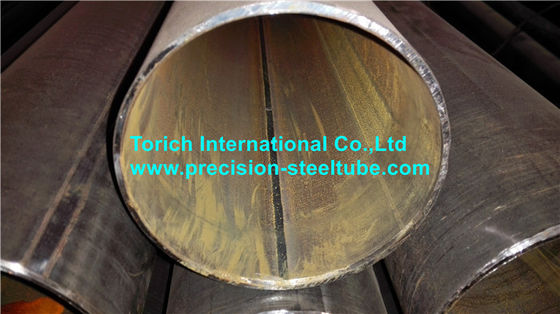

ท่อที่ผลิตโดยการเชื่อมชนตามยาวแผ่นเหล็ก preformed หรือ skelp โดยกระบวนการเชื่อมอาร์จมอยู่ใต้น้ำอัตโนมัติ
เงื่อนไขการจัดส่ง:
หลอดมีจำหน่ายในสภาพ:
a) รอยเชื่อม
b) ขนาดร้อน
c) ขนาดเย็น
| องค์ประกอบทางเคมีและสมบัติเชิงกล | ||||||||
การแต่งตั้ง | องค์ประกอบทางเคมี (การวิเคราะห์ทัพพี) | สมบัติเชิงกล | ||||||
C | ศรี | Mn | P | S | เรื่อง | Rm |
| |
สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | นาที | นาที | นาที | |
% | % | % | % | % | N / mm2 | N / mm2 | % | |
เลื่อย 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
SAW 5a | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
หมายเหตุการเชื่อมท่อของเกรดเหล่านี้ไม่จำเป็นต้องใช้เทคนิคพิเศษ แต่ควรใช้ความระมัดระวังและการเชื่อมควรดำเนินการตามคำแนะนำในมาตรฐานบริติชที่เหมาะสมสำหรับการเชื่อม เช่น BS 5135.a อาจมีการเพิ่มองค์ประกอบการกลั่นเมล็ดในเกรดนี้ตามตัวเลือกของผู้ผลิต | ||||||||
ขนาดของท่อเหล็กเชื่อมอาร์คที่จมอยู่ใต้น้ำ | ||||||
เส้นผ่านศูนย์กลางภายนอก | ความหนา | |||||
ความหนาขั้นต่ำ | ความหนาในการใช้งานทั่วไป | ความหนาสูงสุด | ||||
มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร |
508 | 6.3 | 8.0 | 10 | 12.5 | 20 | |
559 | 6.3 | 8.0 | 10 | 12.5 | 20 | |
610 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
660 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
711 | 7.1 | 8.0 | 10 | 12.5 | 16 | 32 |
762 | 7.1 | 10 | 12.5 | 16 | 32 | |
813 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
864 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
914 | 8.0 | 10 | 12.5 | 16 | 20 | 45 |
1016 | 8.0 | 12.5 | 16 | 20 | 25 | 50 |
1220 | 10 | 12.5 | 16 | 20 | 25 | 50 |
1420 | 12.5 | 12.5 | 16 | 20 | 25 | 50 |
1620 | 12.5 | 16 | 20 | 25 | 50 | |
1820 | 12.5 | 16 | 20 | 25 | 50 | |
2020 | 12.5 | 16 | 20 | 25 | 50 | |
หมายเหตุขนาดและความหนาภายนอกอื่น ๆ มีให้ตามข้อตกลงระหว่างผู้ซื้อและผู้ผลิตสำหรับคุณสมบัติหน้าตัดรวมถึงมวลต่อความยาวหน่วยดูภาคผนวก B ของ BS 6323-1: 1982 | ||||||
หมายเหตุ: ยังมีเกรดเหล็กพิเศษตามคำขอของลูกค้า
แบบทดสอบ:
การทดสอบโค้ง (แถบ)
เส้นผ่านศูนย์กลางของแท่งทดสอบต้องมีขนาดเท่าความหนาของชิ้นทดสอบ
ชิ้นทดสอบจะต้องไม่มีรอยแตกหรือตำหนิที่สำคัญ การเปิดออกของข้อบกพร่องเล็กน้อยเนื่องจากการเจาะที่ไม่สมบูรณ์หรือขาดการหลอมรวมไม่จำเป็นต้องพิจารณาสาเหตุของการปฏิเสธหากข้อบกพร่องมีโลหะเสียงที่ด้านหลังและด้านข้างของมัน
ในกรณีเส้นเขตแดนการทดสอบเพิ่มเติมจะต้องทำในชิ้นทดสอบจากรอยเชื่อมเดียวกันติดกับชิ้นทดสอบเดิม
สิ่งพิมพ์ที่อ้างถึง:
BS3601, ท่อเหล็กและท่อสำหรับวัตถุประสงค์ด้านความดัน: เหล็กกล้าคาร์บอนที่มีคุณสมบัติอุณหภูมิห้องที่ระบุ
BS 3602, ข้อมูลจำเพาะสำหรับท่อเหล็กและท่อสำหรับวัตถุประสงค์ด้านความดัน: เหล็กกล้าคาร์บอนและแมงกานีสคาร์บอนที่มีคุณสมบัติอุณหภูมิสูงขึ้น
BS 3603 , ข้อมูลจำเพาะสำหรับท่อเหล็กและท่อสำหรับวัตถุประสงค์ด้านความดัน: เหล็กกล้าคาร์บอนและโลหะผสมที่มีคุณสมบัติอุณหภูมิต่ำที่กำหนด
BS3604 , ข้อมูลจำเพาะสำหรับท่อเหล็กและท่อสำหรับวัตถุประสงค์ด้านความดัน: เหล็กโลหะผสมเฟอร์ริติกที่มีคุณสมบัติอุณหภูมิสูงขึ้น
BS3605 ท่อสเตนเลสออสเทนนิติกแบบไร้รอยต่อและแบบเชื่อมและท่อเหล็กสำหรับวัตถุประสงค์ด้านความดัน
BS4360 ข้อมูลจำเพาะสำหรับเหล็กโครงสร้างเชื่อมได้
BS4848 , ส่วนโครงสร้างเหล็กแผ่นรีดร้อน
BS4848-2 ส่วนกลวง
BS5135 , การเชื่อมอาร์คโลหะของเหล็กกล้าคาร์บอนและแมงกานีส
BS6323 , ข้อกำหนดสำหรับท่อเหล็กไร้ตะเข็บและรอยสำหรับงานวิศวกรรมยานยนต์และวิศวกรรมทั่วไป
BS6323-1 ข้อกำหนดทั่วไป
