| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | TORICH |
| หมายเลขรุ่น: | ASME B16.5 |
| รายละเอียดการบรรจุ: | ในกล่องไม้หรือกลุ่มหกเหลี่ยมในบรรจุภัณฑ์ที่เหมาะกับการเดินเรือ |
| เวลาการส่งมอบ: | 35-45days |
| เงื่อนไขการชำระเงิน: | L / C, D / A, D / P, T / T, Wester N Union, MoneyGram |
| ชื่อผลิตภัณฑ์: | ASME B16.5 หน้าแปลนคอเชื่อม | หมายเลขรุ่น: | ASME B16.5 |
|---|---|---|---|
| คำสำคัญ: | หน้าแปลนคอเชื่อม | การรักษาพื้นผิว: | ทาน้ำมัน |
| ออกแบบสำหรับขนาด:: | ASA, ASME, DIN, PN, JIS, ANSI, BS, EN | แม็กซ์หรือไม่: | Non-Alloy |
| สถานที่กำเนิด: | เจ้อเจียงประเทศจีน | วัสดุ: | เหล็กกล้าคาร์บอน |
| แสงสูง: | หน้าแปลนคอเชื่อมเหล็กกล้าคาร์บอน,หน้าแปลนคอเชื่อมแบบไม่ผสม,ASME B16.5 หน้าแปลนคอท่อเชื่อม |
||
ASME B16.5 หน้าแปลนคอเชื่อม
หน้าแปลนคอเชื่อม ASME B16.5 จะต้องตกแต่งด้วยปลายตัดสี่เหลี่ยมเมื่อความหนาของผนังน้อยกว่า 5 มม. ปลายเอียงธรรมดาเมื่อความหนาของผนังตั้งแต่ 5 มม. ถึง 22 มม. รวมหรือปลายเอียงคอมปาวด์เมื่อความหนาของผนังมากกว่า 22 มม.ปลายการเชื่อมแบบก้นจะต้องได้รับการกลึงตามข้อกำหนดของ ASME B16.25ขนาดและความคลาดเคลื่อนของมุมเอียงธรรมดาและมุมเอียงประกอบแสดงอยู่ในภาพวาดสองภาพด้านล่างโดยเฉพาะอย่างยิ่งความหนาของผนังต้องเป็นไปตามข้อกำหนดความหนาของผนังของท่อที่อยู่ติดกันหน้ารูทที่มีความกว้าง f 2 มม. จะต้องกลึงที่ด้านบนของมุมเอียงด้วยค่าเผื่อ± 1 มม.
ขนาด: ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN 1092-1 Flanges เป็นต้น
มาตรฐาน: ANSI B16.5, ANSI B16.47 Series A & B, MSS SP44, ASA, API-605, AWWA, ภาพวาดที่กำหนดเอง
ชั้นเรียน: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6,10, 16, 25, 40 เป็นต้น
ขนาด: 1/8″ NB ถึง 48″ NB
ประเภทหน้าแปลน: หน้าแปลน (FF), หน้ายก (RF), ข้อต่อชนิดวงแหวน (RTJ)
EN 1092-1 ประเภท 01, EN 1092-1 ประเภท 02, EN 1092-1 ประเภท 05, EN 1092-1 ประเภท 11 หน้าแปลน
DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
BS: BS4504, BS4504, BS1560, BS10
ขนาดและน้ำหนัก
| ขนาด | ง | ที | ช | t |
|---|---|---|---|---|
| 1/2 " | 95 | 14.3 | 34.9 | 7.0 |
| 3/4 " | 115 | 15.9 | 42.9 | 7.0 |
| 1 " | 125 | 17.5 | 50.8 | 7.0 |
| 1-1 / 4 นิ้ว | 135 | 20.7 | 63.5 | 7.0 |
| 1-1 / 2 " | 155 | 22.3 | 73.0 | 7.0 |
| 2 " | 165 | 25.4 | 92.1 | 7.0 |
| 2-1 / 2 " | 190 | 28.6 | 104.8 | 7.0 |
| 3 " | 210 | 31.8 | 127.0 | 7.0 |
| 3-1 / 2 " | 230 | 35.0 | 139.7 | 7.0 |
| 4 " | 275 | 38.1 | 157.2 | 7.0 |
| 5 " | 330 | 44.5 | 185.7 | 7.0 |
| 6 นิ้ว | 355 | 47.7 | 215.9 | 7.0 |
| 8 " | 420 | 55.6 | 269.9 | 7.0 |
| 10 " | 510 | 63.5 | 323.8 | 7.0 |
| 12 นิ้ว | 560 | 66.7 | 381.0 | 7.0 |
| 14 นิ้ว | 605 | 69.9 | 412.8 | 7.0 |
| 16 นิ้ว | 685 | 76.2 | 469.9 | 7.0 |
| 18 นิ้ว | 745 | 82.6 | 533.4 | 7.0 |
| 20 " | 815 | 88.9 | 584.2 | 7.0 |
| 22 " | 870 | 95.2 | 641.4 | 7.0 |
| 24 นิ้ว | 940 | 101.6 | 692.2 | 7.0 |

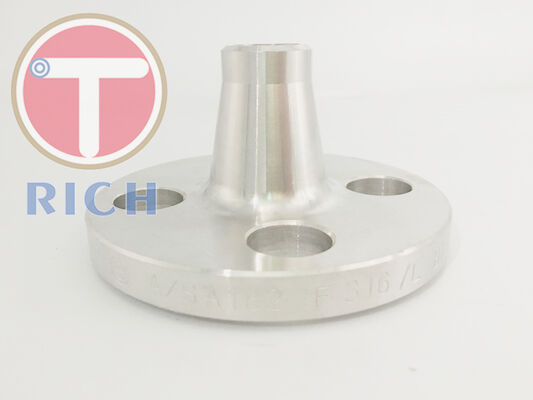

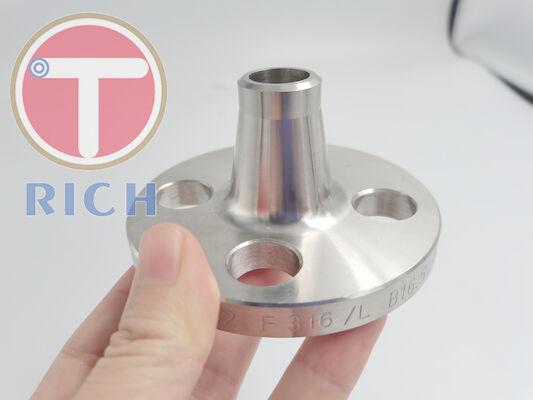

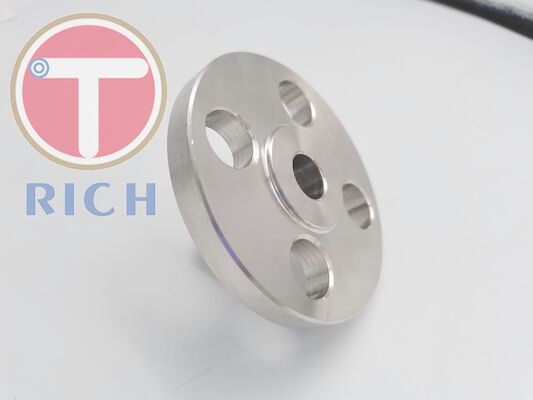

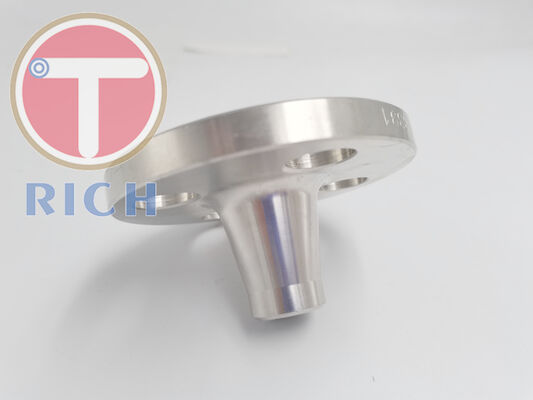

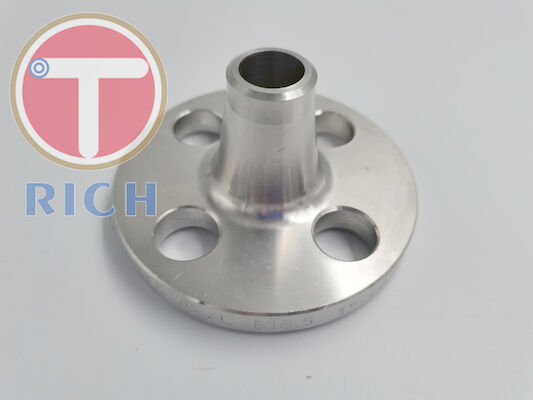

รูปภาพสินค้า:
แนะนำ บริษัท:
บรรจุภัณฑ์และการจัดส่ง:
คำถามที่พบบ่อย:
ถาม: คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?
ตอบ: เราเป็นผู้ผลิตวัสดุท่อเหล็กมืออาชีพ
ถาม: ระยะเวลาในการจัดส่งของคุณนานเท่าไร?
ตอบ: โดยทั่วไปจะใช้เวลา 7-14 วันหากสินค้าอยู่ในสต็อกหรือ 30-60 วันหากไม่มีสต็อกส่วนใหญ่ขึ้นอยู่กับปริมาณ
ถาม: คุณมีตัวอย่างฟรีหรือไม่
ตอบ: ใช่ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องจ่ายค่าขนส่ง
ถาม: เงื่อนไขการชำระเงินของคุณคืออะไร?
A: ชำระเงิน <= 1,000USD ล่วงหน้า 100%การชำระเงิน> = 1,000 USD, 30% T / T ล่วงหน้าให้สมดุลก่อนจัดส่ง
หากคุณมีคำถามอื่นโปรดอย่าลังเลที่จะติดต่อเรา
