การระเหยที่เพิ่มขึ้นด้วยทองแดงนิกเกิล U 125MPa ท่อเหล็กอัลลอยด์
รายละเอียดสินค้า
ท่อเหล็กอัลลอย 125MPa
,ท่อนิกเกิลทองแดง 125MPa
,ท่อเหล็กอัลลอย C71500

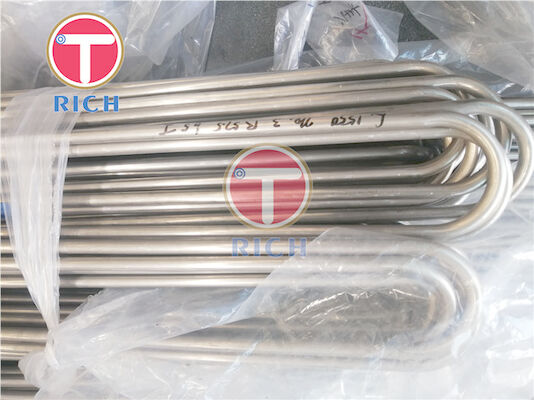

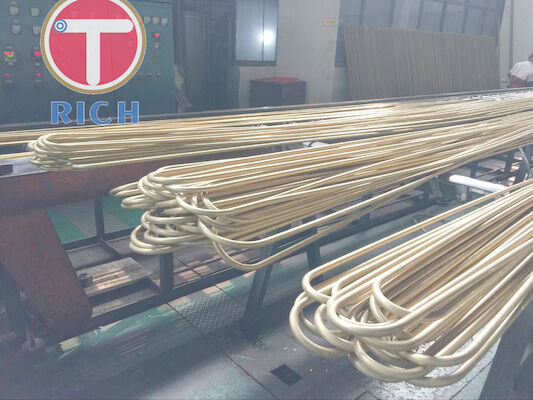

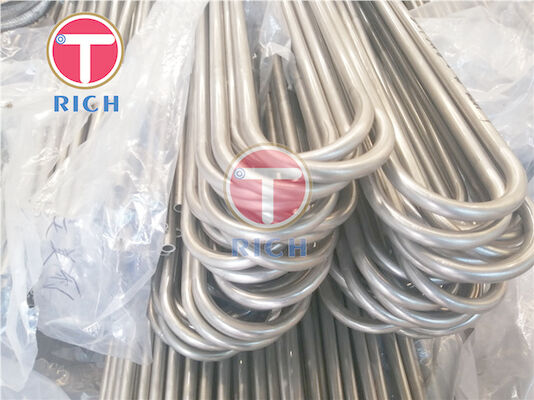

ท่อ U แบบปรับปรุงการระเหย ASTM B111 C71500 ทองแดง-นิกเกิล – กำลังครากขั้นต่ำ 125 MPa
ท่อ U แบบปรับปรุงการระเหย ASTM B111 C71500 เป็นท่อแลกเปลี่ยนความร้อนทองแดง-นิกเกิล 70/30 แบบไร้รอยต่อที่ออกแบบมาสำหรับเครื่องระเหย เครื่องควบแน่น และอุปกรณ์แลกเปลี่ยนความร้อนแบบเปลือกและท่ออื่นๆ โลหะผสม C71500 มีนิกเกิล 29.0–33.0% พร้อมการเติมเหล็กที่ควบคุม และในสภาพอบอ่อน O61 มีความต้านทานแรงดึงขั้นต่ำ 360 MPa และกำลังครากขั้นต่ำ 125 MPa ภายใต้ข้อกำหนด ASTM B111 ASTM B111 ครอบคลุมท่อคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อนทองแดงและโลหะผสมทองแดงแบบไร้รอยต่อที่มีเส้นผ่านศูนย์กลางภายนอกไม่เกิน 80 มม.
สำหรับท่อ U แบบปรับปรุงการระเหย ท่อฐานผลิตตามข้อกำหนด ASTM B111/B111M ในขณะที่รัศมีโค้ง U ความยาวขาตรง รูปแบบการปรับปรุง ความยาวปลายที่ไม่ปรับปรุง และความคลาดเคลื่อนของมิติสำหรับส่วนที่ปรับปรุงควรระบุไว้ในแบบวาดท่อที่ได้รับการอนุมัติจากผู้ซื้อ C71500 เป็นโลหะผสมทองแดง-นิกเกิลทางเทคนิคมากกว่าเกรดเหล็กอัลลอยด์
ข้อมูลจำเพาะ
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ผลิตภัณฑ์ | ท่อ U แบบปรับปรุงการระเหยแบบไร้รอยต่อ |
| วัสดุ | โลหะผสมทองแดง-นิกเกิล |
| มาตรฐาน | ASTM B111/B111M |
| เกรด UNS | C71500 |
| ประเภทโลหะผสม | ทองแดง-นิกเกิล 70/30 |
| กระบวนการผลิต | ไร้รอยต่อ, ดึงเย็น, อบอ่อน, ดัดโค้ง U |
| เส้นผ่านศูนย์กลางภายนอก | ไม่เกิน 80 มม. ภายใต้ ASTM B111; ขนาดโครงการทั่วไปผลิตตามแบบวาด |
| ความหนาผนัง | โดยทั่วไป 0.5–3.4 มม. ขึ้นอยู่กับ OD และข้อกำหนดโครงการ |
| ความยาว | 1–12 ม., ปรับแต่งได้ |
| รัศมีโค้ง U | ตามแบบวาดของผู้ซื้อ |
| ความยาวขาตรง | ตามการออกแบบเครื่องแลกเปลี่ยนความร้อน |
| ความคลาดเคลื่อน OD | ตามตารางมิติ ASTM B111; ความคลาดเคลื่อนจะแตกต่างกันไปตาม OD และความหนาผนัง |
| ความคลาดเคลื่อนความหนาผนัง | ตามตารางมิติ ASTM B111 |
| ความตรง | ส่วนตรงควบคุมตาม ASTM B111 / ข้อกำหนดการซื้อที่ตกลงกัน |
| สภาพพื้นผิว | เรียบ, สะอาด, ปราศจากข้อบกพร่องที่เป็นอันตราย; รูปทรงพื้นผิวที่ปรับปรุงตามแบบวาดที่ได้รับการอนุมัติ |
| อารมณ์ | อบอ่อน O61; มี HR50 ดึงและคลายความเค้นตามที่ระบุ |
| ความต้านทานแรงดึง O61 | ≥360 MPa |
| กำลังคราก O61 | ≥125 MPa |
| ข้อกำหนดการขยายตัว | เพิ่มขึ้น 30% ของ OD เดิมสำหรับ O61 C71500 |
| ขนาดเกรนอบอ่อน | 0.010–0.045 มม. |
| การตรวจสอบแบบไม่ทำลาย | การตรวจสอบกระแสไหลวนของท่อแต่ละเส้น; อาจระบุการทดสอบแรงดันไฮโดรสแตติกหรือนิวแมติกตามที่มาตรฐานอนุญาต |
ASTM B111 ระบุขั้นตอนการผลิตรวมถึงการอัดรีด การดึง การอบอ่อน การยืดตรง และการตัดแต่ง และกำหนดให้มีการควบคุมการตรวจสอบทางเคมี ทางกล ทางประสิทธิภาพ และแบบไม่ทำลาย
คุณสมบัติหลัก
1. กำลังครากขั้นต่ำ 125 MPa ที่กำหนด
C71500 ในอารมณ์อบอ่อน O61 มีความต้านทานแรงดึงขั้นต่ำ 360 MPa และกำลังครากขั้นต่ำ 125 MPa วัดโดยใช้วิธีการยืดภายใต้การรับน้ำหนัก 0.5% ที่ระบุโดย ASTM B111 การผสมผสานนี้ให้ความแข็งแรงเพียงพอในขณะที่ยังคงความเหนียวที่จำเป็นสำหรับการขยายท่อและการดัดโค้ง U
2. เคมีทองแดง-นิกเกิล 70/30 ที่ควบคุม
C71500 ประกอบด้วย Ni 29.0–33.0%, Fe 0.40–1.0%, Mn สูงสุด 1.0%, Zn สูงสุด 1.0%, และ Pb สูงสุด 0.05% โดยมีทองแดงเป็นส่วนที่เหลือ ปริมาณนิกเกิลและเหล็กที่ควบคุมมีความสำคัญอย่างยิ่งเมื่อท่อทำงานกับน้ำทะเลหรือสารหล่อเย็นอื่นๆ ที่มีคลอไรด์
3. ความสามารถในการขยายตัว 30% ในอารมณ์ O61
ASTM B111 ระบุการขยายตัว 30% ของเส้นผ่านศูนย์กลางภายนอกท่อเดิมสำหรับ C71500 ที่อบอ่อน นี่เป็นพารามิเตอร์การยอมรับที่สำคัญสำหรับท่อที่ต้องถูกขยายทางกลเข้าไปในแผ่นท่อในภายหลัง
4. โครงสร้างเกรนที่ตกผลึกใหม่ที่ควบคุม
สำหรับท่อ C71500 ที่อบอ่อน ASTM B111 กำหนดให้มีการตกผลึกใหม่ที่สม่ำเสมอและสมบูรณ์ โดยมีขนาดเกรนเฉลี่ยระหว่าง 0.010 ถึง 0.045 มม. โครงสร้างเกรนจะถูกประเมินด้วยกล้องจุลทรรศน์ตาม ASTM E112
5. การตรวจสอบกระแสไหลวนรายบุคคล
ท่อ ASTM B111 แต่ละเส้นต้องผ่านการตรวจสอบกระแสไหลวน เว้นแต่จะระบุการทดสอบแรงดันทางเลือกที่ได้รับอนุญาต ASTM E243 ให้ขั้นตอนการตรวจสอบด้วยคลื่นแม่เหล็กไฟฟ้าสำหรับการตรวจจับความไม่สมบูรณ์ที่อาจส่งผลต่อประสิทธิภาพการใช้งานของท่อ
ข้อได้เปรียบของเรา
1. การควบคุมประสิทธิภาพการขยายตัวของแผ่นท่อ
ข้อกังวลหลักสำหรับผู้ผลิตคอนเดนเซอร์และเครื่องระเหยคือท่อสามารถขยายเข้าไปในแผ่นท่อได้โดยไม่แตก การแข็งตัวจากการทำงานมากเกินไป หรือการปิดผนึกที่ไม่สม่ำเสมอ
สำหรับท่อ C71500 O61 การควบคุมวัสดุจะขึ้นอยู่กับคุณสมบัติทางกลขั้นต่ำของ ASTM B111 ที่ 360 MPa ความต้านทานแรงดึง และ 125 MPa กำลังคราก ร่วมกับข้อกำหนดการขยายตัว 30% ที่ระบุ โครงสร้างเกรนที่อบอ่อนยังถูกควบคุมภายใน 0.010–0.045 มม. พารามิเตอร์เหล่านี้ให้เกณฑ์การยอมรับที่เป็นรูปธรรมก่อนที่ท่อจะเข้าสู่การดำเนินการประกอบแผ่นท่อ
2. การตรวจสอบความยาวท่อทั้งหมดก่อนการผลิต
ความไม่สมบูรณ์ตามยาวขนาดเล็ก ข้อบกพร่องในการดึง และความไม่สมบูรณ์ของผนังเฉพาะจุดเป็นข้อกังวลในการจัดซื้อที่สำคัญ เนื่องจากท่อที่รั่วเพียงท่อเดียวอาจต้องหยุดทำงานหรืออุดหลังจากการว่าจ้างเครื่องแลกเปลี่ยน
ท่อแต่ละเส้นสามารถผ่านการตรวจสอบกระแสไหลวนตาม ASTM B111 และ ASTM E243 การทดสอบแรงดันไฮโดรสแตติกหรือนิวแมติกก็สามารถระบุได้หากมี การบันทึกการตรวจสอบ การระบุความร้อน การวิเคราะห์ทางเคมี ผลลัพธ์มิติ และข้อมูลคุณสมบัติทางกล สามารถรวมเข้ากับเอกสารการทดสอบของโรงงานเพื่อการตรวจสอบย้อนกลับ
3. ขนาดโค้ง U และพื้นผิวที่ปรับปรุงแล้วควบคุมโดยแบบวาด
ASTM B111 กำหนดท่อไร้รอยต่อพื้นฐาน แต่ไม่ได้กำหนดรูปทรงเรขาคณิตสากลสำหรับพื้นผิวการระเหยที่ปรับปรุงแล้วหรือท่อ U ที่เสร็จสมบูรณ์ ด้วยเหตุนี้ การผลิตควรถูกควบคุมจากแบบวาดทางเทคนิคที่ได้รับการอนุมัติซึ่งกำหนด OD ความหนาผนัง ความสูงและระยะห่างของการปรับปรุง ความยาวปลายเรียบ รัศมีโค้ง U ระยะห่างขา จุดสัมผัส ความยาวรวมที่พัฒนาแล้ว และความคลาดเคลื่อนของมิติ
สิ่งนี้จะหลีกเลี่ยงการปฏิบัติต่อรูปทรงเรขาคณิตของการปรับปรุงว่าเป็นข้อกำหนด ASTM B111 ทั่วไป และให้เกณฑ์การตรวจสอบที่วัดผลได้แก่ผู้ผลิตเครื่องแลกเปลี่ยนความร้อนสำหรับการสอดท่อ การประกอบชุด และการวางตำแหน่งแผ่นท่อ
มาตรฐานการดำเนินการ
| ระบบมาตรฐาน | มาตรฐานที่ใช้บังคับ / การอ้างอิง | ขอบเขต |
|---|---|---|
| ASTM | ASTM B111/B111M | ท่อคอนเดนเซอร์ เครื่องระเหย และเครื่องแลกเปลี่ยนความร้อนทองแดงและโลหะผสมทองแดงแบบไร้รอยต่อ |
| ASME | ASME SB-111 | ข้อกำหนดวัสดุอุปกรณ์แรงดันตามข้อกำหนด ASTM B111 |
| EN | EN 12451 | ท่อโลหะผสมทองแดงทรงกลมไร้รอยต่อสำหรับเครื่องแลกเปลี่ยนความร้อน |
| JIS | JIS H3300 | ท่อและท่อทองแดงและโลหะผสมทองแดงไร้รอยต่อ |
| GB | GB/T 8890 | ท่อโลหะผสมทองแดงไร้รอยต่อสำหรับคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน |
| GOST | ควรกำหนดมาตรฐาน GOST สำหรับท่อคอนเดนเซอร์ทองแดง-นิกเกิลตามโลหะผสมที่ระบุและข้อกำหนดมิติ | ต้องใช้ความเท่าเทียมกันตามสัญญา |
การใช้งาน
ชุดท่อ U เครื่องระเหยน้ำทะเลหลายผล
ท่อ U แบบปรับปรุงการระเหย C71500 สามารถใช้ในชุดท่อของเครื่องระเหยน้ำทะเลหลายผล วัสดุฐานทองแดง-นิกเกิลให้ความสมบูรณ์ของท่อแลกเปลี่ยนความร้อนที่ต้องการ ในขณะที่พื้นผิวการระเหยที่ปรับปรุงแล้วจะเพิ่มพื้นที่แลกเปลี่ยนความร้อนที่มีประสิทธิภาพและส่งเสริมการเดือดของสารทำความเย็นหรือของไหลในกระบวนการที่ด้านที่ออกแบบของท่อ
สำหรับการใช้งานนี้ แบบวาดการจัดซื้อควรระบุความยาวส่วนที่ปรับปรุง ความยาวส่วนปลายเรียบที่จำเป็นสำหรับการขยายแผ่นท่อ รัศมีโค้ง U ระยะห่างขา ความเป็นวงรีที่ยอมรับได้หลังจากการดัด และข้อกำหนดการตรวจสอบ
องค์ประกอบทางเคมี
| เกรด UNS | Cu | Ni รวม Co | Fe | Mn | Zn | Pb สูงสุด | Al | As | Cr / อื่นๆ |
|---|---|---|---|---|---|---|---|---|---|
| C71500 | ส่วนที่เหลือ | 29.0–33.0 | 0.40–1.0 | 1.0 สูงสุด | 1.0 สูงสุด | 0.05 | — | — | — |
| C70600 | ส่วนที่เหลือ | 9.0–11.0 | 1.0–1.8 | 1.0 สูงสุด | 1.0 สูงสุด | 0.05 | — | — | — |
| C71640 | ส่วนที่เหลือ | 29.0–32.0 | 1.7–2.3 | 1.5–2.5 | 1.0 สูงสุด | 0.05 | — | — | C 0.06 สูงสุด; S 0.03 สูงสุด |
| C72200 | ส่วนที่เหลือ | 15.0–18.0 | 0.50–1.0 | 1.0 สูงสุด | 1.0 สูงสุด | 0.05 | — | — | Cr 0.30–0.70; Si 0.03 สูงสุด; Ti 0.03 สูงสุด |
| C68700 | 76.0–79.0 | — | 0.06 สูงสุด | — | ส่วนที่เหลือ | 0.07 | 1.8–2.5 | 0.02–0.06 | — |
คุณสมบัติทางกล
| เกรด UNS | อารมณ์ | สภาพ | ความต้านทานแรงดึงขั้นต่ำ | กำลังครากขั้นต่ำ | การยืดตัวขั้นต่ำ |
|---|---|---|---|---|---|
| C71500 | O61 | อบอ่อน | 360 MPa | 125 MPa | ไม่ได้ระบุในตารางความต้านทานแรงดึง ASTM B111 |
| C70600 | O61 | อบอ่อน | 275 MPa | 105 MPa | ไม่ได้ระบุในตารางความต้านทานแรงดึง ASTM B111 |
| C71640 | O61 | อบอ่อน | 435 MPa | 170 MPa | ไม่ได้ระบุในตารางความต้านทานแรงดึง ASTM B111 |
| C72200 | O61 | อบอ่อน | 310 MPa | 110 MPa | ไม่ได้ระบุในตารางความต้านทานแรงดึง ASTM B111 |
| C68700 | O61 | อบอ่อน | 345 MPa | 125 MPa | ไม่ได้ระบุในตารางความต้านทานแรงดึง ASTM B111 |
ถาม: คุณเป็นบริษัทการค้าหรือผู้ผลิต?
A: ผู้ผลิต, สามารถทำการค้าได้เช่นกัน
ถาม: ระยะเวลาในการจัดส่งของคุณนานเท่าใด?
A: โดยทั่วไปแล้ว จะใช้เวลา 10-15 วันหากสินค้ามีในสต็อก หรือ 30-40 วันหากสินค้าไม่มีในสต็อก
ขึ้นอยู่กับปริมาณ
ถาม: คุณมีตัวอย่างให้หรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม?
A: ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องชำระค่าขนส่ง
ถาม: เงื่อนไขการชำระเงินของคุณคืออะไร?
A: การชำระเงิน=2000USD, ชำระล่วงหน้า 30% T/T, ชำระยอดคงเหลือก่อนจัดส่ง
หากคุณมีคำถามอื่น โปรดอย่าลังเลที่จะติดต่อฉัน
-
