สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Torich
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
ASTM A213

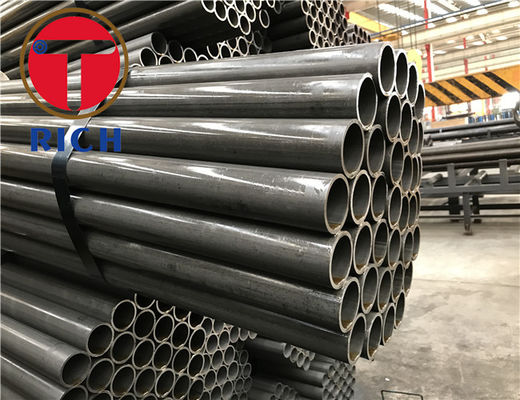

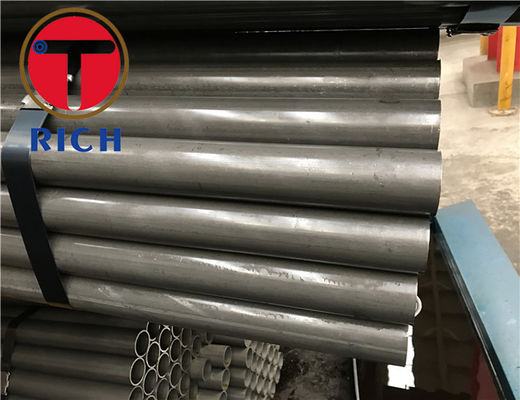

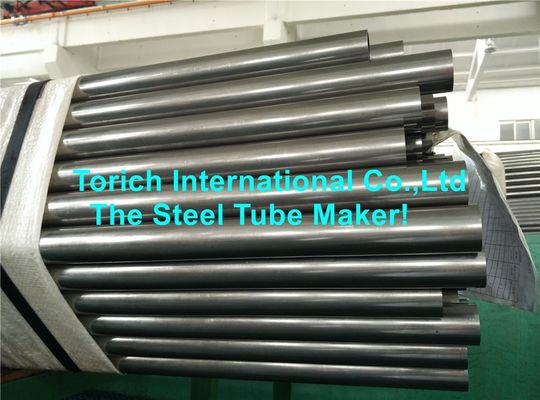

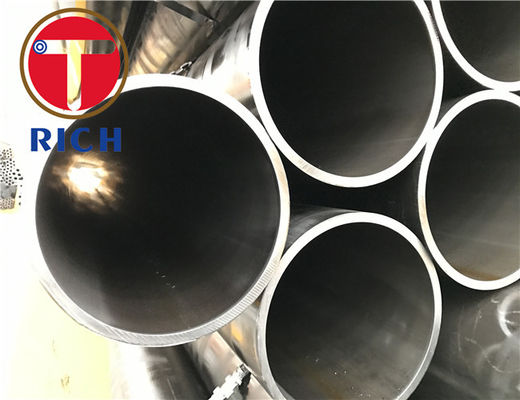

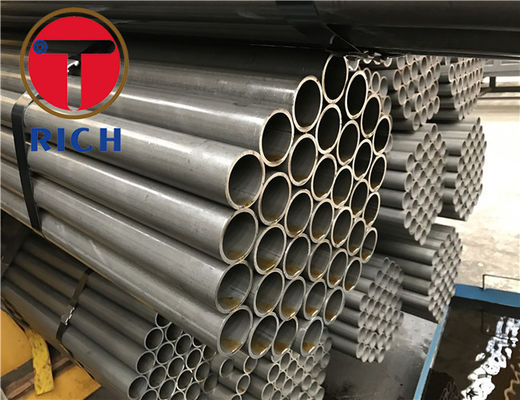

ASTM A213 โบเลอร์ / เครื่องแลกเปลี่ยนความร้อน ท่อเหล็กไร้สแตนเลส
| ชื่อสินค้า | หลอดเหล็กเครื่องปั่น |
| วัสดุ | 304 316 T11 T22 |
| ประเภท
| สีเมลส์ |
| มาตรฐาน | ASTM A213 |
| เกรด | 304, 304L, 316L, 321, 347, 904L |
| ขนาด | 5-420 มม. |
| ความยาว | 800 มม - 11800 มม |
| ใช้ | โบเลียร์ แลกเปลี่ยนความร้อน |
ความอนุญาตสําหรับท่อเครื่องปั่นแบบไร้รอยต่อ
| วิธีการผลิต | ขนาด ((มม) | ความอดทน | |
| การม้วนร้อน ((การดึงออก) | OD | ≤ 140 | ± 1,25% |
| > 140 | ± 1.0% | ||
| WT | ≤10 | ± 12.5% | |
| >10 | ± 15% | ||
| สูบเย็น ((สับเย็น) | OD | 8 ~ 30 | ± 0.20 มม |
| >30 ~ 50 | ± 0.30 มม | ||
| > 50 | ± 0.8% | ||
| WT | 1.0~3 | +12% -10% | |
| >30 | ± 10 | ||
316 สแตนเลส.การประกอบ
| เกรด | C | Mn | ใช่ | P | S | Cr | โม | นี | N | |
|---|---|---|---|---|---|---|---|---|---|---|
| 316 | นาที | - | - | - | 0 | - | 16.0 | 2.00 | 10.0 | - |
| แม็กซ์ | 0.08 | 2.0 | 0.75 | 0.045 | 0.03 | 18.0 | 3.00 | 14.0 | 0.10 | |
| 316L | นาที | - | - | - | - | - | 16.0 | 2.00 | 10.0 | - |
| แม็กซ์ | 0.03 | 2.0 | 0.75 | 0.045 | 0.03 | 18.0 | 3.00 | 14.0 | 0.10 | |
| 316H | นาที | 0.04 | 0.04 | 0 | - | - | 16.0 | 2.00 | 10.0 | - |
| สูงสุด | 0.10 | 0.10 | 0.75 | 0.045 | 0.03 | 18.0 | 3.00 | 14.0 | - |
| เกรด | ความเข้มข้น Str (MPa) นาที | ผลิต Str 0.2% หลักฐาน (MPa) นาที | ความยาว (% ใน 50 มม) นาที | ความแข็ง | |
|---|---|---|---|---|---|
| Rockwell B (HR B) สูงสุด | Brinell (HB) สูงสุด | ||||
| 316 | 515 | 205 | 40 | 95 | 217 |
| 316L | 485 | 170 | 40 | 95 | 217 |
| 316H | 515 | 205 | 40 | 95 | 217 |
| เกรด | ความหนาแน่น ((kg/m)3) | โมดูลัสยืดหยุ่น (GPa) | คออฟเฟ็คต์เฉลี่ยของการขยายความร้อน (μm/m/°C) | ความสามารถในการนําความร้อน (W/m.K) | ความร้อนเฉพาะ 0-100 °C (J/kg.K) | ความต้านทานไฟฟ้า (nΩ.m) | |||
|---|---|---|---|---|---|---|---|---|---|
| 0-100 °C | 0-315 °C | 0-538 °C | ณ 100 °C | ในอุณหภูมิ 500 °C | |||||
| 316/L/H | 8000 | 193 | 15.9 | 16.2 | 17.5 | 16.3 | 21.5 | 500 | 740 |
การบําบัดความร้อนของคุณสมบัติกลยาวของท่อเหล็กต้องตามมาตรฐาน
| วัสดุ | ความแข็งแรงในการดึง MPa ≥ | ความแข็งแรงของผลผลิต MPa ≥ | ความยาว % ≥ |
| 0Cr18Ni9 | 520 | 205 | 35 |
| 1Cr19Ni9 | 520 | 205 | 35 |
| 0Cr19Ni10 | 480 | 175 | 35 |
| 1Cr18Ni9Ti | 550 | 205 | 40 |
| 0Cr18Ni12Mo2Ti | 530 | 205 | 35 |
| 0Cr26Ni5Mo2 | 590 | 390 | 18 |
| 1Cr17 | 410 | 245 | 20 |
| 00Cr27Mo | 410 | 245 | 20 |
| 1Cr25Ti | 440 | 245 | 17 |
ความแข็ง:
สําหรับท่อที่มี W.T ≥ 2 mm ควรทําการทดสอบความแข็ง Rockwell
การทดสอบท่อเครื่องปั่นที่ไม่มีรอยต่อ:
1การทดสอบการบิด:
ท่อควรทําการทดสอบการบิดเมื่อ OD ≤22mm มุมบิด 90 องศาและรัศมีบิด 6 เท่าของวงกลมภายนอกของท่อเหล็ก
2. การทดสอบทางไฮดรอลิก
การทดสอบกระแสอีดดี้ การทดสอบด้วยเสียงฉุกเฉินสามารถใช้แทนการทดสอบทางไฮดรอลิก เมื่อการทดสอบกระแสอีดดี้ GB/T 7735-1995 Gr. A ควรปฏิบัติ; เมื่อการทดสอบด้วยเสียงฉุกเฉิน GB/T 5777-1996 Gr.C8 ควรปฏิบัติตาม.
3. การทดสอบการชื้น
4. การทดสอบ Flanging
5. ขยายการทดสอบ
