ท่อเหล็กไฮดรอลิกแบบแม่นยำ GB / T 24187 ดึงเย็นสำหรับเครื่องระเหย
รายละเอียดสินค้า
honed hydraulic cylinder tubing
,hydraulic cylinder pipe
TORICH GB/T 24187 ท่อเหล็กสแตนเลสแบบสอดแน่นแบบดึงเย็น
รายละเอียด:
วัสดุC ซี Mn P S
ระยะขนาด:OD:3.18-18 มม.
WT:0.3-1.3 มิลลิเมตร
ความยาวทั่วไป:1.5-4m
ความอดทน:
ตามตารางต่อไปนี้ หรือตามคําขอของลูกค้า
ตารางที่ 1 กว้างภายนอก, ความหนาของผนังและน้ําหนักทางทฤษฎี
| OD/mm | WT/mm | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| น้ําหนักทางทฤษฎี / ((kg/m) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
| น้ําหนักทางทฤษฎีของเหล็กโดยไม่ต้องเคลือบเพิ่มเติม ความหนาแน่นของเหล็กคือ 7.85 kg / | ||||||||||
ตารางที่ 2 ความเบี่ยงเบนที่อนุญาตของเส้นผ่าตัดภายนอกของท่อเหล็ก
| กว้างภายนอก | ความแม่นยําทั่วไป | ความแม่นยําสูง |
| < 4.76 | ± 008 | ± 005 |
| 4.76-800 | ± 012 | ± 007 |
| >8.00-1200 | ± 016 | ± 010 |
| > 12.00 | ± 020 | ± 012 |
ตารางที่ 3 ความเบี่ยงเบนที่อนุญาตของความหนาผนังท่อเหล็ก
| ความหนาของผนัง | การเบี่ยงเบนที่อนุญาต |
| <0.70 | ± 005 |
| ≥ 0.70 | ± 007 |
ตารางที่ 4 การเบี่ยงเบนที่อนุญาตของความยาวที่กําหนดของท่อเหล็ก
| ความยาว | การเบี่ยงเบนที่อนุญาต |
| ≤ 2000 | +4 0 |
| >2000-5000 | +7 0 |
| > 5000-8000 | +10 0 |
ตารางที่ 5 องค์ประกอบทางเคมีของแผ่นเหล็ก(ส่วนปริมาณ) %
| ประเภท | C | ใช่ | Mn | P | S |
| สายสแตนเลสอ่อนคาร์บอนม้วนเย็น | ≤0.08 | ≤0.03 | ≤0.30 | ≤0.030 | ≤0.030 |
| สายสแตนเลสสแตนเลสอัลตราล็อคบอนต่ํา | ≤0.008 | ≤0.03 | ≤0.25 | ≤0.020 | ≤0.030 |
ตารางที่ 6 คุณสมบัติทางกลของสตริปเหล็กก๊าบคาร์บอนต่ําม้วนเย็น
| ความหนา /mm | ความแข็งแรงในการดึง
| ความแข็งแรง
| ความยาว A/% |
| 0.25~<0.35 | ≥270 | ≥32 | |
| 0.35~<0.50 | ≥ 34 | ||
| ≥ 0.50 | ≥36 | ||
| a เปลี่ยนเป็น b ประเภทตัวอย่างของตัวอย่างหมายเลข D14 ใน GB/T 228-2002 | |||
ตารางที่ 7 คุณสมบัติทางกลของแผ่นสแตนเลสที่มีคาร์บอนต่ํามาก ๆ ที่ม้วนเย็น
| ความหนา /mm | ความแข็งแรงในการดึง
| ความแข็งแรง
| ความยาว A/% |
| ≤0.50 | ≥ 280 | 130 ~ 250 | ≥ 38 |
| > 050 | ≥ 40 | ||
| a เปลี่ยนเป็น b ประเภทตัวอย่างที่มีตัวอย่างหมายเลข P14 ใน GB/T 228-2002 | |||
ตารางที่ 8 คุณสมบัติทางกลของท่อเหล็ก
| ประเภท | ความแข็งแรงในการดึง
| ความแข็งแรง
| ความยาว A/% |
| ท่อเหล็กธรรมดา ((MA) | ≥270 | ≥ 180 | ≥14 |
| ท่อเหล็กอ่อน ((MB) | ≥ 230 | 150 ~ 220 | ≥35 |
| a เปลี่ยนเป็น b ประเภทตัวอย่างที่ใช้ตัวอย่างหมายเลข S7 ใน GB/T 228-2002 | |||
ลักษณะ:
การประกันคุณภาพ
คุณภาพพื้นที่ที่ดี
ความอดทน OD และ ID ดีที่ควบคุมตามมาตรฐานทางเทคนิค
คุณภาพคง
การทดสอบกระแสไฟฟ้า 100%
การประมวลผล:W-H W-C
ใช้กันอย่างแพร่หลายในสาขา:คอนเดนเซอร์, อีวอปอเรเตอร์, ท่อหลอดน้ํามันของเครื่องเย็น, อุตสาหกรรมรถยนต์และเครื่องใช้ไฟฟ้า

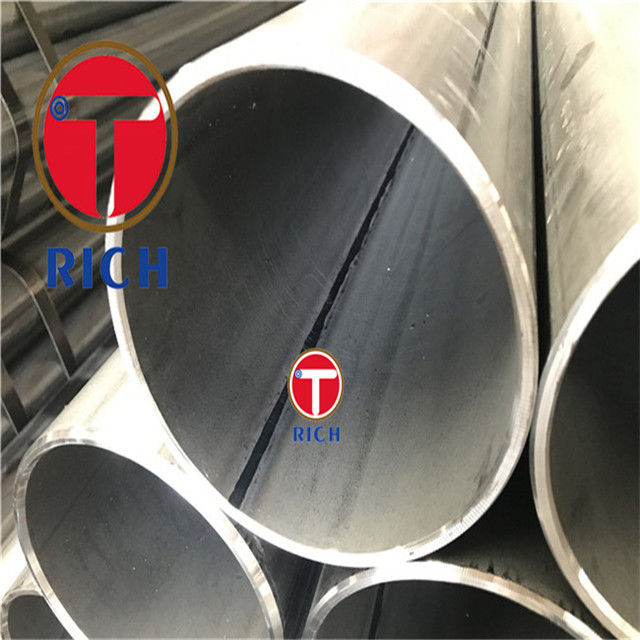

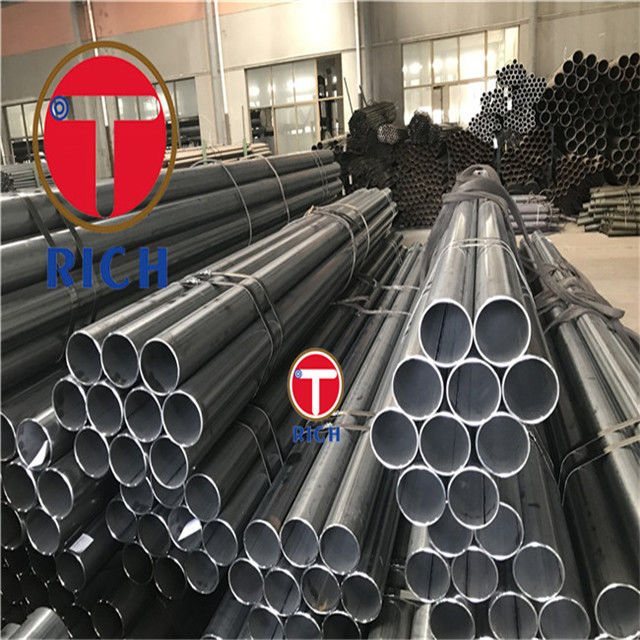

ภาพสินค้า:
การควบคุมคุณภาพ
1~ การตรวจสอบวัตถุดิบที่เข้า
2~ การแยกวัตถุดิบ เพื่อหลีกเลี่ยงการผสมผสานของสแตนเลส
3~ การทําความร้อนและปลายบดสําหรับการวาดเย็น
4~ การดึงและการม้วนแบบเย็น การตรวจสอบในสาย
5~ การรักษาความร้อน +A, +SRA, +LC, +N, Q+T
6~ ตัดตรง-ตัดตามความยาวที่กําหนด-ตรวจสอบการวัดเสร็จ
7~ การทดสอบเครื่องจักรในห้องทดลองของตัวเองที่มีความแข็งแรงในการยืด, ความแข็งแรงในการผลิต, การยืด, ความแข็งแรง, กระทบ, ไมโครสตรัชช์ เป็นต้น
8~ การบรรจุและสต๊อก
100% ของท่อเหล็กของเราถูกตรวจสอบขนาด
100% ของท่อเหล็กของเราถูกตรวจสอบด้วยสายตา เพื่อให้แน่ใจว่ามันมีสภาพผิวที่สมบูรณ์แบบ และไม่มีความบกพร่องบนผิว
การทดสอบกระแสกระแสหมุน 100% และการทดสอบ Ultrasonic เพื่อกําจัดความบกพร่องด้านยาวและด้านข้าม
-
