| ชื่อแบรนด์: | TORICH |
| เลขรุ่น: | GB / T 14976 |
| ขั้นต่ำ: | 1 ตัน |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram |
| ความสามารถในการจําหน่าย: | 40000 ตัน / ปี |
ท่อเหล็กไร้สแตนเลสที่ไม่มีรอยต่อสําหรับขนส่งของเหลว GB/T 14976
รายละเอียด:
วัสดุ
ระยะขนาด:OD:4-1200 มม.
WT:0.3-200 มิลลิเมตร
ความยาวทั่วไป:1- 12 เมตร
ความอดทน:
ตามตารางต่อไปนี้ หรือตามคําขอของลูกค้า
ตารางที่ 1 ความอนุญาตของเส้นผ่าภายนอกและหนาผนังของหน่วย: mm
| การม้วนร้อน (การดึงออก,การขยาย) ท่อเหล็ก | หลอดเหล็กดึงเย็น ((กลั่น) | ||||||
| ขนาด | ความอดทน | ขนาด | ความอดทน | ||||
| PA เกรดธรรมดา | PC ระดับสูง | PA เกรดธรรมดา | PC ระดับสูง | ||||
| กว้างภายนอกชื่อ D | 68 ~ 159 | ± 1,25%D | ± 1%D | กว้างภายนอกชื่อ D | 6 ~ 10 | ± 020 | ± 015 |
| > 10 ~ 30 | ± 030 | ± 020 | |||||
| >30 ~ 50 | ± 040 | ± 030 | |||||
| >50 ~ 219 | ± 0.85%D | ± 0.75%D | |||||
| >159 | ± 1.5%D | >219 | ± 0.9%D | ± 0.8%D | |||
| ความหนาของผนัง S | < 15 | +15%S - 12.5%S | ± 12.5%S | ความหนาของผนัง S | ≤3 | ±12%S | ± 10%S |
| ≥15 | +20%S -15%S | >3 | + 12.5%S -10%S | ± 10%S | |||
ตารางที่ 2 ความอนุญาตของหนาผนังขั้นต่ําของหน่วย: มม
| วิธีการผลิต | ขนาด | ความอดทน | |
| PA เกรดธรรมดา | PC ระดับสูง | ||
| การม้วนร้อน (การดึงออก,การขยาย) ท่อเหล็ก W-H | Sนาที< 15 | +25%Sนาที 0 | + 22.5%Sนาที 0 |
| Sนาที≥15 | +32.5%Sนาที 0 | ||
| หลอดเหล็กดึงเย็น ((กลั่น) ห้องน้ํา | ความแน่นของผนังทั้งหมด | +22%Sนาที 0 | +20%Sนาที 0 |
ตารางที่ 3 เกรดและองค์ประกอบทางเคมี
| ไม่ ไม่ | GB/T 20878 | เกรด | ส่วนประกอบทางเคมี (ส่วนประกอบคุณภาพ) /% | |||||||||||
| ไม่ ไม่ | รหัสดิจิตอล | C | ใช่ | Mn | P | S | นี | Cr | โม | คู | N | อื่นๆ | ||
| 1 | 13 | S30210 | 12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1000 | 17.00~1900 | - | - | 0.10 | - |
| 2 | 17 | S30408 | 06Cr19Ni10 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00~2000 | - | - | - | - |
| 3 | 18 | S30403 | 022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1200 | 18.00~2000 | - | - | - | - |
| 4 | 23 | S30458 | 06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00~2000 | - | - | 0.10~016 | - |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 0.030 | 1.00 | 2.50 | 0.035 | 0.030 | 7.50~1050 | 18.00~2000 | - | - | 0.15 ~ 0.30 | หมายเหตุ:0.15 |
| 6 | 25 | S30453 | 022Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00~2000 | - | - | 0.10~016 | - |
| 7 | 32 | S30908 | 06Cr23Ni13 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 12.00 ~ 15.00 | 22.00~2400 | - | - | - | - |
| 8 | 35 | S31008 | 06Cr25Ni20 | 0.08 | 1.50 | 2.00 | 0.035 | 0.030 | 19.00~2200 | 240.0 ~ 26.00 | - | - | - | - |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~1400 | 16.00~1800 | 2.00~300 | - | - | - |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~1400 | 16.00~1800 | 2.00~300 | - | - | - |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | 00.04 ~ 0.10 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~1400 | 16.00~1800 | 2.00~300 | - | - | - |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~1400 | 16.00~1800 | 2.00~300 | - | - | Ti-5C~070 |
ตารางที่ 4 ระบบการรักษาความร้อนที่แนะนํา คุณสมบัติกลของหลอดเหล็กและความหนาแน่น
| ประเภทองค์กร | ไม่ ไม่ | GB/T 20878 | เกรด | ระบบการรักษาความร้อนที่แนะนํา | คุณสมบัติทางกล | ความหนาแน่น ρ/(kg/dm2) | |||
| ไม่ ไม่ | รหัสดิจิตอล | ความแข็งแรงในการดึง Rm/MPa | ความแข็งแรงในการขยายยาวของพลาสติก Rp0.2/MPa | ปริมาณการขยายความยาวหลังจากหัก A/% | |||||
| ไม่ต่ํากว่า | |||||||||
| ออสเทนิต | 1 | 13 | S30210 | 12Cr18Ni9 | 1010 °C ~ 1150 °C,เย็นหรืออื่น ๆ | 520 | 205 | 35 | 7.93 |
| 2 | 17 | S30408 | 06Cr19Ni10 | 1010 °C ~ 1150 °C,เย็นหรืออื่น ๆ | 520 | 205 | 35 | 7.93 | |
| 3 | 18 | S30403 | 022Cr19Ni10 | 1010 °C ~ 1150 °C,เย็นหรืออื่น ๆ | 480 | 175 | 35 | 7.90 | |
| 4 | 23 | S30458 | 06Cr19Ni10N | 1010 °C ~ 1150 °C,เย็นหรืออื่น ๆ | 550 | 275 | 35 | 7.93 | |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 1010 °C ~ 1150 °C,เย็นหรืออื่น ๆ | 685 | 345 | 35 | 7.98 | |
| 6 | 25 | S30453 | 022Cr19Ni10N | 1010 °C ~ 1150 °C,เย็นหรืออื่น ๆ | 550 | 245 | 40 | 7.93 | |
| 7 | 32 | S30908 | 06Cr23Ni13 | 1010 °C ~ 1150 °C,เย็นหรืออื่น ๆ | 520 | 205 | 40 | 7.98 | |
| 8 | 35 | S31008 | 06Cr25Ni20 | 1010 °C ~ 1150 °C,เย็นหรืออื่น ๆ | 520 | 205 | 40 | 7.98 | |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 1010 °C ~ 1150 °C,เย็นหรืออื่น ๆ | 520 | 205 | 35 | 8.00 | |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 1010 °C ~ 1150 °C,เย็นหรืออื่น ๆ | 480 | 175 | 35 | 8.00 | |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | ≥1040°C หนาวหรืออื่นๆ | 515 | 205 | 35 | 7.98 | |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 1000°C~1100°C หนาวหรืออื่นๆ | 530 | 205 | 35 | 7.90 | |
ตารางที่ 5 วัตถุการตรวจสอบท่อเหล็ก วิธีการทดสอบและปริมาณการเก็บตัวอย่าง
| ไม่ ไม่ | รายการตรวจสอบ | จํานวนตัวอย่าง | วิธีการเก็บตัวอย่าง | วิธีการทดสอบ |
| 1 | ส่วนประกอบทางเคมี | เลือกตัวอย่างจากแต่ละขน | GB/T 20066 | GB/T 223,GB/T 11170,GB/T20123,GB/T 20124 |
| 2 | การทดสอบความยืด | รับตัวอย่างระหว่างท่อเหล็กสองของแต่ละชุด | GB/T 2975 | GB/T 2281 |
| 3 | การทดสอบการผ่อนคลาย | รับตัวอย่างระหว่างท่อเหล็กสองของแต่ละชุด | GB/T 246 | GB/T 246 |
| 4 | การทดสอบไฟ | รับตัวอย่างระหว่างท่อเหล็กสองของแต่ละชุด | GB/T 242 | GB/T 242 |
| 5 | การทดสอบแบบไฮดรอลิก | แต่ละชิ้น | - | GB/T 241 |
| 6 | การทดสอบ Ultrasonic | แต่ละชิ้น | - | GB/T 5777-2008 |
| 7 | การทดสอบเอ็ดดี้ | แต่ละชิ้น | - | GB/T 7735-2004 |
| 8 | การทดสอบการกัดกร่อนระหว่างกระจก | รับตัวอย่างระหว่างท่อเหล็กสองของแต่ละชุด | GB/T 4334-2008 | GB/T 4334-2008 |
ตาราง A.1 การเปรียบเทียบเกรดสแตนเลส
| ไม่ ไม่ | GB/T 20878-2007 | ASTM A 959-09 | JIS G4303-2005 JIS G 4311-1991 | ISO/TS 15510:2003 ISO 4955:2005 | EN 10088:1-2005 | กทม. 5632-1972 | |
| รหัสดิจิตอล | เกรด | ||||||
| 1 | S30210 | 12Cr18Ni9 | S30200302 | SUS302 | X10CrNi18-8 | X10CrNi18-8,1.4310 | 12X18H9 |
| 2 | S30408 | 06Cr19Ni10 | S30400304 | SUS304 | X5CrNi18-9 | X5CrNi18-101.4301 | - |
| 3 | S30403 | 022Cr19Ni10 | S30403,304L | SUS304L | X2CrNi19-11 | X2CrNi19-11,1.4306 | 03X18H11 |
| 4 | S30458 | 06Cr19Ni10N | S30451,304N | SUS304N1 | X5CrNiN18-8 | X5CrNiN19-9,1.4315 | - |
| 5 | S30478 | 06Cr19Ni9NbN | S30452,XM-21 | SUS304N2 | - | - | - |
| 6 | S30453 | 022Cr19Ni10N | S30453,304LN | SUS304LN | X2CrNiN18-9 | X2CrNiN18-101.4311 | - |
| 7 | S30908 | 06Cr23Ni13 | S30908,309S | SUS309S | X12CrNi23-13 | X12CrNi23-131.4833 | - |
| 8 | S31008 | 06Cr25Ni20 | S31008,310S | SUS310S | X8CrNi25-21 | X8CrNi25-211.4845 | 10X23H18 |
| 9 | S31608 | 06Cr17Ni12Mo2 | S31600316 | SUS316 | X5CrNiMo17-12-2 | X5CrNiMo17-12-21.4401 | - |
| 10 | S31603 | 022Cr17Ni12Mo2 | S31603,316L | SUS316L | X2CrNiMo17-12-2 | X2CrNiMo17-12-21.4404 | 03X17H14M3 |
| 11 | S31609 | 07Cr17Ni12Mo2 | S31609,316H | - | - | X3CrNiMo17-13-31.4436 | - |
| 12 | S31668 | 06Cr17Ni12Mo2Ti | S31635,316Ti | SUS316Ti | X6CrNiMoTi17-12-2 | X6CrNiMoTi17-12-21.4571 | 08X17H13M2T |
การประมวลผล:WH,WC
เงื่อนไขการจัดส่งทางเทคนิคการบําบัดความร้อนและการบําบัดการบําบัด
ใช้กันอย่างแพร่หลายในสาขา:การขนส่งของเหลว

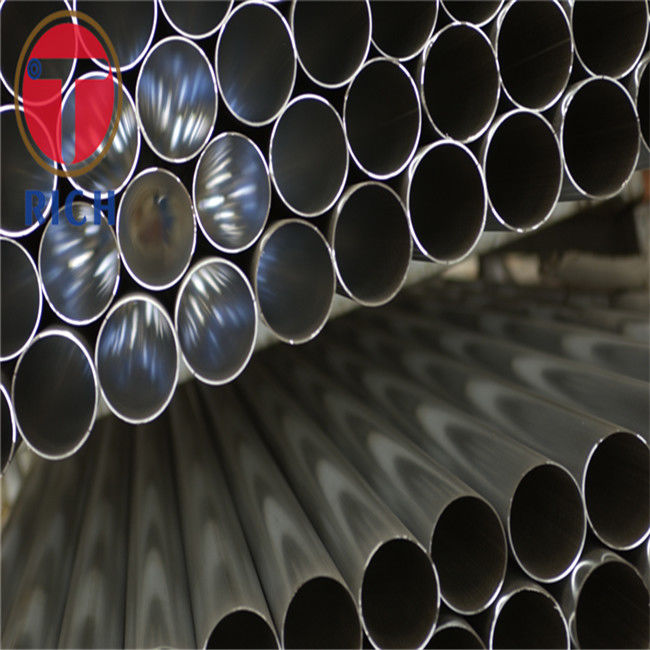

ภาพสินค้า:
