สถานที่กำเนิด: | จีน |
---|---|
ชื่อแบรนด์: | TORICH |
ได้รับการรับรอง: | ISO9001:2008,ISO14001:2008,TS16949,CE PED,TUV,APIABS,BV,Lloyd's,CCS,DNV,CCS,KR,RINA,SON,GL |
หมายเลขรุ่น: | GB / T14291 |
จำนวนสั่งซื้อขั้นต่ำ: | 5 ตัน |
ราคา: | 600-1200 USD/T |
รายละเอียดการบรรจุ: | บรรจุในกล่องไม้หรือในกลุ่มหกเหลี่ยม |
เวลาการส่งมอบ: | 35days |
เงื่อนไขการชำระเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram |
สามารถในการผลิต: | 20,000 ตัน / ปี |
ชื่อ: | GB / T14291 Q235A Q295B Q345A รอยท่อเหล็กสำหรับการขนส่งเยื่อกระดาษ | กลุ่มเกรด: | Q195-Q345 |
---|---|---|---|
พื้นผิว: | ปกติ | วัสดุ: | Q215 / Q295 / Q235 / Q345 A / B |
มีรูป: | ทรงกลม | เทคนิค: | EFW |
WT: | 0.5-50 มม. | OD: | 5-600mm |
แสงสูง: | welding steel tubing,electric resistance welded steel tube |

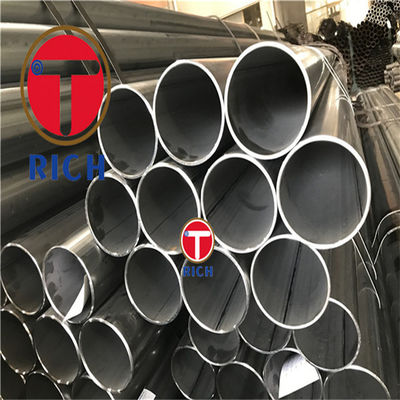

ชื่อสินค้า : TORICH GB / T14291 Q235A Q295B Q345A ท่อเหล็กเชื่อมสำหรับการขนส่งเยื่อกระดาษ
มาตรฐาน : GB / T14291
OD: 5-600mm
WT: 0.5-50 มม
ความยาว : 1-12 มม. หรือ ตามการใช้งานจริงของลูกค้าและการผลิต
แอพลิเคชัน : สำหรับการขนส่งเยื่อแร่
เกรดเหล็ก : Q235A Q235B Q295A Q345B Q295B Q345A
เทคโนโลยี : ความถี่สูงเชื่อมตะเข็บตรง (HFW)
ลักษณะ:
ศูนย์กลางที่ดี
คุณภาพผิวที่ดี
ค่า OD และ ID ที่ดี
ความแม่นยำสูง
คุณภาพมีเสถียรภาพ
สมูทหยาบ
การรับรองคุณภาพ TORICH
1 ~ การตรวจสอบวัตถุดิบที่เข้ามา
2 ~ การแยกวัตถุดิบเพื่อหลีกเลี่ยงการผสมเหล็กเกรด
3 ~ การทำความร้อนและการตอกปลายสำหรับการวาดเย็น
4 ~ การวาดภาพเย็นและการรีดเย็นบนการตรวจสอบสาย
5 ~ การรักษาความร้อน, + A, + SRA, + LC, + N, Q + T
6 ~ ยืด - ตัดตามความยาวที่กำหนดเสร็จสิ้นการตรวจสอบการวัด
7 ~ การทดสอบทางเครื่องจักรในห้องปฏิบัติการของตัวเองที่มีความต้านแรงดึง, ความแข็งแรงของผลผลิต, การยืดตัว, ความแข็ง, ผลกระทบ, Mictrostruture ฯลฯ
8 ~ การบรรจุและถุงน่อง
ท่อเหล็ก 100% ของเราผ่านการตรวจสอบตามมิติ
ท่อเหล็กของเรา 100% ผ่านการตรวจสอบด้วยสายตาเพื่อให้มั่นใจว่ามีสภาพพื้นผิวที่สมบูรณ์และไม่มีข้อบกพร่องที่พื้นผิว
กระแสวน 100% ของ te st และการทดสอบ ultrosonic เพื่อกำจัดข้อบกพร่องตามยาวและตามขวาง
ตารางที่ 1 เส้นผ่านศูนย์กลางภายนอก , ความหนาของผนัง , น้ำหนักเชิงทฤษฎีและความดันทดสอบ
ขนาดเส้นผ่านศูนย์กลางภายนอก (D) / มม | Norminal Wall Thickness (S) / mm | น้ำหนักทางทฤษฎี / (kg / m) | ทดสอบความดัน / MPa | ||
Q235A , Q235B | Q295A , Q295B | Q345A , Q345B | |||
21.3 | 2.5 | 1.16 | 15 | 15 | 15 |
21.3 | 3 | 1.35 | 15 | 15 | 15 |
21.3 | 3.5 | 1.54 | 15 | 15 | 15 |
25 | 2.5 | 1.39 | 15 | 15 | 15 |
25 | 3 | 1.63 | 15 | 15 | 15 |
25 | 3.5 | 1.86 | 15 | 15 | 15 |
25 | 4 | 2.07 | 15 | 15 | 15 |
26.9 | 2.5 | 1.50 | 15 | 15 | 15 |
26.9 | 3 | 1.77 | 15 | 15 | 15 |
26.9 | 3.5 | 2.02 | 15 | 15 | 15 |
26.9 | 4 | 2.26 | 15 | 15 | 15 |
31.8 | 2.5 | 1.81 | 15 | 15 | 15 |
31.8 | 3 | 2.13 | 15 | 15 | 15 |
31.8 | 3.5 | 2.44 | 15 | 15 | 15 |
31.8 | 4 | 2.74 | 15 | 15 | 15 |
33.7 | 2.5 | 1.92 | 15 | 15 | 15 |
33.7 | 3 | 2.27 | 15 | 15 | 15 |
33.7 | 3.5 | 2.61 | 15 | 15 | 15 |
33.7 | 4 | 2.93 | 15 | 15 | 15 |
38 | 2.5 | 2.19 | 15 | 15 | 15 |
38 | 3 | 2.59 | 15 | 15 | 15 |
38 | 3.5 | 2.98 | 15 | 15 | 15 |
38 | 4 | 3.35 | 15 | 15 | 15 |
40 | 2.5 | 2.31 | 15 | 15 | 15 |
40 | 3 | 2.74 | 15 | 15 | 15 |
40 | 3.5 | 3.15 | 15 | 15 | 15 |
40 | 4 | 3.55 | 15 | 15 | 15 |
42.4 | 2.5 | 2.46 | 15 | 15 | 15 |
42.4 | 3 | 2.91 | 15 | 15 | 15 |
42.4 | 3.5 | 3.36 | 15 | 15 | 15 |
42.4 | 4 | 3.79 | 15 | 15 | 15 |
48.3 | 2.5 | 2.82 | 14.6 | 15 | 15 |
48.3 | 3 | 3.35 | 15 | 15 | 15 |
48.3 | 3.5 | 3.87 | 15 | 15 | 15 |
48.3 | 4 | 4.37 | 15 | 15 | 15 |
51 | 2.5 | 2.99 | 13.8 | 15 | 15 |
ตารางที่ 2 ค่าเบี่ยงเบนของเส้นผ่านศูนย์กลางภายนอกและความหนาของผนังที่อนุญาต
หน่วย: มิลลิเมตร
เส้นผ่านศูนย์กลางภายนอกที่กำหนด D | อนุญาตการเบี่ยงเบนของเส้นผ่านศูนย์กลางภายนอก | ความเบี่ยงเบนที่อนุญาตของความหนาของผนัง |
D≤48.3 | ± 0.50 | ± 10% S |
48.3 <D≤273 | ± 1% D | |
พัฒนา> 273 | ± 0.75% D |
ตารางที่ 3 สมบัติเชิงกล
เกรด | แรงดึง N / m | ลดความแข็งแรงของผลผลิต / N / m | การยืดตัว A% ไม่น้อยกว่า | |
D ≤168.3 | D > 168.3 | |||
Q235A, Q235B | 375 | 235 | 15 | 20 |
Q295A, Q295B | 390 | 295 | 13 | 18 |
Q345A, Q345B | 470 | 345 | 13 | 18 |
หมายเหตุ: เวลาการทดสอบแรงดึงของอนุญาโตตุลาการขึ้นอยู่กับตัวอย่างตามยาว |
ตารางที่ 4 รายการตรวจสอบวิธีทดสอบและจำนวนตัวอย่างของท่อเหล็ก
NO | โครงการตรวจสอบ | วิธีการสุ่มตัวอย่างและวิธีทดสอบ | ปริมาณการสุ่มตัวอย่าง |
1 | องค์ประกอบทางเคมี | GB / T 20066, GB / T 223, GB / T 4336 | แต่ละเตา (กระป๋อง) |
2 | ทดสอบแรงดึง | GB / T 228, GB / T 2975 | หนึ่งชุดแต่ละชุด |
3 | ทดสอบแรงดึง | GB / T 241 | ทีละคน |
4 | การตรวจอัลตราโซนิก | GB / T18256 | ทีละคน |
5 | การตรวจจับข้อบกพร่อง Eddy ปัจจุบัน | GB / T 7735 | ทีละคน |
6 | ทดสอบการดัด | GB / T 244 | สองต่อชุด |
7 | การทดสอบความแบน | GB / T 246 | สี่แต่ละม้วน |
