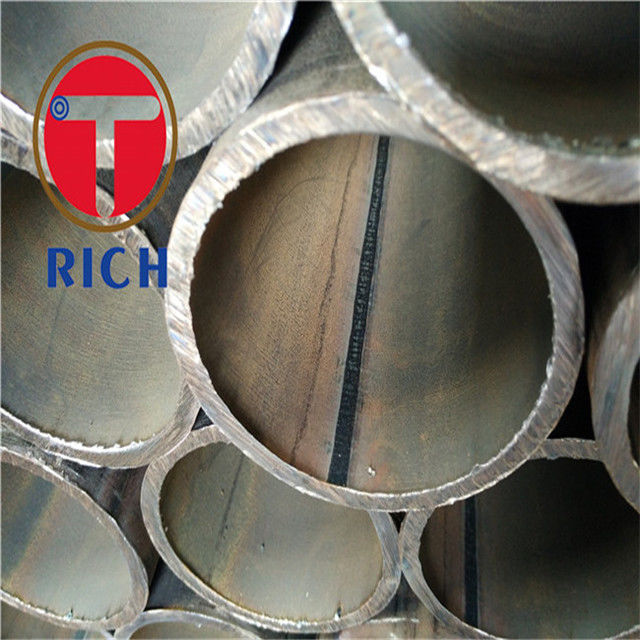

TORICH GB / T13793 10 # 15 # 20 # Q195 215A 235A รอยท่อเหล็กเรียบหยาบ
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
torich
การรับรอง:
ISO9001:2008,ISO14001:2008,TS16949,CE PED,TUV,APIABS,BV
เลขรุ่น:
GB / T13793
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
5 ตัน
ราคา:
500-1200 USD/ton
เงื่อนไขการจ่ายเงิน:
L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram
ความสามารถในการจําหน่าย:
20,000 ตัน / ปี
สรุปผลิตภัณฑ์
ชื่อสินค้า:TORICH GB/T13793 วัสดุ 10#15#20# Q195 215A 235A ท่อเหล็กที่มีการเชื่อมต่อความต้านทานไฟฟ้าด้านยาว มาตรฐาน:GB/T13793 ระยะขนาด:OD:5-711 มม.WT:0.5-50 มิลลิเมตรความยาว: 4-12 มม. หรือ ตามการใช้งานและการผลิตจริงของลูกค้า การใช้งาน:โครงสร้างโครงสร้าง การขนส่งของเหลว เกรดเหล็ก:10# 15# 20# Q195...
รายละเอียดสินค้า
เน้น:
welded steel pipe
,welding steel tubing
Name:
GB / T13793 ท่อเหล็ก 10 # 15 # ที่มีความต้านทานไฟฟ้าเชื่อมตามยาว
Technique:
HFRW
Surface:
ทาน้ำมัน
Delivery Condition:
รักษาความร้อน
Usage:
โครงสร้างการก่อสร้างการขนส่งของเหลว
Length:
4-12m
OD:
5-711mm
WT:
0.5-50 มม.
คําอธิบายสินค้า
ชื่อสินค้า:TORICH GB/T13793 วัสดุ 10#15#20# Q195 215A 235A ท่อเหล็กที่มีการเชื่อมต่อความต้านทานไฟฟ้าด้านยาว
มาตรฐาน:GB/T13793
ระยะขนาด:OD:5-711 มม.WT:0.5-50 มิลลิเมตรความยาว: 4-12 มม. หรือ ตามการใช้งานและการผลิตจริงของลูกค้า
การใช้งาน:โครงสร้างโครงสร้าง การขนส่งของเหลว
เกรดเหล็ก:10# 15# 20# Q195/Q235/Q345/Q390/Q420
เทคโนโลย:HFRW
ลักษณะ:
สัมมาตรภาพดี
คุณภาพพื้นที่ที่ดี
ความอดทนดีต่อ OD และ ID
ความแม่นยําสูง
คุณภาพคง
ความเนียนเนียน
การประกันคุณภาพ
ตารางที่ 1 ความอนุญาตของกว้างภายนอกหน่วย: มม
| กว้างนอก ((D) | อัตราการเคลื่อนไหวทั่วไป ((PD.A)a | ความแม่นยําสูง ((PD.B) | ความแม่นยําสูง (PD.C) |
| 5-20 | ± 030 | ± 015 | ± 005 |
| >20-35 | ± 040 | ± 020 | ± 010 |
| > 35-50 | ± 050 | ± 025 | ± 015 |
| >50-80 | ± 1%D | ± 035 | ± 025 |
| > 80-114.3 | ± 060 | ± 040 | |
| > 114.3-1683 | ± 070 | ± 050 | |
| > 168.3-2191 | ± 080 | ± 060 | |
| > 219.1-711 | ± 0.75%D | ± 0.5%D | |
| aไม่ใช้สําหรับท่อเหล็กสําหรับม้วนของสายพานขนส่งสายพาน | |||
ตารางที่ 2 ความอนุญาตของความหนาของผนังหน่วย: มม
| ความหนาของผนัง ((t) | อัตราการเคลื่อนไหวทั่วไป ((PD.A)a | ความแม่นยําสูง ((PD.B) | ความแม่นยําสูง (PD.C) | ความหนาของผนังไม่เท่ากันb |
| 0.50-0.70 | ± 010 | ± 004 | ± 003 | ≤ 7.5%t |
| > 0.70-10 | ± 005 | ± 004 | ||
| > 1.0-15 | ± 006 | ± 005 | ||
| > 1.5-25 | ± 10% t | ± 012 | ± 006 | |
| >2.5-3.5 | ± 016 | ± 010 | ||
| >3.5-4.5 | ± 022 | ± 018 | ||
| >4.5-55 | ± 026 | ± 021 | ||
| > 55 | ± 7.5%t | ±5.0%t | ||
| aไม่ใช้สําหรับท่อเหล็กสําหรับม้วนของสายพานขนส่งสายพาน bไม่ใช้กับท่อเหล็กแบบ General Precision ความหนาผนังที่ไม่เท่ากัน หมายถึงความแตกต่างระหว่างค่าสูงสุดและต่ําสุดของความหนาผนังที่วัดในส่วนตัดข้ามเดียวกัน | ||||
ตารางที่ 3 การบิดของท่อเหล็ก
| กว้างภายนอก ((D) / มม | การบิด/ ((mm/m) ไม่เกิน | ||
| อัตราการเคลื่อนไหวทั่วไป ((PD.A) | ความแม่นยําสูง ((PD.B) | ความแม่นยําสูง (PD.C) | |
| >16 | 1.5 | 1.0 | 0.5 |
ตารางที่ 4 ความสูงของกระดูกในหน่วย: มม
| การเคลื่อนไหวทั่วไป | ความแม่นยําสูงขึ้น | ความแม่นยําสูง |
| +050 - 020 | +050 - 005 | +020 - 005 |
ตารางที่ 5 คออฟเฟกชั่นน้ําหนักของท่อเหล็กกระปุก
| ความหนาของผนัง t/mm | 1.2 | .14 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| ตัวประกอบ c | A | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| ตัวประกอบ c | B | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| ตัวประกอบ c | C | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| ความหนาของผนัง t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| ตัวประกอบ c | A | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| ตัวประกอบ c | B | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| ตัวประกอบ c | C | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| ความหนาของผนัง t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| ตัวประกอบ c | A | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| ตัวประกอบ c | B | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| ตัวประกอบ c | C | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 | ||
ตารางที่ 6 คุณสมบัติทางกล
| เกรดเหล็ก | ความแข็งแรงที่ต่ํากว่า Re1./MPa | ความแข็งแรงในการดึง Rm/MPa | ความยาว A/% | |
| D≤ 168.3 มม.
| D> 168.3 มม. | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195b | 195 | 315 | 15 | 20 |
| Q215A,Q215B | 215 | 335 | ||
| Q235A,Q235B,Q235C | 235 | 370 | ||
| Q275A,Q275B,Q275C | 275 | 410 | 13 | 18 |
| Q345A,Q345B,Q345C | 345 | 470 | ||
| Q390A,Q390B,Q390C | 390 | 490 | 19 | |
| Q420A,Q420B,Q420C | 420 | 520 | 19 | |
| Q460C,Q460D | 460 | 550 | 17 | |
ตารางที่ 7 น้ําหนักของชั้นเหล็กกระดาษหมักร้อน
| ประเภทน้ําหนักของชั้นเหล็กกระดาษ | ความต้องการ | น้ําหนักรวมของผิวผิวภายในและภายนอกของผิวสีมะกรูดต่อหน่วยพื้นที่ /(g/m2) ไม่น้อยกว่า |
| A | ด้านในและด้านนอก | 500 |
| B | ด้านในและด้านนอก | 400 |
| C | ด้านในและด้านนอก | 300 |
ตารางที่ 8 วัตถุการทดสอบและการเก็บตัวอย่างสําหรับท่อเหล็ก
| จํานวน | วัตถุทดสอบ | ความถี่ของการทดสอบ | จํานวนตัวอย่าง |
| 1 | การวิเคราะห์การละลาย | 1/เตาอบ | 1 |
| 2 | การวิเคราะห์ผลิตภัณฑ์เสร็จ | 1/เตาอบ | 1 |
| 3 | การทดสอบความยืด | 1/ชุด | 1 |
| 4 | การทดสอบความยืดหยุ่นของผสม | 1/ชุด | 1 |
| 5 | การทดสอบแรงกระแทก | 1/ชุด | 2 กลุ่มในเวลา, 3 ตัวอย่างในกลุ่ม |
| 6 | การทดสอบการผ่อนคลาย | 1/ชุด | ตัวอย่าง 1 ตัวบน 2 ท่อในแต่ละชุด |
| 7 | การทดสอบการบิด | 1/ชุด | ตัวอย่าง 1 ตัวบน 2 ท่อในแต่ละชุด |
| 8 | การทดสอบไฟ | 1/ชุด | ตัวอย่าง 1 ตัวบน 2 ท่อในแต่ละชุด |
| 9 | การทดสอบแบบไฮดรอลิก | ทั้งหมด | ทั้งหมด |
| 10 | การทดสอบ Ultrasonic | ทั้งหมด | ทั้งหมด |
| 11 | การทดสอบกระแสไฟฟ้า Eddy | ทั้งหมด | ทั้งหมด |
| 12 | การทดสอบความเหมือนกันชั้นเหล็กกระดาษ | 1/ชุด | 1/ชุด |
| 13 | การกําหนดน้ําหนักเหล็กกระดาษ | 1/ชุด | 1/ชุด |
| 14 | การทดสอบการติดตามชั้นเหล็กกระดาษ | 1/ชุด | 1/ชุด |
