| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TORICH |
| ได้รับการรับรอง: | ISO9001:2008,ISO14001:2008 |
| หมายเลขรุ่น: | GB / T12771 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ตัน |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | ในการบรรจุสมุทร |
| เวลาการส่งมอบ: | 30-35 วันทำงาน |
| เงื่อนไขการชำระเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram |
| สามารถในการผลิต: | 50,000 ตันต่อปี |
| วัสดุ: | สแตนเลส 201/304/316 | เกรด: | S30210 S30408 S30403 S31008 |
|---|---|---|---|
| พื้นผิว: | ดอง | เทคนิค: | การเชื่อมอาร์ค |
| OD: | 3-500mm | WT: | 0.5-50 มม. |
| แสงสูง: | stainless tube steel,ท่อสแตนเลสขนาดใหญ่ |
||
ชื่อผลิตภัณฑ์:

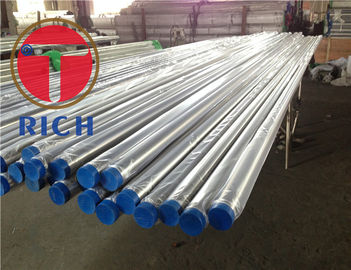

GB / T12771 12Cr18Ni9 06Cr18Ni11Ti ท่อสแตนเลสเชื่อมสำหรับการจัดส่งของเหลว
มาตรฐาน: ขนาดช่วง:
GB / T12771 OD: 5-500 มม. WT: 0.5-50 มม. ความยาว: 3-9 ม. ซึ่ง เป็น ไปตามการใช้งานจริงและการผลิตของลูกค้า
แอพลิเคชัน: สำหรับการจัดส่งของเหลว
เกรดเหล็ก: 304/316/321/347/444

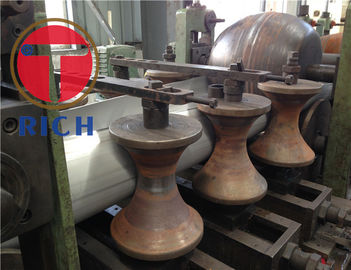

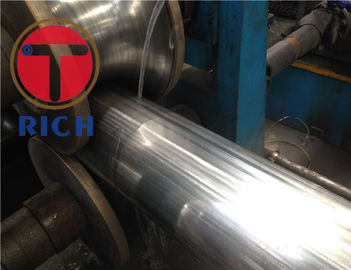

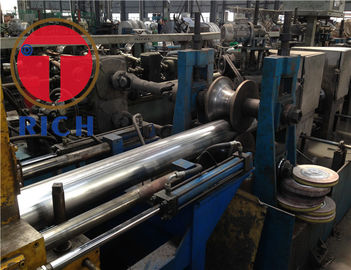

เทคโนโลยี: การ เชื่อมอาร์ค
ลักษณะ:
ศูนย์กลางที่ดี
คุณภาพผิวที่ดี
ค่า OD และ ID ที่ดี
ความแม่นยำสูง
คุณภาพมีเสถียรภาพ
สมูทหยาบ
การรับรองคุณภาพ TORICH
ตารางที่ 1 ค่าเผื่อของ OD
| การจัดหมวดหมู่ | D | ความอดทนที่อนุญาต | |
| B | |||
| H | ทุกมิติ | ± 0.5% หรือ± 0.20 | ± 0.75% หรือ± 0.30 |
| T | <40 | ± 0.20 | ± 0.30 |
| ≥40 ~ <65 | ± 0.30 | ± 0.40 | |
| ≥65 ~ <90 | ± 0.40 | ± 0.50 | |
| ≥90 ~ <168.3 | ± 0.80 | ± 1.00 | |
| ≥168.3 ~ <325 | ± 0.75% D | ± 1% D | |
| ≥325 ~ <610 | ± 0.6% D | ± 1% D | |
| ≥610 | ± 0.6% D | ± 0.7% D หรือ± 10 | |
ห้องน้ำ SP | <40 | ± 0.15 | ± 0.20 |
| ≥40 ~ <60 | ± 0.20 | ± 0.30 | |
| ≥60 ~ <100 | ± 0.30 | ± 0.40 | |
| ≥100 ~ <200 | ± 0.4% D | ± 0.5% D | |
| ≥200 | ± 0.5% D | ± 0.75% D | |
ตารางที่ 2 ค่าเผื่อของ WT
| เล็กน้อย WT | ความอดทนที่อนุญาต |
| ≤0.5 | ± 0..10 |
| > 0.5 ~ 1.0 | ± 0.15 |
| > 1.0 ~ 2.0 | ± 0.20 |
| > 2.0 ~ <4.0 | ± 0.30 |
| ≥4.0 | ± 10% S |
ตารางที่ 3 องศาดัด
| ออกเส้นผ่าศูนย์กลาง / มม | ดัดองศา / (mm / m) |
| ≤108 | ≤1.5 |
| > 108 ~ 325 | ≤2.0 |
| > 325 | ≤2.5 |
ตารางที่ 4 ความหนาแน่นของเหล็กและการคำนวณน้ำหนักเชิงทฤษฎี
| เลขที่ | เกรดเหล็ก | ความหนาแน่น / (kg / dm 3 ) | สูตรหลังการแปลง |
| 1 | 12Cr18Ni9 | 7.93 | W = 0.02491S (DS) |
| 2 | 06Cr19Ni10 | ||
| 3 | 022Cr19Ni10 | 7.90 | W = 0.02482S (DS) |
| 4 | 06Cr18Ni11Ti | 8.03 | W = 0.02507S (DS) |
| 5 | 06Cr25Ni20 | 7.98 | W = 0.02507S (DS) |
| 6 | 06Cr17Ni12Mo2 | 8.00 | W = 0.02513S (DS) |
| 7 | 022Cr17Ni12Mo2 | ||
| 8 | 06Cr18Ni11Nb | 8.03 | W = 0.02523 (DS) |
| 9 | 022Cr18Ti | 7.70 | W = 0.02419 (DS) |
| 10 | 022Cr18Ti | 7.75 | W = 0.02435S (DS) |
| 11 | 06Cr13Al | ||
| 12 | 022Cr19Mo2NbTi | ||
| 13 | 022Cr12Ni | ||
| 14 | 06Cr13 |
ตารางที่ 5 เกรดเหล็กและส่วนประกอบทางเคมี (การวิเคราะห์การหลอม)
| เลขที่ | ชนิด | รหัสดิจิตอลรวม | เกรด | ส่วนประกอบทางเคมี (ส่วนคุณภาพ) /% | |||||||||
| C | ศรี | Mn | P | S | Ni | Cr | Mo | ยังไม่มีข้อความ | คนอื่น ๆ | ||||
| 1 | austenite | S30210 | 12Cr18Ni9 | ≤0.15 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8 ~ 10 | 17 ~ 19 | - | ≤0.10 | - |
| 2 | S30408 | 06Cr19Ni10 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8 ~ 11 | 18 ~ 20 | - | - | - | |
| 3 | S30403 | 022Cr19Ni10 | ≤0.030 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8 ~ 12 | 18 ~ 20 | - | - | - | |
| 4 | S31008 | 06Cr25Ni20 | ≤0.08 | ≤1.50 | ≤2.00 | ≤0.040 | ≤0.030 | 19 ~ 22 | 24 ~ 26 | - | - | - | |
| 5 | S31608 | 06Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 10 ~ 14 | 16 ~ 18 | 2 ~ 3 | - | - | |
| 6 | S31603 | 022Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 10 ~ 14 | 16 ~ 18 | 2 ~ 3 | - | - | |
| 7 | S32168 | 06Cr18Ni11Ti | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 9 ~ 12 | 17 ~ 19 | - | - | Ti5 × C ~ 0.70 | |
| 8 | S34778 | 06Cr18Ni11Nb | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 9 ~ 12 | 17 ~ 19 | - | - | Nb10 × C ~ 1.10 | |
| 9 | เฟอร์ไรท์ | S11863 | 022Cr18Ti | ≤0.03 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0.60) | 16 ~ 19 | - | - | Ti หรือ Nb 0.1 ~ 1 |
| 10 | S11972 | 019Cr19Mo2NbTi | ≤0.025 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | 1.00 | 17.5 ~ 19.50 | 1.75 ~ 2.50 | ≤0.035 | (Ti + NB) [0.2 + 4 (C + N)] ~ 0.8 | |
| 11 | S11348 | 06Cr13Al | ≤0.08 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0.60) | 11.50 ~ 14.50 | - | - | อัล: 0.1 ~ 0.3 | |
| 12 | S11163 | 022Cr11Ti | ≤0.03 | ≤0.75 | ≤1 | ≤0.04 | ≤0.02 | (0.60) | 10.5 ~ 11.7 | - | ≤0.03 | Ti≥8 (C + N) Ti0.15 ~ 0.5, Nb0.1 | |
| 13 | S11213 | 022Cr12Ni | ≤0.03 | ≤0.75 | ≤1.5 | ≤0.04 | 0.015 | 0.3 ~ 1 | 10.5 ~ 12.5 | - | ≤0.03 | ||
| 14 | martensitic | S41008 | 06Cr13 | ≤0.08 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0.60) | 11.5 ~ 13.5 | - | - | - |
ตารางที่ 6 ระบบบำบัดความร้อนของท่อเหล็ก
| จำนวน | ชนิด | ยี่ห้อใหม่ | ยี่ห้อเก่า | ระบบบำบัดความร้อนที่แนะนำ | |
| 1 | austenite | 12Cr18Ni9 | 1Cr18Ni9 | การแก้ปัญหาการรักษา | 1010 ℃ ~ 1150 ℃ ระบายความร้อนอย่างรวดเร็ว |
| 2 | 06Cr19Ni10 | 0Cr18Ni9 | 1010 ℃ ~ 1150 ℃ ระบายความร้อนอย่างรวดเร็ว | ||
| 3 | 022Cr19Ni10 | 00Cr19Ni10 | 1010 ℃ ~ 1150 ℃ ระบายความร้อนอย่างรวดเร็ว | ||
| 4 | 06Cr25Ni20 | 0Cr25Ni20 | 1030 ℃ ~ 1180 ℃ ระบายความร้อนอย่างรวดเร็ว | ||
| 5 | 06Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃ ระบายความร้อนอย่างรวดเร็ว | ||
| 6 | 022Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | 1010 ℃ ~ 1150 ℃ ระบายความร้อนอย่างรวดเร็ว | ||
| 7 | 06Cr18Ni11Ti | 0Cr18Ni10Ti | 920 ℃ ~ 1150 ℃ ระบายความร้อนอย่างรวดเร็ว | ||
| 8 | 06Cr18Ni11Nb | 0Cr18Ni11Nb | 980 ℃ ~ 1150 ℃ ระบายความร้อนอย่างรวดเร็ว | ||
| 9 | เฟอริติก | 022Cr18Ti | 00Cr17 | การรักษาหลอม | 780 ℃ ~ 950 ℃การระบายความร้อนอย่างรวดเร็วหรือการระบายความร้อนช้า |
| 10 | 019Cr19Mo2NbTi | 00Cr18Mo2 | 800 ℃ ~ 1050 ℃ ระบายความร้อนอย่างรวดเร็ว | ||
| 11 | 06Cr13Al | 0Cr13Al | 780 ℃ ~ 830 ℃การระบายความร้อนอย่างรวดเร็วหรือการระบายความร้อนช้า | ||
| 12 | 022Cr11Ti | - | 830 ℃ ~ 950 ℃ ระบายความร้อนอย่างรวดเร็ว | ||
| 13 | 022Cr12Ni | - | 830 ℃ ~ 950 ℃ ระบายความร้อนอย่างรวดเร็ว | ||
| 14 | martensitic | 06Cr13 | 0Cr13 | 750 ℃การระบายความร้อนอย่างรวดเร็วหรือ 800 ℃ ~ 900 ℃การระบายความร้อนช้า | |
| ด้านอุปสงค์กำหนดว่าระบบบำบัดความร้อนคงที่คือ 850 C ~ 930 C การระบายความร้อนอย่างรวดเร็วเมื่อการรักษาความร้อนจะต้องมีเสถียรภาพหลังจากการรักษาความร้อนแก้ปัญหา | |||||
ตารางที่ 7 คุณสมบัติทางกลของท่อเหล็ก
| จำนวน | ยี่ห้อใหม่ | แบรนด์ Ola | ความแข็งแรงของส่วนต่อขยายที่ไม่ได้สัดส่วน MPa | ความต้านทานแรงดึง
MPa | การยืดตัวหลังการแตกหัก A / % | |
| เงื่อนไขการรักษาความร้อน | สภาพการรักษาที่ไม่ใช่ความร้อน | |||||
| ไม่น้อยกว่า | ||||||
| 1 | 12Cr18Ni9 | 1Cr18Ni9 | 210 | 520 | 32 | 25 |
| 2 | 06Cr19Ni10 | 0Cr18Ni9 | 210 | 520 | ||
| 3 | 022Cr19Ni10 | 00Cr19Ni10 | 180 | 480 | ||
| 4 | 06Cr25Ni20 | 0Cr25Ni20 | 210 | 520 | ||
| 5 | 06Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 210 | 520 | ||
| 6 | 022Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | 180 | 480 | ||
| 7 | 06Cr18Ni11Ti | 0Cr18Ni10Ti | 210 | 520 | ||
| 8 | 06Cr18Ni11Nb | 0Cr18Ni11Nb | 210 | 520 | ||
| 9 | 022Cr18Ti | 00Cr17 | 180 | 360 | 20 | - |
| 10 | 019Cr19Mo2NbTi | 00Cr18Mo2 | 240 | 410 | ||
| 11 | 06Cr13Al | 0Cr13Al | 177 | 410 | ||
| 12 | 022Cr11Ti | - | 275 | 400 | 18 | - |
| 13 | 022Cr12Ni | - | 275 | 400 | 18 | - |
| 14 | 06Cr13 | 0Cr13 | 210 | 410 | 20 | - |
ตารางที่ 8 วิธีการสุ่มตัวอย่างและทดสอบการตรวจสอบท่อเหล็ก
| จำนวน | รายการตรวจสอบ | จำนวนตัวอย่าง | วิธีการเก็บตัวอย่าง | วิธีทดสอบ |
| 1 | องค์ประกอบทางเคมี | 1 ตัวอย่างต่อเตา | GB / T 20066 | GB / T 223, GB / T 11170, GB / T 20123, GB / T 20124 |
| 2 | การทดสอบแรงดึง | 1 ตัวอย่างต่อชุดบนท่อเหล็กสองท่อ | GB / T 2975 | GB / T 228 |
| 3 | ทดสอบความดันไฮดรอลิก | ทีละคน | __ | GB / T 241 |
| 4 | การทดสอบ Eddy ปัจจุบัน | ทีละคน | __ | GB / T 7735 |
| 5 | การทดสอบการทำให้แบน | 1 ตัวอย่างต่อชุดใน 1 ท่อเหล็ก | GB / T 246 | GB / T 246 |
| 6 | การทดสอบการดัดตามขวางของแนวเชื่อม | 1 ตัวอย่างต่อชุดใน 1 ท่อเหล็ก | GB / T 232 | GB / T 232 |
| 7 | การกัดกร่อน Intercryctalline | 1 ตัวอย่างต่อชุดใน 1 ท่อเหล็ก | GB / T 4334.5 | GB / T 4334.5 |
| 8 | การทดสอบด้วยรังสี | 6.6 ท่อเหล็ก | __ | GB / T 3323 |
| 9 | การทดสอบหน้าแปลน | 1 ตัวอย่างต่อชุดใน 1 ท่อเหล็ก | GB / T 245 | GB / T 245 |
| 10 | ขนาดเม็ดออสเทนไนท์ | 1 ตัวอย่างต่อชุดใน 1 ท่อเหล็ก | GB / T 6394 | GB / T 6394 |
| 11 | การทดสอบแรงกระแทกสำหรับรอยเชื่อม | ข้อตกลง | GB / T 2650 | GB / T 2650 |
/
/
