สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
TORICH
ได้รับการรับรอง:
ISO9001:2008,ISO14001:2008
หมายเลขรุ่น:
GB / T12770

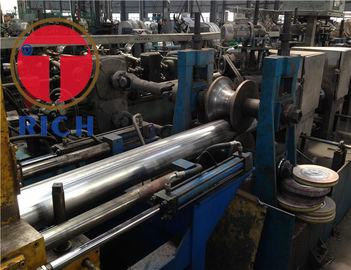

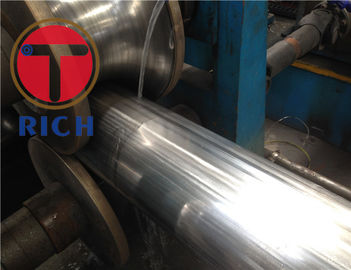

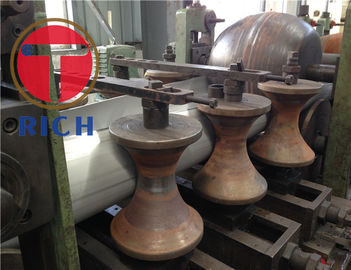

ชื่อสินค้า: GB/T12770 วัสดุ 12Cr18Ni9 019Cr19Mo2NbTi ท่อเหล็กดัดเหล็กดัดเหล็กสําหรับโครงสร้างเครื่องกล
Sระยะ ize: ออเดอร์: 3-500 มิลลิเมตร WT:0.5-50mm L:2000-12000mmตามการใช้งานและการผลิตจริงของลูกค้า
การใช้งาน:สําหรับโครงสร้างเครื่องจักรกล
ประเภทเหล็ก: 12Cr18Ni9,06Cr19Ni10,022Cr19Ni10,06Cr25Ni20,022Cr22Ni5Mo3N,019Cr19Mo2NbTi,06Cr13Al
ลักษณะ:
สัมมาตรภาพดี
คุณภาพพื้นที่ที่ดี
ความอดทนดีต่อ OD และ ID
ความแม่นยําสูง
คุณภาพคง
ความเนียนเนียน
การประกันคุณภาพ
ตาราง 1 ความอดทนของ OD
| การจัดหมวดหมู่ | OD นามinali | ความอดทนที่ถูกอนุญาต | ||
| PC | PB | PA | ||
| H T | < 25 | ± 020 | ± 015 | ± 010 |
| ≥25 ~ <40 | ± 030 | ± 025 | ± 020 | |
| ≥40~<63 | ± 050 | ± 030 | ± 025 | |
| ≥ 63 ~ < 90 | ± 060 | ± 050 | ± 040 | |
| ≥90 ~ <159 | ± 080 | ± 065 | ± 050 | |
| ≥159 ~<300 | ± 0.8%D | ± 0.7%D | ± 0.5%D | |
| ≥300~<610 | ± 0.1%D | ± 0.8%D | ± 0.6%D | |
| ≥10 | โปรต็อกอล | โปรต็อกอล | โปรต็อกอล | |
| ห้องน้ํา SP | < 25 | ± 015 | ± 012 | ± 010 |
| ≥25 ~ <40 | ± 020 | ± 015 | ± 013 | |
| ≥40 ~ <50 | ± 020 | ± 018 | ± 015 | |
| ≥50~<60 | ± 025 | ± 020 | ± 018 | |
| ≥ 60 ~ < 90 | ± 030 | ± 028 | ± 025 | |
| ≥90~<100 | ± 040 | ± 035 | ± 030 | |
| ≥100 ~ <200 | ± 0.5%D | ± 0.4%D | โปรต็อกอล | |
| ≥ 200 | โปรต็อกอล | โปรต็อกอล | โปรต็อกอล | |
ตารางที่ 2 ความอดทนของ WT
| WT ชื่อ | ความอดทนที่ถูกอนุญาต |
| <0.5 | ±0..10 |
| ≥0.5 ~ 10 | ± 015 |
| > 1.0 ~ 20 | ± 020 |
| >2.0~<40 | ± 030 |
| ≥40 | ± 10%S |
ตารางที่ 3 อัตราการบิด
| ความหนาของผนังชื่อ / มม | ระดับการบิด/(mm/m) |
| ≤108 | ≤ 1.0 |
| > 108 ~ 325 | ≤ 1.5 |
| >325 | ≤ 25 |
ตารางที่ 4 ความหนาแน่นของเหล็กและการคํานวณน้ําหนักทฤษฎี
| ไม่ ไม่ | เกรดเหล็ก | ความหนาแน่น/(kg/dm3) | สูตรหลังการแปลง |
| 1 | 12Cr18Ni9 | 7.93 | W=0.02491S(D-S) |
| 2 | 06Cr19Ni10 | ||
| 3 | 022Cr19Ni10 | 7.90 | W=0.02482S(D-S) |
| 4 | 06Cr25Ni20 | 7.98 | W=0.02507S ((D-S) |
| 5 | 06Cr17Ni12Mo2 | 8.00 | W=0.02513S(D-S) |
| 6 | 022Cr17Ni12Mo2 | ||
| 7 | 06Cr18Ni11Ti | 8.03 | W=0.02523S(D-S) |
| 8 | 06Cr18Ni11Nb | ||
| 9 | 022Cr22Ni5Mo3N | 7.80 | W=0.02450S ((D-S) |
| 10 | 022Cr23Ni5Mo3N | ||
| 11 | 022Cr25Ni7Mo4N | ||
| 12 | 022Cr18Ti | 7.70 | W=0.02491S(D-S) |
| 13 | 019Cr19Mo2NbTi | 7.75 | W=0.02435S(D-S) |
| 14 | 06Cr13Al | ||
| 15 | 022Cr11Ti | ||
| 16 | 022Cr12Ni | ||
| 17 | 06Cr13 |
ตารางที่ 5 เกรดเหล็กและองค์ประกอบทางเคมี
| ไม่ ไม่ | ประเภท | รหัสดิจิตอล | เกรด | ส่วนประกอบเคมี (ส่วนประกอบคุณภาพ) /% | |||||||||
| C | ใช่ | Mn | P | S | นี | Cr | โม | N | อื่นๆ | ||||
| 1 | ออสเทนไท | S30210 | 12Cr18Ni9 | ≤0.15 | ≤0.75 | ≤ 200 | ≤0.040 | ≤0.030 | 8 ~ 10 | 17 ~ 19 | - | ≤0.10 | - |
| 2 | S30408 | 06Cr19Ni10 | ≤0.08 | ≤0.75 | ≤ 200 | ≤0.040 | ≤0.030 | 8 ~ 11 | 18 ~ 20 | - | - | - | |
| 3 | S30403 | 022Cr19Ni10 | ≤0.030 | ≤0.75 | ≤ 200 | ≤0.040 | ≤0.030 | 8 ~ 12 | 18 ~ 20 | - | - | - | |
| 4 | S31008 | 06Cr25Ni20 | ≤0.08 | ≤ 1.50 | ≤ 200 | ≤0.040 | ≤0.030 | 19 ~ 22 | 24 ~ 26 | - | - | - | |
| 5 | S31608 | 06Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤ 200 | ≤0.040 | ≤0.030 | 10 ~ 14 | 16 ~ 18 | 2 ~ 3 | - | - | |
| 6 | S31603 | 022Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤ 200 | ≤0.040 | ≤0.030 | 10 ~ 14 | 16 ~ 18 | 2 ~ 3 | - | - | |
| 7 | S32168 | 06Cr18Ni11Ti | ≤0.08 | ≤0.75 | ≤ 200 | ≤0.040 | ≤0.030 | 9 ~ 12 | 17 ~ 19 | - | - | Ti15C ~ 0.70 | |
| 8 | S34778 | 06Cr18Ni11Nb | ≤0.08 | ≤0.75 | ≤ 200 | ≤0.040 | ≤0.030 | 9 ~ 12 | 17 ~ 19 | - | - | Nb110C ~ 1010 | |
| 9 | โรคสองขั้ว | S22253 | 022Cr22Ni5Mo3N | ≤0.030 | ≤ 1.00 | ≤ 200 | ≤0.030 | ≤0.020 | 4.5~65 | 21 ~ 23 | 2.5~35 | 00.08 ~ 0.20 | |
| 10 | S22053 | 022Cr23Ni5Mo3N | ≤0.030 | ≤ 1.00 | ≤ 200 | ≤0.030 | ≤0.020 | 4.5~65 | 22 ~ 23 | 3~35 | 0.14 ~ 0.20 | ||
| 11 | S25073 | 022Cr25Ni7Mo4N | ≤0.030 | ≤0.80 | ≤ 1.20 | ≤0.035 | ≤0.020 | 6 ~ 8 | 24 ~ 26 | 3 ~ 5 | 0.24 ~ 0.32 | Cu≤0.50 | |
| 12 | เฟริท | S11863 | 022Cr18Ti | ≤0.03 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.03 | (0.60) | 16 ~ 19 | - | - | Ti หรือ Nb:0.1~1 |
| 13 | S11972 | 019Cr19Mo2NbTi | ≤0.025 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.03 | 1.00 | 17.5~1950 | 1.75~250 | ≤0.035 | (Ti+Nb): [0.2+4(C+N) ]~08 | |
| 14 | S11348 | 06Cr13Al | ≤0.08 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.03 | (0.60) | 11.50~1450 | - | - | อัล:0.1~0.3 | |
| 15 | S11163 | 022Cr11Ti | ≤0.03 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.02 | (0.60) | 10.50~1170 | - | ≤0.030 | Ti≥8 ((C+N),Ti:0.15 ~ 0.50,Nb≤0.10 | |
| 16 | S11213 | 022Cr12Ni | ≤0.03 | ≤0.75 | ≤ 1.5 | ≤0.04 | ≤0.015 | 00.3~1.00 | 10.50 ~ 1250 | - | ≤0.030 | ||
| 17 | มาร์เทนซิท | S41008 | 06Cr13 | ≤0.08 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.03 | (0.60) | 11.50~1350 | - | - | - |
| หมายเหตุ:จํานวนในกั้นเป็นจํานวนสูงสุดที่อนุญาตให้เพิ่ม องค์ประกอบเคมีของบางเกรดแตกต่างจาก GB / T20878. | |||||||||||||
ตารางที่ 6 ระบบการรักษาความร้อนที่แนะนําของท่อเหล็ก
| ไม่ ไม่ | ประเภท | เกรดเหล็ก | ระบบการรักษาความร้อนที่แนะนํา |
| 1 | ออสเทนไท | 12Cr18Ni9 | 1010°C~1150°C การเย็นด้วยน้ําหรือวิธีการเย็นเร็วอื่นๆ |
| 2 | 06Cr19Ni10 | 1010°C~1150°C การเย็นด้วยน้ําหรือวิธีการเย็นเร็วอื่นๆ | |
| 3 | 022Cr19Ni10 | 1010°C~1150°C การเย็นด้วยน้ําหรือวิธีการเย็นเร็วอื่นๆ | |
| 4 | 06Cr25Ni20 | 1030°C~1180°C การทําความเย็นด้วยน้ํา หรือวิธีทําความเย็นอย่างรวดเร็วอื่นๆ | |
| 5 | 06Cr17Ni12Mo2 | 1010°C~1150°C การเย็นด้วยน้ําหรือวิธีการเย็นเร็วอื่นๆ | |
| 6 | 022Cr17Ni12Mo2 | 1010°C~1150°C การเย็นด้วยน้ําหรือวิธีการเย็นเร็วอื่นๆ | |
| 7 | 06Cr18Ni11Ti | 920°C~1150°C การทําความเย็นด้วยน้ําหรือวิธีทําความเย็นอย่างรวดเร็วอื่นๆ | |
| 8 | 06Cr18Ni11Nb | 980°C~1150°C การทําความเย็นด้วยน้ําหรือวิธีการทําความเย็นอย่างรวดเร็วอื่นๆ | |
| 9 | เหล็กสองเฟส | 022Cr22Ni5Mo3N | 1020°C~1100°C,น้ําเย็น |
| 10 | 022Cr23Ni5Mo3N | 1020°C~1100°C,น้ําเย็น | |
| 11 | 022Cr25Ni7Mo4N | 1025°C~1125°C,น้ําเย็น | |
| 12 | โลหะ | 022Cr18Ti | 780°C~950°C การเย็นเร็วหรือเย็นช้า |
| 13 | 019Cr19Mo2NbTi | 800 °C ~ 1050 °C การเย็นเร็ว | |
| 14 | 06Cr13Al | 780°C~830°C,เย็นเร็วหรือเย็นช้า | |
| 15 | 022Cr11Ti | 800°C~900°C,เย็นเร็วหรือเย็นช้า | |
| 16 | 022Cr12Ni | 700°C~820°C,เย็นเร็วหรือเย็นช้า | |
| 17 | มาร์เทนไซต์ | 06Cr13 | 750 °C,ความเย็นเร็ว; 800 °C ~ 900 °C,ความเย็นช้า |
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
ส่งข้อสอบของคุณตรงมาหาเรา
