| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Torich |
| ได้รับการรับรอง: | ISO 9001-2008 ISO14001 TS16949 DNV |
| หมายเลขรุ่น: | GB28884 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ตัน |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | ในการรวมกลุ่มที่มีการบรรจุสมุทร |
| เวลาการส่งมอบ: | 30-45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram |
| สามารถในการผลิต: | 60000 ตันต่อปี |
| ชื่อสินค้า: | GB28884 ท่อเหล็กไร้รอยต่อ 300-3000L สำหรับถังแก๊สขนาดใหญ่ | ชนิด: | ท่อเหล็กไร้รอยต่อ |
|---|---|---|---|
| วัสดุ: | 30CrMoE 42CrMoE | พื้นผิว: | ทาน้ำมัน |
| การใช้งาน: | ถังแก๊สขนาดใหญ่ | มีรูป: | ทรงกลม |
| เทคนิคการผลิต: | แผ่นรีดร้อน | ความยาว: | 4-12m |
| OD: | 80-1200mm | WT: | 4-100mm |
| แสงสูง: | ท่อเหล็กไร้รอยต่อ,ท่อเหล็กคาร์บอนไม่มีรอยต่อ |
||
GB28884 ท่อเหล็กไร้รอยต่อ 300-3000L สำหรับถังแก๊สขนาดใหญ่
ใบสมัคร :
ผลิตถังแก๊สขนาด 300L ~ 3000L
ขนาด :
ความยาว: 4-12m
OD: 80-1200mm
WT: 4-100mm
วิธีการกลั่นเหล็ก :
เหล็กจะถูกประมวลผลโดยอาร์คอาร์คไฟฟ้าและการกลั่นนอกการปรับสภาพด้วยความร้อนและสูญญากาศหรือการปรับสภาพด้วยเครื่องแปลงออกซิเจนภายนอกเตา
วิธีการผลิตท่อเหล็ก :
ท่อเหล็กในสถานะรีดร้อน (ขยายใหญ่), ดึงเย็นหรือดึงเย็นหลังจากการจัดส่งการรักษาความร้อนของรัฐ
คุณภาพพื้นผิว :
ไม่มีรอยแตกการพับการแยกและรอยแผลเป็นบนผิวด้านในและด้านนอก

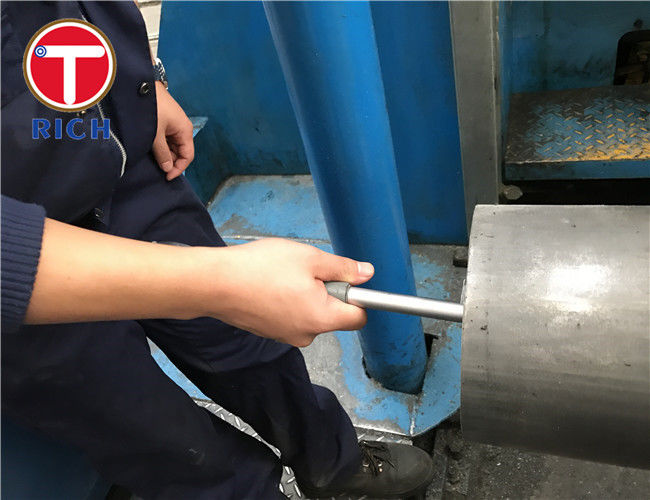

รายการทดสอบ :
ทดสอบแรงดึง
ทดสอบความแข็ง
การทดสอบแรงกระแทก
การทดสอบแบบไม่มีอโลหะ
การทดสอบขนาดเกรน
การตรวจจับข้อบกพร่องล้ำเสียง
ส่วนประกอบเหล็กและเคมี
| เลขที่ | เกรด | กลุ่ม | องค์ประกอบทางเคมี,% | ||||||||
| C | ศรี | Mn | P | S | Cr | Mo | Ni | ลูกบาศ์ก | |||
| 1 | 30CrMoE | 1 ก | 0.25 ~ 0.35 | 0.15 ~ 0.35 | 0.40 ~ 0.90 | ≤0.020 | ≤0.010 | 0.80 ~ 1.10 | 0.15 ~ 0.25 | ≤0.30 | ≤0.20 |
| 2 | 2 | 0.26 ~ 0.34 | 0.17 ~ 0.37 | 0.40 ~ 0.70 | ≤0.020 | ≤0.010 | 0.80 ~ 1.10 | 0.15 ~ 0.25 | ≤0.30 | ≤0.20 | |
| 3 | 42CrMoE | 1 b | 0.40 ~ 0.45 | 0.15 ~ 0.35 | 0.75 ~ 1.00 | ≤0.020 | ≤0.010 | 0.80 ~ 1.10 | 0.15 ~ 0.25 | ≤0.30 | ≤0.20 |
| 4 | 2 | 0.38 ~ 0.45 | 0.17 ~ 0.37 | 0.50 ~ 0.80 | ≤0.020 | ≤0.010 | 0.90 ~ 1.20 | 0.15 ~ 0.25 | ≤0.30 | ≤0.20 | |
Grade30CrMoE group1 เทียบเท่ากับ 4130X b Grade42CrMoE group1 เทียบเท่ากับ 4142 | |||||||||||
สมบัติเชิงกล
| เกรด | แรงดึง R a MPa | ลดความแข็งแรงของผลผลิตหรือการยืดตัวของพลาสติกที่ระบุ ReL หรือ R p 0.2 a MPa | เปอร์เซ็นต์การยืดตัวหลังการแตกหัก 50mm a % | อัตราส่วนผลผลิต (R eL / R a หรือ R p0.2 / R a )% | ความแข็ง HBW | -10 o พลังงานการดูดซับ CShock KV 2 J | |
| เฉลี่ย | ตัวอย่างเดียว | ||||||
| 30CrMoE b | ≥720 | ≥485 | ≥20 | ≤86 | ≤269 | ≥40 | ≥32 |
| 42CrMoE c | ≥930 | ≥760 | ≥16 | - | ≤330 | ≥40 | ≥32 |
b 30CrMoE มีสมบัติเชิงกลเท่ากับ 4130X c 42CrMoE สมบัติเชิงกลเท่ากับ 4142 | |||||||
