| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | Torich |
| ได้รับการรับรอง: | IS09001 ISO14001 TS16949 |
| หมายเลขรุ่น: | JIS G3472 |
| จำนวนสั่งซื้อขั้นต่ำ: | 8 ตันหรือ 5 ตัน |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | ในการรวมกลุ่ม |
| เวลาการส่งมอบ: | 5-8 สัปดาห์วัน |
| เงื่อนไขการชำระเงิน: | L / C, D / A, D / P, T / T, Wester N Union, MoneyGram |
| สามารถในการผลิต: | 60000 ตันต่อปี |
| วัสดุ: | คือ G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, S | OD: | 12-127 มม |
|---|---|---|---|
| ความยาว: | สูงสุด 12m | ใบสมัคร: | ท่อเหล็กโครงสร้างรถยนต์ |
| แสงสูง: | STAM290GA ท่อเชื่อมรถยนต์,ท่อเชื่อมรถยนต์ STAM340G,ท่อเชื่อมรถยนต์เหล็กกล้าคาร์บอน |
||

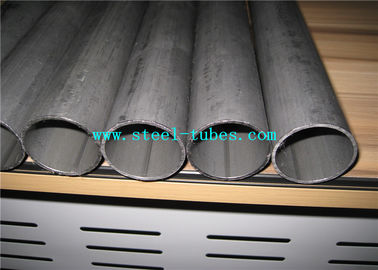

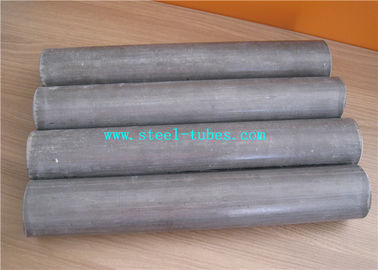

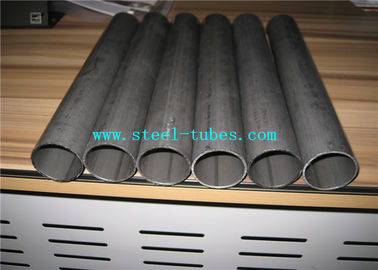

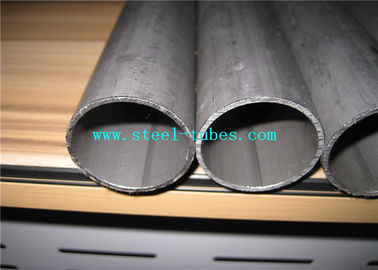

JIS G3472 STAM290GA STAM340G ท่อเชื่อมเหล็กกล้าคาร์บอนสำหรับรถยนต์
เส้นผ่านศูนย์กลางภายนอก:15.0 มม. ขึ้นไปและรวม 127.0 มม
ความหนาของผนัง: 1.0 มม. ขึ้นไปและรวม 7.0 มม
ใบสมัคร: วัตถุประสงค์ของโครงสร้างรถยนต์
ชrade: JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G,
STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, STAM 540H
JIS G3472 ERW โครงสร้างรถยนต์ท่อเหล็กตารางองค์ประกอบทางเคมี:
| เกรดเหล็ก | องค์ประกอบทางเคมี% | ||||
| ค | ศรี | Mn | ป | ส | |
| สแตม 290GA | สูงสุด 0.12 | สูงสุด 0.35 | สูงสุด 0.60 | สูงสุด 0.035 | สูงสุด 0.035 |
| STAM 290GB | |||||
| สแตม 340 ก | สูงสุด 0.20 | สูงสุด 0.35 | สูงสุด 0.60 | สูงสุด 0.035 | สูงสุด 0.035 |
| สแตม 390G | สูงสุด 0.25 | สูงสุด 0.35 | 0.30 ~ 0.90 | สูงสุด 0.035 | สูงสุด 0.035 |
| สแตม 440G | สูงสุด 0.25 | สูงสุด 0.35 | 0.30 ~ 0.90 | สูงสุด 0.035 | สูงสุด 0.035 |
| STAM 440H | |||||
| STAM 470G | สูงสุด 0.25 | สูงสุด 0.35 | 0.30 ~ 0.90 | สูงสุด 0.035 | สูงสุด 0.035 |
| STAM 470H | |||||
| STAM 500G | สูงสุด 0.30 | สูงสุด 0.35 | 0.30 ~ 1.00 น | สูงสุด 0.035 | สูงสุด 0.035 |
| STAM 500H | |||||
| สแตม 540H | สูงสุด 0.30 | สูงสุด 0.35 | 0.30 ~ 1.00 น | สูงสุด 0.035 | สูงสุด 0.035 |
JIS G3472 ERW โครงสร้างรถยนต์ท่อเหล็กคุณสมบัติทางกลตาราง:
| เกรด | การกำหนด | ความต้านทานแรงดึงกก. /? | ความแข็งแรงของผลผลิต กก. /? |
การยืดตัว(1)% 1 ชิ้นทดสอบหมายเลข 2 ชิ้นทดสอบ | การทดสอบวูบวาบ(2) |
| ขนาดของชิ้นส่วนกระดิ่ง (D: เส้นผ่านศูนย์กลางภายนอกของท่อ) | |||||
| {N /?} | {N /?} | ทิศทางตามยาว | |||
| เกรด G | สแตม 290GA | 30 นาที | 18 นาที | 40 นาที | 1.25 ง |
| {294} นาที | {177} นาที | ||||
| STAM 290GB | 30 นาที | 18 นาที | 35 นาที | 1.20 ง | |
| {294} นาที | {177} นาที | ||||
| สแตม 340 ก | 35 นาที | 20 นาที | 35 นาที | 1.20 ง | |
| {343} นาที | {196} นาที | ||||
| สแตม 390G | 40 นาที | 24 นาที | 30 นาที | 1.20 ง | |
| {392} นาที | {235} นาที | ||||
| สแตม 440G | 45 นาที | 31 นาที | 25 นาที | 1.15 ง | |
| {441} นาที | {304} นาที | ||||
| STAM 470G | 48 นาที | 33 นาที | 22 นาที | 1.15 ง | |
| {471} นาที | {324} นาที | ||||
| STAM 500G | 51 นาที | 36 นาที | 18 นาที | 1.15 ง | |
| {500} นาที | {353} นาที | ||||
| เกรด H | STAM 440H | 45 นาที | 36 นาที | 20 นาที | 1.15 ง |
| {441} นาที | {353} นาที | ||||
| STAM 470H | 48 นาที | 42 นาที | 18 นาที | 1.10 ง | |
| {471} นาที | {412} นาที | ||||
| STAM 500H | 51 นาที | 44 นาที | 16 นาที | 1.10 ง | |
| {500} นาที | {431} นาที | ||||
| สแตม 540H | 55 นาที | 49 นาที | 13 นาที | 1.05 ง | |
| {539} นาที | {481} นาที |
ท่อเหล็ก JIS G3472 Dimension ตาราง:
| ระบุภายนอกdia. | ความหนาของผนังที่ระบุ(มม.) | ||||||||||||||
| (มม.) | 1 | 1.2 | 1.6 | 2 | 2.3 | 2.6 | 2.8 | 2.9 | 3.2 | 3.4 | 3.5 | 4 | 4.5 | 5 | 6 |
| 15.9 | - | 0.435 | 0.564 | 0.686 | - | - | - | - | - | - | - | - | - | - | - |
| 17.3 | - | - | - | 0.755 | 0.851 | - | - | - | - | - | - | - | - | - | - |
| 19.1 | 0.446 | 0.53 | 0.69 | 0.843 | 0.953 | - | - | - | - | - | - | - | - | - | - |
| 22.2 | 0.523 | 0.621 | 0.813 | 0.996 | 1.13 | - | - | - | - | - | - | - | - | - | - |
| 25.4 | - | 0.716 | 0.939 | 1.15 | - | 1.5 | - | 1.61 | - | - | - | - | - | - | - |
| 28.6 | - | 0.811 | 1.07 | 1.31 | - | 1.67 | - | - | - | - | - | - | - | - | - |
| 31.8 | 0.76 | 0.906 | 1.19 | 1.47 | 1.67 | - | - | - | 2.26 | - | - | - | - | - | - |
| 34 | - | - | 1.28 | - | 1.8 | - | - | - | 2.43 | - | - | 2.97 | - | - | - |
| 35 | - | 1 | 1.32 | 1.63 | - | - | 2.22 | 2.32 | - | - | - | - | - | - | - |
| 38.1 | 0.915 | 1.09 | 1.44 | 1.78 | 2.03 | - | - | - | - | - | - | - | - | - | - |
| 42.7 | - | 1.23 | 1.62 | 2.01 | 2.29 | 2.57 | - | - | 3.12 | - | 3.38 | - | - | 4.65 | - |
| 45 | 1.08 | 1.3 | 1.71 | 2.12 | 2.42 | 2.71 | - | 3.01 | 3.3 | - | - | - | 4.49 | 4.93 | 5.77 |
| 47.6 | - | 1.37 | 1.81 | - | 2.57 | - | - | 3.2 | - | - | - | - | - | - | - |
| 48.6 | - | 1.4 | 1.85 | 2.3 | 2.63 | - | - | 3.27 | 3.58 | - | - | - | 4.89 | 5.38 | 6.3 |
| 50.8 | - | 1.47 | 1.94 | 2.41 | 2.75 | 3.08 | 3.31 | 3.43 | - | 3.97 | 4.08 | 4.63 | - | - | 6.63 |
| 54 | - | 1.56 | 2.07 | - | 2.93 | 3.29 | 3.54 | 3.65 | - | 4.24 | 4.36 | 4.95 | - | - | - |
| 57 | - | - | 2.19 | - | 3.1 | 3.48 | 3.74 | 3.87 | 4.25 | 4.49 | 4.62 | - | - | - | - |
| 60.5 | - | - | 2.32 | - | 3.3 | 3.71 | - | 4.12 | 4.52 | - | - | 5.59 | - | - | - |
| 63.5 | - | - | 2.44 | - | - | 3.9 | - | - | - | - | - | - | - | - | - |
| 65 | - | - | 2.5 | - | - | - | - | - | 4.88 | - | 5.31 | - | - | - | - |
| 68.9 | - | - | 2.66 | - | 3.78 | - | - | - | - | - | - | - | - | - | - |
| 70 | - | - | 2.7 | - | - | - | - | - | 5.27 | - | 5.74 | - | - | - | - |
| 75 | - | - | 2.9 | - | 4.12 | 4.63 | - | 5.16 | 5.67 | - | |||||
