หมายเลขรุ่น: | SAE J525 | เทคนิค: | วาดเย็น |
---|---|---|---|
การรักษาพื้นผิว: | ทาน้ำมัน | รูปร่างมาตรา: | รอบ |
การใช้: | อื่น ๆ | ความยาว: | 5800 มม. หรือ 11800 มม. หรืออื่น ๆ |
คำสำคัญ: | ท่อ DOM Tuebs | วัสดุ: | เหล็กกล้าคาร์บอน St35 St37 St52 E235 E355 Sae1010 Sae1020 |
ประเภท: | รอย | ใบสมัคร: | สำหรับการดัดและบานอะไหล่รถยนต์ |
แสงสูง: | ท่อเหล็ก SAE J525 DOM,ท่อเหล็ก DOM ความยาว 5800 มม.,ท่อเกลียว SAE J525 1.75 |
1.75 hrew dom ท่อเหล็กที่อยู่ใกล้ฉัน
ช่วงขนาด:
OD: 30-350 มม
WT: 1-15 มม
L: 12000 มม. หรือตัดเป็นชิ้นสั้นตามความยาวที่ระบุ
เงื่อนไขการจัดส่ง:
BK, BKW, กทม., GBK, NBK
ลักษณะท่อเหล็ก CDW DOM:
ศูนย์กลางที่ดี
ความทนทานต่อ OD และ ID ที่ดี
ความแม่นยำสูง
คุณภาพคงที่
ความหยาบเรียบ
การประกันคุณภาพ TORICH
กระบวนการผลิต:
ERW Steel Tube และ Cold Drawing หรือ Cold Rolling Production
การใช้งาน: สำหรับการดัดและวูบวาบชิ้นส่วนรถยนต์
ตารางที่ 1 - TUBING DIAMATER TOLERANCE ด้านนอก | |||||||
ท่อที่กำหนด OD มม |
ความอดทน OD ±มม |
ความอดทน ID ±มม |
|||||
สูงถึง 9.50 | 0.05 | 0.05 | |||||
รวมมากกว่า 9.50 ถึง 15.88 | 0.06 | 0.06 | |||||
รวมมากกว่า 15.88 ถึง 50.80 | 0.08 | 0.08 | |||||
รวมมากกว่า 50.8 ถึง 63.50 | 0.10 | 0.10 | |||||
รวมมากกว่า 63.50 ถึง 76.20 | 0.13 | 0.13 | |||||
รวมมากกว่า 76.20 ถึง 100.00 | 0.15 | 0.15 | |||||
ความอดทนของ WT ต้องไม่เกิน 10% |
ตารางที่ 2 - TUBING WALL TOLERANCE TOLERANCE | |||||||
ระบุ ความหนาของผนัง |
OD ที่กำหนด ถึง 22mm ±มม |
OD ที่กำหนด 22-48 มม ±มม |
OD ที่กำหนด 48-100 มม ±มม |
||||
0.89 | 0.05 / 0.05 | 0.05 / 0.05 | 0.05 / 0.05 | ||||
1.00 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
1.25 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
1.50 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
1.65 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
2.00 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
2.11 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
2.410 | 0.05 / 0.05 | 0.05 / 0.08 | 0.08 / 0.08 | ||||
2.500 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
2.770 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.000 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.050 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.40 | - | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.75 | - | 0.05 / 0.10 | 0.08 / 0.08 | ||||
4.00 | - | 0.08 / 0.10 | 0.08 / 0.10 | ||||
4.19 | - | 0.08 / 0.10 | 0.08 / 0.10 | ||||
4.57 | - | 0.10 / 0.10 | 0.08 / 0.13 | ||||
5.00 | - | 0.10 / 0.13 | 0.10 / 0.13 |
1.75 hrew dom ท่อเหล็กที่อยู่ใกล้ฉัน
ตารางที่ 2 - ข้อกำหนดทางเคมี | |||||||
ธาตุ | % | ||||||
คาร์บอน | 0.06-0.18 | ||||||
แมงกานีส | 0.30 ถึง 0.60 | ||||||
ฟอสฟอรัส | สูงสุด 0.040 | ||||||
กำมะถัน | สูงสุด 0.050 |
ตารางที่ 3 - คุณสมบัติทางกล | |||||||
คุณสมบัติ | มูลค่า | ||||||
ความแข็งแรงของผลผลิตขั้นต่ำ | 170 Mpa | ||||||
Ultimate Strenth นาที | 310 Mpa | ||||||
การยืดตัวใน 50 มม | 35% | ||||||
ความแข็ง (Rockwell B) สูงสุด | 65.00 น |

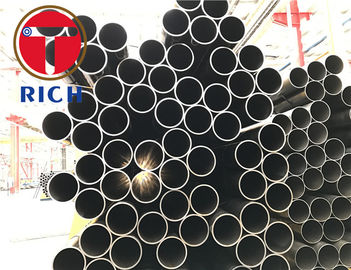

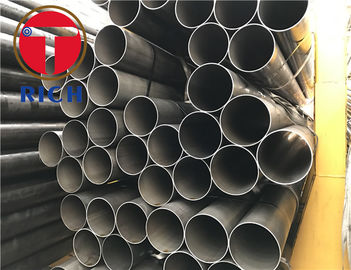

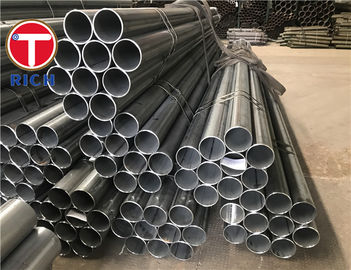

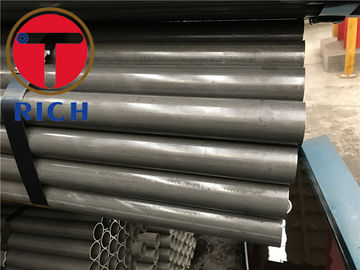

รูปภาพสินค้า
แนะนำ บริษัท
ควบคุมคุณภาพ
1. การตรวจสอบวัตถุดิบที่เข้ามา
2. การแยกวัตถุดิบเพื่อหลีกเลี่ยงการผสมเกรดเหล็ก
3. การทำความร้อนและการตอกปลายสำหรับการวาดเย็น
4. การวาดภาพเย็นและการรีดเย็นในการตรวจสอบสาย
5. การอบร้อน, + A, + SRA, + LC, + N, Q + T
6. การยืด - ตัดตามความยาวที่กำหนด - การตรวจสอบการวัดสำเร็จรูป
7. การทดสอบเครื่องจักรกลในห้องปฏิบัติการของตัวเองด้วยความต้านแรงดึงความแข็งแรงของผลผลิตการยืดตัวความแข็งผลกระทบ Mictrostruture ฯลฯ
8. การบรรจุและการจัดเก็บ
ท่อเหล็กของเรา 100% ผ่านการตรวจสอบตามขนาด
ท่อเหล็กของเรา 100% ได้รับการตรวจสอบด้วยสายตาเพื่อให้มั่นใจว่ามีสภาพพื้นผิวที่สมบูรณ์และไม่มีข้อบกพร่องของพื้นผิว
การทดสอบกระแสวน 100% และการทดสอบอัลตราโซนิกเพื่อขจัดข้อบกพร่องตามยาวและตามขวาง
