| สถานที่กำเนิด: | เจ้อเจียงจีน |
|---|---|
| ชื่อแบรนด์: | TORICH |
| ได้รับการรับรอง: | ISO 9001 ISO 14001 TS 16949 |
| หมายเลขรุ่น: | EN10305-2 |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ตัน |
| ราคา: | USD 800-1100/Ton |
| รายละเอียดการบรรจุ: | บรรจุในกล่องไม้ bund การรวมกลุ่มหกเหลี่ยมหรือวิธีการทางทะเลอื่น ๆ |
| เวลาการส่งมอบ: | 25-45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram |
| สามารถในการผลิต: | 60000 ตัน / ปี |
| ชื่อสินค้า:: | EN10305-2 รอยแม่นยำดึงเย็นท่อเหล็ก DOM สำหรับโช้คอัพรถจักรยานยนต์ | วัสดุ:: | E155 E195 E235 หวาน E275 E355 |
|---|---|---|---|
| พื้นผิว:: | ด้วยน้ำมันป้องกันสนิม | แอพลิเคชัน:: | กระบอกโช้คอัพอัตโนมัติ, กระบอกสูบยืดไสลด์ |
| รูปร่าง:: | รอบ | OD:: | 50-350mm |
| WT:: | 0.5-35mm | ความยาว:: | 0.1-12.5m |
| ความคลาดเคลื่อน: | ตามตารางหรือคำขอของลูกค้าต่อไปนี้ | ข้อมูลจำเพาะ:: | ความยาวทั่วไป: 4-12.5 เมตร |
| แสงสูง: | welded steel pipe,electric resistance welded steel tube |
||

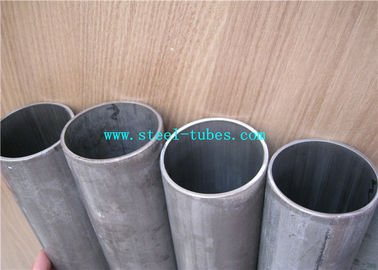

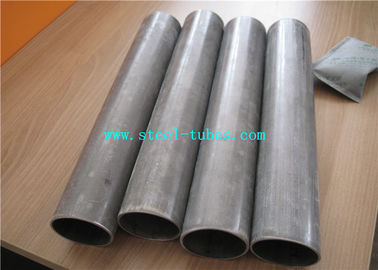

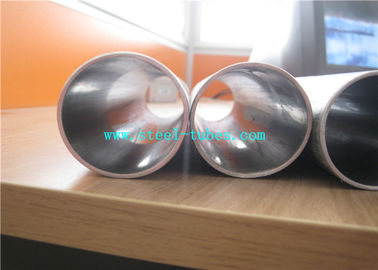

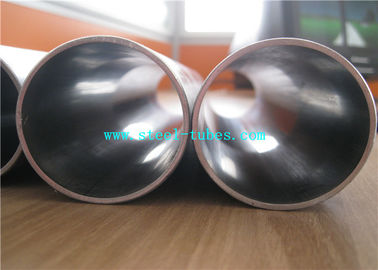

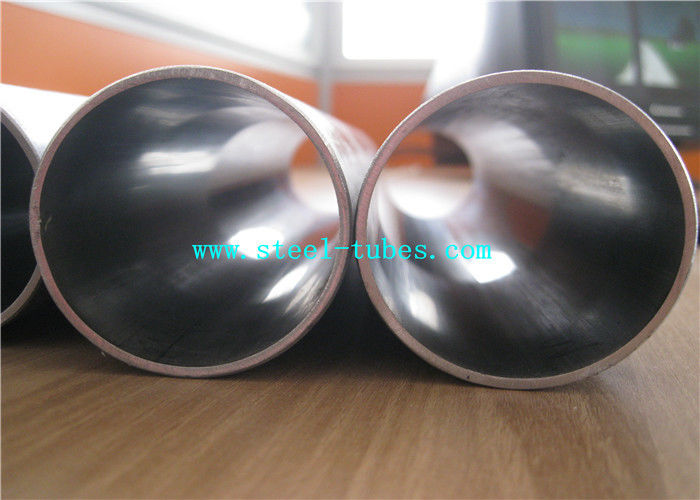

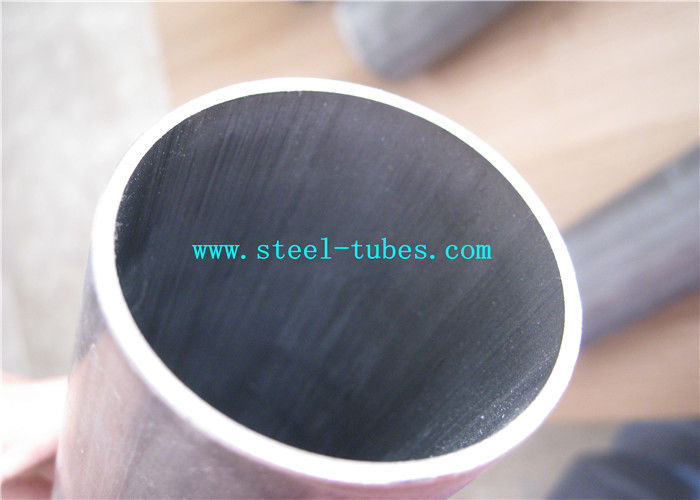

EN10305-2 ท่อ DOM สำหรับโช้คอัพรถจักรยานยนต์
EN10305-2 รอยเชื่อมท่อเหล็กที่มีความแม่นยำสูง
การใช้งาน: สำหรับอุตสาหกรรมยานยนต์ / สำหรับการใช้เครื่องจักร / ท่อน้ำมัน / โช้คอัพรถจักรยานยนต์
กระบอกโช้คอัพอัตโนมัติ / กระบอกสูบยืดไสลด์
ขนาดช่วง: OD: 6-350 มม. WT: 1-35 มม. L: max12000mm
ลักษณะ: ความแม่นยำสูงพร้อมความทนทานต่อ ID และความหยาบ
องค์ประกอบเหล็กเกรดและองค์ประกอบทางเคมี
| เกรดเหล็ก | C | ศรี | Mn | P | S | |
| ชื่อเหล็ก | จำนวนเหล็ก | สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| สมบัติเชิงกลที่อุณหภูมิห้อง | |||||||||||||
| เกรดเหล็ก | ค่าต่ำสุดสำหรับเงื่อนไขการส่งมอบข | ||||||||||||
| ชื่อเหล็ก | (+ CC) | (+ LCC) | (+ SR) | (+ โฆษณา) | (+ N) | ||||||||
| Rm Mpa | A% | Rm Mpa | A% | Rm Mpa | ReH Mpa | A% | Rm Mpa | A% | Rm Mpa | Mpa | A% | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: ความต้านทานแรงดึง; ReH: ความแข็งแรงของผลผลิตสูงสุด; A: การยืดตัวหลังการแตกหัก
b 1Mpa = 1N / mm2
c ขึ้นอยู่กับระดับของงานเย็นในการเก็บผิวละเอียดความแข็งแรงของผลตอบแทนอาจสูงกว่าความต้านทานแรงดึง
สำหรับวัตถุประสงค์ในการคำนวณขอแนะนำให้ใช้ความสัมพันธ์ต่อไปนี้:
สำหรับเงื่อนไขการจัดส่ง + C: ReH ≥0.8 Rm
สำหรับเงื่อนไขการจัดส่ง + LC: ReH .70.7 Rm
d เพื่อจุดประสงค์ในการคำนวณแนะนำให้ใช้ความสัมพันธ์ต่อไปนี้: ReH≥0.5Rm
e สำหรับหลอดที่มีเส้นผ่านศูนย์กลางภายนอก≤30มม. และความหนาของผนัง≤3มม. ค่าต่ำสุดของ ReH คือ 10Mpa ต่ำกว่าค่าที่กำหนดในตารางนี้
หมายเหตุ: ยังมีเกรดเหล็กพิเศษตามคำขอของลูกค้า
สำหรับการใช้งานของ:
1 ~ การตรวจสอบวัตถุดิบที่เข้ามา
2 ~ การแยกวัตถุดิบเพื่อหลีกเลี่ยงการผสมเหล็กเกรด
3 ~ การทำความร้อนและการตอกปลายสำหรับการวาดเย็น
4 ~ การวาดภาพเย็นและการรีดเย็นบนการตรวจสอบสาย
5 ~ การรักษาความร้อน, + A, + SRA, + LC, + N, Q + T
6 ~ ยืด - ตัดตามความยาวที่กำหนดเสร็จสิ้นการตรวจสอบการวัด
7 ~ การทดสอบทางเครื่องจักรในห้องปฏิบัติการของตัวเองที่มีความต้านแรงดึง, ความแข็งแรงของผลผลิต, การยืดตัว, ความแข็ง, ผลกระทบ, Mictrostruture ฯลฯ

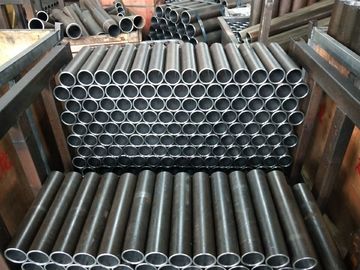

8 ~ การบรรจุและถุงน่อง
ท่อเหล็ก 100% ของเราผ่านการตรวจสอบตามมิติ
ท่อเหล็กของเรา 100% ผ่านการตรวจสอบด้วยสายตาเพื่อให้มั่นใจว่ามีสภาพพื้นผิวที่สมบูรณ์และไม่มีข้อบกพร่องที่พื้นผิว
การทดสอบกระแสวน 100% และการทดสอบ ultrosonic เพื่อกำจัดข้อบกพร่องตามยาวและตามขวาง
EN10305-2 ท่อเหล็กเชื่อมกับท่อเหล็กดึงเย็นแม่นยำสำหรับงานเครื่องกล / ยานยนต์
EN10305-2 รอยเชื่อมท่อเหล็กที่มีความแม่นยำสูง
การใช้งาน: สำหรับอุตสาหกรรมยานยนต์ / สำหรับการใช้เครื่องจักร / ท่อน้ำมันกระบอก / Motorcyle โช๊คอัพ กระบอกภายใน / กระบอกสูบแบบยืดหดได้
รายละเอียดด่วน:
ขนาดช่วง: OD: 6-350 มม. WT: 1-35 มม. L: max12000mm
เกรดเหล็ก: E195, E237, E275, E355,
รายละเอียด:
ERW + DOM
หลอดผลิตขึ้นจาก pre-tube แบบเชื่อมด้วยไฟฟ้าโดยการดึงแบบเย็นหรือกระบวนการที่เหมาะสมอื่น ๆ
หลอดไม่รวมถึงรอยเชื่อมที่ใช้สำหรับการเชื่อมความยาวของแผ่นเหล็กแผ่นรีดเรียบก่อนขึ้นรูปท่อก่อน
รายละเอียด:
ท่อเครื่องจักรกลที่ทำจากเหล็กร้อนหรือรีดเย็น
ครอบคลุมท่อเหล็กคาร์บอนต่ำแบบต้านทานไฟฟ้าเชื่อมเพื่อใช้เป็นท่อเชิงกล
ความได้เปรียบ:
ศูนย์กลางดีราคาดีกว่าไม่มีรอยต่อ
องค์ประกอบเหล็กเกรดและองค์ประกอบทางเคมี
| เกรดเหล็ก | C | ศรี | Mn | P | S | |
| ชื่อเหล็ก | จำนวนเหล็ก | สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| สมบัติเชิงกลที่อุณหภูมิห้อง | |||||||||||||
| เกรดเหล็ก | ค่าต่ำสุดสำหรับเงื่อนไขการจัดส่ง | ||||||||||||
| ชื่อเหล็ก | (+ CC) | (+ LCC) | (+ SR) | (+ โฆษณา) | (+ N) | ||||||||
Rm Mpa | A% | Rm Mpa | A% | Rm Mpa | reh Mpa | A% | Rm Mpa | A% | Rm Mpa | ฮี Mpa | A% | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: ความต้านทานแรงดึง; ReH: ความแข็งแรงของผลผลิตสูงสุด; A: การยืดตัวหลังการแตกหัก
b 1Mpa = 1N / mm2
c ขึ้นอยู่กับระดับของงานเย็นในการเก็บผิวละเอียดความแข็งแรงของผลตอบแทนอาจสูงกว่าความต้านทานแรงดึง
สำหรับวัตถุประสงค์ในการคำนวณขอแนะนำให้ใช้ความสัมพันธ์ต่อไปนี้:
สำหรับเงื่อนไขการจัดส่ง + C: ReH ≥0.8 Rm
สำหรับเงื่อนไขการจัดส่ง + LC: ReH .70.7 Rm
d เพื่อจุดประสงค์ในการคำนวณแนะนำให้ใช้ความสัมพันธ์ต่อไปนี้: ReH≥0.5Rm
e สำหรับหลอดที่มีเส้นผ่านศูนย์กลางภายนอก≤30มม. และความหนาของผนัง≤3มม. ค่า ReH minimim จะต่ำกว่าค่าที่ระบุในตารางนี้ 10Mpa
หมายเหตุ: ยังมีเกรดเหล็กพิเศษตามคำขอของลูกค้า
การใช้งาน:
อุตสาหกรรมยานยนต์ / สำหรับการใช้เครื่องจักร / ท่อน้ำมันกระบอก / โช๊คอัพรถจักรยานยนต์
ทรงกระบอกด้านใน / กระบอกสูบแบบยืดไสลด์
ความได้เปรียบทางการแข่งขัน:
แหล่งวัตถุดิบที่ดีจาก Bao Steel
เวลาการส่งมอบให้ตาม PO และข้อตกลง
ผลิตตรงตามมาตรฐานและความต้องการของลูกค้า
ทีมส่งออกที่มีประสบการณ์สำหรับการบริการลูกค้าตอบกลับอย่างรวดเร็วภายใน 24 ชั่วโมง

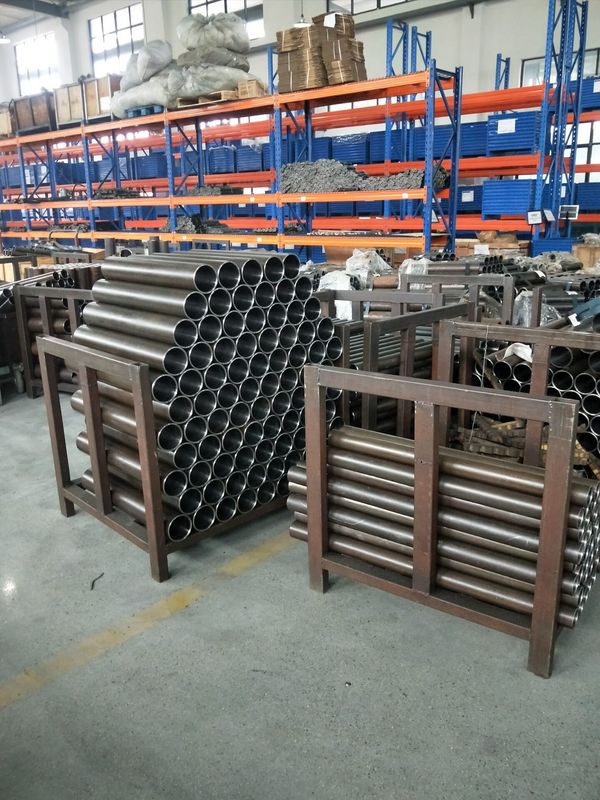

สถานที่ผลิต:
วิธีทดสอบ:
ทดสอบแรงดึง
การทดสอบความแบน
การทดสอบแบบดริฟท์
การตรวจสอบมิติ
การวัดความหยาบ
การตรวจสอบด้วยสายตา
การทดสอบแบบไม่ทำลาย
ทดสอบความไม่สมบูรณ์ตามยาว -
- การทดสอบปัจจุบันวน - EN10246-3 ระดับ E3
- การทดสอบด้วยคลื่นเสียง - EN10246-7 ระดับ U3
ข การรั่วไหลของความหนาแน่น
- การทดสอบแบบไม่ทำลายเพื่อตรวจสอบความหนาแน่นของการรั่วไหลจะต้องดำเนินการตามมาตรฐาน EN10246-1
EN10305 ประกอบด้วยชิ้นส่วนต่อไปนี้ภายใต้ชื่อทั่วไป "ท่อเหล็กสำหรับการใช้งานที่มีความแม่นยำ - เงื่อนไขการส่งมอบด้านเทคนิค"
ส่วนที่ 1: หลอดดึงเย็นที่ไร้รอยต่อ
ส่วนที่ 2: รอยท่อดึงเย็น
ส่วนที่ 3: รอยท่อขนาดเย็น
ส่วนที่ 4: หลอดดึงเย็นไร้รอยต่อสำหรับระบบพลังงานไฮดรอลิกและนิวเมติก
ตอนที่ 5: สี่เหลี่ยมเชื่อมและเย็นขนาดและท่อสี่เหลี่ยม
ตอนที่ 6: รอยท่อดึงเย็นสำหรับระบบพลังงานไฮดรอลิกและนิวเมติก
กฎเกณฑ์อ้างอิง:
EN10002-1, วัสดุโลหะ - การทดสอบแรงดึง - ส่วนที่ 1: วิธีการทดสอบที่อุณหภูมิแวดล้อม
EN10020 คำจำกัดความและการจำแนกประเภทของเกรดเหล็ก
EN10021, ข้อกำหนดการส่งมอบทางเทคนิคทั่วไปสำหรับผลิตภัณฑ์เหล็กและเหล็ก
EN10027-1, ระบบการกำหนดสำหรับเหล็ก - ส่วนที่ 1: ชื่อเหล็ก, สัญลักษณ์หลัก
EN10027-2 ระบบการกำหนดสำหรับเหล็ก - ส่วนที่ 2: ระบบตัวเลข
EN10052 คำศัพท์ของข้อกำหนดการรักษาความร้อนสำหรับผลิตภัณฑ์เหล็ก
EN10204, ผลิตภัณฑ์โลหะ - ประเภทของเอกสารการตรวจสอบ
EN10233, วัสดุโลหะ - การทดสอบการทำให้แบน -
EN10234, วัสดุโลหะ - ท่อ - การทดสอบการขยายตัวดริฟท์
EN10246-1, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 1: การทดสอบแม่เหล็กไฟฟ้าอัตโนมัติของท่อเหล็กเฟอร์รัสแบบไร้รอยต่อและรอย (ยกเว้นการเชื่อมแบบอาร์คที่จมอยู่ใต้น้ำ) สำหรับการตรวจสอบความหนาแน่น
EN10246-3, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 3: การทดสอบกระแสไฟฟ้าวนอัตโนมัติของท่อเหล็กไร้ตะเข็บและรอยต่อ (ยกเว้นการเชื่อมแบบอาร์คที่จมอยู่ใต้น้ำ) สำหรับการตรวจสอบความไม่สมบูรณ์
EN10246-5, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 5: การทดสอบเครื่องตรวจจับการรั่วไหลแบบต่อเนื่องแบบอัตโนมัติ / การไหลของฟลักซ์ของท่อเหล็กเฟอร์รัสแบบไม่มีรอยต่อและรอยต่อ
EN10246-7, การทดสอบแบบไม่ทำลายของท่อเหล็ก - คุณสมบัติและความสามารถของเจ้าหน้าที่ทดสอบระดับ 1 และ 2 แบบไม่ทำลาย
EN ISO377, ผลิตภัณฑ์เหล็กและเหล็กกล้า - ตำแหน่งและการเตรียมตัวอย่างและชิ้นทดสอบสำหรับการทดสอบทางกล (ISO 377: 1997)
EN ISO 2566-1, เหล็ก - การแปลงค่าการยืดตัว - ตอนที่ 1: เหล็กกล้าคาร์บอนและเหล็กกล้าผสมต่ำ (EN102566-1: 1984)
EN 10168 ผลิตภัณฑ์เหล็กและเหล็กกล้า - เอกสารการตรวจสอบ - รายการข้อมูลและคำอธิบาย
ENV10220 ท่อเหล็กไร้ตะเข็บและเชื่อม - ขนาดและมวลต่อความยาวหน่วย
EN10266, ท่อเหล็ก, อุปกรณ์และส่วนกลวงโครงสร้าง - คำจำกัดความและสัญลักษณ์สำหรับใช้ในมาตรฐานผลิตภัณฑ์
EN ISO 4287, ข้อมูลจำเพาะผลิตภัณฑ์ทางเรขาคณิต (GPS) - พื้นผิวพื้นผิว: วิธีการโปรไฟล์ - ข้อกำหนด, ข้อกำหนดและพารามิเตอร์พื้นผิวพื้นผิว (ISO 4287: 1997)
