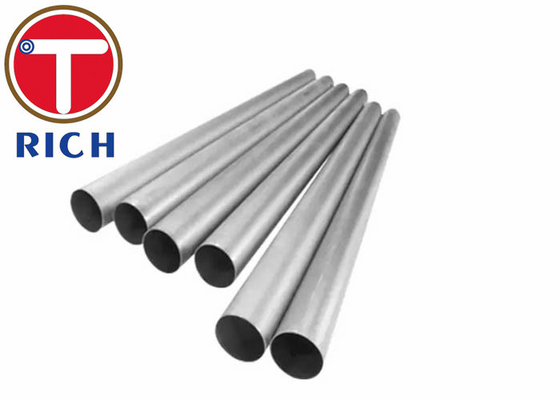

ท่อสกัดไนเคิลไร้ผิวเคลือบใสที่มีสารนิกเคิลสูงสําหรับเครื่องแลกเปลี่ยนความร้อนที่ทนทานต่อการกัดกร่อน
รายละเอียดสินค้า
ท่อโลหะผสมนิกเกิลไม่มีรอยต่อ
,ท่อโลหะผสมนิกเกิล UNS N06600
,ท่อเหล็กไม่มีรอยต่ออบอ่อน
ท่อไร้รอยต่อ ASTM B167 UNS N06600 เป็นท่อโลหะผสมนิกเกิล - โครเมียม - เหล็กที่มีจุดประสงค์เพื่อการบริการที่ทนต่อการกัดกร่อนและทนความร้อน ปริมาณนิกเกิลขั้นต่ำ 72% ให้ความต้านทานต่อการแตกร้าวจากการกัดกร่อนจากความเครียดของคลอไรด์-ไอออน ในขณะที่โครเมียม 14.0-17.0% รองรับความต้านทานการเกิดออกซิเดชันในสภาพแวดล้อมที่มีอุณหภูมิสูง
สำหรับการก่อสร้างตัวแลกเปลี่ยนความร้อน สามารถจัดหาท่อในสภาพงานเย็นและอบอ่อนได้ โดยมีพื้นผิวที่สว่างและเรียบ เหมาะสำหรับการขยายท่อ การดัด การเชื่อม และการประกอบเป็นมัดท่อ ASTM B167 ครอบคลุมถึงท่อและท่อโลหะผสมนิกเกิลที่ไร้รอยต่อ ในขณะที่ความคลาดเคลื่อนของขนาดและข้อกำหนดทั่วไปได้รับการควบคุมผ่าน ASTM B829
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ผลิตภัณฑ์ | ท่อแลกเปลี่ยนความร้อนโลหะผสมนิกเกิลไร้รอยต่อที่ผ่านการอบอ่อนสดใส |
| วัสดุ | โลหะผสมนิกเกิล-โครเมียม-เหล็ก |
| มาตรฐาน | ASTM B167 / ASME SB-167 |
| ระดับ | UNS N06600 |
| การกำหนดที่เท่าเทียมกัน | ล้อแม็ก 600/W.Nr. 2.4816 |
| วิธีการผลิต | ไร้รอยต่องานเย็นหรืองานร้อน |
| เส้นผ่านศูนย์กลางภายนอก | 6-127 มม |
| ความหนาของผนัง | 1-30 มม |
| ความยาว | 1-12 ม. มีความยาวคงที่หรือสุ่ม |
| ความอดทนมิติ | ตามมาตรฐาน ASTM B829; ความอดทนที่เข้มงวดมากขึ้นตามข้อตกลง |
| ความอดทน OD | ขึ้นอยู่กับเส้นผ่านศูนย์กลางท่อ ความหนาของผนัง และสภาพการผลิต |
| ความทนทานต่อความหนาของผนัง | ตามมาตรฐาน ASTM B829 หรือภาพวาดที่ผู้ซื้ออนุมัติ |
| ความตรง | ตรงในเชิงพาณิชย์ตามที่กำหนดโดย ASTM B167; ความตรงที่เข้มงวดมากขึ้นตามข้อตกลง |
| สภาพพื้นผิว | อบอ่อน, ดอง, อบอ่อนด้านหรือขัดเงาด้วยเครื่องจักร |
| การรักษาความร้อน | สารละลายถูกอบอ่อนในบรรยากาศการป้องกันที่มีการควบคุม ตามด้วยการทำความเย็นอย่างรวดเร็ว |
| สิ้นสุด | ธรรมดา ตัดสี่เหลี่ยม ลบคม หรือเตรียมไว้สำหรับการเชื่อมแบบวงโคจร |
| การทดสอบ | การทดสอบแรงดึงและการทดสอบทางไฟฟ้าแบบอุทกสถิตหรือไม่ทำลาย |
| เอกสารประกอบ | EN 10204 3.1 ใบรับรองวัสดุ หมายเลขความร้อน และบันทึกการตรวจสอบ |
| การตรวจสอบทางเลือก | การทดสอบกระแสเอ็ดดี้ การทดสอบอัลตราโซนิก PMI การตรวจสอบขนาด และการตรวจสอบโดยบุคคลที่สาม |
ASTM B167 กำหนดให้วัสดุสำเร็จรูปมีคุณภาพและสภาพสม่ำเสมอ เรียบ ตรงในเชิงพาณิชย์ และปราศจากข้อบกพร่องที่เป็นอันตราย แต่ละหลอดจะต้องได้รับการทดสอบอุทกสถิตหรือการทดสอบทางไฟฟ้าแบบไม่ทำลาย เว้นแต่จะระบุไว้เป็นอย่างอื่นในใบสั่งซื้อ
UNS N06600 มีนิกเกิลอย่างน้อย 72.0% ระดับนิกเกิลที่สูงให้ความต้านทานที่แข็งแกร่งต่อการแตกร้าวจากการกัดกร่อนจากความเค้นคลอไรด์-ไอออน และก่อให้เกิดประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่เป็นด่างและลดลงหลายชนิด
โลหะผสมประกอบด้วยโครเมียม 14.0-17.0% โครเมียมสร้างฟิล์มป้องกันออกไซด์ที่ช่วยเพิ่มความต้านทานต่อการเกิดออกซิเดชันและบรรยากาศที่มีอุณหภูมิสูงต่างๆ
สำหรับท่องานเย็นและท่ออบอ่อนที่มีเส้นผ่านศูนย์กลางภายนอก 127 มม. หรือน้อยกว่า ASTM B167 ระบุ:
- ความต้านทานแรงดึงขั้นต่ำ: 550 MPa
- กำลังรับผลผลิตขั้นต่ำ 0.2%: 240 MPa
- การยืดตัวขั้นต่ำ: 30%
ค่าต่ำสุดเหล่านี้ให้ความเหนียวที่เพียงพอสำหรับการดัดงอ การขยายท่อ และการประกอบระหว่างท่อต่อท่อ
UNS N06600 ได้รับการคัดเลือกอย่างกว้างขวาง โดยต้องการทั้งความต้านทานการกัดกร่อนและความแข็งแรงที่อุณหภูมิสูง ข้อมูลทางเทคนิคของผู้ผลิตอธิบายว่าโลหะผสมเหมาะสำหรับการใช้งานที่ต้องการความต้านทานต่อการกัดกร่อนและความร้อน รวมถึงส่วนประกอบของเตาเผา อุปกรณ์แปรรูปทางเคมี และอุปกรณ์รักษาความร้อน อุณหภูมิการออกแบบที่แท้จริงต้องพิจารณาจากความดัน ความหนาของผนัง สภาพแวดล้อม และรหัสการออกแบบที่เกี่ยวข้อง
การอบอ่อนแบบสว่างจะดำเนินการในบรรยากาศการป้องกันที่มีการควบคุม เพื่อจำกัดการเกิดออกซิเดชันที่พื้นผิว กระบวนการนี้จะสร้างพื้นผิวภายในและภายนอกที่สะอาด ซึ่งช่วยลดการขจัดตะกรันเพิ่มเติม และสนับสนุนการตรวจสอบ การผลิต และการเชื่อม
ข้อกังวลทั่วไปในการจัดซื้อคือเส้นผ่านศูนย์กลางภายนอกของท่อและความหนาของผนังมีความสม่ำเสมอเพียงพอสำหรับการขยายแผ่นท่อและการประกอบมัดหรือไม่
การควบคุมการผลิตอาจรวมถึง:
- การตรวจสอบ OD และความหนาของผนังอย่างต่อเนื่อง
- การทดสอบกระแสไหลวนแบบเต็มความยาว
- การตรวจสอบมิติพื้นที่ส่วนท้าย
- การวัดความตกไข่
- การตัดความยาวคงที่
- การควบคุมความอดทนเฉพาะลูกค้า
รายงานการตรวจสอบสามารถระบุ OD ความหนาของผนัง รูปไข่ และความยาวได้จริง แทนที่จะระบุเพียงขนาดที่ระบุเท่านั้น
ผู้ซื้อมักต้องการการยืนยันว่าท่อที่ผ่านการอบอ่อนด้วยแสงปราศจากตะกรันออกไซด์หนัก การปนเปื้อนของเหล็กที่ฝังอยู่ สารหล่อลื่นที่ตกค้าง และข้อบกพร่องที่พื้นผิว
ขั้นตอนการจัดหาจึงอาจรวมถึง:
- ควบคุมการหลอมบรรยากาศ
- การทำความสะอาดพื้นผิวหลังการขึ้นรูป
- การตรวจสอบด้วยสายตาภายใต้แสงไฟควบคุม
- การตรวจสอบพื้นผิวภายใน
- การวัดความหยาบเมื่อระบุ
- ฝาปิดป้องกันและบรรจุภัณฑ์กันความชื้น
การอบอ่อนแบบสดใสควรถือเป็นสภาวะการผลิตที่มีการควบคุม ไม่ใช่เพียงการตกแต่งเพื่อความสวยงามเท่านั้น
การทดแทนโลหะผสมนิกเกิลอาจก่อให้เกิดความเสี่ยงร้ายแรงในการให้บริการ ดังนั้นแต่ละชุดการผลิตจึงควรสามารถตรวจสอบย้อนกลับได้ตั้งแต่วัตถุดิบจนถึงการจัดส่งขั้นสุดท้าย
การควบคุมคุณภาพที่มีอยู่ได้แก่:
- การติดตามหมายเลขความร้อน
- การระบุวัสดุที่เป็นบวก
- การวิเคราะห์ทางเคมีของทัพพีและผลิตภัณฑ์
- การทดสอบทางกล
- การทดสอบอุทกสถิตหรือกระแสไหลวน
- การรับรองมาตรฐาน EN 10204 3.1
- การตรวจสอบโดยบุคคลที่สาม
- การทำเครื่องหมายเกรด ขนาด เลขความร้อน และมาตรฐาน
ASTM B167 กำหนดให้ระบุโลหะผสม รุ่นข้อมูลจำเพาะ สภาพ ผิวสำเร็จ ขนาด วิธีทดสอบ และข้อกำหนดการรับรอง
| มาตรฐาน | แอปพลิเคชัน |
|---|---|
| มาตรฐาน ASTM B167 | ท่อและท่อโลหะผสมนิกเกิลโครเมียมไร้รอยต่อ |
| ASME SB-167 | การยอมรับ ASME สำหรับการก่อสร้างอุปกรณ์รับแรงดัน |
| มาตรฐาน ASTM B829 | ข้อกำหนดด้านมิติ การทดสอบ และความทนทานทั่วไปสำหรับท่อไร้รอยต่อโลหะผสมนิกเกิล |
| มาตรฐาน ASTM E8/E8M | การทดสอบแรงดึงของวัสดุที่เป็นโลหะ |
| มาตรฐาน ASTM E213 | การตรวจอัลตราโซนิกของท่อและท่อโลหะเมื่อระบุ |
| มาตรฐาน ASTM E426 | การตรวจสอบทางแม่เหล็กไฟฟ้าของผลิตภัณฑ์ท่อไร้รอยต่อและรอยเชื่อมเมื่อระบุ |
| อีเอ็น 10204 | ประเภทเอกสารการตรวจสอบ ได้แก่ 3.1 การรับรอง |
| TS EN ISO 6507-1 | การทดสอบความแข็งของ Vickers เมื่อจำเป็น |
| JIS H 4552 | ท่อและท่อไร้รอยต่อนิกเกิลและโลหะผสมนิกเกิล |
| กิกะไบต์/ที 15007 | การกำหนดนิกเกิลและโลหะผสมนิกเกิลและการอ้างอิงองค์ประกอบทางเคมี |
ใบสั่งซื้อควรระบุรุ่นมาตรฐานที่แน่นอน เนื่องจากความครอบคลุมของโลหะผสม มาตรฐานอ้างอิง และข้อกำหนดเพิ่มเติมสามารถเปลี่ยนแปลงได้ระหว่างการแก้ไข ASTM B167-23 ประกอบด้วย UNS N06600 และโลหะผสมนิกเกิล-โครเมียมอื่นๆ สำหรับท่อและท่อที่ทนต่อการกัดกร่อนและทนความร้อนได้อย่างราบรื่น
สามารถติดตั้งท่อไร้รอยต่อ UNS N06600 เป็นท่อถ่ายเทความร้อนภายในตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อที่ใช้เพื่อให้ความร้อนหรือเย็นของเหลวในกระบวนการที่มีฤทธิ์กัดกร่อน
สำหรับแอปพลิเคชันนี้ โดยทั่วไปข้อกำหนดในการจัดซื้อจะรวมถึง:
- เส้นผ่านศูนย์กลางภายนอกที่ควบคุมได้เพื่อให้มีระยะห่างจากแผ่นท่อที่แม่นยำ
- ความหนาของผนังที่มั่นคงสำหรับการออกแบบแรงดัน
- พื้นผิวอบอ่อนที่สว่างหรือสะอาด
- การทดสอบทางไฟฟ้าแบบไม่ทำลายแบบเต็มความยาว

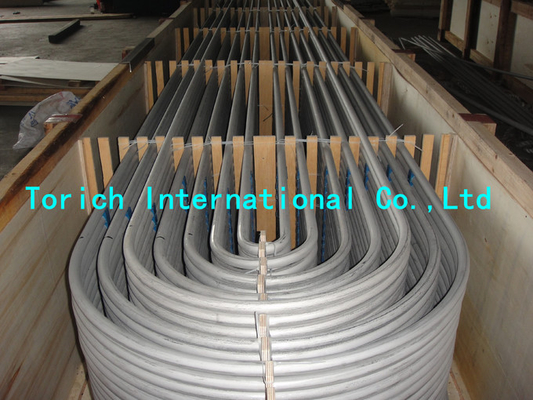

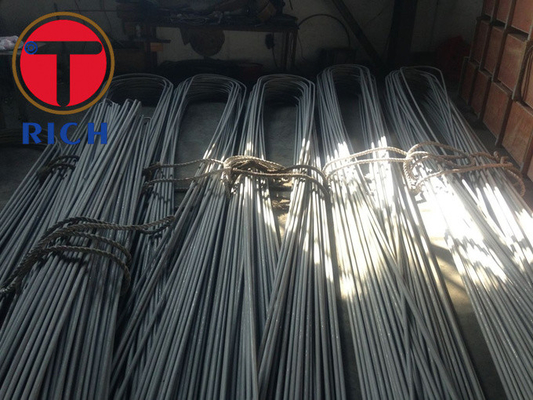

- ความสามารถในการโค้งงอสำหรับการกำหนดค่าท่อ U
- การติดตามหมายเลขความร้อน
- ความสะอาดของปลายท่อสำหรับการเชื่อมแบบวงโคจรหรือการขยาย
- การทดสอบอุทกสถิตเมื่อระบุ
การเลือกวัสดุขั้นสุดท้ายจะต้องพิจารณาถึงองค์ประกอบของของเหลวในกระบวนการ อุณหภูมิในการทำงาน ความเข้มข้นของคลอไรด์ ความดัน ความเร็วการไหล และวิธีการทำความสะอาด
| เกรดยูเอ็นเอส | นิ | Cr | เฟ | มน | อัล | ค | ลูกบาศ์ก | ศรี | ส | องค์ประกอบควบคุมอื่น ๆ |
|---|---|---|---|---|---|---|---|---|---|---|
| N06600 | 72.0 นาที | 14.0-17.0 | 6.0-10.0 | สูงสุด 1.0 | -- | สูงสุด 0.15 | สูงสุด 0.50 | สูงสุด 0.50 | สูงสุด 0.015 | -- |
| N06601 | 58.0-63.0 | 21.0-25.0 | สมดุล | สูงสุด 1.5 | 1.0-1.7 | สูงสุด 0.10 | สูงสุด 1.0 | สูงสุด 0.50 | สูงสุด 0.015 | -- |
| N06603 | สมดุล | 24.0-26.0 | 8.0-11.0 | สูงสุด 0.15 | 2.4-3.0 | 0.20-0.40 | สูงสุด 0.50 | สูงสุด 0.50 | สูงสุด 0.010 | ทิ 0.10-0.25; หน้า 0.020 สูงสุด; ซาร์ 0.01-0.10; ใช่ 0.01-0.15 |
| N06690 | 58.0 นาที | 27.0-31.0 | 7.0-11.0 | สูงสุด 0.50 | -- | สูงสุด 0.05 | สูงสุด 0.50 | สูงสุด 0.50 | สูงสุด 0.015 | -- |
| N06693 | สมดุล | 27.0-31.0 | 2.5-6.0 | สูงสุด 1.0 | 2.5-4.0 | สูงสุด 0.15 | สูงสุด 0.50 | สูงสุด 0.50 | สูงสุด 0.010 | Ti 1.0 สูงสุด; NB 0.5-2.5 |
| เกรดยูเอ็นเอส | สภาพที่ใช้บังคับ | ความต้านแรงดึงขั้นต่ำ | ความแข็งแรงของผลผลิต 0.2% ขั้นต่ำ | การยืดตัว, นาที. |
|---|---|---|---|---|
| N06600 | อบอ่อนงานเย็น OD ≤127 มม | 550 เมกะปาสคาล | 240 เมกะปาสคาล | 30% |
| N06601 | งานเย็นหรืองานร้อนอบอ่อนทุกขนาด | 550 เมกะปาสคาล | 205 เมกะปาสคาล | 30% |
| N06603 | งานเย็นหรืองานร้อนอบอ่อนทุกขนาด | 650 เมกะปาสคาล | 300 เมกะปาสคาล | 25% |
| N06690 | อบอ่อนงานเย็น OD ≤127 มม | 586 เมกะปาสคาล | 240 เมกะปาสคาล | 30% |
| N06693 | อบอ่อนงานเย็นหรืองานร้อน OD ≤127 มม | 690 เมกะปาสคาล | 345 เมกะปาสคาล | 30% |
| รายการตรวจสอบ | ข้อกำหนดที่แนะนำ |
|---|---|
| การวิเคราะห์ทางเคมี | ตรวจสอบองค์ประกอบ UNS N06600 โดยการวิเคราะห์ความร้อน |
| พีเอ็มไอ | ยืนยันเอกลักษณ์ของโลหะผสมนิกเกิล โครเมียม และเหล็ก |
| การทดสอบแรงดึง | ยืนยันคุณสมบัติทางกลขั้นต่ำ ASTM B167 |
| การทดสอบกระแสเอ็ดดี้ | การตรวจสอบความยาวเต็มของแต่ละหลอด |
| การทดสอบอุทกสถิต | เมื่อระบุแทนหรือเพิ่มเติมจากการทดสอบทางไฟฟ้า |
| การตรวจสอบมิติ | OD ความหนาของผนัง ความยาว และรูปไข่ |
| การตรวจสอบพื้นผิว | การตรวจสายตาทั้งภายในและภายนอก |
| การทดสอบความหยาบ | เมื่อจำเป็นต้องระบุค่า Ra ที่ระบุ |
| แบนหรือวูบวาบ | ตามข้อตกลงเมื่อต้องมีการตรวจสอบการประดิษฐ์ |
| เอกสารประกอบ | EN 10204 3.1 ใบรับรองและรายงานการตรวจสอบ |
| การตรวจสอบย้อนกลับ | รักษาจำนวนความร้อนผ่านการผลิตและบรรจุภัณฑ์ |
-
