ASTM A53 เกรด B ST52 ท่อเหล็กไร้รอยและท่อเหล็กทรงโอวาลขนาดใหญ่ภายนอก 10-420 มม
รายละเอียดสินค้า
ท่อสแตนเลสมีความแม่นยำ
,ท่อเหล็กคาร์บอนไม่มีรอยต่อ

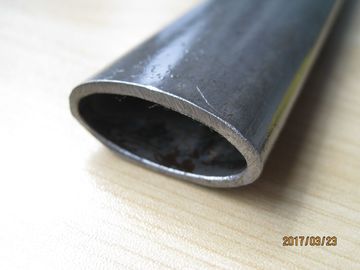

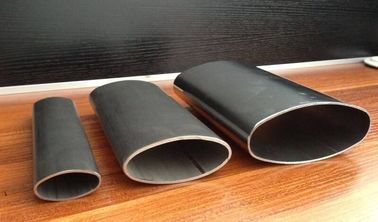

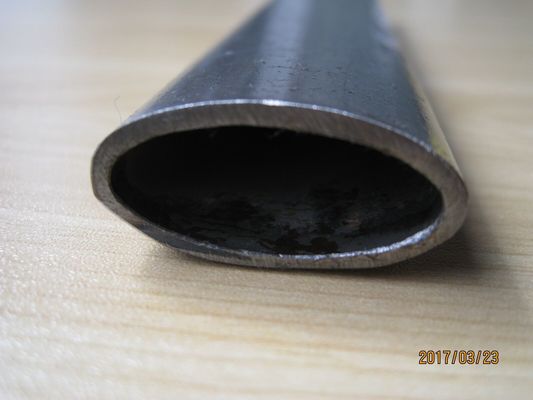

ท่อเหล็กไร้ตะเข็บรูปวงรีและวงรี ASTM A53 และ DIN 1629 ST35-ST52 เป็นส่วนกลวงเหล็กคาร์บอนที่ผลิตโดยกระบวนการผลิตท่อไร้ตะเข็บ ตามด้วยการดึงเย็น การรีดเย็น หรือการขึ้นรูปโปรไฟล์ที่แม่นยำ เหมาะสำหรับส่วนประกอบที่ต้องการความสูงของโปรไฟล์ที่ต่ำกว่า ความแข็งแรงตามทิศทางที่สูงกว่า พื้นผิวที่เรียบ และการใช้พื้นที่ติดตั้งที่มีประสิทธิภาพมากกว่าท่อกลมทั่วไป
สามารถผลิตโปรไฟล์รูปวงรี วงรี และวงรีแบบแบนได้ตามแบบของลูกค้า พารามิเตอร์ที่สำคัญ เช่น แกนหลัก แกนรอง ความหนาผนัง รัศมีมุม การบิด ความตรง และความสมมาตรของหน้าตัด ควรระบุแยกต่างหากในใบสั่งซื้อ
คำชี้แจงทางเทคนิค: ASTM A369 เป็นข้อกำหนดสำหรับท่อเหล็กคาร์บอนหรือเหล็กกล้าอัลลอยด์เฟอร์ริติกแบบตีขึ้นรูปและเจาะผนังหนาสำหรับใช้งานที่อุณหภูมิสูง ไม่ใช่เกรดวัสดุทั่วไปสำหรับท่อรูปวงรีแบบดึงเย็น ASTM A53 ใช้กับท่อเหล็กกลมแบบเชื่อมหรือไร้ตะเข็บเป็นหลัก สำหรับท่อรูปวงรีไร้ตะเข็บที่ควบคุมมิติ ASTM A519, EN 10305-1, DIN 1629, JIS G3445, GB/T 3639 หรือข้อกำหนดตามแบบที่ตกลงกันโดยทั่วไปจะเหมาะสมกว่า
| รายการ | ข้อมูลจำเพาะที่มี |
|---|---|
| ประเภทผลิตภัณฑ์ | ท่อไร้ตะเข็บรูปวงรี, ท่อวงรี, ท่อรูปวงรีแบบแบน |
| วัสดุ | เหล็กคาร์บอนและเหล็กโครงสร้างอัลลอยด์ต่ำ |
| มาตรฐาน | ASTM A53, ASTM A519, DIN 1629, EN 10305-1, JIS G3445, GB/T 3639, GOST 8734 |
| เกรดทั่วไป | ASTM A53 เกรด A, ASTM A53 เกรด B, ST35, ST45, ST52 |
| มิติภายนอกหลัก | 10-420 มม. ขึ้นอยู่กับโปรไฟล์และเครื่องมือ |
| มิติภายนอกรอง | ผลิตตามแบบ |
| ความหนาผนัง | 0.5-50 มม. ขึ้นอยู่กับขนาดโปรไฟล์และอัตราส่วนการขึ้นรูป |
| ความยาว | 1-12 ม.; มีขนาดมาตรฐานและตัดตามความยาว |
| ความคลาดเคลื่อนของมิติ | ตามแบบ; มีความคลาดเคลื่อนจากการดึงเย็นที่แม่นยำ |
| ความคลาดเคลื่อนของความหนาผนัง | โดยทั่วไป ±5% ถึง ±10% ขึ้นอยู่กับขนาดและมาตรฐานที่ใช้บังคับ |
| ความตรง | โดยทั่วไป ≤1.0 มม. ต่อ 1,000 มม.; ควบคุมให้เข้มงวดขึ้นตามข้อตกลง |
| การบิด | ควบคุมตามมิติโปรไฟล์และข้อกำหนดการสั่งซื้อ |
| ความสมมาตรของหน้าตัด | ตรวจสอบความเบี่ยงเบนของแกนหลักและแกนรองโดยใช้เกจโปรไฟล์หรือ CMM |
| สภาพพื้นผิว | ดอง, ฟอสเฟต, ทาน้ำมัน, ดำ, สว่าง, ชุบสังกะสี, ทาสี, หรือปรับแต่งเอง |
| กระบวนการผลิต | ท่อแม่แบบไร้ตะเข็บที่ผลิตร้อน ตามด้วยการดึงเย็น การรีดเย็น หรือการขึ้นรูปโปรไฟล์ |
| การอบชุบด้วยความร้อน | อบรีด, ทำให้เป็นเนื้อเดียวกัน, ลดความเค้น, อบอ่อน, หรือทำให้เป็นเนื้อเดียวกันและอบคืนตัว |
| สภาพปลาย | ปลายเรียบ, ลบคม, ลบมุม, เกลียว, หรือการตัดเฉือนเฉพาะตามแบบ |
| การตรวจสอบ | การตรวจสอบมิติ, การทดสอบแรงดึง, การทดสอบการแบน, การทดสอบความแข็ง, การทดสอบกระแสไหลวน หรือการทดสอบอัลตราโซนิก |
| เอกสาร | มีใบรับรองการตรวจสอบ EN 10204 3.1 |
แกนหลัก, แกนรอง, ความหนาผนัง, รัศมีโปรไฟล์ และความสมมาตรของหน้าตัดได้รับการตรวจสอบอย่างอิสระ ซึ่งน่าเชื่อถือกว่าการอธิบายท่อรูปวงรีด้วยเส้นผ่านศูนย์กลางภายนอกที่เทียบเท่าเท่านั้น
สำหรับการประกอบที่แม่นยำ แบบสั่งซื้อที่แนะนำควรรวมถึง: มิติภายนอกหลัก × มิติภายนอกรอง × ความหนาผนัง × ความยาว แบบควรระบุความเบี่ยงเบนของแกนหลักที่ยอมรับได้, ความเบี่ยงเบนของแกนรอง, การบิด, ความตรง, และรัศมีมุมหรือรัศมีเปลี่ยนผ่าน
ท่อรูปวงรีมีโมเมนต์ความเฉื่อยอันดับสองที่แตกต่างกันรอบแกนหลักและแกนรอง ทำให้ผู้ออกแบบสามารถวางแนวท่อเพื่อให้ได้ความแข็งแรงที่มากขึ้นในทิศทางการรับแรงหลัก โดยไม่ต้องเพิ่มความสูงของโปรไฟล์โดยรวม
ความแข็งแรงสุดท้ายขึ้นอยู่กับรูปทรงหน้าตัดทั้งหมด และควรตรวจสอบจากแบบที่อนุมัติ แทนที่จะประมาณจากเส้นผ่านศูนย์กลางท่อกลมมาตรฐาน
การดึงเย็นหรือการขึ้นรูปโปรไฟล์ที่ควบคุมได้ สามารถสร้างพื้นผิวด้านนอกที่สม่ำเสมอ เหมาะสำหรับการทาสี, การเคลือบผง, การชุบ, การเชื่อม, และการตัดเฉือนต่อไป ความหยาบของพื้นผิวและรอยตามยาวที่ยอมรับได้ควรตกลงกันก่อนการผลิตเมื่อใช้ท่อเป็นส่วนประกอบที่มองเห็นได้
เครื่องมือขึ้นรูป, อัตราส่วนการลด, การหล่อลื่น, และลำดับการอบชุบด้วยความร้อน ถูกควบคุมเพื่อลดการบางของผนังที่มากเกินไปที่ปลายแกนหลัก ควรวัดความหนาผนังที่หลายตำแหน่งรอบหน้าตัด แทนที่จะวัดเพียงจุดเดียว
สามารถเลือกการอบชุบด้วยความร้อนได้ตามความสมดุลที่ต้องการระหว่างความแข็งแรง, การยืดตัว, ความแข็ง, ความสามารถในการเชื่อม, และประสิทธิภาพการขึ้นรูป โดยทั่วไปจะเลือก Normalized ST35 หรือ ST45 สำหรับส่วนประกอบที่ต้องการการขึ้นรูปและการเชื่อมที่ดี ในขณะที่ ST52 จะถูกเลือกเมื่อต้องการความแข็งแรงของโครงสร้างที่สูงขึ้น
ผู้ซื้อที่เป็นมืออาชีพมักพบว่าซัพพลายเออร์เสนอราคาเพียง "เส้นผ่านศูนย์กลางภายนอก" สำหรับท่อที่ไม่กลม ซึ่งไม่เพียงพอสำหรับโปรไฟล์รูปวงรี
โปรไฟล์ที่กำหนดเองแต่ละแบบสามารถควบคุมได้โดยใช้แบบที่อนุมัติซึ่งระบุ:
| พารามิเตอร์ที่ควบคุม | วิธีการตรวจสอบ |
|---|---|
| มิติภายนอกหลัก | คาลิปเปอร์, เกจโปรไฟล์, หรือ CMM |
| มิติภายนอกรอง | คาลิปเปอร์, เกจโปรไฟล์, หรือ CMM |
| ความหนาผนัง | เกจอัลตราโซนิก หรือการวัดหน้าตัด |
| ความสมมาตรของหน้าตัด | เครื่องเปรียบเทียบภาพ, เกจโปรไฟล์, หรือ CMM |
| ความตรง | ไม้บรรทัด, เกจวัดหน้าปัด, หรือแท่นตรวจสอบ |
| การบิด | อุปกรณ์ยึดอ้างอิงและการวัดมุม |
| ข้อบกพร่องของพื้นผิว | การตรวจสอบด้วยสายตาและตัวอย่างที่ยอมรับได้ตามข้อตกลง |
วิธีการตรวจสอบนี้ช่วยลดการรบกวนในการประกอบและความไม่สอดคล้องกันในการติดตั้งระหว่างชุดการผลิต
ASTM A53 กำหนดท่อเหล็กดำหรือท่อเหล็กอาบสังกะสีแบบเชื่อมและไร้ตะเข็บ และส่วนใหญ่จะอิงตามมิติของท่อกลม ASTM A369 ครอบคลุมท่อแบบตีขึ้นรูปและเจาะผนังหนาสำหรับใช้งานที่อุณหภูมิสูง มาตรฐานทั้งสองอย่างนี้เพียงอย่างเดียวไม่สามารถกำหนดข้อกำหนดมิติทั้งหมดสำหรับส่วนรูปวงรีที่ขึ้นรูปเย็นได้
ด้วยเหตุนี้ คำสั่งซื้อสามารถจัดการได้ผ่านข้อกำหนดที่ประสานงานกันสองประการ: คุณสมบัติของวัสดุและคุณสมบัติทางกลตามมาตรฐานวัสดุที่เลือก และรูปทรงวงรีสุดท้าย, ความคลาดเคลื่อน, ความตรง, การบิด, สภาพพื้นผิว, และความยาวตามแบบที่อนุมัติหรือมาตรฐานท่อแม่นยำที่ตกลงกัน
สิ่งนี้จะป้องกันการอ้างสิทธิ์ที่ไม่ถูกต้องว่าส่วนรูปวงรีตามแบบตรงตามข้อกำหนดมิติทั้งหมดของมาตรฐานท่อกลมโดยอัตโนมัติ
สามารถเลือกการทดสอบได้ตามกระบวนการผลิตและสภาวะการใช้งานที่ตั้งใจไว้
- สำหรับการประกอบแบบเชื่อม จะให้ความสำคัญกับองค์ประกอบทางเคมี, คุณสมบัติแรงดึง, ความสามารถในการเชื่อม, และความสะอาดของพื้นผิว
- สำหรับชิ้นส่วนที่ดัดงอ จะตรวจสอบการยืดตัว, ความแข็ง, การบางของผนัง, และการบิดเบี้ยวของหน้าตัด
- สำหรับชิ้นส่วนโครงสร้างที่เกี่ยวข้องกับความปลอดภัย สามารถจัดหาการทดสอบแรงดึง, การทดสอบการแบน, การทดสอบอัลตราโซนิกหรือกระแสไหลวน, รายงานมิติ, และหมายเลขความร้อนที่สามารถตรวจสอบย้อนกลับได้
แผนการตรวจสอบนี้หลีกเลี่ยงการทดสอบที่ไม่จำเป็น ในขณะเดียวกันก็รับประกันว่าลักษณะสำคัญของส่วนประกอบที่เสร็จสมบูรณ์ได้รับการตรวจสอบ
| ระบบมาตรฐาน | มาตรฐานที่ใช้บังคับ | คำอธิบายสั้นๆ |
|---|---|---|
| ASTM | ASTM A53/A53M | ท่อเหล็กดำหรือท่อเหล็กอาบสังกะสีแบบจุ่มร้อนทั้งแบบไร้ตะเข็บและแบบเชื่อม; ส่วนใหญ่เป็นท่อแรงดันและท่อกลไกแบบกลม |
| ASTM | ASTM A519 | ท่อกลไกเหล็กคาร์บอนและอัลลอยด์ไร้ตะเข็บ; เหมาะสำหรับเป็นฐานวัสดุสำหรับโปรไฟล์ที่กำหนดเอง |
| ASTM | ASTM A369/A369M | ท่อเหล็กคาร์บอนหรืออัลลอยด์เฟอร์ริติกแบบตีขึ้นรูปและเจาะผนังหนาสำหรับใช้งานที่อุณหภูมิสูง; ไม่ใช่มาตรฐานท่อรูปวงรีทั่วไป |
| EN | EN 10305-1 | ท่อเหล็กกลมไร้ตะเข็บแบบดึงเย็นพร้อมมิติที่ควบคุมได้และคุณภาพพื้นผิว |
| DIN | DIN 1629 | ข้อกำหนดทางประวัติศาสตร์สำหรับท่อเหล็กกลมไร้ตะเข็บที่ไม่ใช่อัลลอยด์พร้อมข้อกำหนดคุณภาพพิเศษ |
| JIS | JIS G3445 | ท่อเหล็กคาร์บอนสำหรับวัตถุประสงค์โครงสร้างเครื่องจักร |
| GB | GB/T 3639 | ท่อเหล็กกลมไร้ตะเข็บแบบดึงเย็นหรือรีดเย็น |
| GOST | GOST 8734 | ท่อเหล็กไร้ตะเข็บที่เสียรูปด้วยความเย็น ครอบคลุมมิติและข้อกำหนดการส่งมอบทางเทคนิค |
ท่อเหล็กไร้ตะเข็บรูปวงรี ST52 สามารถใช้ผลิตราวจับป้องกันห้องโดยสารรถแทรกเตอร์ หน้าตัดรูปวงรีให้พื้นผิวที่จับได้สะดวก ลดการยื่นออกมาจากโครงสร้างห้องโดยสาร และเพิ่มความต้านทานการดัดงอเมื่อแกนหลักอยู่ในทิศทางการรับแรงหลัก
สำหรับผลิตภัณฑ์นี้ แบบสั่งซื้อควรกำหนดโปรไฟล์ท่อ, รัศมีการดัด, ความยาวตรงระหว่างการดัด, การแบนที่ยอมรับได้หลังการดัด, ตำแหน่งรอยเชื่อม, ระบบเคลือบ, และมิติของอุปกรณ์ติดตั้งสุดท้าย ท่อควรได้รับการทดสอบการแตกร้าวและการบางของผนังที่มากเกินไปหลังการดัดด้วย
| เกรด | มาตรฐาน | C % | Si % | Mn % | P % สูงสุด | S % สูงสุด |
|---|---|---|---|---|---|---|
| ASTM A53 เกรด A | ASTM A53/A53M | 0.25 สูงสุด | -- | 0.95 สูงสุด | 0.050 | 0.045 |
| ASTM A53 เกรด B | ASTM A53/A53M | 0.30 สูงสุด | -- | 1.20 สูงสุด | 0.050 | 0.045 |
| ST35 | DIN 1629 | 0.17 สูงสุด | 0.35 สูงสุด | 0.40 ขั้นต่ำ | 0.040 | 0.040 |
| ST45 | DIN 1629 | 0.21 สูงสุด | 0.35 สูงสุด | 0.40 ขั้นต่ำ | 0.040 | 0.040 |
| ST52 | DIN 1629 | 0.22 สูงสุด | 0.55 สูงสุด | 1.60 สูงสุด | 0.040 | 0.040 |
| เกรด | มาตรฐาน | กำลังครากขั้นต่ำ | กำลังรับแรงดึง | การยืดตัวขั้นต่ำ |
|---|---|---|---|---|
| ASTM A53 เกรด A | ASTM A53/A53M | 205 MPa | 330 MPa ขั้นต่ำ | คำนวณตามพื้นที่ตัวอย่างและสูตรมาตรฐาน |
| ASTM A53 เกรด B | ASTM A53/A53M | 240 MPa | 415 MPa ขั้นต่ำ | คำนวณตามพื้นที่ตัวอย่างและสูตรมาตรฐาน |
| ST35 | DIN 1629 | 235 MPa | 350-480 MPa | 25% |
| ST45 | DIN 1629 | 255 MPa | 410-530 MPa | 21% |
| ST52 | DIN 1629 | 355 MPa | 500-650 MPa | 21% |
-
