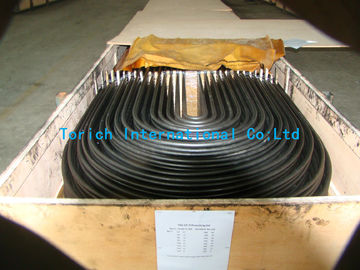

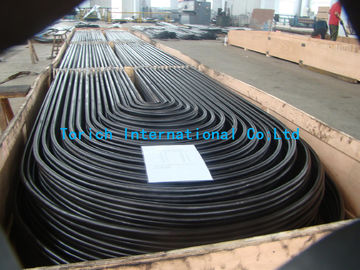

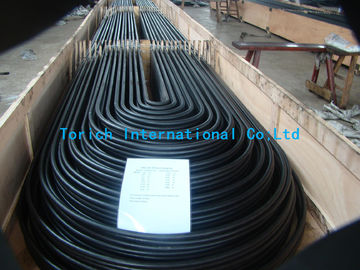

A 556/556M เครื่องทำน้ำเย็นแบบป้อนคาร์บอนท่อเหล็กดำ

A 556 / A 556M เครื่องทำความร้อนป้อนคาร์บอนแบบดึงเย็นท่อเหล็กไร้ตะเข็บ

1. เอกสารอ้างอิง
1.1 มาตรฐาน ASTM:
ข้อกำหนดขนาด 450 / A 450M สำหรับข้อกำหนดทั่วไปสำหรับเหล็กกล้าคาร์บอนเฟอริติกและท่อเหล็กโลหะผสมออสเทนนิติก E 30 วิธีทดสอบสำหรับการวิเคราะห์ทางเคมีของเหล็กเหล็กหล่อเหล็กเปิดโล่งและเหล็กดัด

2. ผลิต

2.1 การผลิต - หลอดจะต้องทำโดยกระบวนการที่ไร้รอยต่อและจะดึงเย็น

2.2 การรักษาความร้อน:
2.2.1 ท่อที่ดึงด้วยความเย็นจะต้องผ่านความร้อนหลังจากผ่านการดึงความเย็นที่อุณหภูมิ 1200 ° [640 ° C] หรือสูงกว่าเพื่อให้แน่ใจว่ามีความเหนียวที่น่าพอใจสำหรับการรีดเป็นแผ่นท่อและให้คุณสมบัติเชิงกลตามที่กำหนด
2.2.2 หากการคลายความเครียดของ U-bends นั้นมีความเฉพาะเจาะจงการอบอ่อนจะประกอบด้วยการทำให้ส่วนที่งออยู่ในช่วง 1100 ถึง 1200 ° F [585 ถึง 640 ° C]

3. องค์ประกอบทางเคมี
3.1 เหล็กจะต้องเป็นไปตามข้อกำหนดอย่างใดอย่างหนึ่งตามองค์ประกอบทางเคมีตามที่กำหนดในตารางที่ 1 3.2 เมื่อสั่งเกรดตามข้อกำหนดนี้การจัดหาเกรดโลหะผสมที่ต้องการการเพิ่มองค์ประกอบอื่นนอกเหนือจากที่ระบุไว้สำหรับเกรดที่สั่ง ใน

4. รูปแบบที่อนุญาตในมิติ (รูปที่ 1)
4.1 การเปลี่ยนแปลงที่อนุญาตจาก diameters ฮอลล์ภายนอกที่ระบุไม่เกิน 0.004 นิ้ว [0.10 มม.] สำหรับ tubing ต่ำกว่า 1.0-in [25.4-mm] เส้นผ่านศูนย์กลางภายนอกหรือ 0.006 in. [0.15 mm] สำหรับ tubing 1.0 in. [25.4 mm] ถึง 1.25 in. [31.7 mm] รวม. ความคลาดเคลื่อนเหล่านี้ไม่สามารถใช้กับส่วนที่โค้งงอของ U-tube ที่ส่วนโค้งงอของท่อ U สำหรับ R = 2 D orgreater ไม่ได้มีขนาดเส้นผ่าศูนย์กลางใหญ่หรือเล็กของหลอดจะลดลงจากค่าเล็กน้อยมากกว่า 10% หากระบุ 1 ⁄ D ความคลาดเคลื่อนอาจมากกว่า
4.2 รูปแบบที่อนุญาตจากความหนาขั้นต่ำที่ระบุต้องไม่เกิน +20% หรือ −0 ความหนาของผนัง

หลอดในส่วนของ U-bent จะต้องไม่น้อยกว่าที่กำหนดโดย:
tf T 2R / 2R D (1)
ที่อยู่:
t = ความหนาของผนังหลังจากดัดงอ, [มม.],
T = ความหนาของผนังท่อต่ำสุดระบุเป็น [มม.],
R = รัศมีโค้งกลาง, นิ้ว [mm] และ
D = เส้นผ่านศูนย์กลางภายนอกของท่อที่ระบุเป็นนิ้ว [mm]
