| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TORICH |
| ได้รับการรับรอง: | ISO 9001 ISO 14001 EN 10204.3.1 TS 16949 ABS |
| หมายเลขรุ่น: | SAE J524 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ตัน |
| ราคา: | USD 600-1200 ton |
| รายละเอียดการบรรจุ: | น้ำมัน antirust ในการรวมกลุ่มหกเหลี่ยม |
| เวลาการส่งมอบ: | 5-8 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | L / C, D / A, D / P, T / T |
| สามารถในการผลิต: | 60000 ตันต่อปี |
| มาตรฐาน: | SAE J524 | วัสดุ: | เหล็กกล้าคาร์บอนต่ำ |
|---|---|---|---|
| ช่วงขนาด: | OD:6-88.9mm WT:1-15mm L: ตามคำสั่งของลูกค้า | การผลิต: | วาดเย็นแบบไม่มีรอยต่อ |
| รักษาหัวใจ: | อบอ่อน อบอ่อนสดใส | ลักษณะเฉพาะ: | ท่อ |
| แอปพลิเคชั่น: | สำหรับการดัดและบานของชิ้นส่วนรถยนต์ | MTC: | EN10204 3.1B |
| แสงสูง: | precision seamless pipe,precision pipes and tubes |
||

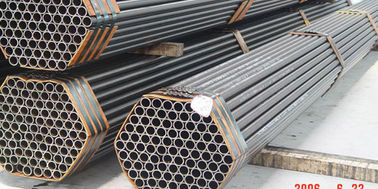

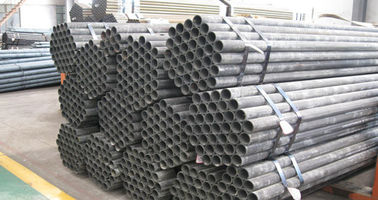

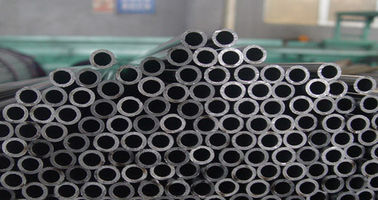

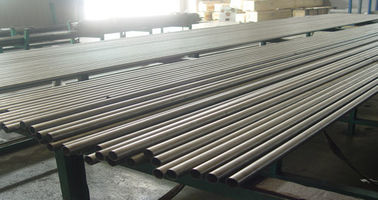

SAE J524 ท่อเหล็กแม่นยำดึงเย็นแบบไม่มีรอยต่อสำหรับรถยนต์ที่ได้รับการรับรองมาตรฐาน ISO 9001
รายละเอียดโดยย่อ:
มาตรฐาน: SAE J524 ท่อเหล็กไม่มีตะเข็บ
J524 ท่อเหล็กคาร์บอนต่ำไม่มีรอยต่ออบอ่อนสำหรับการดัดและวูบวาบ
SAE J524 ท่อเหล็กแม่นยำดึงเย็นแบบไม่มีรอยต่อสำหรับรถยนต์
ช่วงขนาด:
OD:6-88.9mm
WT:1-15 มม.
L: ตามคำสั่งของลูกค้า
การใช้งาน:สำหรับการดัดและบานเป็นชิ้นส่วนรถยนต์
การผลิต:
ท่อมีขนาดดึงเย็นและหลังจากการขึ้นรูปจะต้องอบอ่อนในลักษณะที่จะผลิตผลิตภัณฑ์สำเร็จรูป
ซึ่งตรงตามข้อกำหนด SAE J524 และความต้องการของลูกค้า
ขนาดและความคลาดเคลื่อน
| ตารางที่ 1- TUBING OUTSIDE DIAMATER TOLERANCE | |||||||
| ท่อที่กำหนด OD mm | ความคลาดเคลื่อน ±mm | ||||||
| มากถึง 25.4 | 0.10 | ||||||
| รวมมากกว่า 25.4 ถึง 38.1 | 0.15 | ||||||
| รวมกว่า 38.1 ถึง 50.8 | 0.20 | ||||||
| รวมกว่า 50.8 ถึง 88.9 แล้ว | 0.25 | ||||||
| ความทนทานต่อ WT จะต้องไม่เกิน 10% | |||||||
วัสดุ:
ท่อทำจากเหล็กกล้าคาร์บอนต่ำที่ยืนยันองค์ประกอบทางเคมีดังต่อไปนี้
| ตารางที่ 2- ข้อกำหนดทางเคมี | |||||||
| ธาตุ | % | ||||||
| คาร์บอน | 0.18 สูงสุด | ||||||
| แมงกานีส | 0.30 ถึง 0.60 | ||||||
| Phosphpris | 0.040 สูงสุด | ||||||
| กำมะถัน | 0.050 สูงสุด | ||||||
คุณสมบัติทางกล:
ท่อสำเร็จรูปมีคุณสมบัติทางกลตามตารางต่อไปนี้:
| ตารางที่ 3- คุณสมบัติทางกล | |||||||
| คุณสมบัติ | ค่า | ||||||
| ความแข็งแรงของผลผลิตขั้นต่ำ | 170 Mpa | ||||||
| Ultimate Strenth มิน | 310 Mpa | ||||||
| การยืดตัวใน 50 มม. นาที | 30% | ||||||
| ความแข็ง ( Rockwell B), สูงสุด | 65.00 | ||||||
คุณภาพ:
ความยาวของท่อสำเร็จรูปนั้นค่อนข้างตรงและมีปลายเรียบที่ปราศจากเสี้ยน
ท่อไม่มีขนาดและข้อบกพร่องที่เป็นอันตรายและมีลักษณะเหมือนช่าง
ความไม่สมบูรณ์ของพื้นผิว เช่น รอยใช้งาน รอยดาย หรือหลุมตื้น จะไม่ถือว่าเป็นอันตราย
ข้อบกพร่องหากความไม่สมบูรณ์อยู่ในเกณฑ์ความคลาดเคลื่อนที่ระบุไว้สำหรับเส้นผ่านศูนย์กลางและความหนาของผนัง
ไม่จำเป็นต้องกำจัดความไม่สมบูรณ์ของพื้นผิวดังกล่าว
ต้องการประสิทธิภาพการทำงาน:
ท่อสำเร็จรูปเป็นไปตามการทดสอบประสิทธิภาพต่อไปนี้ใน SAE J1677 . อย่างน่าพอใจ
สิ่งพิมพ์ SAE สำหรับมาตรฐานที่เกี่ยวข้อง:
การวิเคราะห์ผลิตภัณฑ์ SAE J409 - การเปลี่ยนแปลงที่อนุญาตจากการวิเคราะห์ทางเคมีที่ระบุของความร้อนหรือการหล่อ
หล่อเหล็ก
การทดสอบ SAE J1677 และขั้นตอนสำหรับท่อเหล็กและทองแดงนิกเกิล
SAE J514 อุปกรณ์ท่อไฮโดรลิค
SAE J533 พลุสำหรับท่อ
SAE J1065 แรงดันใช้งานอ้างอิงปกติสำหรับท่อเหล็กไฮดรอลิก
ข้อต่อ SAE J1453 - ซีลหน้าโอริง
SAE J2551 แนวทางปฏิบัติที่แนะนำสำหรับการใช้งานท่อโลหะตัวนำของของไหล
SAE J2592 ท่อเหล็กคาร์บอนสำหรับการใช้งานทั่วไป - ทำความเข้าใจเกี่ยวกับการทดสอบแบบไม่ทำลายสำหรับคาร์บอน
ท่อเหล็ก
SAE J2658 ชุดประกอบตัวนำท่อโลหะสำหรับกำลังของของไหลและการใช้งานทั่วไป - วิธีทดสอบ
สำหรับการประกอบท่อโลหะกำลังของของไหลของของไหลไฮดรอลิก
สิ่งพิมพ์ ASTM:
ASTM A513 ท่อเหล็กคาร์บอนและโลหะผสมที่มีความต้านทานไฟฟ้า
ข้อกำหนดมาตรฐาน ASTM A519 สำหรับท่อเครื่องกลคาร์บอนและโลหะผสมไม่มีรอยต่อ
ข้อกำหนดมาตรฐาน ASTM A450/ A-450M สำหรับข้อกำหนดทั่วไปสำหรับคาร์บอน โลหะผสมเฟอริติกและ
ท่อเหล็กโลหะผสมออสเตนนิติก
สิ่งพิมพ์ ISO:
ISO 3304 ท่อเหล็กไร้ตะเข็บปลายเรียบ เงื่อนไขทางเทคนิคสำหรับการจัดส่ง
ISO 5598 ระบบและส่วนประกอบกำลังของของไหล - Vocabulary
ISO 8434-2 ข้อต่อท่อโลหะสำหรับกำลังของไหลและการใช้งานทั่วไป - ส่วนที่: 2 37° ข้อต่อแฟลร์
ISO 8434-3 การต่อท่อโลหะสำหรับกำลังของไหลและการใช้งานทั่วไป - ส่วนที่: อุปกรณ์ 3 ORFS
ISO 10583 กำลังของของไหลไฮดรอลิก - วิธีทดสอบการเชื่อมต่อท่อ
ISO 10763 กำลังของไหลของของไหลไฮดรอลิก - ท่อเหล็กปลายเรียบ ไร้รอยต่อ และเชื่อม - ขนาดและ
แรงดันใช้งานเล็กน้อย
