| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TORICH |
| ได้รับการรับรอง: | ISO 9001-2008 ISO 14001 EN 10204.3.1 LR KR |
| หมายเลขรุ่น: | SAE J526 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ตัน |
| ราคา: | 600-1200USD/TON |
| รายละเอียดการบรรจุ: | การป้องกันน้ำมัน antirust ในการรวมกลุ่มหกเหลี่ยมหรือตามคำขอ |
| เวลาการส่งมอบ: | 5-8weeks |
| สามารถในการผลิต: | 60000 ตันต่อปี |
| เกรดเหล็ก: | E155 E195 E235 E275 E335 | มีรูป: | รอบ |
|---|---|---|---|
| ความกว้างขา: | 6-350mm * * * * * * * * 1-35mm max12000mm | แอพพลิเคชัน: | สำหรับอุตสาหกรรมยานยนต์ / สำหรับการใช้เครื่องจักร / ท่อน้ำมันกระบอก / โช้คอัพรถจักรยานยนต์ |
| วิธีการผลิต: | รอย + วาดเย็น | เงื่อนไขการจัดส่ง: | Cc + Lc + SR + โฆษณา + N (NBK) |
| บันทึก: | เหล็กเกรดพิเศษมี ตามคำขอของลูกค้า | ||
| แสงสูง: | welding steel tubing,electric resistance welded steel tube |
||

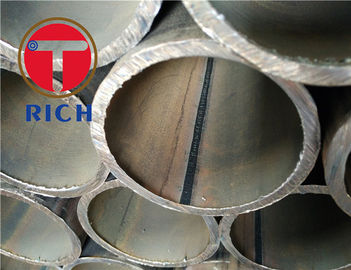

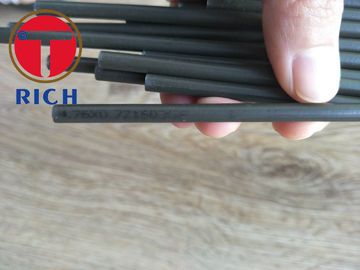

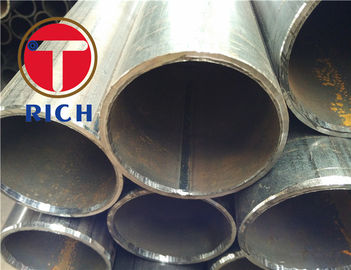

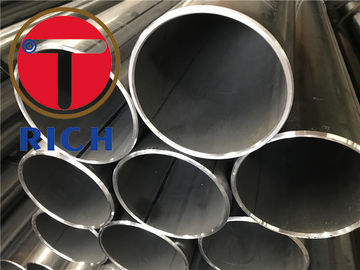

SAE J526 รอยท่อเหล็กคาร์บอนต่ำสำหรับการทำความเย็นแบบอัตโนมัติ, ไฮดรอลิก
การใช้งาน : ครอบคลุมท่อเหล็กคาร์บอนต่ำผนังเดี่ยวที่เชื่อมสำหรับการใช้งานทั่วไป, เครื่องทำความเย็น, ไฮดรอลิกและการใช้งานอื่นที่คล้ายคลึงกันที่ต้องใช้ท่อที่มีคุณภาพเหมาะสมสำหรับการดัด, วูบวาบ, ประดับด้วยลูกปัด, การขึ้นรูป
ขนาด : ความยาว - 2 ~ 12m WT - 2 ~ 4.5 มม. OD - 16 ~ 50 มม
ผลิต : ท่อจะต้องทำจากเหล็กแผ่นเดียวที่มีรูปร่างเป็นรูปแบบท่อขอบของซึ่งจะเข้าร่วมและปิดผนึกโดยกระบวนการเชื่อมที่เหมาะสม หลังจากเชื่อมแล้วลูกปัดจะถูกลบออกจากด้านนอกเพื่อให้พื้นผิวกลมเรียบและท่อจะต้องถูกประมวลผลในลักษณะที่จะผลิตเป็นผลิตภัณฑ์สำเร็จรูปซึ่งจะตอบสนองความต้องการทั้งหมดของเอกสารนี้ โดยทั่วไปแล้วท่อประเภทนี้มีให้เลือกทั้งแบบขดและแบบตรง ข้อกำหนดความตรงควรได้รับการตกลงระหว่างผู้จัดหาและผู้ซื้อ
รายการตรวจสอบ:
องค์ประกอบทางเคมี
ทดสอบแรงดึง
การตรวจอัลตราโซนิก
การตรวจจับข้อบกพร่อง Eddy ปัจจุบัน
ทดสอบการดัด
การทดสอบความแบน
ความอดทนที่อนุญาตของเส้นผ่านศูนย์กลางภายนอกและความหนาของผนัง (มม.)
| ประเภทของท่อเหล็ก | ขนาดของท่อเหล็ก | อนุญาตความอดทน | ||
| ระดับเฉลี่ย | ชั้นสูง | |||
รีดร้อน หลอด (extruded และ Expand) | เส้นผ่านศูนย์กลางภายนอก D | ทั้งหมด | ± 1% (นาที + / -. 0.50) | - |
| ความหนาของผนัง | ทั้งหมด | 15% / - 12.5% (นาที. + 4.5 / -4.0) | - | |
| หลอดรีดเย็น (รีดเย็น) | เส้นผ่านศูนย์กลางภายนอก D | 6 ~ 10 | ± 0.2 | ± 0.15 |
| > 10 ~ 30 | ± 0.40 | ± 0.20 | ||
| > 30 ~ 50 | ± 0.45 | ± 0.30 | ||
| > 50 | ± 1% | ± 0.8% | ||
| ความหนาของผนัง | <1 | ± 0.15 | ± 0.12 | |
| > 1 ~ 3 | + 15% -10% | + 12.5% -10% | ||
| > 3 | + 12.5% -10% | ± 10% | ||
| หมายเหตุ: สำหรับหลอดแบบขยายที่มีเส้นผ่านศูนย์กลางภายนอก> 35 มม. ค่าเผื่อความหนาของผนังที่อนุญาตได้คือ± 18% | ||||
สมบัติเชิงกลตามยาวของท่อเหล็ก
| NO | เกรดเหล็ก | แรงดึง (Mpa) | จุดผลตอบแทน (Mpa) | การยืดตัวหลังจากแตก (%) | |
| s <16 | s> 16 | ||||
| ไม่น้อยกว่า | |||||
| 1 | 10 | 335 ~ 475 | 205 | 195 | 24 |
| 2 | 20 | 410 ~ 550 | 245 | 235 | 20 |
| 3 | Q295 | 430 ~ 610 | 295 | 285 | 22 |
| 4 | Q345 | 490 ~ 665 | 325 | 315 | 21 |
ความได้เปรียบทางการแข่งขัน:
แหล่งวัตถุดิบที่ดีจาก Bao Steel
เวลาการส่งมอบให้ตาม PO และข้อตกลง
ผลิตตรงตามมาตรฐานและความต้องการของลูกค้า
ทีมส่งออกที่มีประสบการณ์สำหรับการบริการลูกค้าตอบกลับอย่างรวดเร็วภายใน 24 ชั่วโมง
สถานที่ผลิต:
วิธีทดสอบ:
ทดสอบแรงดึง
การทดสอบความแบน
การทดสอบแบบดริฟท์
การตรวจสอบมิติ
การวัดความหยาบ
การตรวจสอบด้วยสายตา
การทดสอบแบบไม่ทำลาย
ทดสอบความไม่สมบูรณ์ตามยาว -
- การทดสอบปัจจุบันวน - EN10246-3 ระดับ E3
- การทดสอบด้วยคลื่นเสียง - EN10246-7 ระดับ U3
ข การรั่วไหลของความหนาแน่น
- การทดสอบแบบไม่ทำลายเพื่อตรวจสอบความหนาแน่นของการรั่วไหลจะต้องดำเนินการตามมาตรฐาน EN10246-1
EN10305 ประกอบด้วยชิ้นส่วนต่อไปนี้ภายใต้ชื่อทั่วไป "ท่อเหล็กสำหรับการใช้งานที่มีความแม่นยำ - เงื่อนไขการส่งมอบด้านเทคนิค"
ส่วนที่ 1: หลอดดึงเย็นที่ไร้รอยต่อ
ส่วนที่ 2: รอยท่อดึงเย็น
ส่วนที่ 3: รอยท่อขนาดเย็น
ส่วนที่ 4: หลอดดึงเย็นไร้รอยต่อสำหรับระบบพลังงานไฮดรอลิกและนิวเมติก
ตอนที่ 5: สี่เหลี่ยมเชื่อมและเย็นขนาดและท่อสี่เหลี่ยม
ตอนที่ 6: รอยท่อดึงเย็นสำหรับระบบพลังงานไฮดรอลิกและนิวเมติก
กฎเกณฑ์อ้างอิง:
EN10002-1, วัสดุโลหะ - การทดสอบแรงดึง - ส่วนที่ 1: วิธีการทดสอบที่อุณหภูมิแวดล้อม
EN10020 คำจำกัดความและการจำแนกประเภทของเกรดเหล็ก
EN10021, ข้อกำหนดการส่งมอบทางเทคนิคทั่วไปสำหรับผลิตภัณฑ์เหล็กและเหล็ก
EN10027-1, ระบบการกำหนดสำหรับเหล็ก - ส่วนที่ 1: ชื่อเหล็ก, สัญลักษณ์หลัก
EN10027-2 ระบบการกำหนดสำหรับเหล็ก - ส่วนที่ 2: ระบบตัวเลข
EN10052 คำศัพท์ของข้อกำหนดการรักษาความร้อนสำหรับผลิตภัณฑ์เหล็ก
EN10204, ผลิตภัณฑ์โลหะ - ประเภทของเอกสารการตรวจสอบ
EN10233, วัสดุโลหะ - การทดสอบการทำให้แบน -
EN10234, วัสดุโลหะ - ท่อ - การทดสอบการขยายตัวดริฟท์
EN10246-1, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 1: การทดสอบแม่เหล็กไฟฟ้าอัตโนมัติของท่อเหล็กเฟอร์รัสแม่เหล็กไฟฟ้าที่ไร้รอยต่อและรอย (ยกเว้นการเชื่อมแบบอาร์คที่จมอยู่ใต้น้ำ) สำหรับการตรวจสอบความหนาแน่นของไฮดรอลิก
EN10246-3, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 3: การทดสอบกระแสไฟฟ้าวนอัตโนมัติของท่อเหล็กไร้ตะเข็บและรอยต่อ (ยกเว้นการเชื่อมแบบอาร์คที่จมอยู่ใต้น้ำ) สำหรับการตรวจสอบความไม่สมบูรณ์
EN10246-5, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 5: การทดสอบเครื่องตรวจจับการรั่วไหลแบบต่อเนื่องแบบอัตโนมัติ / การไหลของฟลักซ์ของท่อเหล็กเฟอร์รัสแบบไม่มีรอยต่อและรอยต่อ (สำหรับการตรวจสอบความไม่สมบูรณ์ตามยาว)
EN10246-7, การทดสอบแบบไม่ทำลายของท่อเหล็ก - คุณสมบัติและความสามารถของเจ้าหน้าที่ทดสอบระดับ 1 และ 2 แบบไม่ทำลาย
EN ISO377, ผลิตภัณฑ์เหล็กและเหล็กกล้า - ตำแหน่งและการเตรียมตัวอย่างและชิ้นทดสอบสำหรับการทดสอบทางกล (ISO 377: 1997)
EN ISO 2566-1, เหล็ก - การแปลงค่าการยืดตัว - ตอนที่ 1: เหล็กกล้าคาร์บอนและเหล็กกล้าผสมต่ำ (EN102566-1: 1984)
EN 10168 ผลิตภัณฑ์เหล็กและเหล็กกล้า - เอกสารการตรวจสอบ - รายการข้อมูลและคำอธิบาย
ENV10220 ท่อเหล็กไร้ตะเข็บและเชื่อม - ขนาดและมวลต่อความยาวหน่วย
EN10266, ท่อเหล็ก, อุปกรณ์และส่วนกลวงโครงสร้าง - คำจำกัดความและสัญลักษณ์สำหรับใช้ในมาตรฐานผลิตภัณฑ์
EN ISO 4287, ข้อมูลจำเพาะผลิตภัณฑ์ทางเรขาคณิต (GPS) - พื้นผิวพื้นผิว: วิธีการโปรไฟล์ - ข้อกำหนด, ข้อกำหนดและพารามิเตอร์พื้นผิวพื้นผิว (ISO 4287: 1997)
