สถานที่กำเนิด: | จีน |
---|---|
ชื่อแบรนด์: | Torich |
ได้รับการรับรอง: | ISO 9001:2008 , BV , ABS , CCS , DNV , GL ,PED |
หมายเลขรุ่น: | GB / T 3094 ท่อเหล็กแปดเหลี่ยมไร้รอยต่อหรือรอย |
จำนวนสั่งซื้อขั้นต่ำ: | 5 ตัน |
ราคา: | negotiable |
รายละเอียดการบรรจุ: | บรรจุในไม้กล่องหกเหลี่ยมหรือวิธีสมุทรอื่น ๆ |
เวลาการส่งมอบ: | 30 วัน |
เงื่อนไขการชำระเงิน: | T / TL / CD / PD / A Western Union MoneyGram อื่น ๆ |
สามารถในการผลิต: | 60000 ตัน / ปี |
เกรดเหล็ก: | 10 # / 20 # / 35 # / 45 # / Q195 / Q215 / Q235 / Q295 / Q345 / Q390 | มาตรฐาน: | GB / T 3094 |
---|---|---|---|
ใบสมัคร: | สำหรับชิ้นส่วนโครงสร้างเครื่องมือและชิ้นส่วนเครื่องจักร | วิธีการผลิต: | วาดเย็น |
เงื่อนไขการจัดส่ง: | เย็นดึงหรือการรักษาความร้อน | ประเภทเหล็ก: | ไม่มีรอยต่อ หรือรอย |
แสงสูง: | ท่อเหล็กไร้รอยต่อ,ท่อสแตนเลสมีความแม่นยำ |
ท่อเหล็กไร้รอยต่อหรือรอย Octangon GB / T 3094 ท่อดึงเย็น 10 # 20 # Q195 Q235 Q345
ท่อเหล็กแปดเหลี่ยมส่วนใหญ่เป็นท่อไร้รอยต่อหรือท่อรอยผลิตภัณฑ์ ตามมาตรฐานจีน GB / T 3094 ซึ่งเป็นมาตรฐานสำหรับท่อเหล็กรูปวาดเย็น
ท่อเหล็กแปดเหลี่ยมมีการใช้กันอย่างแพร่หลายในชิ้นส่วนโครงสร้างเครื่องมือและชิ้นส่วนเครื่องจักร และบาร์เรลเมื่อเทียบกับท่อสแตนเลสโดยทั่วไปมีช่วงเวลาที่ยิ่งใหญ่ของความเฉื่อยและโมดูลัสส่วนแรงบิดดัดความจุมากขึ้นสามารถลดน้ำหนักโครงสร้างเหล็กประหยัด
เกรดเหล็ก:
10 # / 20 # / 35 # / 45 # / Q195 / Q215 / Q235 / Q295 / Q345 / Q390
การประยุกต์ใช้:
ใช้ในชิ้นส่วนโครงสร้างเครื่องมือและชิ้นส่วนเครื่องจักร
วิธีการผลิต:
วาดเย็น
หลอดประเภท:
ท่อไร้รอยต่อตามมาตรฐานจีน GB / T 3094 หรือท่อรอยตามคำขอของลูกค้า
ความคลาดเคลื่อน
ตามตารางต่อไปนี้หรือตามคำขอของลูกค้า
ความอดทนต่อความกว้าง | |||
ขนาด (mm) | ความอดทน (mm) | ||
ทั่วไป | เกรดสูง | ||
ความกว้าง A / B | ≤30 | ± 0.30 | ± 0.20 |
> 30-50 | ± 0.40 | ± 0.30 | |
> 50-75 | ± 0.80% และ ± 0.80% B | ± 0.70% และ ± 0.70% B | |
> 75 | ± 1% ใน ± 1% B | ± 0.8% ใน ± 0.8% B |
ความอดทนสำหรับความหนาของผนัง | |||
ขนาด (mm) | ความอดทน (mm) | ||
ทั่วไป | เกรดสูง | ||
ความกว้าง A / B | ≤1.0 | ± 0.18 | ± 0.12 |
> 1.0-3.0 | + 15% WT -10% WT | + 12.5% WT -10% WT | |
> 3.0 | + 12.5% WT -10% WT | ± 10% WT |
Edge bumpiness สำหรับ Tube:
ตามตารางต่อไปนี้หรือตามคำขอของลูกค้า
ขอบกระแทก | |||
ขนาด (mm) | ความอดทน (mm) | ||
ทั่วไป | เกรดสูง | ||
ความกว้าง A / B | ≤30 | 0.20 | 0.10 |
> 30-50 | 0.30 | 0.15 | |
> 50-75 | 0.80% | 0.50% | |
> 75 | 0.90% | 0.60% |
ดัด:
สำหรับหลอดทั่วไปการดัดควรจะ≤4.0มม. / ม. และความตรงทั้งหมดควรเป็น≤0.4%
สำหรับท่อคุณภาพสูงการโค้งงอควร≤2.0มม. / ม. และความตรงทั้งหมดควร≤0.2%
สมบัติเชิงกล:
เกรดเหล็ก | แรงดึง MPa | ความแข็งแรงของผลผลิต MPa | การยืดออก % |
ไม่น้อยกว่า | |||
10 | 335 | 205 | 24 |
20 | 390 | 245 | 20 |
35 | 510 | 305 | 17 |
45 | 590 | 335 | 14 |
Q195 | 315 | 195 | 22 |
Q215 | 335 | 215 | 22 |
Q235 | 375 | 235 | 20 |
Q295 | 430 | 295 | 22 |
Q345 | 510 | 345 | 21 |
Q390 | 530 | 390 | 18 |
รูปร่างของปลาย:
ปลายทั้งสองของท่อควรถูกตัดไปยังพื้นผิวที่สมบูรณ์ในแนวตั้งฉากกับแกนและ burs จะถูกลบออกจากปลาย
เงื่อนไขการจัดส่ง:
Cold Drawn, การรักษาความร้อนเป็นที่ยอมรับ

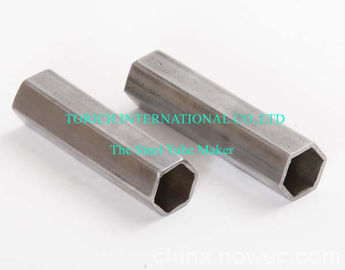

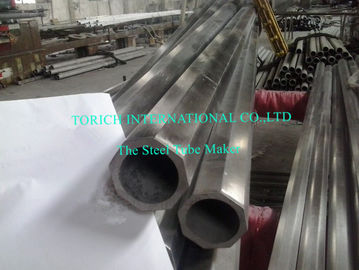

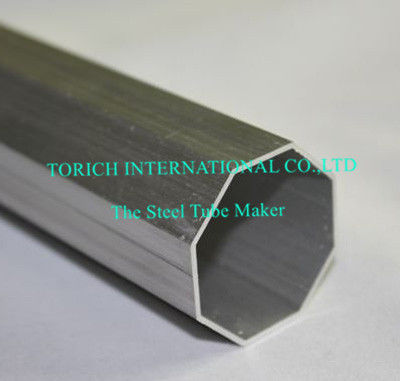

ภาพการผลิต:
