| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TORICH |
| ได้รับการรับรอง: | ISO 9001-2008 EN 10204.3.1 TS 16949 ISO 14001 DNV LR NK |
| หมายเลขรุ่น: | BS6323-2 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ตัน |
| ราคา: | USD 600-1200 TON |
| รายละเอียดการบรรจุ: | น้ำมัน antirust ในการรวมกลุ่มหกเหลี่ยม |
| เวลาการส่งมอบ: | 5-8weeks |
| สามารถในการผลิต: | ปีละ 600,000 ตัน |
| วัสดุ: | เหล็กกล้าคาร์บอน | เกรดเหล็ก: | HFW 2, HFW 3, HFW 4, HFW 5 |
|---|---|---|---|
| ขนาด: | 6-508mm * 1-15mm * max12000mm | มีรูป: | รอบ |
| มาตรฐาน: | BS6323-2 | แอพพลิเคชัน: | สำหรับอุตสาหกรรมยานยนต์ / สำหรับการใช้งานเครื่องจักร / วิศวกรรมเครื่องกลและวัตถุประสงค์ทั่วไป |
| วิธีการผลิต: | ไม่มีรอยต่อและรอยร้อนเสร็จ | ลักษณะเฉพาะ: | ความแม่นยำ |
| แสงสูง: | welding steel tubing,electric resistance welded steel tube |
||

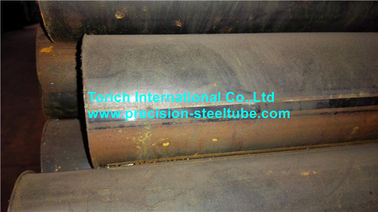

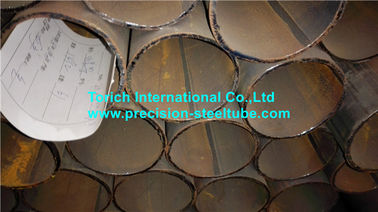

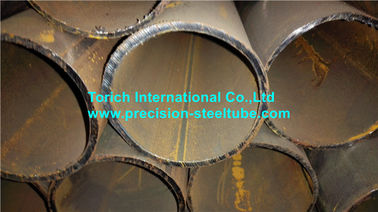

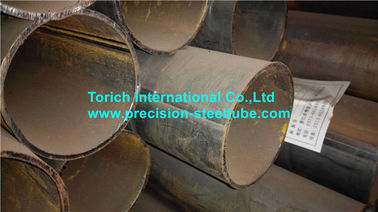

มาตรฐาน: BS6323-2 ท่อเหล็กไร้ตะเข็บและรอยสำหรับงานด้านวิศวกรรมยานยนต์และวิศวกรรมทั่วไป
ส่วนที่ 2: ข้อกำหนดเฉพาะสำหรับท่อเหล็กเชื่อมร้อนสำเร็จรูป
แอปพลิเคชัน: สำหรับอุตสาหกรรมยานยนต์ / สำหรับการใช้เครื่องจักร / วิศวกรรมเครื่องกลและวัตถุประสงค์ทั่วไป
ขนาดช่วง: OD: 6-350 มม. WT: 1-30 มม. L: max12000mm
ออกแบบ | องค์ประกอบทางเคมี (การวิเคราะห์ทัพพี) | เชิงกล | ||||||
Cmax | Simax | Mnmax | Pmax | Smax | Remin | Rmmin | อามิน | |
% | % | % | % | % | N / mm2 | N / mm2 | % | |
HFW 2 | 0.16a | ~ | 0.70 | 0.050 | 0.050 | 195 | 320 | 25 |
HFW 3 | 0.20a | 0.35 | 0.90 | 0.050 | 0.050 | 215 | 360 | 24 |
HFW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
HFW 5b | 0.23 | 0.35 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| หมายเหตุการเชื่อมท่อด้วยเกรดเหล่านี้ไม่จำเป็นต้องใช้เทคนิคพิเศษ แต่อย่างใด ควรใช้ความระมัดระวังและการเชื่อมควรดำเนินการตาม คำแนะนำในมาตรฐานอังกฤษที่เหมาะสมสำหรับการเชื่อมเช่น BS 5135 a หากใช้เหล็ก rimming หรือ semi-kill สำหรับเกรด 2 ปริมาณคาร์บอนอาจเป็นไปได้ เพิ่มขึ้นเป็น 0.19% และถ้าใช้สำหรับเกรด 3 เป็น 0.23% .bGG กลั่นองค์ประกอบ อาจถูกเพิ่มลงในเกรดนี้ตามตัวเลือกของผู้ผลิต | ||||||||
ขนาดของท่อเหล็กเชื่อมสำเร็จรูปร้อน | ||||||
ด้านนอก | ชื่อ HFW 2 และ 3 | ชื่อ HFW 4 และ 5 | ||||
ความหนา | ความหนา | |||||
มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร |
21.3 | 2.0 | 2.6 | 3.2 | 3.2 | ||
26.9 | 2.3 | 2.6 | 3.2 | 3.2 | ||
33.7 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
42.4 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
48.3 | 2.9 | 3.2 | 4.0 | 3.2 | 4.0 | 5.0 |
60.3 | 2.9 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
76.1 | 3.2 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
88.9 | 3.2 | 4.0 | 5.0 | 3.2 | 4.0 | 5.0 |
114.3 | 3.6 | 4.5 | 5.4 | 3.6 | 5.0 | 6.3 |
139.7 | 6.3 | 6.3 | ||||
หมายเหตุสำหรับคุณสมบัติหน้าตัดรวมถึงมวลต่อความยาวหน่วยดูภาคผนวก B ของ BS 6323-1: 1982 | ||||||
ระยะห่างระหว่างแผ่นสำหรับการทดสอบแบบแบน | |
การแต่งตั้ง | ระยะห่างระหว่างลูกกลิ้ง |
% | |
HFW 2 | 75 |
HFW 3 | 85 |
HFW 4 | 85 |
HFW 5 | 85 |
