| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Torich |
| ได้รับการรับรอง: | ISO9001:2008, ISO14001:2008, TS16949 |
| หมายเลขรุ่น: | EN10217-1 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ตัน |
| ราคา: | 700-900 USD perton |
| รายละเอียดการบรรจุ: | ชุดหกเหลี่ยมหรือกล่องไม้ |
| เวลาการส่งมอบ: | 4-6 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | L / C, T / T, D / P, T / T |
| สามารถในการผลิต: | 1000 ตันต่อเดือน |
| มาตรฐาน: | EN10217-1 | วัสดุ: | เหล็กเกรนละเอียด |
|---|---|---|---|
| ชนิด: | เลื่อยท่อเหล็กเชื่อม | มีรูป: | รอบ |
| MTC: | EN10204 3.1 B | เกรดเหล็ก: | 195TR1 P235TR1 P265TR1 |
| พื้นผิว: | ลบตะเข็บตะเข็บดำและรอยตะเข็บแล้ว | ||
| แสงสูง: | welding steel tubing,electric resistance welded steel tube |
||

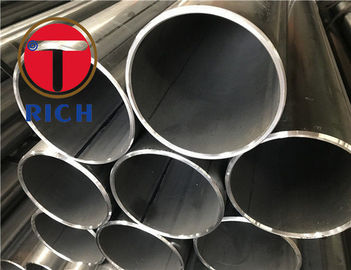

EN10217-1 P235TR1 P195TR1 ท่อเหล็กคาร์บอนสำหรับงานแรงดัน
EN10217-1 ท่อเหล็กเชื่อมเพื่อความดัน - เงื่อนไขการส่งมอบทางเทคนิค -
ส่วนที่ 1: ท่อเหล็กที่ไม่ใช่โลหะผสมที่มีคุณสมบัติอุณหภูมิห้องที่ระบุ
ตั้งแต่ศตวรรษที่ 2 คุณภาพการเชื่อมรอยต่อเพิ่มขึ้นอย่างมากด้วยการพัฒนาอย่างรวดเร็วของการผลิตเหล็กม้วนคุณภาพดีเยี่ยมเทคโนโลยีการเชื่อมและการปรับปรุงเทคโนโลยีการตรวจสอบมีขนาดท่อเหล็กเชื่อมที่มากขึ้นและค่อย ๆ ใช้กันอย่างแพร่หลายในพื้นที่ต่างๆ
วัสดุ:
เหล็กที่ผ่านการฆ่าเต็มที่เหล็กเนื้อละเอียดที่มีขนาดเม็ดเฟอริติก
ชื่อเหล็ก:
สอดคล้องกับ EN10027-1 และ CR10260
การผลิต:
HFW ความถี่สูงเชื่อม
เลื่อยอาร์คจมอยู่ใต้น้ำ - รอยตะเข็บยาว - SAWH
- ตะเข็บเกลียว - SAWL
ขั้นตอนการเชื่อม:
การทดสอบและตรวจสอบขั้นตอนการเชื่อมสำหรับหลอดอาร์ดรอย (SAW) ที่จมอยู่ใต้น้ำได้รับการรับรองและผ่านการรับรองตาม EN10217-1
ลักษณะและทั่วไป:
พื้นที่เชื่อมปราศจากรอยแตกขาดฟิวชั่นและขาดการเจาะ
หลอดปราศจากข้อบกพร่องที่ผิวภายนอกซึ่งสามารถตรวจพบได้โดยการตรวจด้วยสายตา
รั่ว tigthtness:
หลอดจะต้องผ่านการทดสอบที่หยุดนิ่งหรือการทดสอบทางแม่เหล็กไฟฟ้าสำหรับการรั่วไหลของความหนาแน่น
การทดสอบแบบไม่ทำลาย:
ความยาวตะเข็บเชื่อมของหลอด EW และ BW ทั้งหมดจะต้องอยู่ภายใต้การทดสอบแบบไม่ทำลายเพื่อตรวจจับความไม่สมบูรณ์ของแนวยาว
ความยาวของรอยเชื่อมตะเข็บของหลอด SAW ทั้งหมดจะต้องทำการทดสอบแบบไม่ทำลายเพื่อตรวจจับความไม่สมบูรณ์
ตรง:
ความเบี่ยงเบนจากความตรงของความยาวท่อ L ใด ๆ จะต้องไม่เกิน 0.0015L
การเบี่ยงเบนจากความตรงในความยาวหนึ่งเมตรจะต้องไม่เกิน 3 มม.
เตรียมปลาย:
หลอดจะถูกส่งมอบด้วยการตัดสี่เหลี่ยมจัตุรัส ปลายจะต้องเป็นอิสระจากเลนซ์มากเกินไป
การทดสอบและตรวจสอบขั้นตอนการเชื่อมสำหรับท่อเชื่อมอาร์ค (SAW) ที่จมอยู่ใต้น้ำตามมาตรฐาน EN10217-1AnnexA
การทดสอบและตรวจสอบขั้นตอนการเชื่อมสำหรับหลอด SAW ได้รับการรับรองและรับรองตาม EN10217-1 AnnexA
กระบวนการผลิตท่อเส้นทางและเงื่อนไขการจัดส่ง:
| เลขที่ | กระบวนการผลิต | เส้นทางการผลิต | เงื่อนไขการจัดส่ง | ใช้งานได้กับคุณภาพ | |||
| กระบวนการ | สัญลักษณ์ | วัสดุเริ่มต้น | การขึ้นรูปการดำเนินงาน | TR1 | TR1 | ||
| 1a | รอยเชื่อมไฟฟ้า | EW | ในฐานะที่เป็น (ร้อน) แถบรีด | ขึ้นรูปเย็น (+ เชื่อม) | เป็นรอย | X | - |
| 1b | NW | X | - | ||||
| 1c | NP | X | X | ||||
| 2a | แถบม้วนปกติ | เป็นรอย | X | - | |||
| 2b | NW | X | X | ||||
| 2c | NP | X | X | ||||
| 3 | ในฐานะที่เป็น (ร้อน) รีดหรือรีดแถบปกติ | การขึ้นรูปเย็น (+ รอย) + การยืดร้อนลดลงที่อุณหภูมิควบคุมเพื่อให้สภาพปกติ | NR | X | X | ||
| 4 | Cold Rolled + streass โล่งใจ | ขึ้นรูปเย็น (+ รอย) | NP | X | X | ||
| 11a | จมอยู่ใต้น้ำอาร์ครอย - ตะเข็บยาว หรือ - ตะเข็บตะเข็บ | SAW: -SAWL -SAWH | ในฐานะที่เป็น (ร้อน) แผ่นรีดหรือแถบ | ขึ้นรูปเย็น (+ รอย) | เป็นรอย | X | - |
| 11b | NW | X | - | ||||
| 11C | NP | X | X | ||||
| 12a | ปรับมาตรฐานแผ่นรีดหรือแถบ | ขึ้นรูปเย็น (+ รอย) | เป็นรอย | X | X | ||
| 12b | NW | X | X | ||||
| 12c | NP | X | X | ||||
| 13a | เช่นเดียวกับในบรรทัดที่ 11 หรือ 12 | normalizing ที่เกิดขึ้น (+ รอย) | เป็นรอย | X | X | ||
| 13b | NW | X | X | ||||
| 13c | NP | X | X | ||||
| 21 | เชื่อมอย่างต่อเนื่องเฉพาะสำหรับเกรดเหล็ก P195 และ P235 ที่มี D 4114.3 มม | BW | ในฐานะที่เป็น (ร้อน) แถบรีด | ขึ้นรูปร้อน (+ รอย) | เป็นรอย | X | - |
a ในขณะที่ wekded = ไม่มีการรักษาความร้อน NP = บรรทัดฐานเต็มไปด้วยท่อ NW = โซนเชื่อมปกติ NR = การรีดแบบธรรมดา b สำหรับหลอดของ quqality TR2 อนุญาตให้เชื่อมได้เฉพาะความถี่สูง, ความถี่ต่ำสุด 100kHz, (สัญลักษณ์ = HFW) | |||||||
EN10217-1 ส่วนที่ 1: ท่อเหล็กไม่มีโลหะผสมที่มีคุณสมบัติอุณหภูมิห้องที่ระบุ
EN10217-2 ส่วนที่ 2: ท่อเหล็กอลูมิเนียมอัลลอยด์และอัลลอยด์แบบไม่เชื่อมไฟฟ้าพร้อมการยกระดับตามที่ระบุ
คุณสมบัติของอุณหภูมิ
EN10217-3 ส่วนที่ 3: ท่อเหล็กอัลลอยละเอียด
EN10217-5 ส่วนที่ 4: ท่อเหล็กอโลหะไฟฟ้าที่มีอุณหภูมิต่ำตามที่ระบุ
คุณสมบัติ
EN10217-5 ส่วนที่ 5: ท่อเหล็กไร้รอยเชื่อมแบบอาร์คจมอยู่ใต้น้ำที่มีค่าต่ำตามที่ระบุ
คุณสมบัติของอุณหภูมิ
EN10217-6 ส่วนที่ 6: ท่อเหล็กเชื่อมที่ไม่ใช่โลหะผสมอาร์คจมอยู่ใต้น้ำที่มีค่าต่ำตามที่ระบุ
คุณสมบัติของอุณหภูมิ
EN10217-7 ส่วนที่ 7: ท่อเหล็กกล้าไร้สนิม
กฎเกณฑ์อ้างอิง:
EN 760, วัสดุสิ้นเปลืองการเชื่อม - ฟลักซ์สำหรับการเชื่อมอาร์คที่จมอยู่ใต้น้ำ - การจำแนกประเภท
EN 895 การทดสอบการทำลายบนรอยเชื่อมในวัสดุโลหะ - การทดสอบแรงดึงตามขวาง
EN 910, การทดสอบแบบทำลายในแนวเชื่อมในวัสดุโลหะ - การทดสอบการโค้งงอ
EN1321 การทดสอบการทำลายบนรอยเชื่อมในวัสดุโลหะ - การตรวจด้วยกล้องจุลทรรศน์และกล้องจุลทรรศน์
ของรอยเชื่อม
EN10002-1, วัสดุโลหะ - การทดสอบแรงดึง - ส่วนที่ 1: วิธีการทดสอบที่อุณหภูมิแวดล้อม
EN10002-5, วัสดุโลหะ - การทดสอบแรงดึง - ส่วนที่ 5: วิธีการทดสอบที่อุณหภูมิสูง
EN10020 คำจำกัดความและการจำแนกประเภทของเกรดเหล็ก
EN10021, ข้อกำหนดการส่งมอบทางเทคนิคทั่วไปสำหรับผลิตภัณฑ์เหล็กและเหล็ก
EN10027-1, ระบบการทำลายล้างของเหล็ก - ตอนที่ 1: ชื่อเหล็ก, สัญลักษณ์หลัก
EN10027-2, ระบบการกำหนดสำหรับเหล็ก - ส่วนที่ 2: ระบบตัวเลข
EN10045-1, วัสดุโลหะ - การทดสอบแรงกระแทกแบบ Charpy - ส่วนที่ 1: วิธีทดสอบ
EN10052 คำศัพท์เกี่ยวกับเงื่อนไขการรักษาความร้อนของผลิตภัณฑ์เหล็ก
EN10204, ผลิตภัณฑ์โลหะ - ประเภทของเอกสารการตรวจสอบ
EN10200 ท่อเหล็กไร้ตะเข็บและรอยเชื่อม - ขนาดและมวลต่อความยาวหน่วย
EN10233, วัสดุโลหะ - ท่อ - การทดสอบแฟบ
EN10234, วัสดุโลหะ - ท่อ - การทดสอบการขยายตัวดริฟท์
EN10236, วัสดุโลหะ - ท่อ - การทดสอบการขยายวงแหวน
EN10237, วัสดุโลหะ - ท่อ - การทดสอบแรงดึงแหวน
EN10246-1, การทดสอบแบบไม่ทำลายของท่อเหล็กตอนที่ 1: การทดสอบแม่เหล็กไฟฟ้าอัตโนมัติของ
(ยกเว้นรอยเชื่อมแบบจุ่ม) ท่อเหล็ก ferromagnetic สำหรับ
การตรวจสอบการรั่วไหลของไฮดรอลิก
EN10246-3, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 3: การทดสอบกระแสวนอัตโนมัติแบบไร้รอยต่อ
และท่อเหล็ก (ยกเว้นท่อเชื่อมแบบโค้งจมอยู่ใต้น้ำ) สำหรับตรวจจับความไม่สมบูรณ์
EN10246-5, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 5: แม่เหล็กรอบนอกแบบอัตโนมัติเต็มรูปแบบ
การทดสอบการรั่วไหลของ transducer / ฟลักซ์ที่ไร้รอยต่อและรอย (ยกเว้นอาร์ครอยเชื่อมจมอยู่ใต้น้ำ)
ท่อเหล็ก ferromagnetic สำหรับการตรวจจับความไม่สมบูรณ์ตามยาว
EN10246-6 การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 6: การทดสอบคลื่นเสียงอัตโนมัติแบบเต็มรูปแบบต่อพ่วงของ
ท่อเหล็กไร้รอยต่อสำหรับการตรวจจับความไม่สมบูรณ์ตามขวาง
EN10247-7, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 7: การทดสอบอัลตราโซนิกอุปกรณ์ต่อพ่วงอัตโนมัติเต็มรูปแบบของ
ท่อเหล็กไร้รอยต่อและรอย (ยกเว้นรอยเชื่อมจมอยู่ใต้น้ำ) สำหรับการตรวจจับของ
ความไม่สมบูรณ์ตามยาว
EN10246-8, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 8: การทดสอบอัลตราโซนิกอัตโนมัติของการเชื่อม
ตะเข็บของท่อเชื่อมไฟฟ้าสำหรับการตรวจสอบความไม่สมบูรณ์ตามยาว
EN10246-9, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 9: การทดสอบอัลตราโซนิกอัตโนมัติของการเชื่อม
ตะเข็บของท่อเชื่อมอาร์คที่จมอยู่ใต้น้ำสำหรับการตรวจจับตามยาวและ / หรือ
ความไม่สมบูรณ์ตามขวาง
EN10246-10, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 10: การทดสอบด้วยรังสีของรอยเชื่อม
ตะเข็บของท่อเชื่อมอาร์คฟิวชั่นอัตโนมัติสำหรับการตรวจจับความไม่สมบูรณ์
EN10246-14, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 14: การทดสอบอัลตราโซนิกอัตโนมัติของ
ท่อเหล็กไร้รอยต่อและรอย (ยกเว้นรอยเชื่อมแบบจุ่มใต้น้ำ) สำหรับการตรวจจับของเครื่องเคลือบบัตร
ความไม่สมบูรณ์
EN10246-15, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 15: การทดสอบอัลตราโซนิกแบบอัตโนมัติของแถบ / แผ่น
ใช้ในการผลิตท่อเหล็กสำหรับตรวจจับความไม่สมบูรณ์แบบเคลือบบัตร
EN10246-16, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 16: การทดสอบอัลตราโซนิกอัตโนมัติของพื้นที่
ติดกับรอยเชื่อมของท่อเหล็กเชื่อมสำหรับการตรวจสอบความไม่สมบูรณ์แบบลามิเนต
EN10246-17, การทดสอบแบบไม่ทำลายของท่อเหล็ก - ส่วนที่ 17: การทดสอบอัลตราโซนิกอัตโนมัติของปลายท่อ
ท่อเหล็กไร้รอยต่อและรอยสำหรับการตรวจสอบความไม่สมบูรณ์แบบเคลือบบัตร
EN10256, การทดสอบแบบไม่ทำลายของท่อเหล็ก - คุณสมบัติและความสามารถของระดับ 1 และระดับ 2
บุคลากร NDT
prEN 102661) ท่อเหล็กข้อต่อและส่วนกลวงโครงสร้าง - สัญลักษณ์และคำจำกัดความของข้อกำหนดเพื่อใช้ในมาตรฐานผลิตภัณฑ์
EN ISO 377, เหล็กและผลิตภัณฑ์เหล็ก - ที่ตั้งและการเตรียมตัวอย่างและชิ้นทดสอบสำหรับการทดสอบทางกล (ISO 377: 1997)
prEN 10168 1) ผลิตภัณฑ์เหล็กและเหล็กกล้า - เอกสารการตรวจสอบ - รายการข้อมูลและคำอธิบาย
EN ISO 2566-1, เหล็ก - การแปลงค่าการยืดตัว - ตอนที่ 1: เหล็กกล้าคาร์บอนและเหล็กกล้าผสมต่ำ (ISO 2566-1: 1984)
ISO 14284 เหล็กและเหล็ก - การสุ่มตัวอย่างและการเตรียมตัวอย่างสำหรับการวิเคราะห์องค์ประกอบทางเคมี
CR 10260 ระบบการกำหนดสำหรับเหล็ก - สัญลักษณ์เพิ่มเติม
CR 10261, ข้อมูล ECISS Circular IC 11 - เหล็กและเหล็กกล้า - ทบทวนวิธีการวิเคราะห์ทางเคมีที่มีอยู่
