วัสดุ: | SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB | มาตรฐาน: | SA213 SA213M A213 SA312 JIS G3464 |
---|---|---|---|
OD: | 6-325mm | WT: | 0.5-20mm |
ความยาว: | สูงสุด 12 เมตร | ใบรับรอง: | PED ASME AD2000 CCS ABS GL LR BV KR NK |
แสงสูง: | ท่อเหล็กคาร์บอนไม่มีรอยต่อ,ท่อสแตนเลสมีความแม่นยำ |

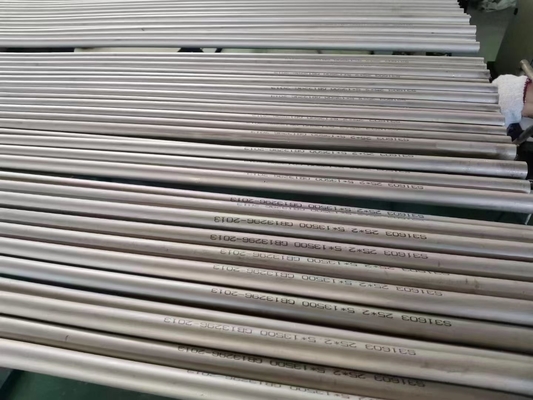

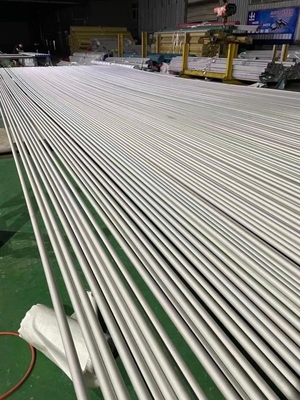

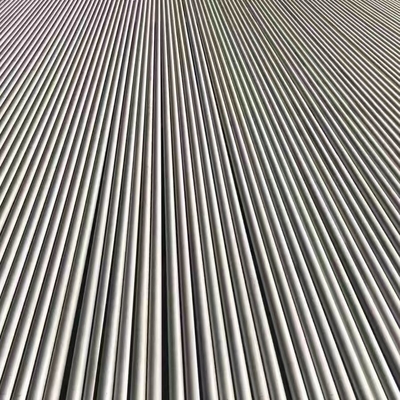

JIS 3463 SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB ท่อเหล็กไม่มีตะเข็บใช้สำหรับหม้อไอน้ำและเครื่องแลกเปลี่ยนความร้อน
วัสดุ:SUS304TB SUS304LTB SUS316TB SUS316LTB SUS317TB SUS317LTB SUS310TB SUS310STB SUS321TB SUS321HTB SUS347TB
ความแข็งแรงของผลผลิต≥175Mpaหรือ≥206Mpa
ความต้านแรงดึง≥481Mpaหรือ≥521Mpa
การยืดตัว ≥27% หรือ ≥35%
การทดสอบการทำให้แบนราบ H=1.09t/(0.09+t/D)
การทดสอบวูบวาบ 60 ° 12% D
ขนาดเกรน JIS G051
การทดสอบอุทกสถิต P=2Rt/D สามารถทำได้โดยการตรวจจับข้อบกพร่องแบบไม่ทำลาย
การทดสอบแบบไม่ทำลาย : ECT
JIS G 3463 เหล็กกล้าไร้สนิมออสเทนนิติกสำหรับท่อหม้อน้ำและท่อแลกเปลี่ยนความร้อน
ท่อเหล็กไม่มีตะเข็บสำหรับวัตถุประสงค์ด้านแรงดัน
ผลิตวิธี:ไม่มีรอยต่อ
เงื่อนไขการจัดส่ง: ร้อนเสร็จเย็นเสร็จ
เกรดเหล็ก:314 316 317 347
มาตรฐานที่เกี่ยวข้อง :KS D 3577 ASTM A 268 A249 A271 A632 DIN 17455 BS3059 JIS G 0320 JIS G 0321 J
เกรดเหล็กและองค์ประกอบทางเคมี | ||||||||||
เกรดซีล | ระดับ | ค | ซิ | มิน | พี | ส | นิ | Cr | โม | ฯลฯ |
SUS 304TB | ออสเทนนิติก | 0.08max | 1.00max | 2.00max | 0.040max | 0.030max | 8.00-11.00 น. | 18.00-20.00 น | - | - |
SUS 304HTB | 0.04-0.10 | 0.75max | 2.00max | 0.040max | 0.030max | 8.00-11.00 น. | 18.00-20.00 น | - | - | |
SUS 304LTB | 0.030max | 1.00max | 2.00max | 0.040max | 0.030max | 9.00-13.00 น. | 18.00-20.00 น | - | - | |
SUS310TB | 0.15max | 1.50max | 2.00max | 0.040max | 0.030max | 19.00-22.00 น. | 24.00-26.00 น. | - | - | |
SUS310STB | 0.08max | 1.50max | 2.00max | 0.040max | 0.030max | 19.00-22.00 น. | 24.00-26.00 น. | - | ||
SUS 316TB | 0.08max | 1.00max | 2.00max | 0.040max | 0.030max | 10.00-14.00 น. | 16.00-18.00 น. | 2.00-3.00 | - | |
SUS 316HTB | 0.40-0.10 | 0.75max | 2.00max | 0.030max | 0.030max | 11.00-14.00 น. | 16.00-18.00 น. | 2.00-3.00 | - | |
SUS316LTB | 0.030max | 1.00max | 2.00max | 0.040max | 0.030max | 12.00-16.00 น. | 16.00-18.00 น. | 2.00-3.00 | - | |
SUS316TiTB | 0.080max | 1.00max | 2.00max | 0.040max | 0.030max | 10.00-14.00 น. | 16.00-18.00 น. | 2.00-3.00 | Ti:5*C %สูงสุด | |
SUS317TB | 0.080max | 1.00max | 2.00max | 0.040max | 0.030max | 11.00-15.00 น. | 18.00-20.00 น | 3.00-4.00 | - | |
SUS317LTB | 0.030max | 1.00max | 2.00max | 0.040max | 0.030max | 11.00-15.00 น. | 18.00-20.00 น | 3.00-4.00 | - | |
SUS347TB | 0.080max | 1.00max | 2.00max | 0.040max | 0.030max | 9.00-13.00 น. | 17.00-19.00 น. | - | Nb:10*C %สูงสุด | |
SUS347HTB | 0.40-0.10 | 1.00max | 2.00max | 0.030max | 0.030max | 9.00-13.00 น. | 17.00-20.00 น. | - | Nb:8*C %-1.00 |
เกรดเหล็กและคุณสมบัติทางกล | |||||
เกรดซีล | แรงดึง Mpa min |
หลักฐาน strees Mpa min |
การยืดตัว% | ||
OD<10mm | OD≥10mm OD<20mm | OD ≥20mm | |||
ชิ้นทดสอบ No.11 | ชิ้นทดสอบ No.11 | ชิ้นทดสอบ No.11 ชิ้นทดสอบ No.12 |
|||
SUS 304TB | 520 | 205 | 27 | 30 | 35 |
SUS 304HTB | 520 | 205 | 27 | 30 | 35 |
SUS 304LTB | 480 | 175 | 27 | 30 | 35 |
SUS310TB | 520 | 205 | 27 | 30 | 35 |
SUS310STB | 520 | 205 | 27 | 30 | 35 |
SUS 316TB | 520 | 205 | 27 | 30 | 35 |
SUS 316HTB | 520 | 205 | 27 | 30 | 35 |
SUS316LTB | 480 | 175 | 27 | 30 | 35 |
SUS316TiTB | 520 | 205 | 27 | 30 | 35 |
SUS317TB | 520 | 205 | 27 | 30 | 35 |
SUS317LTB | 480 | 175 | 27 | 30 | 35 |
SUS347TB | 520 | 205 | 27 | 30 | 35 |
SUS347HTB | 520 | 205 | 27 | 30 | 35 |
OD หาร mm |
ความคลาดเคลื่อนของหน่วย OD:mm
|
||
ท่อไร้รอยต่อสำเร็จรูปร้อน | ท่อไร้รอยต่อเย็นสำเร็จรูป | ท่อเชื่อมอาร์คอัตโนมัติ ท่อเชื่อมเลเซอร์และท่อเชื่อมต้านทานไฟฟ้า | |
อายุต่ำกว่า 40 ปี |
+0.4 -0.8 |
±0.25 | ±0.25 |
40 ขึ้นไป และไม่รวม50 | |||
50 ขึ้นไป และไม่รวม60 | |||
60 ขึ้นไป และไม่รวม80 | ±0.30 | ±0.30 | |
80 ขึ้นไป และไม่รวม100 | ±0.40 | ±0.40 | |
100 ขึ้นไป และไม่รวม120 |
+0.4 -1.2 |
+0.40 -0.60 |
+0.40 -0.60 |
120 ขึ้นไป และไม่รวม160 |
+0.4 -0.80 |
+0.40 -0.80 |
|
160 ขึ้นไป และไม่รวม200 |
+0.4 -1.8 |
+0.4 -1.2 |
+0.4 -1.20 |
200 หรือมากกว่า |
+0.4 -2.4 |
+0.40 -1.60 |
+0.40 -1.60 |
หมายเหตุ:
1. ความทนทานต่อ OD ของท่อไร้รอยต่อแบบเย็นเฟอร์ริติกสำเร็จรูป ท่อเชื่อมอาร์คอัตโนมัติ และท่อเชื่อมความต้านทานไฟฟ้าจะอยู่ที่± 0.10 มม. สำหรับ OD ต่ำกว่า 25 มม. ±0.15 มม. สำหรับ OD 25 มม. ขึ้นไป และไม่รวม 40 มม. และ± 0.20 มม. สำหรับ OD 40 มม. ขึ้นไปและไม่รวม 50 มม
2. ผู้ซื้ออาจระบุค่าความคลาดเคลื่อนของ OD ของท่อเย็นสำเร็จรูปไม่มีรอยต่อ ท่อเชื่อมอาร์คอัตโนมัติ ท่อเชื่อมด้วยเลเซอร์ และท่อเชื่อมความต้านทานไฟฟ้าต่ำกว่า 40 มม. ใน OD เป็น ±0.20 มม.
ความคลาดเคลื่อนต่อความหนาของผนัง | กองวิธีการผลิต | ท่อเหล็กไร้ตะเข็บสำเร็จรูปร้อน | ท่อเหล็กไร้ตะเข็บเย็นสำเร็จรูป | ท่อเหล็กเชื่อมความต้านทานไฟฟ้า | ||||
การแบ่งความหนาของผนัง | กองเส้นผ่านศูนย์กลางภายนอก (มม.) | ต่ำกว่า 100 | 100 หรือมากกว่า | อายุต่ำกว่า 40 ปี | 40 ขึ้นไป | อายุต่ำกว่า 40 ปี | 40 ขึ้นไป | |
ความคลาดเคลื่อนต่อความหนาของผนัง % | ภายใต้2 | - | - | +0.4mm 0 |
+22 0 |
+0.4mm 0 |
+22 0 |
|
2 ขึ้นไป และ ไม่รวม2.4 | +40 0 |
- | +20 0 |
+20 0 |
||||
2.4 ขึ้นไป และ ไม่รวม3.8 | +35 0 |
+35 0 |
||||||
3.8 ขึ้นไป และไม่รวม4.6 | +33 0 |
+33 0 |
||||||
4.6 ขึ้นไป | +28 0 |
+28 0 |
||||||
ความคลาดเคลื่อนต่อความหนาของผนัง | - | ภายใน 22.8 ของความหนาของผนัง | - | - |
แผนก | ความอดทนความยาว | |
OD ต่ำกว่า 50 | ต่ำกว่า 7 นาที |
+7mm 0 |
สูงกว่า 7m | เพิ่มพิกัดความเผื่อด้านบวก 3 มม. ด้านบนสำหรับรอยพับทุกๆ 3 มม. หรือเศษส่วนของความยาว อย่างไรก็ตาม ค่าสูงสุดจะต้องเป็น 15 มม. | |
OD สูงกว่า 50 | ต่ำกว่า 7 นาที |
+10mm 0 |
สูงกว่า 7m | เพิ่มพิกัดความเผื่อด้านบวก 3 มม. ด้านบนสำหรับรอยพับทุกๆ 3 มม. หรือเศษส่วนของความยาว อย่างไรก็ตาม ค่าสูงสุดจะต้องเป็น 15 มม. |
ความแข็ง:HRB 90max
